Audi A6 et S6 C8 (2019-2022) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi A6 et S6 C8 (2019–2022), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Audi A6 et S6 C8 (2019-2020) – schéma de la boîte à fusibles
Année de fabrication : 2019, 2020.
Le fusible de l’allume-cigare (prise de courant) de l’Audi A6 et S6 C8 est le fusible D6 dans la boîte à fusibles du plancher.
Emplacement de la boîte à fusibles
Habitacle
Il y a deux panneaux de fusibles dans l’habitacle.
Le premier est situé sur le côté gauche du tableau de bord.

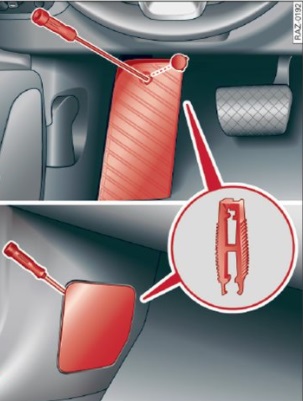

Le second est situé dans le repose-pieds du conducteur dans les véhicules avec volant à gauche ou derrière le couvercle dans le plancher du passager avant dans les véhicules avec volant à droite.
Compartiment à bagages
Les fusibles sont situés sous le couvercle sur le plancher du compartiment à bagages.
Schémas de la boîte à fusibles

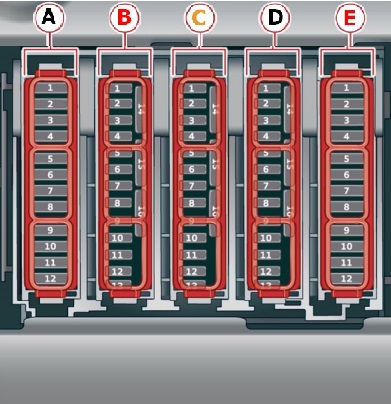

Panneau de fusibles du plancher

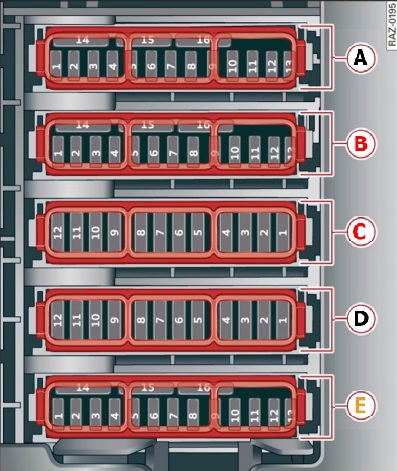

La disposition des fusibles « C » et « D » est inversée dans les véhicules avec volant à droite.
Disposition des fusibles du plancher
| N° | Description |
|---|---|
| N° | Description |
| Panneau de fusibles A (noir) | |
| A1 | 2018-2019 :
Non utilisé ; 2020 : Chauffage du catalyseur. |
| A2 | Composants du moteur |
| A3 | Composants du moteur |
| A4 | Composants du moteur |
| A5 | Capteur de feu stop |
| A6 | 2018-2019 :
Composants du moteur ; 2020 : Vannes du moteur. |
| A7 | Composants du moteur |
| A8 | Composants du moteur |
| A9 | Composants du moteur |
| A10 | Capteur de pression d’huile ;
Capteur de température d’huile. |
| A11 | 2018-2019 :
Démarrage du moteur ; 2020 : Composants du moteur. |
| A12 | Composants du moteur |
| A13 | Ventilateur de radiateur |
| A14 | 2018-2019 :
Module de commande du moteur ; 2020 : Module de commande du moteur ; Injecteurs de carburant. |
| A15 | Capteurs du moteur |
| A16 | Pompe à carburant |
| Panneau de fusibles B (rouge) | |
| B1 | Système d’alarme antivol |
| B2 | Module de commande du moteur |
| B3 | Support lombaire avant gauche |
| B5 | Klaxon |
| B6 | Frein de stationnement |
| B7 | Module de commande de porte (diagnostic) |
| B8 | 2018-2019 :
Éclairage intérieur du pavillon ; 2020 : Module de commande de l’électronique du toit. |
| B9 | Module de commande des systèmes d’aide à la conduite |
| B10 | Module de commande d’airbag |
| B11 | 2018-2019 :
Contrôle électronique de stabilité (ESC) ; 2020 : Contrôle électronique de stabilité (ESC) ; Système de freinage antiblocage (ABS). |
| B12 | Connecteur de diagnostic ;
Capteur de lumière et de pluie. |
| B13 | Système de climatisation |
| B14 | Module de commande de porte avant droite |
| B15 | Compresseur du système de climatisation ;
Électronique de carrosserie. |
| B16 | 2018-2019 :
Module de commande de batterie auxiliaire ; 2020 : Module de commande de batterie auxiliaire ; Réservoir de pression du système de freinage. |
| N° | Description |
|---|---|
| Panneau de fusibles C (rouge) | |
| C1 | Bobines d’allumage du moteur |
| C3 | 2018-2019 :
Non utilisé ; 2020 : Chauffage haute tension ; Compresseur. |
| C5 | Support moteur |
| C6 | Transmission automatique |
| C7 | Tableau de bord |
| C8 | Système de climatisation ;
Ventilateur d’air frais. |
| C9 | Module de commande d’essuie-glace |
| C10 | Contrôle dynamique |
| C11 | Démarrage du moteur |
| C12 | 2018-2019 :
Non utilisé ; 2020 : Transmission automatique. |
| Panneau de fusibles D (noir) | |
| D1 | Chauffage des sièges avant |
| D2 | Essuie-glaces |
| D3 | Électronique du phare gauche |
| D4 | Toit ouvrant panoramique en verre |
| D5 | Module de commande de porte avant gauche |
| D6 | Prise 12V |
| D7 | Module de commande de porte arrière droite |
| D8 | Module de commande de transmission intégrale (quatre) |
| D9 | Électronique du phare droit |
| D10 | Lave-glace / lave-phares |
| D11 | Module de commande de porte arrière gauche |
| D12 | Chauffage stationnaire |
| Panneau de fusibles E (marron) | |
| E1 | 2018-2019 :
Ventilation des sièges ; Chauffage des sièges ; Rétroviseur ; Système de climatisation ; Contrôle du système de climatisation arrière ; 2020 : Ventilation des sièges Électronique des sièges ; Rétroviseur ; Panneau de commande de climatisation arrière ; Connecteur de diagnostic. |
| E2 | 2018-2019 :
Système de contrôle climatique ; 2020 : Module de commande du système électrique du véhicule ; Module de commande de porte. |
| E3 | Réglage du son de l’élément actif et du son d’échappement |
| E 4 | Vanne de chauffage de la transmission |
| E5 | Démarrage du moteur |
| E8 | 2018-2019 :
Assistant de vision nocturne ; 2020 : Assistant de vision nocturne ; Stabilisation active du roulis. |
| E9 | 2018-2019 :
Assistant de direction adaptatif ; 2020 : Assistant de direction adaptatif ; Radar avant. |
| E11 | Assistant de carrefour ;
Systèmes d’aide à la conduite. |
| E12 | 2018-2019 :
Non utilisé ; 2020 : Son externe. |
Panneau de fusibles du tableau de bord

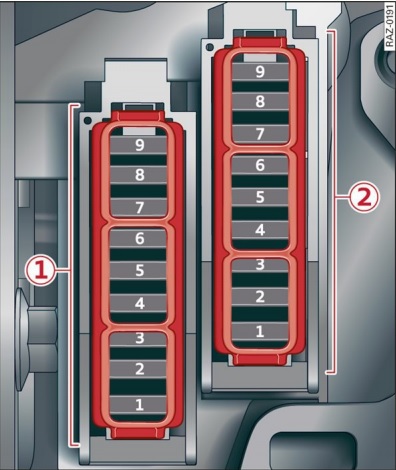

Disposition des fusibles sur le côté gauche du tableau de bord
| Numéro | Description |
|---|---|
| Boîte à fusibles A (noir) | |
| A2 | Réglage de la colonne de direction |
| A3 | Lecteur CD / DVD |
| A4 | Électronique de la colonne de direction |
| A5 | Interrupteur d’éclairage ;
Panneaux de commande. |
| A6 | Réglage du volume |
| A7 | Tableau de bord |
| A8 | Affichage MMI avant (haut / bas) |
| A9 | Chauffage du volant |
| Boîte à fusibles B (marron) | |
| B2 | Module de commande du système d’infodivertissement MMI |
| B3 | Interface musicale Audi |
| B4 | Affichage tête haute |
| B5 | Système de climatisation ;
Système de parfum (Parfum actif) ; Ioniseur. |
| B9 | Verrouillage de la colonne de direction |
Schéma des fusibles du compartiment à bagages
Affectation des fusibles dans le compartiment à bagages
| Numéro | Description |
|---|---|
| Numéro | Description |
| Panneau de fusibles A (noir) | |
| A3 | Tendeur de ceinture de sécurité arrière côté passager |
| A4 | Tendeur de ceinture de sécurité arrière côté conducteur |
| A5 | Suspension pneumatique |
| A6 | Transmission automatique |
| A7 | Toit arrière ouvrant ;
Spoiler arrière. |
| A8 | Chauffage des sièges arrière |
| A9 | 2018-2019 :
Verrouillage centralisé ; Feux arrière ; 2020 : Feu arrière gauche. |
| A10 | Tendeur de ceinture avant côté conducteur |
| A11 | 2018-2019 :
Verrouillage centralisé ; Rideau arrière ; 2020 : Verrouillage centralisé du compartiment à bagages ; Trappe à carburant ; Couvercle du compartiment à bagages. |
| A12 | Module de commande du couvercle du compartiment à bagages |
| Panneau de fusibles B (rouge) | |
| B1 | 2018-2019 :
Non utilisé ; 2020 : Module de commande de stabilisation de la suspension. |
| B2 | 2018-2019 :
Non utilisé ; 2020 : Interrupteur de service. |
| B3 | 2018-2019 :
Non utilisé ; 2020 : Moteur électrique. |
| B5 | Système de freinage |
| B5 | 2018-2019 :
Non utilisé ; 2020 : Pompe à eau haute tension. |
| B7 | 2018-2019 :
Non utilisé ; 2020 : Climatisation hybride à télécommande. |
| B8 | 2018-2019 :
Non utilisé ; 2020 : Compresseur de climatisation hybride. |
| B9 | Module de commande de batterie auxiliaire |
| B10 | 2018-2019 :
Non utilisé ; 2020 : Batterie hybride haute tension. |
| B11 | 2018-2019 :
Non utilisé ; 2020 : Chargeur hybride. |
| B14 | 2018-2019 :
Non utilisé ; 2020 : Gestion thermique ; Pompe à eau. |
| B15 | 2018-2019 :
Non utilisé ; 2020 : Module de commande de gestion thermique. |
| B16 | 2018-2019 :
Non utilisé ; 2020 : Passerelle CAN. |
| Panneau de fusibles C (marron) |
| Numéro | Description |
|---|---|
| C1 | Module de commande des systèmes d’aide à la conduite |
| C2 | Téléphone – Audi ;
Antenne de toit. |
| C3 | 2018-2019 :
Support lombaire avant droit ; 2020 : Électronique du siège avant ; Support lombaire droit. |
| C4 | Assistant latéral |
| C5 | 2018-2019 :
Non utilisé ; 2020 : Module de commande du système de climatisation arrière. |
| C6 | Système de surveillance de la pression des pneus |
| C7 | Système de connexion d’alarme |
| C8 | 2018-2019 :
Non utilisé ; 2020 : Récepteur radio de chauffage stationnaire ; Surveillance du réservoir de carburant. |
| C9 | Levier de vitesse automatique |
| C10 | 2018-2019 :
Tuner TV ; 2020 : Tuner TV ; Module d’échange de données et de contrôle télématique. |
| C11 | Ouverture / démarrage du véhicule (NFC) |
| C12 | Ouverture de porte de garage |
| C13 | Caméra arrière, caméras périphériques |
| C14 | Verrouillage centralisé, feux arrière |
| C16 | Tendeur de ceinture côté passager |
| Panneau de fusibles D (noir) | |
| D1-D16 | Non divisé |
| Panneau de fusibles E (rouge) | |
| E3 | 2018-2019 :
Nettoyage des gaz d’échappement ; 2020 : Nettoyage des gaz d’échappement ; Actionneur sonore ; Prise AC. |
| E 4 | Panneau de commande du système de climatisation arrière |
| E5 | Feu d’attelage droit |
| E7 | 2018-2019 :
Attelage de remorque ; 2020 : Déverrouillage de l’attelage de remorque. |
| E8 | Feu d’attelage gauche |
| E9 | Prise d’attelage |
| E10 | Différentiel sport à transmission intégrale |
| E11 | Nettoyage des gaz d’échappement |
| E12 | 2018-2019 :
Non utilisé ; 2020 : Générateur 48 V. |
Audi A6 et S6 C8 – schéma de la boîte à fusibles
Année de fabrication : 2021, 2022.
Le fusible de l’allume-cigare (prise de courant) de l’Audi A6 et S6 C8 est le fusible D6 dans la boîte à fusibles du plancher.
Emplacement de la boîte à fusibles
Habitacle
Il y a deux barres de fusibles dans l’habitacle.
La première est située sur le côté gauche du tableau de bord.
La seconde est située dans le repose-pieds du conducteur dans les véhicules avec volant à gauche ou derrière le couvercle dans le plancher du passager avant dans les véhicules avec volant à droite.
Compartiment à bagages

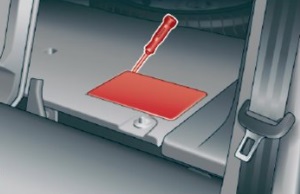

Les fusibles sont situés sous le couvercle sur le plancher du compartiment à bagages.
Schémas de la boîte à fusibles
2021
PANNEAU DE FUSIBLES DU PLANCHER
La disposition des fusibles « C » et « D » est inversée dans les véhicules avec volant à droite.
Disposition des fusibles du plancher
| Numéro | Description |
|---|---|
| Numéro | Description |
| Boîte à fusibles A (noir) | |
| 1 | Non utilisé |
| 2 | Composants du moteur ;
Pompe à eau ; Capteur d’oxygène chauffé. |
| 3 | Vannes d’échappement ;
Injecteurs de carburant ; Admission ; Chauffage du moteur. |
| 4 | Pompe à eau chaude ;
Vannes d’échappement ; Capteur NOx ; Capteur de particules ; Capteur de biodiesel. |
| 5 | Capteur de feu stop |
| 6 | Vannes du moteur ;
Réglage de l’arbre à cames. |
| 7 | Capteur d’oxygène chauffé ;
Capteur de débit massique d’air. |
| 8 | Pompe haute pression ;
Support moteur ; Pompe à eau. |
| 9 | Composants du moteur ;
Pompe à eau 48V ; Générateur du système de propulsion 48 V. |
| 10 | Capteur de pression d’huile ;
Capteur de température d’huile. |
| 11 | Composants du moteur ;
Pompe à eau 48V ; Générateur du système de propulsion 48 V ; Générateur du système de propulsion 12 V. |
| 12 | Vannes du moteur ;
Montage du moteur. |
| 13 | Refroidissement du moteur |
| 14 | Module de commande du moteur ;
Injecteurs de carburant. |
| 15 | Capteurs du moteur ;
Bobines d’allumage ; Capteur d’oxygène ; Refroidissement de l’air comprimé. |
| 16 | Pompe à carburant |
| Boîte à fusibles B (rouge) | |
| 1 | Système d’alarme antivol |
| 2 | Module de commande du système de propulsion |
| 3 | Support lombaire du siège avant gauche |
| 5 | Klaxon |
| 6 | Frein de stationnement |
| 7 | Module de commande de passerelle CAN (diagnostic) |
| 8 | Module de commande au pavillon |
| 9 | Module de commande des systèmes d’aide à la conduite |
| 10 | Module d’airbags |
| 11 | Contrôle électronique de stabilité (ESC) ;
Système de freinage antiblocage (ABS). |
| 12 | Connecteur de diagnostic ;
Capteur de lumière et de pluie. |
| 13 | Système de gestion de la climatisation, du chauffage et de la ventilation ;
Module de commande du système électrique du véhicule. |
| 14 | Module de commande de porte avant droite |
| 15 | Compresseur du système de climatisation ;
Module de commande du système électrique du véhicule. |
| 16 | Module de commande de batterie auxiliaire ;
Réservoir de pression du système de freinage. |
| Boîte à fusibles C (rouge) |
| Numéro | Description |
|---|---|
| 1 | Bobines d’allumage du moteur |
| 3 | – |
| 5 | Support moteur |
| 6 | Transmission automatique |
| 7 | Tableau de bord |
| 8 | Système de climatisation ;
Ventilateur d’air frais. |
| 9 | Module de commande d’essuie-glace de pare-brise |
| 10 | Contrôle dynamique |
| 11 | Démarrage du moteur |
| 12 | Pompe à huile de transmission |
| Panneau de fusibles D (noir) | |
| 1 | Chauffage des sièges avant |
| 2 | Essuie-glaces de pare-brise |
| 3 | Électronique du phare gauche |
| 4 | Toit ouvrant panoramique en verre |
| 5 | Module de commande de porte avant gauche |
| 6 | Prise 12V |
| 7 | Module de commande de porte arrière droite |
| 8 | Module de commande de transmission intégrale (quatre) |
| 9 | Électronique du phare droit |
| 10 | Lave-glace de pare-brise et lave-phares |
| 11 | Module de commande de porte arrière gauche |
| 12 | Chauffage stationnaire |
| Panneau de fusibles E (marron) | |
| 1 | Ventilation des sièges ;
Électronique des sièges ; Rétroviseur ; Contrôle du système de climatisation arrière ; Connecteur de diagnostic ; Informations routières (TMC). |
| 2 | Module de commande du système électrique du véhicule ;
Module de commande de passerelle CAN. |
| 3 | Générateur de son |
| 4 | Vanne de chauffage de la transmission |
| 5 | Démarrage du moteur |
| 7 | Pédale d’accélérateur active |
| 8 | Assistant de vision nocturne ; |
| 9 | Assistant de direction adaptatif ;
Capteur de roue avant. |
| 11 | Assistant de carrefour ;
Systèmes d’aide à la conduite. |
| 12 | Générateur de son externe |
| 15 | Port USB |
PANNEAU DE FUSIBLES DE L’HABITACLE
Disposition des fusibles sur le côté gauche de l’habitacle
| Numéro | Description |
|---|---|
| Boîte à fusibles 1 (noir) | |
| 2 | Réglage de la colonne de direction |
| 3 | Lecteur CD/DVD |
| 4 | Électronique de la colonne de direction |
| 5 | Interrupteur d’éclairage ;
Panneaux de commande. |
| 6 | Réglage du volume |
| 7 | Tableau de bord |
| 8 | Affichage MMI avant (haut et bas) |
| 9 | Chauffage du volant |
| Boîte à fusibles 2 (marron) | |
| 2 | Module de commande du système d’infodivertissement MMI |
| 3 | Interface musicale Audi |
| 4 | Affichage tête haute |
| 5 | Système de climatisation ;
Système de parfum (Activation active) ; Ioniseur. |
| 9 | Verrouillage de la colonne de direction |
Boîte à fusibles du compartiment à bagages
Affectation des fusibles dans le compartiment à bagages
| Numéro | Description |
|---|---|
| Numéro | Description |
| Boîte à fusibles A (noir) | |
| 1 | Gestion thermique |
| 3 | Tendeur de ceinture de sécurité du siège arrière côté passager |
| 4 | Tendeur de ceinture de sécurité du siège arrière côté conducteur |
| 5 | Suspension pneumatique ;
Contrôle de la suspension. |
| 6 | Transmission automatique |
| 7 | Toit arrière ouvrant ;
Spoiler arrière. |
| 8 | Chauffage des sièges arrière |
| 9 | Module de commande du système de confort ;
Feu arrière gauche. |
| 10 | Tendeur avant côté conducteur |
| 11 | Verrouillage centralisé du hayon arrière ;
Bouchon de réservoir ; Couvercle du compartiment à bagages ; Module de commande du système de confort ; Pare-soleil. |
| 12 | Module de commande du hayon arrière |
| Boîte à fusibles B (rouge) | |
| 1 | Module de commande de stabilisation de la suspension. |
| 2 | Interrupteur de service. |
| 4 | Moteur électrique. |
| 5 | Système de freinage ;
Assistance au freinage. |
| 6 | Pompe à eau haute tension. |
| 7 | Climatisation hybride avec télécommande. |
| 8 | Compresseur de climatisation hybride. |
| 9 | Module de commande de batterie auxiliaire |
| 10 | Batterie hybride haute tension. |
| 11 | Chargeur hybride. |
| 14 | Gestion thermique ;
Pompe à eau. |
| 15 | Gestion thermique ; |
| 16 | – |
| Boîte à fusibles C (marron) |
| Numéro | Description |
|---|---|
| 1 | Module de commande des systèmes d’aide à la conduite |
| 2 | Audi Phonebox |
| 3 | Électronique des sièges avant ;
Support lombaire du siège droit. |
| 4 | Assistant latéral |
| 5 | Panneau de commande du système de climatisation arrière ;
Module de commande d’infodivertissement arrière. |
| 6 | Système de surveillance de la pression des pneus |
| 7 | Système de connexion d’urgence |
| 8 | Récepteur radio de chauffage de stationnement ;
Surveillance du réservoir de carburant. |
| 9 | Levier de vitesse de la transmission automatique |
| 10 | Tuner TV ;
Module d’échange de données et de gestion télématique. |
| 11 | Ouverture et démarrage du véhicule (NFC) |
| 12 | Ouverture de porte de garage (Homelink) |
| 13 | Caméra de recul ;
Caméras périphériques. |
| 14 | Module de commande du système de confort ;
Feux arrière droits. |
| 16 | Tendeur avant pour le passager |
| Panneau de fusibles D (noir) | |
| 1-D16 | Non utilisé |
| Panneau de fusibles E (rouge) | |
| 1 | Antenne externe |
| 3 | Nettoyage des gaz d’échappement ;
Générateur de son ; Prise AC. |
| 4 | Panneau de commande du système de climatisation arrière |
| 5 | Feu d’attelage droit |
| 7 | Déverrouillage de l’attelage de remorque. |
| 8 | Feu d’attelage gauche ;
Réglage du siège arrière droit. |
| 9 | Prise d’attelage ;
Batterie haute tension. |
| 10 | Différentiel sport ;
Quatre roues motrices. |
| 11 | Nettoyage des gaz d’échappement, AdBlue |
| 12 | – |
À propos de l’Audi A6 et S6 C8 (2019-2022)
Les modèles Audi A6 et S6 C8, produits entre 2019 et 2022, représentent le summum des innovations technologiques et du luxe dans la catégorie des voitures de taille moyenne. Ces véhicules sont réputés pour leur design élégant, leur haut niveau de confort et leurs fonctionnalités de sécurité avancées. L’Audi A6 offre diverses options de motorisation, y compris des variantes essence et diesel, certains modèles étant également équipés de la technologie mild-hybrid pour une efficacité accrue. La S6 C8 est une version plus sportive avec un puissant moteur V6, offrant des performances dynamiques et une expérience de conduite sportive. L’intérieur des deux modèles est équipé des technologies les plus modernes, y compris un cockpit numérique et un système d’infodivertissement avancé.
Schéma de la boîte à fusibles Audi A6 et S6 C8
Cette page présente le schéma de la boîte à fusibles pour les modèles Audi A6 et S6 C8, qui sont importants pour l’entretien et les réparations corrects du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, souvent sous le tableau de bord ou dans le coffre. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de la même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr et fiable du véhicule, il est donc important de connaître sa disposition et ses fonctions.
