Alfa Romeo 159 (2005-2011) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Alfa Romeo 159 (2005-2011), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Alfa Romeo 159 (2005-2011) – schéma des fusibles
Année de fabrication : 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Le fusible de l’allume-cigare (prise de courant) de l’Alfa Romeo 159 (2005-2011) est le fusible F44 dans la boîte à fusibles.
Boîte à fusibles sur le tableau de bord

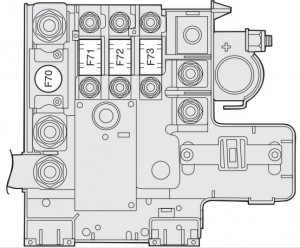

Boîte à fusibles sur le pôle positif de la batterie

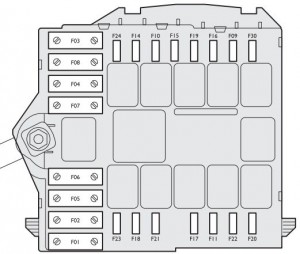

Boîte à fusibles près de la batterie

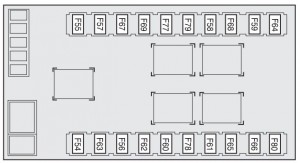

Boîte à fusibles dans le coffre (côté gauche)
Tableau récapitulatif des fusibles
| Description | Numéro | Amp [A] | Emplacement |
| Phare avec feux de croisement droit | F14 | 10 | Batterie |
| Phare avec feux de croisement gauche | F15 | 10 | Batterie |
| Phare avec feux de route droit | F12 | 15 | Tableau de bord |
| Phare avec feux de route gauche | F13 | 15 | Tableau de bord |
| Feu de brouillard avant | F30 | 15 | Batterie |
| Feu de recul | F35 | 7,5 | Tableau de bord |
| Troisième feu stop | F37 | 10 | Tableau de bord |
| Éclairage de plafond avant / arrière | F39 | 10 | Tableau de bord |
| Éclairage de plafond avant | F49 | 7,5 | Tableau de bord |
| Clignotants | F53 | 10 | Tableau de bord |
| Feux de détresse | F53 | 10 | Tableau de bord |
| Description | Numéro | Amp [A] | Emplacement |
| Unité de commande du compartiment moteur | F70 (MEGA) | 150 | Batterie (+) |
| Unité de commande sur le tableau de bord | F71 | 70 | Batterie (+) |
| Chauffage de carburant (Diesel). | F73 | 60 | Batterie (+) |
| Unité de commande de démarrage | F01 (MAXI) | 70 | Batterie |
| Unité de commande sur le tableau de bord | F01 (MAXI) | 70 | Batterie |
| Ventilateur du système de climatisation | F02 (MAXI) | 40 | Batterie |
| Bloc de direction électrique | F03 (MAXI) | 20 | Batterie |
| Points de distribution de frein (pompe). | F04 (MAXI) | 40 | Batterie |
| Points de distribution de frein (électrovanne). | F05 (MAXI) | 40 | Batterie |
| Ventilateur de radiateur (basse vitesse). | F06 (MAXI) | 40 | Batterie |
| Ventilateur de radiateur (haute vitesse). | F07 (MAXI) | 50 | Batterie |
| Lave-phares | F09 | 20 | Batterie |
| Klaxon | F10 | 15 | Batterie |
| Services électroniques supplémentaires pour l’injection | F11 | 15 | Batterie |
| +INT pour le système d’injection électronique | F 16 | 7,5 | Batterie |
| Services de base pour l’injection électronique | F17 | 10 | Batterie |
| Points de distribution de la gestion moteur | F18 | 15 | Batterie |
| Compresseur du système de climatisation | F19 | 7,5 | Batterie |
| Dégivrage de la lunette arrière | F20 | 20 | Batterie |
| Alimentation de la pompe à carburant | F21 | 20 | Batterie |
| Bobines d’allumage/injecteurs (versions essence). | F22 | 15 | Batterie |
| Services de base pour l’injection électronique (Diesel) | F22 | 20 | Batterie |
| Alimentation du système audio ; Système de navigation radio. | F23 | 15 | Batterie |
| Points de distribution Body Computer ; Bobine de relais de lave-glace | F31 | 7,5 | Tableau de bord |
| Distribution de la porte conducteur ; Distribution de la porte passager ;
Dispositif d’allumage. |
F32 | 15 | Tableau de bord |
| Vitres électriques arrière gauche | F33 | 20 | Tableau de bord |
| Vitres arrière droite | F34 | 20 | Tableau de bord |
| Capteur/instrument de mesure du courant de carburant dans le filtre à diesel. | F35 | 7,5 | Tableau de bord |
| Interrupteur de feux stop ; panneau de commande sur la console centrale. | F35 | 7,5 | Tableau de bord |
| Régulateur de vitesse | F35 | 7,5 | Tableau de bord |
| Capteur AQS | F35 | 7,5 | Tableau de bord |
| Points de distribution du coffre ; Points de distribution des portes avant | F36 | 20 | Tableau de bord |
| Points de distribution du tableau de bord | F37 | 10 | Tableau de bord |
| Contrôleur de phares avant ; Alimentation du contrôleur de phares
au gaz (Bixénon) |
F37 | 10 | Tableau de bord |
| Actionneur de verrouillage/déverrouillage du coffre. | F38 | 15 | Tableau de bord |
| Au connecteur du système de diagnostic EOBD | F39 | 10 | Tableau de bord |
| Unité de commande TPMS | F39 | 10 | Tableau de bord |
| Programmation de téléphone portable | F39 | 10 | Tableau de bord |
| Unité de commande du système d’alarme | F39 | 10 | Tableau de bord |
| Système de contrôle climatique | F39 | 10 | Tableau de bord |
| Lunette arrière chauffante | F40 | 30 | Tableau de bord |
| Dégivrage des buses de lave-glace avant/arrière. | F41 | 7,5 | Tableau de bord |
| Dégivrage du rétroviseur chauffant | F41 | 7,5 | Tableau de bord |
| Alimentation du point de distribution de frein (ABS/VDC) ;
Point de distribution de l’angle de braquage ; Capteur d’inclinaison. |
F42 | 7,5 | Tableau de bord |
| Essuie-glace/lave-glace de pare-brise | F43 | 30 | Tableau de bord |
| Allume-cigare avant sur la console centrale | F44 | 10 | Tableau de bord |
| Unité de commande du toit ouvrant | F45 | 20 | Tableau de bord |
| Toit ouvrant | F46 | 20 | Tableau de bord |
| Vitres électriques avant gauche | F47 | 20 | Tableau de bord |
| Commande de la vitre avant droite/place passager. | F48 | 30 | Tableau de bord |
| Système de navigation radio | F49 | 7,5 | Tableau de bord |
| Unité de commande du capteur de pluie | F49 | 7,5 | Tableau de bord |
| Point de distribution de la direction | F49 | 7,5 | Tableau de bord |
| Toit ouvrant | F49 | 7,5 | Tableau de bord |
| Panneau de boutons de commande | F49 | 7,5 | Tableau de bord |
| Unité de commande d’alarme volumétrique | F49 | 7,5 | Tableau de bord |
| Point de distribution du capteur de stationnement | F49 | 7,5 | Tableau de bord |
| Panneau de boutons de commande de la console centrale | F49 | 7,5 | Tableau de bord |
| Témoin de siège avant | F49 | 7,5 | Tableau de bord |
| Services liés aux vitres avant | F49 | 7,5 | Tableau de bord |
| Programmation de téléphone portable | F49 | 7,5 | Tableau de bord |
| Bouton START / STOP | F49 | 7,5 | Tableau de bord |
| Système d’airbags | F50 | 7,5 | Tableau de bord |
| Unité de commande du système de surveillance de la pression des pneus. | F51 | 7,5 | Tableau de bord |
| Préréglage du système audio | F51 | 7,5 | Tableau de bord |
| Lave-glace/essuie-glace arrière | F52 | 15 | Tableau de bord |
| Allume-cigare arrière | F52 | 15 | Tableau de bord |
| Point de distribution du tableau de bord | F53 | 10 | Tableau de bord |
| Amplificateur du système audio avec processeur DSP. | F54 | 30 | Coffre |
| Commande de mouvement du siège avant gauche. | F56 | 25 | Coffre |
| Chauffage du siège conducteur gauche | F57 | 7,5 | Coffre |
| Commande de mouvement du siège avant droit. | F60 | 25 | Coffre |
| Amplificateur sur la plage arrière | F61 | 15 | Coffre |
| Chauffage du siège passager avant droit. | F67 | 7,5 | Coffre |
| Libre | F58 | – | Coffre |
| Libre | F59 | – | Coffre |
| Libre | F62 | – | Coffre |
| Libre | F63 | – | Coffre |
| Libre | F64 | – | Coffre |
| Libre | F66 | – | Coffre |
| Libre | F68 | – | Coffre |
| Libre | F69 | – | Coffre |
| Libre | F77 | – | Coffre |
| Libre | F78 | – | Coffre |
| Libre | F79 | – | Coffre |
| Libre | F80 | – | Coffre |
