Alfa Romeo Brera (2005-2010) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Alfa Romeo Brera 2005-2010, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Alfa Romeo Brera (2005-2010) – schéma de la boîte à fusibles
Année de fabrication : 2005, 2006, 2007, 2008, 2009, 2010.
Le fusible de l’allume-cigare (prise de courant) de l’Alfa Romeo Brera (2005-2010) est le fusible F44 dans la boîte à fusibles du tableau de bord.
Boîte à fusibles sur le tableau de bord

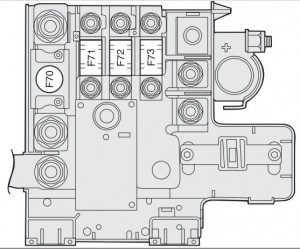

Boîte à fusibles côté positif de la batterie
Boîte à fusibles près de la batterie

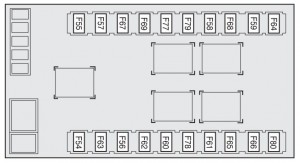

Boîte à fusibles dans le coffre (côté gauche)
Tableau récapitulatif des fusibles
| Description | Numéro | Ampérage [A] | Emplacement |
| Phare avec feux de croisement droit | F14 | 10 | Batterie |
| Phare avec feux de croisement gauche | F15 | 10 | Batterie |
| Phare avec feux de route droit | F12 | 15 | Tableau de bord |
| Phare avec feux de route gauche | F13 | 15 | Tableau de bord |
| Feu de brouillard avant | F30 | 15 | Batterie (pôle positif) |
| Feu de recul | F35 | 7,5 | Tableau de bord |
| Troisième feu stop | F37 | 10 | Tableau de bord |
| Feu de position avant | F39 | 10 | Tableau de bord |
| Feu de position avant | F49 | 7,5 | Tableau de bord |
| Clignotants | F53 | 10 | Tableau de bord |
| Feux de détresse | F53 | 10 | Tableau de bord |
| Description | Numéro | Ampérage [A] | Emplacement |
| Unité de commande du compartiment moteur | F70 (FUSIBLE MAXI) | 150 | Tableau de bord |
| Unité de commande du tableau de bord | F71 | 70 | Tableau de bord |
| Chauffage de carburant (versions diesel) | F73 | 60 | Tableau de bord |
| Unité de commande de démarrage | F01 (FUSIBLE MAXI) | 70 | Batterie |
| Unité de commande du tableau de bord | F01 (FUSIBLE MAXI) | 70 | Batterie |
| Ventilateur de climatisation | F02 (FUSIBLE MAXI) | 40 | Batterie |
| Verrouillage électrique de la direction | F03 (FUSIBLE MAXI) | 20 | Batterie |
| Dérivation du système de freinage (pompe) | F04 (FUSIBLE MAXI) | 40 | Batterie |
| Dérivation du système de freinage (électrovanne) | F05 (FUSIBLE MAXI) | 40 | Batterie |
| Ventilateur de radiateur (basse vitesse) | F06 (FUSIBLE MAXI) | 40 | Batterie |
| Ventilateur de radiateur (haute vitesse) | F07 (FUSIBLE MAXI) | 40 | Batterie |
| Système de lave-phares | F09 | 20 | Batterie |
| Klaxon | F10 | 15 | Batterie |
| Services électroniques supplémentaires de l’injecteur | F11 | 15 | Batterie |
| + INT pour le système d’injection électronique | F 16 | 7,5 | Batterie |
| Services de base de l’injection électronique | F17 | 10 | Batterie |
| Dérivation de la gestion moteur | F18 | 15 | Batterie |
| Compresseur de climatisation | F19 | 7,5 | Batterie |
| Dégivrage de la lunette arrière | F20 | 20 | Batterie |
| Alimentation de la pompe à carburant | F21 | 20 | Batterie |
| Bobines d’allumage ; Injecteurs (essence). | F22 | 15 | Batterie |
| Services de base de l’injection électronique (diesel) | F22 | 20 | Batterie |
| Alimentation du système d’amplification et du système de radionavigation | F23 | 15 | Batterie |
| Dérivation de l’ordinateur de bord ; Bobine de relais de lave-phares. | F31 | 7,5 | Tableau de bord |
| Dérivation de la porte conducteur ; Dérivation de la porte passager ;
Dispositif d’allumage. |
F32 | 15 | Tableau de bord |
| Vide | F33 | – | Tableau de bord |
| Vide | F34 | – | Tableau de bord |
| Capteur et débitmètre d’eau dans le filtre à gazole | F35 | 7,5 | Tableau de bord |
| Interrupteur de feux stop ; Panneau de commande de la console centrale. | F35 | 7,5 | Tableau de bord |
| Régulateur de vitesse | F35 | 7,5 | Tableau de bord |
| Capteur AQS | F35 | 7,5 | Tableau de bord |
| Vide | F36 | – | Tableau de bord |
| Dérivation du tableau de bord | F37 | 10 | Tableau de bord |
| Contrôleur de phares avant ; Alimentation du contrôleur de phares à gaz (Bixénon). | F37 | 10 | Tableau de bord |
| Actionneur de verrouillage et déverrouillage du coffre | F38 | 15 | Tableau de bord |
| Au point de diagnostic EOBD | F39 | 10 | Tableau de bord |
| Unité de commande TPMS | F39 | 10 | Tableau de bord |
| Programmation de téléphone portable | F39 | 10 | Tableau de bord |
| Unité de commande du système d’alarme | F39 | 10 | Tableau de bord |
| Système de gestion de la climatisation | F39 | 10 | Tableau de bord |
| Lunette arrière chauffante | F40 | 30 | Tableau de bord |
| Dispositif de dégivrage des buses de phares | F41 | 7,5 | Tableau de bord |
| Dispositif de dégivrage du rétroviseur chauffant | F41 | 7,5 | Tableau de bord |
| Alimentation du point de répartition des freins (ABS / VDC) – Point de répartition de l’angle de braquage – Capteur d’inclinaison | F42 | 7,5 | Tableau de bord |
| Essuie-glace et buse de pare-brise | F43 | 30 | Tableau de bord |
| Allume-cigare de la console centrale | F44 | 10 | Tableau de bord |
| Système de radionavigation | F49 | 7,5 | Tableau de bord |
| Unité de commande du capteur de pluie | F49 | 7,5 | Tableau de bord |
| Point de répartition du volant | F49 | 7,5 | Tableau de bord |
| Panneau de boutons de commande | F49 | 7,5 | Tableau de bord |
| Point de répartition du capteur de stationnement | F49 | 7,5 | Tableau de bord |
| La console centrale commande les lumières | F49 | 7,5 | Tableau de bord |
| Commande de siège | F49 | 7,5 | Tableau de bord |
| Vitres avant | F49 | 7,5 | Tableau de bord |
| Programmation de téléphone portable | F49 | 7,5 | Tableau de bord |
| Bouton START / STOP | F49 | 7,5 | Tableau de bord |
| Système d’airbags | F50 | 7,5 | Tableau de bord |
| Unité de commande TPMS | F51 | 7,5 | Tableau de bord |
| Préréglage du système audio | F51 | 7,5 | Tableau de bord |
| Point de répartition du tableau de bord | F53 | 10 | Tableau de bord |
| Amplificateur de système audio avec processeur DSP | F54 | 30 | Coffre |
| + 30 amplificateurs audio HI-FI | F54 | 30 | Coffre |
| Commande de mouvement du siège gauche | F56 | 25 | Coffre |
| Chauffage de siège gauche | F57 | 7,5 | Coffre |
| Commande de mouvement du siège droit | F60 | 25 | Coffre |
| Vide | F61 | – | Coffre |
| Chauffage de siège droit | F67 | 7,5 | Coffre |
| Vide | F58 | – | Coffre |
| Vide | F59 | – | Coffre |
| Pompe hydraulique supérieure | F62 | 30 | Coffre |
| Unité de commande supérieure et électrovannes | F63 | 20 | Coffre |
| Vide | F64 | – | Coffre |
| Vide | F66 | – | Coffre |
| Vide | F68 | – | Coffre |
| Vide | F69 | – | Coffre |
| Vide | F77 | – | Coffre |
| Alimentation de la vitre gauche | F78 | 30 | Coffre |
| Vide | F79 | – | Coffre |
| Alimentation de la vitre droite | F80 | 30 | Coffre |
À propos de l’Alfa Romeo Brera (2005-2010)
L’Alfa Romeo Brera, produite de 2005 à 2010, est un coupé sportif élégant qui a conquis le cœur de nombreux passionnés d’automobile. Ce modèle se distingue par son design stylé, combinant l’élégance italienne avec des lignes dynamiques. La Brera était disponible avec diverses motorisations, y compris des moteurs essence de 1.8 à 3.2 litres et des variantes diesel. La version la plus puissante était équipée d’un moteur V6 de 3.2 litres, offrant d’excellentes performances et caractéristiques de conduite. L’intérieur de la Brera est tout aussi impressionnant, avec des matériaux de qualité et des technologies modernes, ce qui en fait un véhicule idéal pour ceux qui recherchent une combinaison de style et de performance.
Schéma de la boîte à fusibles de l’Alfa Romeo Brera
Cette page présente le schéma de la boîte à fusibles de l’Alfa Romeo Brera, essentiel pour l’entretien et les réparations corrects du véhicule. La boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur du véhicule, souvent sous le tableau de bord. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement de tous les composants électriques du véhicule, il est donc important de disposer d’un schéma précis de la boîte à fusibles.
