Alfa Romeo Spider (2006-2011) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Alfa Romeo Spider 2006-2011, des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Alfa Romeo Spider (2006-2011) – schéma de la boîte à fusibles
Année de production : 2006, 2007, 2008, 2009, 2010, 2011.
Le fusible de l’allume-cigare (prise de courant) de l’Alfa Romeo Spider (2006-2011) est le fusible F44 dans la boîte à fusibles du tableau de bord.

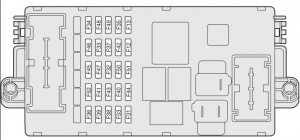

Boîte à fusibles du tableau de bord

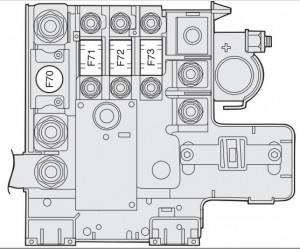

Boîte à fusibles sur le pôle positif de la batterie

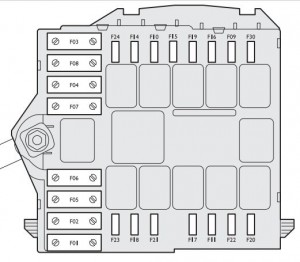

Boîte à fusibles près de la batterie

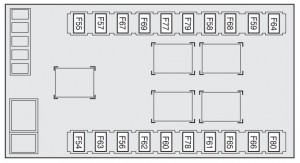

Boîte à fusibles dans le coffre (côté gauche)
Tableau récapitulatif des fusibles
| Lumières | Fusible | Ampérage [A] | Emplacement |
| Phare droit | F14 | 10 | Batterie |
| Phare gauche | F15 | 10 | Batterie |
| Feux de croisement droits | F12 | 15 | Tableau de bord |
| Feux de croisement gauches | F13 | 15 | Tableau de bord |
| Phare antibrouillard avant | F30 | 15 | Batterie (pôle positif) |
| Feu de recul | F35 | 7,5 | Tableau de bord |
| Troisième feu stop | F37 | 10 | Tableau de bord |
| Feu de courtoisie avant | F39 | 10 | Tableau de bord |
| Feu de courtoisie avant | F49 | 7,5 | Tableau de bord |
| Clignotants | F53 | 10 | Tableau de bord |
| Feux de détresse | F53 | 10 | Tableau de bord |
| Description | Fusible | Ampérage [A] | Emplacement |
| Unité de commande du compartiment moteur | F70 (MEGA-FUSIBLE) | 150 | Tableau de bord |
| Unité de commande du tableau de bord | F71 | 70 | Tableau de bord |
| Chauffage du carburant (versions diesel) | F73 | 60 | Tableau de bord |
| Unité de commande de démarrage | F01 (MAXI-FUSIBLE) | 70 | Batterie |
| Unité de commande du tableau de bord | F01 (MAXI-FUSIBLE) | 70 | Batterie |
| Ventilateur du système de climatisation | F02 (MAXI-FUSIBLE) | 40 | Batterie |
| Verrouillage électrique de la direction | F03 (MAXI-FUSIBLE) | 20 | Batterie |
| Point de distribution de frein (pompe) | F04 (MAXI-FUSIBLE) | 40 | Batterie |
| Point de distribution de frein (électrovanne) | F05 (MAXI-FUSIBLE) | 40 | Batterie |
| Ventilateur de radiateur (basse vitesse) | F06 (MAXI-FUSIBLE) | 40 | Batterie |
| Ventilateur de radiateur (haute vitesse) | F07 (MAXI-FUSIBLE) | 40 | Batterie |
| Buse de pulvérisation des phares | F09 | 20 | Batterie |
| Klaxon | F10 | 15 | Batterie |
| Services électroniques supplémentaires des injecteurs | F11 | 15 | Batterie |
| + INT pour le système d’injection électronique | F 16 | 7,5 | Batterie |
| Services de base de l’injection électronique | F17 | 10 | Batterie |
| Point de distribution de la gestion moteur | F18 | 15 | Batterie |
| Compresseur du système de climatisation | F19 | 7,5 | Batterie |
| Dégivrage de la lunette arrière | F20 | 20 | Batterie |
| Alimentation de la pompe à carburant | F21 | 20 | Batterie |
| Bobines d’allumage / injecteurs (versions essence) | F22 | 15 | Batterie |
| Services de base de l’injection électronique (versions diesel) | F22 | 20 | Batterie |
| Alimentation du système audio / système de navigation radio | F23 | 15 | Batterie |
| Point de distribution Body Computer / Bobine de relais des buses de pulvérisation des phares | F31 | 7,5 | Tableau de bord |
| Distribution porte conducteur / distribution porte passager / dispositif d’allumage | F32 | 15 | Tableau de bord |
| Libre | F33 | – | Tableau de bord |
| Libre | F34 | – | Tableau de bord |
| Capteur / débitmètre d’eau dans le filtre à carburant | F35 | 7,5 | Tableau de bord |
| Interrupteur des feux stop / panneau de commande de la console centrale | F35 | 7,5 | Tableau de bord |
| Régulateur de vitesse | F35 | 7,5 | Tableau de bord |
| Capteur AQS | F35 | 7,5 | Tableau de bord |
| Libre | F36 | – | Tableau de bord |
| Point de distribution du tableau de bord | F37 | 10 | Tableau de bord |
| Contrôleur des phares avant / Alimentation du contrôleur des phares au gaz (Bixénon) (le cas échéant) | F37 | 10 | Tableau de bord |
| Actionneur de verrouillage / déverrouillage du coffre | F38 | 15 | Tableau de bord |
| Au point de diagnostic EOBD | F39 | 10 | Tableau de bord |
| Unité de commande TPMS | F39 | 10 | Tableau de bord |
| Programmation du téléphone portable | F39 | 10 | Tableau de bord |
| Unité de commande du système d’alarme (pour les versions / marchés où cela est prévu) | F39 | 10 | Tableau de bord |
| Système de gestion de la climatisation | F39 | 10 | Tableau de bord |
| Lunette arrière chauffante | F40 | 30 | Tableau de bord |
| Pulvérisateur de buses de phares | F41 | 7,5 | Tableau de bord |
| Pulvérisateur de rétroviseur chauffant | F41 | 7,5 | Tableau de bord |
| Alimentation du point de distribution de frein (ABS / VDC) – Point de distribution de l’angle de braquage – Capteur d’inclinaison | F42 | 7,5 | Tableau de bord |
| Essuie-glace / pulvérisateur de pare-brise | F43 | 30 | Tableau de bord |
| Allume-cigare de la console centrale | F44 | 10 | Tableau de bord |
| Système de navigation radio | F49 | 7,5 | Tableau de bord |
| Unité de commande du capteur de pluie | F49 | 7,5 | Tableau de bord |
| Point de distribution du volant | F49 | 7,5 | Tableau de bord |
| Panneau de boutons de commande | F49 | 7,5 | Tableau de bord |
| Point de distribution du capteur de stationnement | F49 | 7,5 | Tableau de bord |
| La console centrale commande les lumières | F49 | 7,5 | Tableau de bord |
| Le siège commande les lumières | F49 | 7,5 | Tableau de bord |
| Services liés aux vitres avant | F49 | 7,5 | Tableau de bord |
| Programmation du téléphone portable | F49 | 7,5 | Tableau de bord |
| Bouton START / STOP | F49 | 7,5 | Tableau de bord |
| Système d’airbag | F50 | 7,5 | Tableau de bord |
| Unité de commande TPMS | F51 | 7,5 | Tableau de bord |
| Pré-réglage du système audio | F51 | 7,5 | Tableau de bord |
| Point de distribution du tableau de bord | F53 | 10 | Tableau de bord |
| Amplificateur du système audio avec processeur DSP | F54 | 30 | Coffre |
| + 30 amplificateurs audio HI-FI | F54 | 30 | Coffre |
| Commande de mouvement du siège gauche | F56 | 25 | Coffre |
| Chauffage du siège gauche | F57 | 7,5 | Coffre |
| Commande de mouvement du siège droit | F60 | 25 | Coffre |
| Libre | F61 | – | Coffre |
| Chauffage du siège droit | F67 | 7,5 | Coffre |
| Libre | F58 | – | Coffre |
| Libre | F59 | – | Coffre |
| Pompe hydraulique supérieure | F62 | 30 | Coffre |
| Unité de commande supérieure et électrovannes | F63 | 20 | Coffre |
| Libre | F64 | – | Coffre |
| Libre | F66 | – | Coffre |
| Libre | F68 | – | Coffre |
| Libre | F69 | – | Coffre |
| Libre | F77 | – | Coffre |
| Vitres électriques gauches | F78 | 30 | Coffre |
| Libre | F79 | – | Coffre |
| Vitres électriques droites | F80 | 30 | Coffre |
À propos de l’Alfa Romeo Spider (2006-2011)
L’Alfa Romeo Spider, produite de 2006 à 2011, est un élégant cabriolet sportif qui combine le design italien avec des performances dynamiques. Ce modèle est connu pour ses lignes aérodynamiques et son intérieur sophistiqué, offrant confort et style. L’Alfa Romeo Spider était disponible avec diverses motorisations, y compris des moteurs essence allant de 2,2 litres au puissant moteur V6 de 3,2 litres. Chacun de ces moteurs offre des performances et une agilité exceptionnelles, ce qui en fait un choix idéal pour les amateurs de conduite cheveux au vent.
Schéma de la boîte à fusibles de l’Alfa Romeo Spider
Cette page présente le schéma de la boîte à fusibles de l’Alfa Romeo Spider, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord, et dans le compartiment moteur. Les diagrammes montrent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé qui assure la sécurité et la fonctionnalité des composants électriques de votre Alfa Romeo Spider.
