Alfa Romeo GT (2004-2010) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Alfa Romeo GT 2004-2010, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Alfa Romeo GT (2004-2010) – Schéma de la boîte à fusibles
Année de production : 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Le fusible de l’allume-cigare (prise de courant) de l’Alfa Romeo GT (2004-2010) est le fusible F44 dans la boîte à fusibles du tableau de bord.

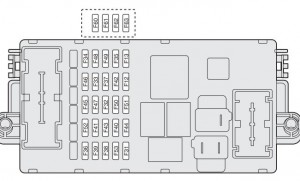

Boîte à fusibles du tableau de bord

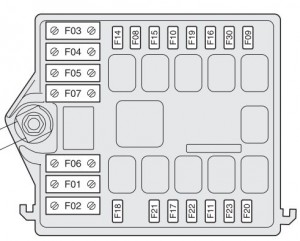

Boîte à fusibles à côté de la batterie

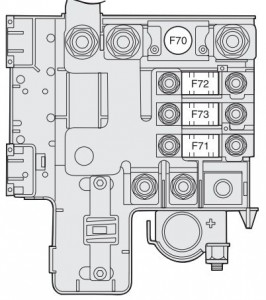

Boîte à fusibles sur le pôle positif de la batterie
Tableau récapitulatif des fusibles
| Description | Emplacement | Fusible | Ampères [A] |
| Témoin lumineux | Tableau de bord | F53 | 10 |
| Phare de croisement droit | Tableau de bord | F12 | 10 |
| Phare de croisement gauche | Tableau de bord | F13 | 10 |
| Phare de route droit | Batterie | F14 | 10 |
| Phare de route gauche | Batterie | F15 | 15 |
| Phares antibrouillard | Batterie | F30 | 15 |
| Témoin de freinage | Tableau de bord | F37 | 10 |
| Témoin de recul | Tableau de bord | F35 | 7,5 |
| +30 clignotants | Tableau de bord | F53 | 10 |
| Description | Emplacement | Fusible | Ampères [A] |
| Pompe de transmission Selespeed | Batterie (pôle positif) | F03 (FUSIBLE MAXI) | 30 |
| Chauffage auxiliaire | Batterie (pôle positif) | F03 (FUSIBLE MAXI) | 30 |
| Régulateur de phares | Tableau de bord | F13 | 10 |
| Système de climatisation | Tableau de bord | F31 | 7,5 |
| Système de climatisation | Tableau de bord | F39 | 15 |
| Compresseur de climatisation | Batterie | F1 | 7,5 |
| Bobines de relais de chauffage | Tableau de bord | F31 | 7,5 |
| Clé +30 | Tableau de bord | F32 | 15 |
| Transmission Selespeed en fonctionnement | Batterie | F11 | 15 |
| Transmission Selespeed en fonctionnement | Tableau de bord | F51 | 7,5 |
| Radio | Tableau de bord | F39 | 15 |
| Navigateur | Tableau de bord | F39 | 15 |
| Dégivrage de la lunette arrière | Tableau de bord | F40 | 30 |
| Lave-glace avant – lave-glace arrière (pompe) | Tableau de bord | F43 | 30 |
| Allume-cigare | Tableau de bord | F44 | 20 |
| Sièges chauffants électriques | Tableau de bord | F45 | 15 |
| Rétroviseurs latéraux chauffants – buses chauffantes | Tableau de bord | F51 | 7,5 |
| Régulateur de vitesse | Tableau de bord | F35 | 7,5 |
| Verrouillage centralisé | Tableau de bord | F38 | 20 |
| Lave-phares | Batterie | F5 | 20 |
| Services + 30 | Tableau de bord | F39 | 15 |
| Services de base (injection électronique) | Batterie | F8 | 7,5 |
| Services auxiliaires (injection électronique) | Batterie | F9 | 15 |
| Services auxiliaires | Tableau de bord | F49 | 7,5 |
| Capteurs volumétriques | Tableau de bord | F39 | 15 |
| Capteur du système ESP | Tableau de bord | F42 | 7,5 |
| Capteur d’angle de braquage | Tableau de bord | F42 | 7,5 |
| Au connecteur de diagnostic EOBD | Tableau de bord | F39 | 15 |
| Alimentation pour téléphone portable | Tableau de bord | F39 | 15 |
| Alimentation du module de commande de porte conducteur | Tableau de bord | F47 | 20 |
| Alimentation du module de commande de porte passager | Tableau de bord | F48 | 20 |
| Vérifier l’éclairage | Tableau de bord | F49 | 7,5 |
| Éclairage de contrôle du système de climatisation | Tableau de bord | F35 | 7,5 |
| Tableau de bord des instruments | Tableau de bord | F37 | 10 |
| Tableau de bord des instruments | Tableau de bord | F53 | 10 |
| Module de commande de porte conducteur | Tableau de bord | F39 | 15 |
| Module de commande ABS | Tableau de bord | F42 | 7,5 |
| Module de commande ABS | Batterie (pôle positif) | F04 (FUSIBLE MAXI) | 50 |
| Panneau de commande du tableau de bord | Batterie (pôle positif) | F02 (FUSIBLE MAXI) | 50 |
| Module de commande d’airbag | Tableau de bord | F50 | 7,5 |
| Module de commande d’injection électronique +30 | Batterie | F18 | 7,5 |
| Panneau de commande moteur (versions essence) | Batterie (pôle positif) | F70 (MEGA-FUSIBLE) | 125 |
| Module de commande du tableau de bord | Batterie (pôle positif) | F71 (FUSIBLE MAXI) | 70 |
| Module de commande de remorque | Tableau de bord | F36 | 10 |
| Ventilateur de climatisation | Batterie (pôle positif) | F05 (FUSIBLE MAXI) | 40 |
| Ventilateur de radiateur (première vitesse – versions essence) | Batterie (pôle positif) | F06 (FUSIBLE MAXI) | 40 |
| Ventilateur de radiateur (deuxième vitesse – versions essence) | Batterie (pôle positif) | F07 (FUSIBLE MAXI) | 40 |
| Klaxon | Batterie (pôle positif) | F10 | 15 |
| Pompe à carburant | Batterie | F21 | 15 |
| Injecteurs (versions essence) | Batterie | F22 | 15 |
| Bobines d’allumage | Batterie | F21 | 15 |
| Verrouillage électrique du hayon | Tableau de bord | F60 (*) | 25 |
| Système d’injection électronique | Batterie | F 16 | 7,5 |
| Système Bose | Tableau de bord | F61 (*) | 15 |
| Système Bose | Tableau de bord | F62 (*) | 15 |
| Chauffage auxiliaire | Batterie | F08 | 30 |
| Clé de contact | Batterie (pôle positif) | F72 (FUSIBLE MAXI) | 30 |
| Préchauffage des bougies (versions JTD) | Batterie | F01 (FUSIBLE MAXI) | 50 |
| Filtre à huile chauffant (versions JTD) | Batterie | F20 | 20 |
| Panneau de commande moteur (versions JTD) | Batterie (pôle positif) | F70 (MEGA-FUSIBLE) | 150 |
| Ventilateur de radiateur (première vitesse – versions JTD) | Batterie | F06 (FUSIBLE MAXI) | 40 |
| Ventilateur de radiateur (deuxième vitesse – versions JTD) | Batterie | F07 (FUSIBLE MAXI) | 60 |
| Injecteurs (versions JTD) | Batterie | F22 | 20 |
(*) Fusible derrière le panneau de commande du tableau de bord sur un support supplémentaire
À propos de l’Alfa Romeo GT (2004-2010)
L’Alfa Romeo GT, produite de 2004 à 2010, est un coupé élégant qui allie caractère sportif et design italien. Ce modèle est connu pour ses lignes dynamiques et son intérieur confortable, offrant amplement d’espace pour le conducteur et les passagers. L’Alfa Romeo GT était disponible avec plusieurs motorisations, y compris des moteurs essence et diesel. Parmi les plus populaires figuraient le moteur essence 2.0 JTS et le moteur diesel 1.9 JTD, qui offraient de bonnes performances et une consommation de carburant efficace. Ce modèle est également équipé de technologies avancées qui améliorent la sécurité et le confort de conduite.
Schéma de la boîte à fusibles de l’Alfa Romeo GT
Cette page présente le schéma de la boîte à fusibles de l’Alfa Romeo GT, essentiel pour l’identification et le remplacement des fusibles. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord et dans le compartiment moteur. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour maintenir le bon fonctionnement du véhicule et son entretien correct est indispensable.
