Alfa Romeo 147 (2001-2005) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Alfa Romeo 147 (2001-2005), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Alfa Romeo 147 (2001-2005) – Schéma des fusibles

Année de fabrication : 2001, 2002, 2003, 2004, 2005.

Fusible allume-cigare Alfa Romeo 147 – (boîte à fusibles dans l’habitacle, fusible F20/20A)

Boîte à fusibles dans le compartiment moteur.

L’accès à la boîte à fusibles se trouve à côté de la batterie.

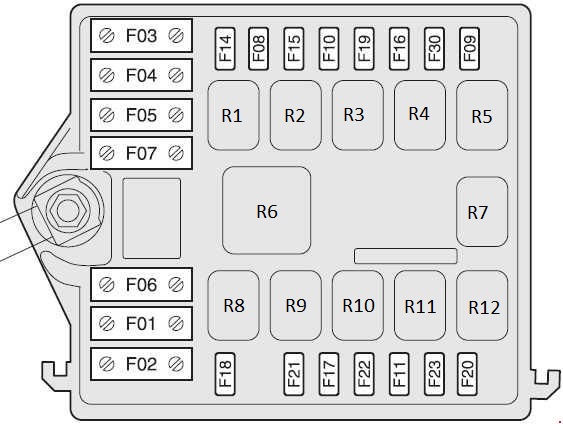

Schéma de la boîte à fusibles

Numéro	Ampères [A]	Description
1	50	Préchauffage des bougies de préchauffage (versions diesel)
2	50	Unité de commande du tableau de bord
3	30	Pompe de transmission Selespeed
4	50	Unité de commande ABS
5	40	Ventilateur de climatisation
6	30	Ventilateur de radiateur (première vitesse – versions essence) ; Ventilateur de radiateur (première vitesse – versions diesel).
7	50 60*	Ventilateur de radiateur (deuxième vitesse – versions essence) ; Ventilateur de radiateur (deuxième vitesse – versions diesel).
8	30	Chauffage auxiliaire
9	20	Essuie-phares
10	15	Klaxon

11	15	Services secondaires (injection électronique)
14	10	Phare droit feux de croisement
15	10	Phare gauche feux de croisement
16	7,5	Système d’injection électronique
17	7,5	Services de base (injection électronique)
18	7,5	Unité de commande d’injection électronique +30
19	7,5	Compresseur de climatisation
20	20	Filtre à huile chauffant (versions diesel)
21	15	Pompe à carburant ; Bobines d’allumage.
22	15 20*	Injecteurs (versions essence) ; Injecteurs (versions diesel).
23
30	10	Feux de brouillard

R1	Relais des phares avec feux de croisement
R2	Relais du ventilateur de chauffage
R3	Relais du klaxon
R4	Relais des feux de brouillard
R5	Relais du lave-phares
R6	Relais du moteur du ventilateur de liquide de refroidissement du moteur 2
R7	Relais d’embrayage du compresseur AC
R8	Relais du moteur du ventilateur de liquide de refroidissement du moteur 1
R9	Relais de la pompe à carburant (FP) – relais de la pompe à essence/carburant-Diesel
R10	Relais de gestion moteur (EC)
R11	–
R12	Relais de chauffage du carburant-Diesel

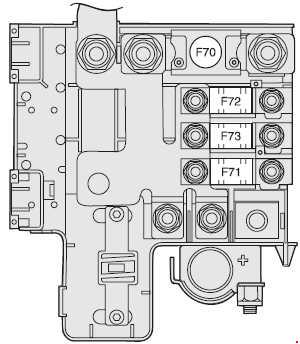

Pour accéder aux fusibles de la boîte à fusibles sur le montant de la batterie, il est nécessaire de retirer le couvercle de protection en appuyant sur les crochets d’ouverture (avant).

Nr	Ampères [A]	Description
70	125 150*	Unité de commande du compartiment moteur (versions essence) ; Unité de commande du compartiment moteur (versions diesel).
71	70	Unité de commande du tableau de bord
72	30	Contacteur d’allumage
73	30	Chauffage auxiliaire

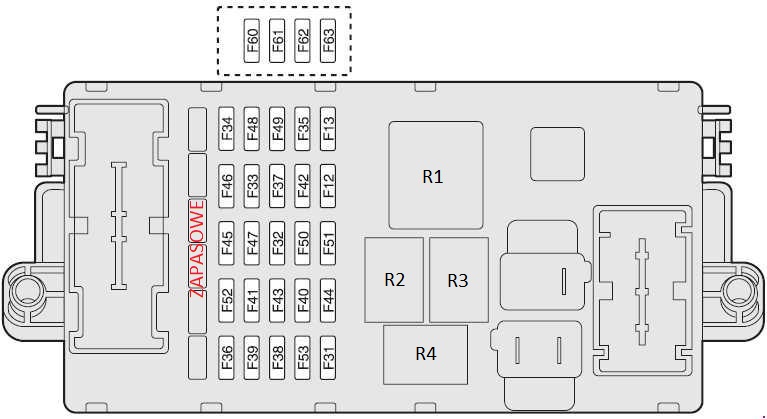

Boîte à fusibles dans l’habitacle de l’Alfa Romeo 147.

L’accès à la boîte à fusibles du tableau de bord s’obtient en desserrant les deux fixations et en retirant le couvercle de protection.

Numéro	Ampères [A]	Description
12	10	Phare droit des feux de brouillard
13	10	Phare gauche des feux de brouillard ; Dispositif de réglage des phares.
31	7,5	Système de climatisation ; Bobines de relais de chauffage.
32	15	Boîte à fusibles Selespeed avec clé +30
33	20	Lève-vitre électrique arrière gauche
34	20	Lève-vitre électrique arrière droit
35	7,5	Éclairage de recul ; Régulateur de vitesse ; Éclairage de la commande de climatisation.
36	10	Unité de commande de remorque
37	10	Feu stop ; Instrument de mesure.
38	20	Verrouillage centralisé des portes
39	15	Climatisation ; Radio ; Navigation ; Services + 30 capteurs de volume ; Prise de diagnostic du système EOBD ; Équipement de téléphone portable ; Contrôle de la porte conducteur ; Contrôle du coffre à bagages.
40	30	Chauffage de la lunette arrière
41	7,5	Rétroviseurs latéraux chauffants – buses chauffantes
42	7,5	Capteur du système VDC ; Capteur d’angle de braquage ; Unité de commande ABS.

43	30	Pare-brise avant – essuie-glace arrière (pompe bidirectionnelle)
44	20	Allume-cigare
45	15	Sièges chauffants électriques
46	15	Toit ouvrant
47	20	Alimentation de l’unité de commande de la porte conducteur
48	20	Alimentation de l’unité de commande de la porte passager
49	7,5	Services supplémentaires Commande d’éclairage
50	7,5	Unité de contrôle des airbags
51	7,5	Boîte à fusibles Selespeed
52	15	Essuie-glace arrière
53	10	Feux de détresse +30 clignotants appareil de mesure
60	25	Déverrouillage électrique du hayon arrière
61	15	Système Bose
62	15	Système Bose
63	20	Toit ouvrant

R1	Relais des sièges avant chauffants
R2	Relais du dégivreur de lunette arrière
R3	Relais d’essuie-glace/arrière
R4	Relais des feux de croisement
