Volvo 850 (1996-1997) – Boîte à fusibles

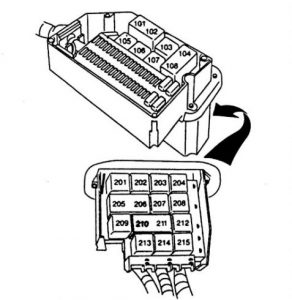

Volvo 850 (1996-1997) – schéma de la boîte à fusibles
Année de fabrication : 1996, 1997.
Le fusible de l’allume-cigare (prise de courant) dans la Volvo 850 (1996-1997) est le fusible 30 dans la boîte à fusibles du compartiment moteur.
Boîte à fusibles
| Position | Description | Ampérage [A] |
| 1 | LH 3.2 Injection multipoint (MFI) EZ 129 K Allumage distributeur (01), Motronic 4.3 / 4.4 SFI, système d’alimentation et d’allumage Femx 5.2 Relais principal, système d’alimentation Fen 5.2 (MFI) Transmission automatique |
15 |
| 2 | Pompe à carburant, alarme | 15 |
| 3 | Capteur de température des gaz d’échappement (Japon) Éclairage intérieur |
10 |
| 4 | Inhibition électronique de démarrage
(antidémarrage) |
10 |
| 5 | Ventilateur à 4 vitesses
(voiture avec recirculation) |
30 |
| 6 | Verrouillage centralisé. Alarme,
Relais de signalisation de verrouillage Relais de porte conducteur (verrouillage centralisé en 2 étapes) |
25 |
| 7 | Radio | 15 |
| 8 | Inhibition électronique de démarrage
(antidémarrage) |
10 |
| 9 | ABS | 30 |
| 10 | Siège arrière chauffant | 15 |
| 11 | Lunette arrière chauffante,
Rétroviseurs latéraux chauffants |
30 |
| 12 | Feux stop (freins) | 10 |
| 13 | Feux de détresse.
Clignotants, feux de croisement, alarme |
15 |
| 14 | ABS | 30 |
| 15 | + Barre 30 (1512) Éclairage intérieur, Éclairage de la boîte à gants, Éclairage Feux d’avertissement de porte ouverte, Éclairage du coffre, Prise de diagnostic. au capteur |
10 |
| 16 | Antenne électrique.
Changeur de CD. (Prise de remorque), (Accessoires) |
30 |
| 17 | Avertissement Kev | 10 |
| 18 | Phares antibrouillard avant | 15 |
| 19 | Phares longue portée gauche | 15 |
| 20 | Faisceau de phares longue portée
(accessoires) |
15 |
| 21 | Phares de croisement gauche | 15 |
| 22 | Phares de croisement. droit | 15 |
| 23 | Éclairage de stationnement,
éclairage de plaque d’immatriculation |
10 |
| 24 | Éclairage de stationnement.
Capteur de coupure de défaillance d’ampoule |
10 |
| 25 | Phares antibrouillard arrière,
Phares antibrouillard arrière |
10 |
| 26 | Sièges avant chauffants.
Rétroviseurs extérieurs électriques |
25 |
| 27 | Éclairage de secours,
Clignotants |
15 |
| 28 | Barre + 151 (15/4) : Lunette arrière chauffante. Rétroviseurs chauffants latéraux, Rappel de ceinture de sécurité, Régulateur de vitesse, Capteur d’avertissement de défaillance d’ampoule, transmission automatique avec verrouillage P-shift, siège arrière chauffant |
10 |
| 29 | ABS | 15 |
| 30 | Allume-cigare | 10 |
| 31 | Ventilateurs. vitesse 1-3
(voiture avec recirculation). Ventilateurs. vitesse 1-4 (voiture sans recirculation). Unité de climatisation. Recirculation |
25 |
| 32 | Radio.
verrouillage centralisé/alarme à distance |
10 |
| 33 | + Barre X (15/8) Contrôle de la longueur du faisceau. Lave-glace arrière/Essuie-glaces |
15 |
| 34 | Essuie-glace/lave-glace de pare-brise,
klaxon Essuie-glace/lave-glace |
25 |
| 35 | Éclairage des instruments et des commandes,
Éclairage de l’allume-cigare toit ouvrant |
10 |
| 36 | Type précoce : Réserve Type tardif : Sirène d’alarme |
– |
Fusibles automatiques
| Position | Description |
| 37 | Vitres électriques,
Toit électrique |
| 38 | Réserve |
| 39 | Siège électrique : gauche |
| 40 | Siège électrique : droit |
À propos de la Volvo 850 (1996-1997)
La Volvo 850, produite de 1996 à 1997, est réputée pour sa fiabilité et sa sécurité, caractéristiques de la marque automobile suédoise. Ce modèle était disponible en plusieurs versions, y compris des berlines et des breaks, et offrait diverses options de motorisation. Parmi les moteurs les plus courants figuraient des cinq cylindres en ligne de 2.0 à 2.5 litres, qui offraient une puissance suffisante tout en étant économes en carburant. La Volvo 850 était également équipée de dispositifs de sécurité avancés, tels que l’ABS et les airbags, ce qui a contribué à sa popularité auprès des conducteurs recherchant un véhicule sûr et confortable.
Schéma de la boîte à fusibles Volvo 850
Cette page présente le schéma de la boîte à fusibles de la Volvo 850, essentiel pour l’entretien et les réparations du véhicule. Sur ce modèle, la boîte à fusibles se trouve généralement sous le capot et à l’intérieur du véhicule, souvent sous le tableau de bord. Les diagrammes de cette page détaillent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des composants électriques du véhicule.
