Skoda Superb (2001-2009) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Skoda Superb (2001-2009), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Skoda Superb (2001-2004) – schéma de distribution des fusibles
Année de fabrication : 2001, 2002, 2003, 2004.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Superb (2001-2004) est le fusible 33 dans la distribution des fusibles.
Distribution des fusibles
| Numéro | Description | Amp [A] |
| 1 | Buses chauffantes pour essuie-glaces
de pare-brise. |
5 |
| 2 | Clignotants | 10 |
| 3 | Non attribué | – |
| 4 | Éclairage de la plaque d’immatriculation | 5 |
| 5 | Tableau de bord ;
Feux de détresse ; Sièges chauffants ; Régulateur de vitesse ; Réglage des rétroviseurs extérieurs ; Éclairage des commandes et interrupteurs ; Affichage de la température extérieure ; Climatisation ; Aide au stationnement ; Système de navigation ; Volant multifonction. |
10 |
| 6 | Chauffage du rétroviseur extérieur | 5 |
| 7 | ABS, EDS, ASR, ESP ;
Régulateur de vitesse ; Électronique moteur. |
10 |
| 8 | Réglage automatique des phares | 5 |
| 9 | Aide au stationnement | 5 |
| 10 | Changeur de CD ;
Téléphone portable ; Volant multifonction. |
5 |
| 11 | Sièges à réglage électrique | 5 |
| 12 | Alimentation de la prise de diagnostic | 10 |
| 13 | Feux stop | 10 |
| 14 | Contrôle du verrouillage centralisé ;
Éclairage intérieur. |
10 |
| 15 | Tableau de bord ;
Climatisation ; Boîte de vitesses automatique ; Mémorisation des réglages des rétroviseurs extérieurs et du système de navigation. |
10 |
| 16 | ESP | 5 |
| 17 | Système radio bidirectionnel,
véhicules spéciaux. |
10 |
| 18 | Phare droit (feux de croisement) | 10 |
| 19 | Phare gauche (feux de route) | 10 |
| 20 | Feux de croisement droits | 15 |
| 21 | Feux de croisement gauches | 15 |
| 22 | Éclairage de position côté droit | 5 |
| 23 | Éclairage de position côté gauche | 5 |
| 24 | Système de pulvérisation du pare-brise ;
Pompe d’essuie-glace de pare-brise et interrupteur intermittent |
25 |
| 25 | Ventilateur d’air frais ;
Climatisation ; Climatronic. |
30 |
| 26 | Chauffage de la lunette arrière ;
Recirculation de l’air. |
30 |
| 27 | Non attribué | – |
| 28 | Pompe à carburant ;
Pompe supplémentaire pour diesel. |
20 |
| 29 | Contrôle moteur | 20 |
| 30 | Toit ouvrant et coulissant électrique | 20 |
| 31 | Feux de recul, régulateur de vitesse ;
Boîte de vitesses automatique ; Rétroviseur intérieur à atténuation automatique. |
15 |
| 32 | Contrôle moteur ;
Régulateur de vitesse. |
20 |
| 33 | Allume-cigare | 15 |
| 34 | Contrôle moteur | 15 |
| 35 | Attelage de remorque | 30 |
| 36 | Feux de brouillard | 15 |
| 37 | Radio ;
Navigation. |
20 |
| 38 | Verrouillage centralisé | 15 |
| 39 | Système de feux de détresse | 15 |
| 40 | Klaxon | 25 |
| 41 | Non attribué | – |
| 42 | ESP | 25 |
| 43 | Contrôle moteur | 15 |
| 44 | Chauffage des sièges | 30 |

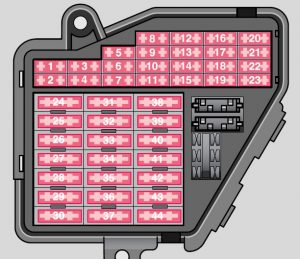

Skoda Superb (2005) – schéma de la boîte à fusibles
Année de fabrication : 2005.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Superb (2005) est le fusible 33 dans la boîte à fusibles.
Boîte à fusibles
| Numéro | Description | Amp [A] |
| 1 | Buses chauffantes pour essuie-glace | 5 |
| 2 | Clignotants | 10 |
| 3 | Non attribué | – |
| 4 | Éclairage de la plaque d’immatriculation | 5 |
| 5 | Tableau de bord – voyants ; Chauffage des sièges ; Régulateur de vitesse ; Réglage des rétroviseurs extérieurs ; Éclairage des commandes et interrupteurs ; Affichage de la température extérieure ; Climatisation ; Système d’aide au stationnement acoustique ; Système de navigation ; Volant multifonction. | 10 |
| 6 | Chauffage du rétroviseur extérieur | 5 |
| 7 | ABS, EDS, ASR, ESP ; Régulateur de vitesse ; Électronique moteur. | 10 |
| 8 | Réglage automatique des phares | 5 |
| 9 | Aide au stationnement | 5 |
| 10 | Changeur de CD ; Téléphone portable ; Volant multifonction. | 5 |
| 11 | Sièges à réglage électrique a) | 5 |
| 12 | Alimentation de la prise de diagnostic | 10 |
| 13 | Feux stop | 10 |
| 14 | Commande de verrouillage centralisé ; Éclairage intérieur. | 10 |
| 15 | Tableau de bord ; Climatisation ; Boîte de vitesses automatique ; Mémoire des réglages des rétroviseurs extérieurs ; Système de navigation. | 10 |
| 16 | ESP | 5 |
| 17 | Système radio bidirectionnel, véhicules spéciaux (police, etc.) | 10 |
| 18 | Phare droit (feux de croisement) | 10 |
| 19 | Phare gauche (feux de route) | 10 |
| 20 | Feux de croisement droits | 15 |
| 21 | Feux de croisement gauches | 15 |
| 22 | Éclairage de position côté droit | 5 |
| 23 | Éclairage de position côté gauche | 5 |
| 24 | Buse de pulvérisation d’essuie-glace ; Pompe d’essuie-glace et interrupteur intermittent. | 25 |
| 25 | Ventilateur d’air frais ; Climatisation ; Climatronic. | 30 |
| 26 | Chauffage de la lunette arrière ; Recirculation de l’air. | 30 |
| 27 | Non attribué | – |
| 28 | Pompe à carburant, pompe supplémentaire pour diesel | 20 |
| 29 | Contrôle moteur | 20 |
| 30 | Toit ouvrant et coulissant électrique | 20 |
| 31 | Feux de recul ; Régulateur de vitesse ; Boîte de vitesses automatique ; Rétroviseur à atténuation automatique. | 15 |
| 32 | Contrôle moteur ; Régulateur de vitesse. | 20 |
| 33 | Allume-cigare | 15 |
| 34 | Contrôle moteur | 15 |
| 35 | Attelage de remorque | 30 |
| 36 | Feux de brouillard | 15 |
| 37 | Radio, navigation | 20 |
| 38 | Verrouillage centralisé | 15 |
| 39 | Système de feux de détresse | 15 |
| 40 | Klaxon | 25 |
| 41 | Non attribué a) | – |
| 42 | ESP | 25 |
| 43 | Contrôle moteur | 15 |
| 44 | Chauffage des sièges | 30 |
| a) à partir de 09/2005 non attribué | ||
Skoda Superb (2006-2007) – schéma de la boîte à fusibles
Année de fabrication : 2006, 2007.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Superb (2006-2007) est le fusible 33 dans la boîte à fusibles.
Boîte à fusibles
| N° | Description | Amp [A] |
| 1 | Buses chauffantes pour essuie-glaces de pare-brise. | 5 |
| 2 | Clignotants | 10 |
| 3 | Non attribué | – |
| 4 | Éclairage de la plaque d’immatriculation | 5 |
| 5 | Tableau de bord ; Feux de détresse ; Chauffage des sièges ; Régulateur de vitesse ; Réglage des rétroviseurs extérieurs ; Éclairage des commandes et interrupteurs ; Affichage de la température extérieure ; Climatisation ; Système d’aide au stationnement acoustique ; Système de navigation ; Volant multifonction. | 10 |
| 6 | Chauffage du rétroviseur extérieur | 5 |
| 7 | ABS, EDS, ASR, ESP ; Régulateur de vitesse ; Électronique moteur. | 10 |
| 8 | Réglage automatique des phares | 5 |
| 9 | Aide au stationnement | 5 |
| 10 | Changeur de CD ; Téléphone portable ; Volant multifonction. | 5 |
| 11 | Lecteur DVD | 7,5 |
| 12 | Alimentation de la prise de diagnostic | 10 |
| 13 | Feux stop | 10 |
| 14 | Commande de verrouillage centralisé ; Éclairage intérieur. | 10 |
| 15 | Tableau de bord ; Climatisation ; Boîte de vitesses automatique ; Mémoire des réglages des rétroviseurs extérieurs et du système de navigation. | 10 |
| 16 | ESP | 5 |
| 17 | Système radio bidirectionnel, véhicules spéciaux (police, etc.). | 10 |
| 18 | Phare droit (feux de croisement) | 10 |
| 19 | Phare gauche (feux de route) | 10 |
| 20 | Feux de croisement droits | 15 |
| 21 | Feux de croisement gauches | 15 |
| 22 | Lampe de position droite | 5 |
| 23 | Lampe de position gauche | 5 |
| 24 | Système de pulvérisation du pare-brise ; Pompe d’essuie-glace de pare-brise et interrupteur intermittent. | 25 |
| 25 | Ventilateur d’air frais ; Climatisation ; Climatronic. | 30 |
| 26 | Chauffage de la lunette arrière ; Recirculation de l’air. | 30 |
| 27 | Non attribué | – |
| 28 | Pompe à carburant ; Pompe supplémentaire pour diesel. | 20 |
| 29 | Contrôle moteur | 20 |
| 30 | Toit ouvrant électrique ; Lecteur DVD. | 20 / 7,5 |
| 31 | Feux de recul ; Régulateur de vitesse ; Boîte de vitesses automatique ; Rétroviseur intérieur à atténuation automatique. | 15 |
| 32 | Contrôle moteur ; Régulateur de vitesse. | 20 |
| 33 | Allume-cigare | 15 |
| 34 | Contrôle moteur | 15 |
| 35 | Prise pour remorque | 30 |
| 36 | Feux de brouillard | 15 |
| 37 | Radio ; Navigation. | 20 |
| 38 | Verrouillage centralisé | 15 |
| 39 | Système d’éclairage d’urgence | 15 |
| 40 | Klaxon | 25 |
| 41 | Non attribué | – |
| 42 | ESP | 25 |
| 43 | Contrôle moteur | 15 |
| 44 | Chauffage des sièges | 30 |
Skoda Superb (2008-2009) – schéma de la boîte à fusibles
Année de fabrication : 2008, 2009.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Superb (2008-2009) est le fusible 35 dans la boîte à fusibles.

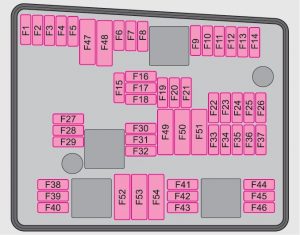

Boîte à fusibles dans le compartiment moteur
Version 1
| N° | Description | Ampérage [A] |
| F1 | Phare avant droit ; Phare arrière droit | 30 |
| F2 | Vannes ABS | 20 |
| F3 | Non attribué | – |
| F4 | Non attribué | – |
| F5 | Klaxon | 15 |
| F6 | Alimentation pour borne 15 (allumage activé). | 40 |
| F7 | Non attribué | – |
| F8 | Non attribué | – |
| F9 | Vannes | 10 |
| F10 | Non attribué | – |
| F11 | Sonde lambda | 10 |
| F12 | Sonde lambda | 15 |
| F13 | Unité de commande de la boîte de vitesses automatique. | 15 |
| F14 | Non attribué | – |
| F15 | Pompe à eau | 10 |
| F16 | Non attribué | – |
| F17 | Instrument de mesure ; Levier d’essuie-glace de pare-brise et levier de clignotants. | 5 |
| F18 | Amplificateur audio (système audio) | 30 |
| F19 | Radio | 15 |
| F20 | Téléphone | 5 |
| F21 | Non attribué | – |
| F22 | Non attribué | – |
| F23 | Unité de commande moteur | 10 |
| F24 | Unité de commande pour bus CAN | 5 |
| F25 | Non attribué | – |
| F26 | Non attribué | – |
| F27 | Vanne de dosage de carburant | 15 |
| F28 | Unité de commande moteur | 15 |
| F29 | Relais principal | 5 |
| F30 | Unité de commande pour chauffage auxiliaire. | 20 |
| F31 | Essuie-glace avant | 30 |
| F32 | Non attribué | – |
| F33 | Non attribué | – |
| F34 | Non attribué | – |
| F35 | Non attribué | – |
| F36 | Non attribué | – |
| F37 | Non attribué | – |
| F38 | Ventilateur de radiateur, vannes | 10 |
| F39 | Non attribué | – |
| F40 | Non attribué | – |
| F41 | Non attribué | – |
| F42 | Non attribué | – |
| F43 | Allumage | 30 |
| F44 | Non attribué | – |
| F45 | Non attribué | – |
| F46 | Non attribué | – |
| F47 | Phare avant gauche ; Phare arrière gauche | 30 |
| F48 | Pompe ABS | 40 |
| F49 | Non attribué | – |
| F50 | Non attribué | – |
| F51 | Non attribué | – |
| F52 | Relais d’alimentation – borne a) | 40 |
| F53 | Accessoires | 50 |
| F54 | Non attribué | – |
| a) Pour éviter de décharger inutilement la batterie lors du démarrage du moteur, les éléments électriques de cette borne sont automatiquement désactivés. | ||

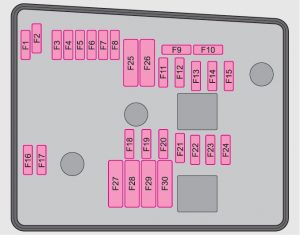

Version 2
| Numéro | Description | Ampérage [A] |
| F1 | Non attribué | – |
| F2 | Unité de commande de la boîte de vitesses automatique DQ 200. | 30 |
| F3 | Circuit de mesure | 5 |
| F4 | Vannes ABS | 30/20 |
| F5 | Unité de commande de la boîte de vitesses automatique DQ250. | 15 |
| F6 | Instrument de mesure ; Levier d’essuie-glace de pare-brise et levier de clignotants. | 5 |
| F7 | Borne d’alimentation 15 ; Démarrage. | 40 |
| F8 | Radio | 15 |
| F9 | Téléphone | 5 |
| F10 | Unité de commande moteur ; Relais principal. | 5/10 |
| F11 | Unité de commande pour chauffage auxiliaire | 20 |
| F12 | Unité de commande pour bus CAN | 5 |
| F13 | Unité de commande moteur | 15/30 |
| F14 | Allumage | 20 |
| F15 | Sonde lambda – essence | 10 |
| Relais du système de bougies de préchauffage et de la pompe à carburant – Diesel | 5 | |
| F 16 | Phare principal avant droit ; Phare arrière droit. | 30 |
| F17 | Klaxon | 15 |
| F18 | Amplificateur audio (système audio) | 30 |
| F19 | Essuie-glace avant | 30 |
| F20 | Vanne de dosage de carburant | 20 |
| Pompe à eau | 10 | |
| F21 | Sonde lambda | 10/15 |
| F22 | Non attribué | – |
| F23 | Relais principal | 5 |
| Vannes | 10 | |
| Pompe haute pression | 15 | |
| F24 | Ventilateur | 30/40 |
| F25 | Pompe ABS | 30/40 |
| F26 | Phare principal gauche | 30 |
| F27 | Unité de commande du système de bougies de préchauffage | 50 |
| F28 | Non attribué | – |
| F29 | Équipement supplémentaire | 50 |
| F30 | Relais d’alimentation – borne X a) | 50 |
| a) Pour éviter de décharger inutilement la batterie lors du démarrage du moteur, les éléments électriques de cette borne sont automatiquement désactivés. | ||

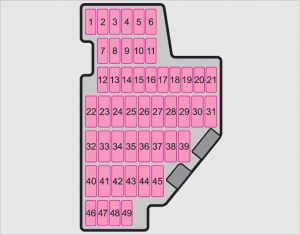

Schéma des fusibles dans le tableau de bord
| N° | Description | Ampérage [A] |
| 1 | Prise de diagnostic ; Unité de commande moteur ; Relais EKP ; Unité de commande EKP. | 7,5 |
| 2 | Unité de commande ABS, ESP ; Interrupteur du système de contrôle de la pression des pneus ; Capteur de frein. | 5 |
| 3 | Interrupteur et unité de commande d’airbag | 5 |
| 4 | WIV ; Feu de position ; Rétroviseur à atténuation automatique ; Capteur de pression ; Préparation pour téléphone. | 5 |
| 5 | Unité de commande pour le réglage de l’angle des phares et la rotation des projecteurs ; Unité de commande pour l’aide au stationnement. | 5 |
| 6 | Instrument de mesure ; Unité de commande pour la direction assistée électromécanique ; Haldex, | 5 |
| 7 | Chauffage de la vanne ; Débitmètre massique d’air. | 10 |
| 8 | Unité de commande pour la détection de remorque | 5 |
| 9 | Relais de chauffage stationnaire | 5 |
| 10 | Phare avant principal adaptatif gauche | 10 |
| 11 | Phare avant principal adaptatif droit | 10 |
| 12 | Verrouillage centralisé des portes avant | 10 |
| 13 | Prise de diagnostic ; Interrupteur d’éclairage ; Capteur de pluie ; Horloge. | 7,5 |
| 14 | Verrouillage centralisé et capot | 15 |
| 15 | Unité de commande centrale – éclairage intérieur | 7,5 |
| 16 | Climatisation | 7,5 |
| 17 | Verrouillage centralisé des portes arrière | 10 |
| 18 | Non attribué | – |
| 19 | Non attribué | – |
| 20 | ABS ; ESP ; Aide au démarrage en côte. | 5 |
| 21 | Non attribué | – |
| 22 | Ventilateur d’air pour Climatronic | 40 |
| 23 | Pare-brise | 30 |
| 24 | Verrouillage du levier de vitesses | 5 |
| 25 | Chauffage de la lunette arrière | 25 |
| Relais de chauffage de la lunette arrière pour le chauffage et la ventilation supplémentaire | 30 | |
| 26 | Prise de courant dans le coffre | 25 |
| 27 | Relais de pompe à carburant, | 15 |
| Relais de pompe à carburant ; Unité de commande de pompe à carburant ; Vannes d’injection. | 20 | |
| 28 | Non attribué | – |
| 29 | Non attribué | – |
| 30 | Non attribué | – |
| 31 | Non attribué | – |
| 32 | Vitres arrière électriques | 30 |
| 33 | Toit ouvrant électrique coulissant-inclinable | 25 |
| 34 | Alarme, klaxon de secours | 5 |
| 35 | Allume-cigare avant et arrière | 25 |
| 36 | Système de nettoyage des phares | 20 |
| 37 | Chauffage des sièges avant | 20 |
| 38 | Sièges arrière chauffants | 20 |
| 39 | Non attribué | – |
| 40 | Ventilateur de climatisation ; Relais de chauffage et de ventilation stationnaire | 40 |
| 41 | Non attribué | – |
| 42 | Interrupteur d’éclairage | 5 |
| 43 | Dispositif d’attelage | 15 |
| 44 | Dispositif d’attelage | 20 |
| 45 | Dispositif d’attelage | 15 |
| 46 | Buses de lave-glace chauffantes ; Relais de chauffage et de ventilation stationnaire ; Interrupteur de chauffage de siège. | 5 |
| 47 | Non attribué | – |
| 48 | Non attribué | – |
| 49 | Non attribué | – |
À propos de la Skoda Superb (2001-2009)
Le modèle Škoda Superb, produit entre 2001 et 2009, est réputé pour son élégance et son espace, ce qui en fait un choix idéal pour les familles et les voyageurs d’affaires. Cette voiture de classe moyenne supérieure offre un confort de conduite et une large gamme d’options de motorisation. Parmi les moteurs les plus populaires figurent le moteur essence 1.8T et le moteur diesel 1.9 TDI, connus pour leur fiabilité et leur efficacité. La Superb de première génération se distingue également par la qualité de sa finition intérieure et par de nombreuses technologies modernes qui améliorent le confort et la sécurité de conduite.
Schéma de la boîte à fusibles de la Skoda Superb
Cette page présente le schéma de la boîte à fusibles pour le modèle Škoda Superb, indispensable pour l’entretien et les réparations du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des équipements électriques du véhicule.
