Skoda Octavia (2010-2016) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Skoda Octavia (2010-2016), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Skoda Octavia (2010) – schéma des fusibles

Année de fabrication : 2010

Boîte à fusibles dans le compartiment moteur

Numéro	Description	Ampérage [A]
F1	Non attribué	–
F2	Unité de commande de la transmission automatique DQ 200	30
F3	Circuit de mesure	5
F4	Vannes pour ABS	30/20
F5	Unité de commande de la transmission automatique	15
F6	Tableau de bord, levier d’essuie-glace avant et levier de clignotants	5
F7	Borne d’alimentation 15, démarreur	40
F8	Radio	15
F9	Téléphone	5
F10	Unité de commande du moteur, relais principal	5/10
F11	Unité de commande pour chauffage auxiliaire	20
F12	Unité de commande pour bus CAN	5
F13	Unité de commande du moteur	15/30
F14	Allumage	20
F15	Sonde lambda, capteur NOx, relais de pompe à carburant	15
	Relais du circuit des bougies d’allumage	5
F 16	Unité de commande principale, phare droit, feu arrière droit	30
F17	Klaxon	15

F18	Amplificateur pour processeur audio numérique	30
F19	Essuie-glace avant	30
F20	Pompe à eau	10
	Vanne de dosage de carburant	20
F21	Sonde lambda	10/15
	Pompe à vide	20
F22	Interrupteur de pédale d’embrayage, interrupteur de pédale de frein	5
F23	Pompe à air secondaire	5
	Débitmètre massique d’air	10
	Pompe à carburant haute pression	15
F24	Filtre à charbon actif, vanne de recirculation des gaz d’échappement	10
F25	Pompe pour ABS	30/40
F26	Unité de commande principale, phare gauche, feu arrière gauche	30
F27	Pompe à air secondaire	40
	Préchauffage	50
F28	Non attribué	–
F29	Borne d’alimentation 30	50
F30	Borne Xa)	40
a) Pour éviter de décharger inutilement la batterie lors du démarrage du moteur, les éléments électriques de cette borne sont automatiquement désactivés.

Boîte à fusibles dans le tableau de bord

Numéro	Description	Ampérage [A]
1	Port de diagnostic, unité de commande du moteur, pompe à carburant électrique	10
2	Unité de commande ABS, ESP	5
3	Airbag	5
4	Chauffage, Climatisation, Feux de recul	5
5	Unité de commande pour le réglage des phares	5
6	Tableau de bord, Unité de commande de la transmission automatique, Unité de commande de la direction assistée électromécanique, Aide au stationnement ; Embrayage Haldex	5
7	Non attribué	–
8	Non attribué	–
9	Non attribué	–
10	Non attribué	–
11	Non attribué	–
12	Verrouillage centralisé	10
13	Port de diagnostic, interrupteur d’éclairage	10
14	Unité de commande de la transmission automatique, blocage du levier de vitesses	5
15	Unité de commande principale – éclairage intérieur	7,5
16	Climatronic	10
17	Non attribué	–
18	Non attribué	–
19	Unité de commande pour la détection de remorque	5
20	Non attribué	–
21	Clignotants gauche et droit	10
22	Ventilateur d’air pour Climatronic	40
23	Pare-brise	30
24	Allume-cigare	25

25	Chauffage de la lunette arrière	25
	Chauffage de la lunette arrière, Chauffage et ventilation stationnaire	30
26	Prise d’alimentation dans le coffre	20
27	Relais de pompe à carburant, injecteurs (moteur diesel)	15
28	Non attribué	–
29	Unité de commande du moteur, ventilateur de chauffage de base	10
30	Unité de commande de la transmission automatique	20
31	Pompe à vide	20
32	Vitres arrière électriques	30
33	Toit ouvrant et coulissant électrique	25
34	Unité de commande des fonctions de confort	20
35	Système d’alarme antivol	5
36	Système de nettoyage des phares	20
37	Sièges avant chauffants	30
38	Sièges arrière chauffants	30
39	Non attribué	–
40	Ventilateur d’air pour chauffage et climatisation	40
41	Essuie-glace arrière	15
42	Non attribué	–
43	Dispositif d’attelage	15
44	Dispositif d’attelage	20
45	Dispositif d’attelage	15
46	Buses chauffantes pour essuie-glace avant	5
47	Relais de chauffage stationnaire	5
48	Non attribué	–
49	Interrupteur d’éclairage	5

Skoda Octavia (2011) – schéma des fusibles

Année de fabrication : 2011

Boîte à fusibles dans le compartiment moteur

Numéro	Description	Ampérage [A]
F1	Non attribué	–
F2	Unité de commande de la transmission automatique DQ 200	30
F3	Circuit de mesure	5
F4	Vannes ABS	30/20
F5	Unité de commande de la transmission automatique	15
F6	Tableau de bord, levier d’essuie-glace avant et levier de clignotants	5
F7	Borne d’alimentation 15, démarreur	40
F8	Radio	15
F9	Téléphone	5
F10	Unité de commande du moteur, relais principal	5/10
F11	Unité de commande pour chauffage auxiliaire	20
F12	Unité de commande pour bus CAN	5
F13	Unité de commande du moteur	15/30
F14	Allumage	20
F15	Sonde lambda	15
	Relais du système de bougies de préchauffage	5
F 16	Unité de commande, phare droit, feu arrière droit	30
F17	Klaxon	15

F18	Amplificateur pour processeur audio numérique	30
F19	Essuie-glace avant	30
F20	Pompe à eau	10
	Vanne de dosage de carburant	20
F21	Sonde lambda	10/15
	Pompe à vide	20
F22	Interrupteur de pédale d’embrayage, interrupteur de pédale de frein	5
F23	Pompe à air secondaire	5
	Débitmètre massique d’air	10
	Pompe à carburant haute pression	15
F24	Filtre à charbon actif, vanne de recirculation des gaz d’échappement	10
F25	Pompe pour ABS	30/40
F26	Unité de commande, phare gauche, feu arrière gauche	30
F27	Pompe à air secondaire	40
	Système de bougies de préchauffage	50
F28	Non attribué	–
F29	Borne d’alimentation 30	50
F30	Borne Xa)	40
a) Pour éviter de décharger inutilement la batterie lors du démarrage du moteur, les éléments électriques de cette borne sont automatiquement désactivés.

Boîte à fusibles dans le tableau de bord

Numéro	Description	Ampérage [A]
1	Fusible de diagnostic, unité de commande du moteur, pompe à carburant électrique	10
2	Unité de commande ABS, ESP	5
3	Airbag	5
4	Chauffage, Climatisation, Feux de recul	5
5	Unité de commande pour le réglage des phares	5
6	Tableau de bord, Unité de commande de la transmission automatique, Unité de commande de la direction assistée électromécanique, Aide au stationnement ; Embrayage Haldex	5
7	Non attribué	–
8	Non attribué	–
9	Non attribué	–
10	Non attribué	–
11	Non attribué	–
12	Verrouillage centralisé	10
13	Fusible de diagnostic, interrupteur d’éclairage	10
14	Unité de commande de la transmission automatique, blocage du levier de vitesses	5
15	Unité de commande – éclairage intérieur	7,5
16	Climatronic	10
17	Non attribué	–
18	Non attribué	–
19	Unité de commande pour la détection de remorque	5
20	Non attribué	–
21	Clignotants gauche et droit	10
22	Ventilateur d’air pour Climatronic	40
23	Pare-brise	30
24	Allume-cigare	25

25	Chauffage de la lunette arrière	25
	Chauffage de la lunette arrière, Chauffage et ventilation stationnaire	30
26	Boîte à fusibles d’alimentation dans le coffre	20
27	Relais de pompe à carburant, injecteurs (moteur diesel)	15
28	Non attribué	–
29	Unité de commande du moteur, ventilateur de chauffage de base	10
30	Unité de commande de la transmission automatique	20
31	Pompe à vide	20
32	Vitres arrière électriques	30
33	Toit ouvrant et coulissant électrique	25
34	Unité de commande des fonctions de confort	20
35	Système d’alerte antivol	5
36	Système de nettoyage des phares	20
37	Sièges avant chauffants	30
38	Sièges arrière chauffants	30
39	Non attribué	–
40	Ventilateur d’air pour chauffage et climatisation	40
41	Essuie-glace arrière	15
42	Non attribué	–
43	Dispositif d’attelage	15
44	Dispositif d’attelage	20
45	Dispositif d’attelage	15
46	Buses chauffantes pour essuie-glace avant	5
47	Relais de chauffage stationnaire	5
48	Non attribué	–
49	Interrupteur d’éclairage	5

Skoda Octavia (2012) – schéma de la boîte à fusibles

Année de fabrication : 2012.

Le fusible de l’allume-cigare (prise de courant) de la Skoda Octavia (2012) est le fusible 47 de la boîte à fusibles

Boîte à fusibles dans le compartiment moteur

N°	Description
F1	Non attribué
F2	Contrôleur de transmission automatique DQ 200
F3	Circuit de mesure
F4	Vannes pour ABS
F5	Contrôleur de transmission automatique
F6	Tableau de bord ; Levier d’essuie-glace avant ; Levier de clignotants.
F7	Connexion d’alimentation 15 ; Moteur de démarrage.
F8	Radio
F9	Non attribué
F10	Unité de commande du moteur ; Relais principal.
F11	Unité de commande pour chauffage additionnel
F12	Unité de commande pour bus CAN
F13	Unité de commande du moteur
F14	Allumage
F15	Sonde lambda
	Relais du système de bougies de préchauffage
F 16	Contrôleur central ; Phare droit ; Feu arrière droit.

F17	Klaxon
F18	Amplificateur pour processeur audio numérique
F19	Essuie-glace avant
F20	Pompe à eau
	Vanne de dosage de carburant
F21	Sonde lambda
F22	Interrupteur de pédale d’embrayage ; Interrupteur de pédale de frein.
F23	Pompe à air secondaire
	Débitmètre massique d’air
	Pompe à carburant haute pression
F24	Filtre à charbon actif, vanne de recirculation des gaz d’échappement
F25	Pompe pour ABS
F26	Module de commande central ; Phare gauche ; Feu arrière gauche.
F27	Pompe à air secondaire
	Système de bougies de préchauffage
F28	Non attribué
F29	Connexion d’alimentation 30
F30	Borne Xa)
a) Pour éviter de décharger inutilement la batterie lors du démarrage du moteur, les éléments électriques de cette connexion sont automatiquement désactivés.

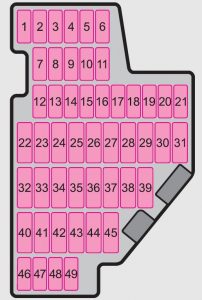

Boîte à fusibles dans le tableau de bord

N°	Description
1	Prise de diagnostic ; Contrôleur moteur ; Pompe à carburant électrique.
2	Unité de commande ABS, ESP
3	Airbag
4	Chauffage ; Climatisation ; Feux de recul.
5	Unité de commande pour le réglage des phares
6	Tableau de bord, Unité de commande de la transmission automatique, Unité de commande de la direction assistée électromécanique, Aide au stationnement ; Embrayage Haldex.
7	Non attribué
8	Non attribué
9	Non attribué
10	Non attribué
11	Non attribué
12	Verrouillage centralisé
13	Prise de diagnostic ; Interrupteur d’éclairage.
14	Contrôleur de transmission automatique ; Verrouillage du levier de vitesses.
15	Unité de commande centrale – éclairage intérieur
16	Climatronic
17	Non attribué
18	Essuie-glace arrière
19	Unité de commande pour la détection de remorque
20	Non attribué
21	Clignotants gauche et droit
22	Ventilateur d’air pour Climatronic
23	Pare-brise
24	Allume-cigare

25	Chauffage de la lunette arrière
	Chauffage de la lunette arrière, Chauffage auxiliaire (chauffage et ventilation à l’arrêt).
26	Source d’alimentation dans le coffre
27	Relais de pompe à carburant, injecteurs (moteur diesel)
28	Radio
29	Contrôleur moteur ; Réchauffeur de carter d’huile.
30	Contrôleur de transmission automatique
31	Pompe à vide
32	Vitres arrière électriques
33	Toit ouvrant et coulissant électrique
34	Unité de commande des fonctions de confort
35	Alarme antivol
36	Système de nettoyage des phares
37	Sièges avant chauffants
38	Sièges arrière chauffants
39	Tableau de bord ; Levier d’essuie-glace avant ; Levier de clignotants
40	Ventilateur d’air pour chauffage et climatisation
41	Non attribué
42	Non attribué
43	Dispositif d’attelage
44	Dispositif d’attelage
45	Dispositif d’attelage
46	Sièges chauffants
47	Relais de chauffage à l’arrêt
48	Téléphone
49	Interrupteur d’éclairage

Skoda Octavia (2013) – schéma de la boîte à fusibles

Année de fabrication : 2013.

Le fusible de l’allume-cigare (prise de courant) de la Ford Ka (2010.11.01-2014.10.31) est le fusible F85 de la boîte à fusibles

Boîte à fusibles dans le tableau de bord

Numéro	Description
1	Non attribué
2	Non attribué
3	Non attribué
4	Non attribué
5	Unité de commande du bus de données
6	Capteur d’alarme
7	Contrôleur du système de climatisation, chauffage ; Récepteur pour télécommande de chauffage stationnaire ; Levier de transmission automatique ; Relais de chauffage de la lunette arrière ; Relais de chauffage du pare-brise.
8	Interrupteur d’éclairage ; Capteur de pluie ; Connecteur de diagnostic.
9	Embrayage Haldex
10	Écran tactile
11	Sièges arrière chauffants
12	Radio
13	Tendeur de ceinture – côté conducteur
14	Ventilateur d’air pour climatisation, chauffage
15	Verrouillage électronique de la direction
16	Amplificateur de signal pour téléphone ; Préparation pour l’installation du téléphone.
17	Tableau de bord
18	Non attribué
19	Unité de commande KESSY
20	Module de commande
21	Non attribué
22	Ouverture du coffre
23	Lumière
24	Toit panoramique
25	Contrôleur de verrouillage centralisé des portes avant droite, vitres électriques – gauche.
26	Sièges avant chauffants

27	Amplificateur audio
28	Dispositif d’attelage
29	Non attribué
30	Non attribué
31	Phare – gauche
32	Aide au stationnement (assistant de stationnement)
33	Airbag
34	Bouton TCS ; ESC ; Affichage de contrôle des pneus ; Capteur de pression de climatisation ; Interrupteur de feux de recul ; Rétroviseur à atténuation automatique ; Bouton START-STOP ; Préparation pour téléphone ; Contrôle du chauffage des sièges arrière ; Capteur de climatisation ; Prise 230 V ; Activateur sonore.
35	Phare ; Réglage du faisceau des phares ; Connecteur de diagnostic ; Caméra ; Radar.
36	Phare droit
37	Phare gauche
38	Dispositif d’attelage
39	Contrôleur de verrouillage centralisé des portes avant – droite ; Commande des vitres – avant et arrière droite.
40	Prise d’alimentation 12 V.
41	Relais CNG
42	Contrôleur de verrouillage centralisé des portes arrière – gauche, droite, Lave-phares ; Essuie-glace avant.
43	Cache pour lampes à décharge ; Éclairage intérieur.
44	Dispositif d’attelage
45	Unité de commande pour le réglage du siège
46	Prise d’alimentation 230 V.
47	Essuie-glace arrière
48	Non attribué
49	Bobine de relais de démarreur ; Interrupteur de pédale d’embrayage.
50	Non attribué
51	Tendeur de ceinture de sécurité – côté passager avant
52	Non attribué
53	Relais de chauffage de la lunette arrière

Boîte à fusibles dans le compartiment moteur

N°	Description
F1	Unité de commande pour ESC
F2	Unité de commande ESC, ABS
F3	Unité de commande du moteur
F4	Contrôleur moteur ; Relais de chauffage électrique auxiliaire.
F5	Éléments du moteur
F6	Capteur de frein, éléments du moteur
F7	Pompe de liquide de refroidissement, éléments du moteur
F8	Sonde lambda
F9	Allumage, contrôleur du système de bougies de préchauffage, éléments du moteur.
F10	Contrôleur de pompe à carburant, allumage
F11	Chauffage électrique auxiliaire
F12	Chauffage électrique auxiliaire
F13	Contrôleur de transmission automatique
F14	Chauffage du pare-brise – gauche
F15	Klaxon

F 16	Démarrage ; Pompe à carburant.
F17	Unité de commande ABS, ESC, unité de commande du moteur
F18	Unité de commande du bus de données
F19	Essuie-glace
F20	Alarme
F21	ABS
F22	Unité de commande du moteur
F23	Moteur de démarrage
F24	Chauffage électrique additionnel
F31	Non attribué
F32	Non attribué
F33	Non attribué
F34	Chauffage du pare-brise – droit
F35	Non attribué
F36	Non attribué
F37	Unité de commande pour chauffage additionnel.
F39	Non attribué

Skoda Octavia (2014) – schéma des fusibles

Année de fabrication : 2014

Boîte à fusibles dans le tableau de bord

Numéro	Description
1	Non attribué
2	Non attribué
3	Non attribué
4	Non attribué
5	Unité de commande du bus de données
6	Capteur d’alarme
7	Contrôleur du système de climatisation, chauffage, récepteur pour télécommande de chauffage auxiliaire, levier de transmission automatique, relais de chauffage de la lunette arrière, relais de chauffage du pare-brise
8	Interrupteur d’éclairage, capteur de pluie, connecteur de diagnostic
9	Embrayage Haldex
10	Écran tactile
11	Sièges arrière chauffants
12	Radio
13	Tendeur de ceinture – côté conducteur
14	Ventilateur d’air pour climatisation, chauffage
15	Verrouillage électrique de la direction
16	Amplificateur de signal pour téléphone, préparation pour l’installation du téléphone
17	Tableau de bord
18	Non attribué
19	Unité de commande KESSY
20	Module de volant
21	Non attribué
22	Ouverture du coffre
23	Lumière – bonne
24	Toit panoramique
25	Contrôleur de verrouillage centralisé des portes avant droite, vitres électriques – gauche
26	Sièges avant chauffants

27	Amplificateur audio
28	Dispositif d’attelage
29	Non attribué
30	Non attribué
31	Phare – gauche
32	Aide au stationnement (assistant de stationnement)
33	Interrupteur d’airbag pour feux de détresse
34	Bouton TCS, ESC, affichage de contrôle des pneus, capteur de pression de climatisation, interrupteur de feux de recul, rétroviseur à atténuation automatique, bouton START-STOP, préparation pour téléphone, contrôle du chauffage des sièges arrière, capteur de climatisation, prise 230 V, activateur acoustique
35	Phare, réglage du faisceau des phares, connecteur de diagnostic, caméra, radar
36	Phare droit
37	Phare gauche
38	Dispositif d’attelage
39	Contrôleur de verrouillage centralisé des portes avant – droite, commande des vitres – avant et arrière droite
40	Prise d’alimentation 12 V.
41	Relais CNG
42	Contrôleur de verrouillage centralisé des portes arrière – gauche, droite, système de gicleurs de phares, essuie-glace avant
43	Cache pour lampes à décharge, éclairage intérieur
44	Dispositif d’attelage
45	Unité de commande pour le réglage du siège
46	Prise d’alimentation 230 V.
47	Essuie-glace arrière
48	Non attribué
49	Bobine de relais de démarreur, interrupteur de pédale d’embrayage
50	Non attribué
51	Tendeur de ceinture – côté passager avant
52	Non attribué
53	Relais de chauffage de la lunette arrière

Boîte à fusibles dans le compartiment moteur

Numéro	Description
1	Unité de commande ESC, ABS
2	Unité de commande ESC, ABS
3	Unité de commande du moteur
4	Contrôleur moteur, relais de chauffage électrique
5	Éléments du moteur
6	Capteur de frein, éléments du moteur
7	Pompe de liquide de refroidissement, éléments du moteur
8	Sonde lambda
9	Allumage, contrôleur du système de bougies d’allumage, éléments du moteur
10	Contrôleur de pompe à carburant, allumage
11	Chauffage électrique
12	Chauffage électrique
13	Contrôleur de transmission automatique
14	Non attribué
15	Klaxon

16	Démarrage, pompe à carburant
17	Unité de commande ABS, ESC, unité de commande du moteur
18	Unité de commande du bus de données
19	Essuie-glace
20	Alarme
21	Chauffage du pare-brise – gauche
22	Unité de commande du moteur
23	Moteur de démarrage
24	Chauffage électrique auxiliaire
31	Non attribué
32	Non attribué
33	Non attribué
34	Chauffage du pare-brise – droit
35	Non attribué
36	Non attribué
37	Unité de commande pour chauffage auxiliaire
39	Non attribué

Skoda Octavia (2015) – schéma des fusibles

Année de fabrication : 2015

Boîte à fusibles dans le tableau de bord

Numéro	Description
1	Non attribué
2	Non attribué
3	Non attribué
4	Non attribué
5	Unité de commande du bus de données
6	Capteur d’alarme
7	Contrôleur du système de climatisation, chauffage, récepteur pour télécommande de chauffage auxiliaire, levier de transmission automatique, relais de chauffage de la lunette arrière, relais de chauffage du pare-brise
8	Interrupteur d’éclairage, capteur de pluie, connecteur de diagnostic
9	Embrayage Haldex
10	Écran tactile
11	Sièges arrière chauffants
12	Radio
13	Tendeur de ceinture de sécurité – côté conducteur
14	Ventilateur d’air pour climatisation, chauffage
15	Verrouillage électrique de la direction
16	Amplificateur de signal pour téléphone, préparation pour l’installation du téléphone
17	Tableau de bord
18	Non attribué
19	Unité de commande KESSY
20	Levier de commande sous le volant
21	Non attribué
22	Crochet d’attelage – contact dans la prise
23	Lumière – bonne
24	Toit panoramique
25	Contrôleur de verrouillage centralisé des portes avant droite, vitres électriques – gauche
26	Sièges avant chauffants

27	Amplificateur audio
28	Crochet d’attelage – feu gauche
29	Relais CNG
30	Non attribué
31	Phare – gauche
32	Aide au stationnement (assistant de stationnement)
33	Interrupteur d’airbag pour feux de détresse
34	TCS, bouton ESC, affichage de contrôle des pneus, capteur de pression de climatisation, interrupteur de feux de recul, rétroviseur à atténuation automatique, bouton START-STOP, préparation pour téléphone, contrôle du chauffage des sièges arrière, capteur de climatisation, prise d’alimentation 230 V, générateur de son sportif
35	Phare, réglage du faisceau des phares, prise de diagnostic, caméra, radar
36	Phare droit
37	Phare gauche
38	Crochet d’attelage – feu droit
39	Contrôleur de verrouillage centralisé des portes avant – droite, commande des vitres – avant et arrière droite
40	Prise d’alimentation 12 V.
41	Non attribué
42	Contrôleur de verrouillage centralisé des portes arrière – gauche, droite, système de gicleurs de phares, essuie-glace avant
43	Cache pour lampes à décharge, éclairage intérieur
44	Crochet d’attelage – contact dans la prise
45	Unité de commande pour le régulateur de siège
46	Prise d’alimentation 230 V.
47	Essuie-glace arrière
48	Non attribué
49	Bobine de relais de démarreur, interrupteur de pédale d’embrayage
50	Ouverture du capot de coffre
51	Tendeur de ceinture – côté passager avant
52	Non attribué
53	Relais de chauffage de la lunette arrière

Boîte à fusibles dans le compartiment moteur

Numéro	Description
1	Unité de commande ESC, ABS
2	Unité de commande ESC, ABS
3	Unité de commande du moteur
4	Ventilateur de radiateur, capteur de température d’huile, capteur de débit d’air, vanne de régulation, relais de chauffage électrique auxiliaire
5	Bobine de relais du système d’allumage, bobine de relais CNG
6	Capteur de frein
7	Pompe de liquide de refroidissement, cache de radiateur
8	Sonde lambda
9	Allumage, unité de commande du système de chauffage
10	Régulateur de pompe à carburant, allumage
11	Chauffage électrique auxiliaire
12	Chauffage électrique auxiliaire
13	Régulateur de transmission automatique
14	Non attribué
15	Klaxon

16	Démarrage, pompe à carburant
17	Unité de commande ABS, ESC, unité de commande du moteur
18	Unité de commande du bus de données
19	Essuie-glace
20	Alarme
21	Chauffage du pare-brise – gauche
22	Unité de commande du moteur
23	Moteur de démarrage
24	Chauffage électrique auxiliaire
31	Non attribué
32	Non attribué
33	Non attribué
34	Chauffage du pare-brise – droit
35	Non attribué
36	Non attribué
37	Unité de commande pour chauffage auxiliaire
39	Non attribué

Skoda Octavia (2016) – schéma de la boîte à fusibles

Année de fabrication : 2016.

Le fusible de l’allume-cigare (prise de courant) de la Skoda Octavia (2016) est le fusible 40 de la boîte à fusibles du tableau de bord.

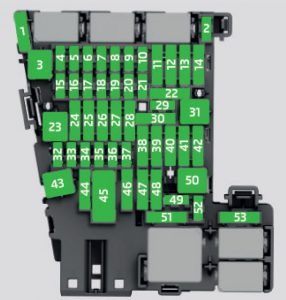

Boîte à fusibles sur le tableau de bord

N°	Description
1	Non attribué
2	Non attribué
3	Non attribué
4	Non attribué
5	Bus de données
6	Capteur d’alarme
7	Climatisation ; Chauffage ; Récepteur de télécommande pour chauffage stationnaire ; Levier de transmission automatique.
8	Interrupteur d’éclairage ; Capteur de pluie ; Connecteur de diagnostic.
9	Embrayage Haldex
10	Écran tactile
11	Sièges arrière chauffants
12	Radio
13	Tendeur de ceinture – côté conducteur
14	Ventilateur d’air pour climatisation ; Chauffage.
15	Verrouillage électrique de la direction
16	Amplificateur de signal pour téléphone ; Préparation pour l’installation du téléphone.
17	Tableau de bord
18	Non attribué
19	KESSY
20	Levier de commande sous le volant
21	Non attribué
22	Crochet d’attelage – contact dans le connecteur
23	Lampe
24	Toit panoramique
25	Contrôleur de verrouillage centralisé des portes avant droite, vitres électriques – gauche.
26	Sièges avant chauffants

27	Amplificateur audio
28	Crochet d’attelage – feu gauche
29	Relais CNG
30	Non attribué
31	Phare – gauche
32	Aide au stationnement (assistant de stationnement)
33	Interrupteur d’airbag pour feux de détresse
34	TCS ; Bouton ESC ; Affichage de contrôle des pneus ; Capteur de pression de climatisation ; Interrupteur de feux de recul ; Rétroviseur à atténuation automatique ; Bouton START-STOP ; Préparation pour téléphone ; Contrôle du chauffage des sièges arrière ; Capteur de climatisation ; Prise d’alimentation 230 V ; Générateur de son sportif.
35	Phare ; Réglage du faisceau des phares ; Connecteur de diagnostic ; Caméra ; Radar.
36	Phare droit
37	Phare gauche
38	Crochet d’attelage – feu droit
39	Contrôleur de verrouillage centralisé des portes avant – droite, commande des vitres – avant et arrière droite.
40	Prise d’alimentation 12 V.
41	Non attribué
42	Portes arrière à verrouillage centralisé ; Cache des phares ; Cache du pare-brise.
43	Cache pour lampes à décharge ; Éclairage intérieur.
44	Crochet d’attelage – contact dans la prise
45	Unité de commande pour le réglage du siège
46	Prise d’alimentation 230 V.
47	Essuie-glace arrière
48	Non attribué
49	Bobine de relais de démarrage ; Interrupteur de pédale d’embrayage.
50	Ouverture du capot de coffre
51	Tendeur de ceinture – côté passager avant
52	Non attribué
53	Relais de chauffage de la lunette arrière

Schéma des fusibles dans le compartiment moteur

N°	Description
1	ESC, ABS
2	ESC, ABS
3	Unité de commande du moteur
4	Ventilateur de radiateur ; Capteur de température d’huile ; Capteur de débit d’air ; Vanne de contrôle de la pression de carburant ; Relais de chauffage électrique ; Éléments du moteur.
5	Bobine de relais du système d’allumage ; Bobine de relais CNG ; Éléments du moteur.
6	Capteur de frein
7	Pompe de liquide de refroidissement ; Ouverture du radiateur ; Éléments du moteur.
8	Sonde lambda
9	Allumage ; Système de bougies de préchauffage ; Éléments du moteur.
10	Pompe à carburant ; Allumage.
11	Chauffage électrique
12	Chauffage électrique
13	Transmission automatique
14	Chauffage du pare-brise – droit
15	Klaxon

16	Démarrage ; Pompe à carburant.
17	ABS ; ESC ; Contrôleur moteur ; Bobine de relais de chauffage du pare-brise avant.
18	Bus de données ; Module de données de batterie.
19	Essuie-glaces
20	Alarme
21	Chauffage du pare-brise – gauche
22	Unité de commande du moteur
23	Démarrage
24	Chauffage électrique additionnel
31	Non attribué
32	Non attribué
33	Non attribué
34	Embrayage Haldex
35	Non attribué
36	Non attribué
37	Chauffage stationnaire
39	Non attribué

À propos de la Skoda Octavia (2010-2016)

La Skoda Octavia, produite entre 2010 et 2016, est un modèle populaire de la classe moyenne, offrant une combinaison d’espace, de fiabilité et d’efficacité. Ce modèle était disponible en différentes versions de carrosserie, y compris le liftback et le break, offrant aux clients un large éventail de choix en fonction de leurs besoins. Sous le capot, on pouvait trouver divers moteurs, des unités essence économiques aux moteurs diesel puissants, permettant d’adapter le choix du véhicule aux préférences du conducteur. L’Octavia est connue pour sa construction de qualité et ses technologies modernes, ce qui en fait un véhicule idéal pour les familles et les particuliers.

Schéma de la boîte à fusibles de la Skoda Octavia

Cette page présente le schéma de la boîte à fusibles pour le modèle Skoda Octavia des années 2010 à 2016. L’emplacement typique de la boîte à fusibles dans ce véhicule est sous le capot et à l’intérieur, le plus souvent sous le tableau de bord côté conducteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et le bon fonctionnement du véhicule, il est donc important de connaître sa configuration et de l’entretenir correctement.
