Skoda Rapid Spaceback (2013-017) – schéma de la boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Skoda Rapid Spaceback (2013-2017), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Skoda Rapid Spaceback (2013) – schéma poistky
Rok výroby: 2013.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Rapid Spaceback (2013) est le fusible 44 de la boîte à fusibles située sur le paneli palubnej dosky.
Poistková skrinka na palubnej doske
| Nr | Popis |
| 1 | Svetlo – ľavé |
| 2) | Systém centrálneho zamykania |
| 3) | Relé štartovania |
| 4 | Svetlo pravé |
| 5 | Ovládanie okien – riadiaci modul |
| 6 | Centrálna riadiaca jednotka – vnútorné osvetlenie |
| 7 | Klaksón |
| 8 | Ťažné zariadenie – ľavé svetlo |
| 9 | Ovládanie pod volantom;
Modul motora (len bez KESSY); Automatická prevodovka (len bez KESSY); Páka automatickej prevodovky (len bez KESSY); ESC (len bez KESSY); Vybavenie na ťahanie (len bez KESSY); Posilňovač riadenia (len bez KESSY). |
| 10 | Ovládanie okien – ľavé zadné |
| 11 | Systém čistenia svetlometov |
| 12 | Rádio, navigačný displej |
| 13 | Príprava na taxi |
| 14 | Ovládanie pod volantom;
Spínač svetiel; Blokovanie odstránenia kľúča zo zapaľovania (automatická prevodovka); Smerovky svetlometov; SmartGate; Senzor dažďa. |
| 15 | Klimatizácia;
Páka automatickej prevodovky; Diagnostický terminál. |
| 16 | Súprava ukazovateľov |
| 17 | Systém alarmu;
Klaksón. |
| 18 | Nedelené |
| 19 | Nedelené |
| 20 | Nedelené |
| 21 | Nedelené |
| 22 | Systém stierača predného a zadného skla |
| 23 | Vyhrievané predné sedadlá |
| 24 | Ventilátor klimatizácie a vykurovania |
| 25 | Nedelené |
| 26 | Spínač vyhrievania predných sedadiel |
| 27 | Zadný stierač |
| 28 | Nedelené |
| 29 | Airbag |
| 30 | Ovládanie okien;
Spínače svetiel; Spínače svetiel cúvania; Systém klimatizácie; Asistent parkovania; Zrkadlo vonkajšie; Napájanie pre stredný pás tlačidiel; Napájanie pre bočný pás tlačidiel; Zrkadlo vnútorné. |
| 31 | Čerpadlo paliva;
Ventilátor chladiča; Tempomat; Relé čerpadla paliva predného a stierača zadného okna. |
| 32 | Diagnostický terminál;
Nastavenie intenzity svetiel; Páka ovládania pod volantom; Vnútorné osvetlenie. |
| 33 | Relé štartovacieho motora;
Spínač pedálu spojky. |
| 34 | Hrejivé trysky predných stieračov |
| 35 | Nedelené |
| 36 | Nedelené |
| 37 | Radar |
| 38 | Nedelené |
| 39 | Systém elektrického vykurovania |
| 40 | Nedelené |
| 41 | Vykurovanie zadného skla |
| 42 | Ovládanie okien – predný cestujúci |
| 43 | Ťažné zariadenie – kontakt v zásuvke |
| 44 | Zapaľovač cigariet;
Zásuvka napájania 12 V. |
| 45 | Ovládanie okien – pravé zadné |
| 46 | Umývač predných a zadných skiel;
Páka ovládania pod volantom. |
| 47 | Ťažné zariadenie – kontakt v zásuvke |
| 48 | Ťažné zariadenie – pravé svetlo |
| 49 | Čerpadlo paliva |
| 50 | Rádio |
| 51 | Vykurovanie vonkajšieho zrkadla |
| 52 | KESSY |
| 53 | Zámok riadenia (KESSY) |
| 54 | ABS alebo ESC |
| 55 | Nedelené |
| 56 | Nedelené |
| 57 | Nedelené |
| 58 | Nedelené |
| 59 | Nedelené |

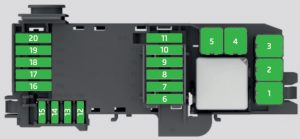

Poistková skrinka v motorovom priestore
| Nr | Popis |
| 1 | Ventilátor chladiča |
| 2) | Systém žhavičov |
| 3) | ABS alebo ESC |
| 4 | Elektrické vykurovanie pomocné – obvod 2 |
| 5 | Elektrické vykurovanie pomocné – obvod 3 |
| 6 | Automatická prevodovka |
| 7 | Riadiaca jednotka motora |
| 8 | Stierače |
| 9 | Centrálna riadiaca jednotka;
Modul dát batérie. |
| 10 | ABS alebo ESC |
| 11 | Nepriradené |
| 12 | Časti motora |
| 13 | Spínač brzdového pedálu |
| 14 | Prvky motora;
Relé čerpadla paliva; Ventilátor chladiča; Čerpadlo chladenia. |
| 15 | Riadiaca jednotka motora |
| 16 | Motorček štartovania |
| 17 | Riadiaca jednotka motora |
| 18 | Prvky motora;
Relé pomocného elektrického odporu. |
| 19 | Lambda sonda |
| 20 | Systém žhavičov;
Ohrievač ventilácie bloku. |
Skoda Rapid Spaceback (2014) – schéma de la boîte à fusibles
Année de fabrication : 2014.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Rapid Spaceback (2014) est le fusible 47 de la boîte à fusibles située sur le tableau de bord.
Boîte à fusibles sur le tableau de bord
| N° | Description |
| 1 | Contact S. |
| 2) | Start&Stop |
| 3) | Kit de clignotants ; Réglage du débit des phares ; Téléphone ; Capteur de niveau d’huile ; Port de diagnostic. |
| 4 | Unité de commande pour ABS/ESC ; Bande de capteur d’angle de braquage avec interrupteurs. |
| 5 | Moteur essence : système de régulation de vitesse |
| 6 | Feu de recul (boîte de vitesses manuelle) |
| 7 | Allumage ; Unité de commande moteur ; Boîte de vitesses automatique. |
| 8 | Interrupteur de pédale de frein ; Interrupteur d’embrayage ; Ventilateur de refroidissement moteur. |
| 9 | Contrôle de fonctionnement pour le chauffage ; Unité de commande électronique du système de climatisation ; Contrôle de distance de stationnement ; Commande de vitres ; Ventilateur de refroidissement moteur ; Buses de lave-glace. |
| 10 | Convertisseur DC-DC |
| 11 | Réglage du rétroviseur |
| 12 | Unité de commande pour la détection de remorque |
| 13 | Contrôleur électronique de la boîte de vitesses automatique ; Levier de boîte de vitesses automatique. |
| 14 | Contrôle du faisceau des phares |
| 15 | Non attribué |
| 16 | Direction assistée, capteur de vitesse ; Unité de commande moteur ; Unité de commande de pompe à carburant. |
| 17 | Feux de jour ; Radio pour véhicules avec START-STOP |
| 18 | Chauffage de rétroviseur |
| 19 | Entrée pour le blocage de l’allumage |
| 20 | Unité de commande moteur ; Unité de commande électronique de la pompe à carburant ; Pompe à carburant. |
| 21 | Feu de recul (boîte de vitesses automatique) ; Feux de brouillard avec fonction CORNER. |
| 22 | Commandes de chauffage ; Unité de commande électronique du système de climatisation ; Téléphone ; Kit de clignotants ; Capteur d’angle de braquage ; Volant multifonction ; Verrouillage pour le retrait de la clé du tableau de bord ; Port de diagnostic. |
| 23 | Éclairage intérieur, boîte à gants et coffre ; Feux de position. |
| 24 | Unité de commande centrale |
| 25 | Non attribué |
| 26 | Essuie-glace arrière |
| 27 | Non attribué |
| 28 | Moteur essence : Valve de purge d’air ; Chauffage PTC. |
| 29 | Injection ; Pompe de liquide de refroidissement. |
| 30 | Pompe à carburant ; Système d’allumage ; Régulateur de vitesse. |
| 31 | Sonde lambda |
| 32 | Pompe à carburant haute pression ; Valve de pression. |
| 33 | Unité de commande moteur |
| 34 | Unité de commande moteur ; Pompe à vide. |
| 35 | Éclairage de l’interrupteur ; Éclairage de la plaque d’immatriculation ; Feu de position. |
| 36 | Faisceau principal |
| 37 | Feu de brouillard arrière ; Convertisseur DC-DC. |
| 38 | Feux de brouillard |
| 39 | Ventilateur d’air de chauffage |
| 40 | Non attribué |
| 41 | Sièges avant chauffants |
| 42 | Dégivrage de la lunette arrière |
| 43 | Klaxon |
| 44 | Essuie-glaces |
| 45 | Verrouillage du capot ; Verrouillage centralisé. |
| 46 | Alarme |
| 47 | Allume-cigare ; Prise dans le coffre. |
| 48 | ABS |
| 49 | Clignotants ; Feux de freinage. |
| 50 | Convertisseur DC-DC ; Radio. |
| 51 | Vitres électriques (vitre conducteur et vitre arrière gauche). |
| 52 | Vitres électriques (vitre passager avant et vitre arrière droite). |
| 53 | Essuie-glaces avant |
| 54 | Kit d’indicateurs START-STOP ; Module de volant ; Volant multifonction. |
| 55 | Unité de commande pour boîte de vitesses automatique |
| 56 | Système de nettoyage des phares |
| 57 | Feux de croisement gauche |
| 58 | Feux de croisement droit |
Boîte à fusibles dans le compartiment moteur
| Numéro | Description |
| 1 | Générateur |
| 2) | Non attribué (version 1) ; Chauffage électrique supplémentaire (version 2). |
| 3) | Intérieur (version 1) |
| Alimentation pour la boîte à fusibles (version 2) | |
| 4 | Chauffage électrique supplémentaire (version 1) |
| Intérieur (version 2) | |
| 5 | Intérieur |
| 6 | Ventilateur de refroidissement moteur ; Unité de commande du groupe de chauffage supplémentaire. |
| 7 | Direction assistée électro-hydraulique |
| 8 | ABS |
| 9 | Ventilateur de radiateur |
| 10 | Boîte de vitesses automatique |
| 11 | ABS |
| 12 | Module de commande central |
| 13 | Système de chauffage électrique supplémentaire |
Skoda Rapid Spaceback (2015) – schéma de la boîte à fusibles
Année de fabrication : 2015.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Rapid Spaceback (2015) est le fusible 47 de la boîte à fusibles située sur le tableau de bord.
Boîte à fusibles sur le tableau de bord
| N° | Description |
| 1 | Contact S. |
| 2) | Start&Stop |
| 3) | Kit de clignotants ; Réglage de l’intensité des phares ; Téléphone ; Capteur de niveau d’huile ; Port de diagnostic ; Rétroviseur à atténuation. |
| 4 | Unité de commande pour ABS/ESC ; Bande de capteur d’angle de braquage avec interrupteurs. |
| 5 | Moteur essence : système de régulation de vitesse. |
| 6 | Éclairage de recul (boîte de vitesses manuelle) |
| 7 | Allumage ; Unité de commande moteur ; Boîte de vitesses automatique. |
| 8 | Interrupteur de pédale de frein ; Interrupteur d’embrayage ; Ventilateur de refroidissement moteur. |
| 9 | Contrôle de fonctionnement pour le chauffage ; Unité de commande électronique du système de climatisation ; Contrôle de distance de stationnement ; Commande de vitres ; Ventilateur de refroidissement moteur ; Buses de lave-glace. |
| 10 | Convertisseur DC-DC |
| 11 | Réglage du rétroviseur |
| 12 | Unité de commande pour la détection de remorque |
| 13 | Contrôleur électronique de la boîte de vitesses automatique ; Levier de boîte de vitesses automatique. |
| 14 | Contrôle du faisceau des phares |
| 15 | Non attribué |
| 16 | Direction assistée ; Capteur de vitesse ; Unité de commande moteur ; Unité de commande de pompe à carburant. |
| 17 | Feux de jour ; Radio pour véhicules avec START-STOP. |
| 18 | Chauffage de rétroviseur |
| 19 | Entrée de blocage de l’allumage |
| 20 | Unité de commande moteur ; Unité de commande électronique de la pompe à carburant ; Pompe à carburant. |
| 21 | Éclairage de recul (boîte de vitesses automatique) ; Feux de brouillard avec fonction CORNER. |
| 22 | Commandes de chauffage ; Contrôleur électronique du système de climatisation ; Téléphone ; Kit de clignotants ; Capteur d’angle de braquage ; Volant multifonction ; Blocage de retrait de clé ; Port de diagnostic ; Capteur de pluie. |
| 23 | Éclairage intérieur, boîte à gants et coffre ; Feux de position. |
| 24 | Bloc de commande central |
| 25 | Interrupteur de lumière |
| 26 | Essuie-glace arrière |
| 27 | Levier de commande sous le volant |
| 28 | Moteur essence : valve de purge d’air, chauffage PTC. |
| 29 | Injection ; Pompe de liquide de refroidissement. |
| 30 | Pompe à carburant ; Système d’allumage ; Régulateur de vitesse. |
| 31 | Sonde lambda |
| 32 | Pompe à carburant haute pression ; Valve de contrôle de pression de carburant. |
| 33 | Unité de commande moteur |
| 34 | Unité de commande moteur ; Pompe à vide. |
| 35 | Éclairage de l’interrupteur ; Éclairage de la plaque d’immatriculation ; Feu de stationnement. |
| 36 | Feux de route ; Interrupteur de lumière. |
| 37 | Feu de brouillard arrière ; Convertisseur DC-DC. |
| 38 | Feux de brouillard |
| 39 | Ventilateur d’air de chauffage |
| 40 | Non attribué |
| 41 | Sièges avant chauffants |
| 42 | Dégivrage de la lunette arrière |
| 43 | Klaxon |
| 44 | Essuie-glaces |
| 45 | Verrouillage du couvercle de coffre ; Verrouillage centralisé. |
| 46 | Alarme |
| 47 | Allume-cigare |
| 48 | ABS |
| 49 | Clignotants ; Feux de freinage. |
| 50 | Convertisseur DC-DC ; Radio. |
| 51 | Vitres électriques (vitre conducteur et vitre arrière gauche). |
| 52 | Vitres électriques (vitre passager avant et vitre arrière droite). |
| 53 | Essuie-glaces avant |
| 54 | Kit d’indicateurs START-STOP ; Module de volant ; Volant multifonction. |
| 55 | Unité de commande pour boîte de vitesses automatique |
| 56 | Système de nettoyage des phares |
| 57 | Phares avant, arrière |
| 58 | Phares avant, arrière |

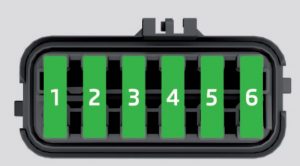

Boîte à fusibles dans le compartiment moteur
| Numéro | Description |
| 1 | ABS |
| 2) | Ventilateur de radiateur |
| 3) | Boîte de vitesses automatique |
| 4 | ABS |
| 5 | Bloc de commande central |
| 6 | Système de chauffage électrique auxiliaire |
Skoda Rapid Spaceback (2016) – schéma des fusibles
Année de fabrication : 2016.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Rapid Spaceback (2016) est le fusible 44 de la boîte à fusibles située sur le tableau de bord.
Boîte à fusibles sur le tableau de bord
| Numéro | Description |
| 1 | Phare gauche |
| 2) | Système de verrouillage centralisé |
| 3) | Relais de démarrage |
| 4 | Phare droit |
| 5 | Commande de vitres – module de commande |
| 6 | Unité de commande – éclairage intérieur |
| 7 | Klaxon |
| 8 | Crochet d’attelage – feu gauche |
| 9 | Levier de commande sous le volant ; Module moteur (uniquement sans KESSY) ; Boîte de vitesses automatique (uniquement sans KESSY) ; Levier de boîte de vitesses automatique (uniquement sans KESSY) ; ESC (uniquement sans KESSY) ; Équipement de remorquage (uniquement sans KESSY) ; Direction assistée (uniquement sans KESSY). |
| 10 | Commande de vitres – arrière gauche |
| 11 | Système de nettoyage des phares |
| 12 | Radio ; Écran de navigation. |
| 13 | Préparation taxi |
| 14 | Levier de commande sous le volant ; Interrupteur de feux ; Verrouillage pour le retrait de la clé du tableau de bord (boîte de vitesses automatique) ; Feu de route ; SmartGate ; Capteur de pluie. |
| 15 | Climatisation ; Levier de boîte de vitesses automatique ; Terminal de diagnostic. |
| 16 | Tableau de bord |
| 17 | Système d’alarme ; Klaxon. |
| 18 | Non attribué |
| 19 | Non attribué |
| 20 | Non attribué |
| 21 | Non attribué |
| 22 | Système d’essuie-glace avant et arrière |
| 23 | Sièges avant chauffants |
| 24 | Ventilateur du système de climatisation, chauffage, climatisation. |
| 25 | Non attribué |
| 26 | Interrupteur de chauffage des sièges avant |
| 27 | Essuie-glace arrière |
| 28 | Non attribué |
| 29 | Airbag |
| 30 | Vitres électriques ; Interrupteurs de feux ; Interrupteurs de feux de recul ; Climatisation ; Aide au stationnement ; Rétroviseur extérieur ; Alimentation pour le panneau de boutons central ; Alimentation pour le panneau de boutons latéral ; Rétroviseur intérieur. |
| 31 | Pompe à carburant ; Ventilateur de radiateur ; Régulateur de vitesse ; Relais d’essuie-glace avant et arrière. |
| 32 | Terminal de diagnostic ; Contrôle du débit des feux ; Levier de commande sous le volant ; Éclairage intérieur. |
| 33 | Relais de démarrage ; Interrupteur de pédale de frein. |
| 34 | Buses de lave-glace avant chauffantes |
| 35 | Non attribué |
| 36 | Non attribué |
| 37 | Radar |
| 38 | Non attribué |
| 39 | Système de chauffage électrique auxiliaire |
| 40 | Non attribué |
| 41 | Dégivrage de la lunette arrière |
| 42 | Commande de vitres – passager avant |
| 43 | Dispositif d’attelage – contact dans la prise |
| 44 | Allume-cigare, prise de courant 12 V. |
| 45 | Commande de vitres – arrière droite |
| 46 | Lave-glace avant et arrière ; Levier de commande sous le volant. |
| 47 | Dispositif d’attelage – contact dans la prise |
| 48 | Dispositif d’attelage – feu droit |
| 49 | Pompe à carburant |
| 50 | Radio |
| 51 | Chauffage du rétroviseur extérieur |
| 52 | KESSY |
| 53 | Verrouillage de la direction (KESSY) |
| 54 | ABS ou ESC |
| 55 | Non attribué |
| 56 | Non attribué |
| 57 | Non attribué |
| 58 | Non attribué |
| 59 | Non attribué |
Schéma des fusibles dans le compartiment moteur
| N° | Description |
| 1 | Ventilateur de radiateur |
| 2) | Système de bougies d’allumage |
| 3) | ABS ou ESC |
| 4 | Chauffage électrique auxiliaire – circuit 2 |
| 5 | Chauffage électrique auxiliaire – circuit 3 |
| 6 | Boîte de vitesses automatique |
| 7 | Unité de commande moteur |
| 8 | Essuie-glaces |
| 9 | Unité de commande ; Module de données de batterie. |
| 10 | ABS ou ESC |
| 11 | Non attribué |
| 12 | Pièces du moteur |
| 13 | Interrupteur de pédale de frein |
| 14 | Éléments du moteur ; Relais de pompe à carburant ; Ventilateur de radiateur, pompe de refroidissement. |
| 15 | Unité de commande moteur |
| 16 | Démarrage |
| 17 | Unité de commande moteur |
| 18 | Éléments du moteur ; Relais de résistance électrique auxiliaire. |
| 19 | Sonde lambda |
| 20 | Système de bougies d’allumage ; Chauffage de ventilation de la base du moteur. |
Skoda Rapid Spaceback (2017) – schéma des fusibles
Année de fabrication : 2017.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Rapid Spaceback (2017) est le fusible 44 de la boîte à fusibles située sur le tableau de bord.
Boîte à fusibles sur le tableau de bord
| Numéro | Description |
| 1 | Feu – gauche |
| 2) | Verrouillage centralisé ; Portes avant et arrière (uniquement avec KESSY ou pare-brise chauffant). |
| 3) | Démarrage |
| 4 | Feu – droit |
| 5 | Commande de vitres – module |
| 6 | Éclairage intérieur |
| 7 | Klaxon |
| 8 | Crochet d’attelage – feu gauche |
| 9 | Levier de commande sous le volant ; Module moteur (uniquement sans KESSY) ; Boîte de vitesses automatique (uniquement sans KESSY) ; Boîte de vitesses automatique (uniquement sans KESSY) ; ESC (uniquement sans KESSY) ; Équipement de remorquage (uniquement sans KESSY) ; Direction assistée (uniquement sans KESSY). |
| 10 | Commande de vitres – arrière gauche |
| 11 | Système de nettoyage des phares |
| 12 | Écran du système audio-navigation |
| 13 | Unité multifonction pour véhicules taxi. |
| 14 | Levier de commande sous le volant ; Interrupteur de feux ; Verrouillage pour le retrait de la clé (boîte de vitesses automatique) ; Feu de route ; SmartGate ; Capteur de pluie ; Caméra de recul. |
| 15 | Climatisation ; Boîte de vitesses automatique ; Connecteur de diagnostic ; Pare-brise chauffant. |
| 16 | Groupe d’instruments ; Connexion d’alarme. |
| 17 | Alarme antivol ; Klaxon. |
| 18 | Chauffage des sièges arrière |
| 19 | Non attribué |
| 20 | Non attribué |
| 21 | Non attribué |
| 22 | Système de nettoyage du pare-brise avant et arrière (sans KESSY ou sans pare-brise chauffant). |
| 23 | Sièges avant chauffants |
| 24 | Ventilateur du système de climatisation, chauffage, climatisation. |
| 25 | Non attribué |
| 26 | Sièges avant chauffants |
| 27 | Essuie-glace arrière |
| 28 | Non attribué |
| 29 | Airbag |
| 30 | Vitres électriques ; Interrupteurs de feux de recul ; Climatisation ; Aide au stationnement ; Réglages de la surface des rétroviseurs extérieurs ; Alimentation pour le panneau de boutons central ; Alimentation pour le panneau de boutons latéral ; Rétroviseur intérieur. |
| 31 | Pompe à carburant ; Ventilateur de radiateur ; Régulateur de vitesse ; Lave-glace avant et arrière ; Interrupteur de feux. |
| 32 | Prise de diagnostic ; Réglage de la puissance des feux ; Levier de commande sous le volant ; Éclairage intérieur ; Stabilisateur de tension pour véhicules taxi. |
| 33 | Démarrage du moteur ; Interrupteur de pédale de frein. |
| 34 | Jets de lave-glace avant chauffants |
| 35 | Non attribué |
| 36 | Non attribué |
| 37 | Radar |
| 38 | Non attribué |
| 39 | Système de chauffage électrique |
| 40 | Non attribué |
| 41 | Chauffage de la lunette arrière |
| 42 | Commande de vitres – passager avant |
| 43 | Dispositif d’attelage – contact dans la prise |
| 44 | Allume-cigare, prise 12 V à l’intérieur ; Prise 12 V dans le coffre. |
| 45 | Commande de vitres – arrière droite |
| 46 | Lave-glace avant et arrière ; Levier de commande sous le volant. |
| 47 | Dispositif d’attelage – prise électrique |
| 48 | Dispositif d’attelage – feu droit |
| 49 | Pompe à carburant |
| 50 | Infotainment |
| 51 | Chauffage du rétroviseur extérieur |
| 52 | KESSY |
| 53 | Blocage de la direction (KESSY) |
| 54 | ABS ou ESC |
| 55 | Non attribué |
| 56 | Non attribué |
| 57 | Non attribué |
| 58 | Chauffage des sièges arrière |
| 59 | Non attribué |
Schéma des fusibles dans le compartiment moteur
| Numéro | Description |
| 1 | Ventilateur de radiateur |
| 2) | Système de bougies de préchauffage |
| 3) | ABS ou ESC |
| 4 | Chauffage électrique auxiliaire, pare-brise chauffant. |
| 5 | Chauffage électrique auxiliaire, pare-brise chauffant. |
| 6 | Boîte de vitesses automatique |
| 7 | Système de gestion moteur |
| 8 | Essuie-glaces |
| 9 | Module de données de batterie |
| 10 | ABS ou ESC |
| 11 | Non attribué |
| 12 | Injecteurs ; Valve de dosage de carburant ; Valve de contrôle de pression de carburant. |
| 13 | Interrupteur de pédale de frein |
| 14 | Pompe à carburant ; Ventilateur de radiateur ; Pompe de refroidissement ; Pompe de refroidissement. |
| 15 | Système de gestion moteur ; Stabilisateur de tension pour véhicules taxi. |
| 16 | Moteur de démarrage |
| 17 | Système de gestion moteur |
| 18 | Chauffage auxiliaire électrique ; Valve du collecteur ; Régulateur de suralimentation ; Température d’huile ; Valve pour filtre à charbon actif ; Valve de contrôle de pression d’huile. |
| 19 | Sonde lambda |
| 20 | Système de bougies de préchauffage ; Chauffage de ventilation de la base du moteur. |
À propos de la Skoda Rapid Spaceback (2013-2017)
La Škoda Rapid Spaceback, produite de 2013 à 2017, est une berline compacte qui offre praticité et design élégant. Ce modèle est réputé pour son espace généreux, idéal pour les familles et l’usage quotidien. La Rapid Spaceback était disponible avec diverses motorisations, incluant des moteurs essence et diesel, offrant un équilibre entre performance et efficacité. L’intérieur du véhicule est bien équipé avec des technologies modernes et des sièges confortables, ce qui en fait un choix attrayant pour ceux qui recherchent un véhicule fiable et économique.
Schéma de la boîte à fusibles de la Skoda Rapid Spaceback
Cette page présente le schéma de la boîte à fusibles pour le modèle Škoda Rapid Spaceback, essentiel pour l’identification et le remplacement des fusibles. Les emplacements typiques de la boîte à fusibles dans ce véhicule incluent l’espace sous le tableau de bord et le compartiment moteur. Nos diagrammes détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est crucial de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir les bonnes informations sur son contenu et son entretien.
