Skoda Citigo (2012-2017) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Skoda Citigo (2012-2017), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).

Skoda Citigo (2012) – schéma des fusibles

Année de fabrication : 2012.

Le fusible de l’allume-cigare (prise de courant) de la Skoda Citigo (2012) est le fusible 36 du boîtier de fusibles du tableau de bord.

Boîtier de fusibles sous le tableau de bord

Les fusibles sont situés sous le volant, dans la partie inférieure du tableau de bord.

Numéro	Description
1	Téléphone ; Ventilateur de radiateur ; Tableau de bord ; Unité de commande moteur.
2	Connecteur de diagnostic ; Relais de compresseur AC.
3	Interrupteur de pédale d’embrayage ; Interrupteur de pédale de frein.
4	Feux de jour
5	Interrupteur de câblage
6	Réglage du câblage des phares ; Réglage du rétroviseur extérieur.
7	Non attribué
8	Non attribué
9	Aide au stationnement
11	Feux de brouillard
12	Feu arrière antibrouillard
13	Feux de brouillard
14	Essuie-glace arrière
15	Interrupteur d’éclairage
16	Assistance à la direction
17	Essuie-glaces avant
18	Interrupteur de feux de recul
19	Injecteur ; Pompe à eau.
20	ABS/ESP, Câblage de l’interrupteur.
21	Éclairage des interrupteurs ; Éclairage de la plaque d’immatriculation.
22	Feux de jour
23	Interrupteur d’éclairage
24	Interrupteur de câblage
25	Interrupteur de câblage

26	Interrupteur de câblage
27	Éclairage intérieur
28	Connecteur de diagnostic
29	Unité de commande de tension du véhicule
30	Chauffage des rétroviseurs extérieurs
31	Ventilateur du collecteur ; Vanne de régulation ; Sonde lambda.
32	Clignotants ; Feu de freinage.
33	Câblage principal
34	Tableau de bord ; Feux de route.
35	Non attribué
36	Allume-cigare ; Prise de courant 12 V.
37	Ventilateur d’air pour chauffage et climatisation
38	Radio
39	Toit panoramique coulissant ; Klaxon.
40	Unité de commande moteur
41	Verrouillage centralisé
42	Module d’allumage
43	Sièges chauffants
44	Relais de pompe à carburant
45	Interrupteur d’éclairage
46	Chauffage de la lunette arrière
47	Vitres électriques – droite
48	Klaxon
49	Essuie-glace avant
50	Feux de brouillard
51	Vitres électriques – gauche

Schéma des fusibles dans le compartiment moteur

Les fusibles sont situés sous le couvercle à côté de la batterie du véhicule.

Nr	Description
51	ABS/ESP
52	Ventilateur de radiateur
53	Gestion de la batterie ; Unité de commande du ventilateur de radiateur.
54	ABS/ESP
55	Unité de commande de tension du véhicule
56	Clé de contact, relais de démarreur

Schéma des fusibles sur le tableau de bord

Ces fusibles se trouvent dans les véhicules équipés du système START-STOP.

Numéro	Description
1	ABS/ESP
2	Groupe d’instruments
3	Radio, diagnostic
4	Convertisseur de tension DC-DC ; Enroulements du relais du démarreur.
5	Non attribué
6	Relais du ventilateur d’air froid/chaud
7	Unité de commande du système de climatisation
8	Non attribué
9	Feu droit
10	Feu gauche
11	Démarreur
12	Convertisseur de tension DC-DC

Skoda Citigo (2013) – schéma des fusibles

Année de fabrication : 2013.

Le fusible de l’allume-cigare (prise de courant) de la Skoda Citigo (2013) est le fusible 36 dans la boîte à fusibles (sous le tableau de bord).

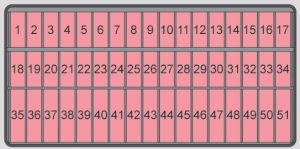

Boîte à fusibles sous le tableau de bord

Les fusibles sont situés sous le volant, au bas du tableau de bord.

Numéro	Description
1	Téléphone ; Ventilateur de radiateur ; Ensemble de clignotants ; Unité de commande moteur.
2	Connecteur de diagnostic ; Compresseur de climatisation.
3	Interrupteur de pédale d’embrayage ; Interrupteur de pédale de frein.
4	Feux de jour
5	Interrupteur de câblage
6	Réglage des phares ; Réglage des rétroviseurs extérieurs.
7	Transmission automatique
8	Transmission automatique
9	Airbag
10	Aide au stationnement
11	Feux de brouillard
12	Feu antibrouillard arrière
13	Feux de brouillard
14	Essuie-glace arrière
15	Interrupteur d’éclairage
16	Assistance à la direction
17	Essuie-glaces avant
18	Interrupteur de feux de recul
19	Injecteurs ; Pompe de liquide de refroidissement.
20	ABS / ESP ; Câblage de l’interrupteur.
21	Éclairage des interrupteurs ; Éclairage de la plaque d’immatriculation.
22	Feux de jour
23	Interrupteur d’éclairage
24	Interrupteur de câblage
25	Interrupteur de câblage

26	Interrupteur de câblage
27	Éclairage intérieur
28	Connecteur de diagnostic
29	Unité de commande centrale
30	Chauffage des rétroviseurs extérieurs
31	Ventilateur du collecteur ; Vanne de régulation ; Sonde lambda.
32	Clignotants ; Feu de freinage.
33	Câblage principal
34	Ensemble d’indicateurs ; Feux principaux.
35	Non attribué
36	Allume-cigare ; Prise de courant 12 V.
37	Ventilateur pour le chauffage et la climatisation.
38	Radio
39	Toit panoramique coulissant ; Klaxon.
40	Unité de commande moteur
41	Verrouillage centralisé
42	Module d’allumage
43	Sièges chauffants
44	Pompe à carburant
45	Interrupteur d’éclairage
46	Chauffage de la lunette arrière
47	Vitres électriques – droite
48	Klaxon
49	Essuie-glace avant
50	Feux de brouillard
51	Vitres électriques – gauche

Boîte à fusibles dans le compartiment moteur

Les fusibles sont situés sous le couvercle à côté de la batterie du véhicule.

Numéro	Description
S1	ABS / ESP
S2	Ventilateur de radiateur
S3	Gestion de la batterie ; Unité de commande du ventilateur de radiateur.
S4	ABS / ESP
S5	Unité de commande centrale
S6	Clé de contact ; Démarreur.

Boîte à fusibles sur le tableau de bord

Ces fusibles se trouvent dans les véhicules équipés du système START-STOP. Skoda Citigo – fusibles – tableau de bord

Numéro	Description
1	ABS / ESP
2	Ensemble de clignotants
3	Radio, diagnostic
4	Convertisseur de tension DC-DC ; Relais du démarreur.
5	Non attribué
6	Ventilateur pour la climatisation et le chauffage.
7	Unité de commande du système de climatisation
8	Non attribué
9	Feu droit
10	Feu gauche
11	Démarreur
12	Convertisseur de tension DC-DC

Skoda Citigo (2014) – schéma de la boîte à fusibles

Année de fabrication : 2014.

Le fusible de l’allume-cigare (prise de courant) de la Skoda Citigo (2014) est le fusible 36 dans la boîte à fusibles (sous le tableau de bord).

Boîte à fusibles sous le tableau de bord

Les fusibles sont situés sous le volant, dans la partie inférieure du tableau de bord.

Numéro	Description
1	Téléphone ; Ventilateur de radiateur ; Groupe d’instruments ; Unité de commande moteur.
2	Port de diagnostic ; Compresseur d’air ; Panneau de boutons ; Unité de commande de climatisation.
3	Interrupteur de pédale d’embrayage ; Interrupteur de pédale de frein.
4	Éclairage des interrupteurs ; Éclairage de la plaque d’immatriculation.
5	Interrupteur de colonne de direction ; Unité de commande centrale.
6	Réglage des faisceaux de phares ; Réglage des rétroviseurs extérieurs.
7	Transmission automatique
8	Transmission automatique
9	Airbag ; Arc avec boutons.
10	Aide au stationnement
11	Phares
12	Feu arrière antibrouillard
13	Phares
14	Essuie-glace arrière
15	Interrupteur d’éclairage
16	Assistance à la direction
17	Essuie-glaces avant
18	Interrupteur de feux de recul
19	Injecteurs ; Pompe de liquide de refroidissement.
20	ABS / ESP
21	Feux de position
22	Feux de jour
23	Phares
24	Clignotants
25	Système d’essuie-glace et de lave-glace avant

26	Non attribué
27	Éclairage intérieur
28	Connecteur de diagnostic
29	Unité de commande centrale
30	Chauffage des rétroviseurs extérieurs
31	Ventilateur de radiateur, sonde lambda
32	Feu clignotant ; Feu stop, feux de jour ; Feu arrière.
33	Faisceau principal
34	Faisceau principal
35	Pompe à carburant
36	Allume-cigare ; Prise de courant 12 V.
37	Ventilateur pour le chauffage et la climatisation.
38	Radio
39	Toit panoramique coulissant ; Klaxon.
40	Unité de commande moteur
41	Verrouillage centralisé
42	Module d’allumage
43	Sièges chauffants
44	Pompe à carburant
45	Interrupteur d’éclairage
46	Chauffage de la lunette arrière
47	Vitres électriques
48	Klaxon
49	Essuie-glaces
50	Feux de brouillard ; Phare.
51	Vitres électriques

Boîte à fusibles dans le compartiment moteur

Les fusibles sont situés sous le couvercle à côté de la batterie du véhicule.

Numéro	Description
S1	ABS / ESP
S2	Ventilateur de radiateur
S3	Contrôleur de ventilateur de radiateur, allumage
S4	ABS / ESP
S5	Unité de commande ; Gestion de la batterie.
S6	Clé de contact ; Démarrage.

Boîte à fusibles sur le tableau de bord

Ces fusibles se trouvent dans les véhicules équipés du système START-STOP.

Numéro	Description
1	ABS / ESP
2	Groupe d’instruments
3	Radio, diagnostic
4	Convertisseur de tension DC-DC ; Relais de démarrage ; Panneau de boutons.
5	Non attribué
6	Non attribué
7	Non attribué
8	Non attribué
9	Phares
10	Phares
11	Démarrage
12	Convertisseur de tension DC-DC ; ABS ; Groupe d’instruments ; Radio.

Skoda Citigo (2015) – schéma des fusibles

Année de fabrication : 2015.

Le fusible de l’allume-cigare (prise de courant) de la Skoda Citigo (2015) est le fusible 36 dans la boîte à fusibles (sous le tableau de bord).

Boîte à fusibles sous le tableau de bord

Les fusibles sont situés sous le volant, dans la partie inférieure du tableau de bord.

N°	Description
1	Téléphone ; Ventilateur de radiateur ; Groupe d’instruments ; Unité de commande moteur.
2	Port de diagnostic ; Compresseur d’air ; Bande de boutons ; Unité de commande de climatisation.
3	Interrupteur de pédale d’embrayage ; Interrupteur de pédale de frein.
4	Éclairage des interrupteurs ; Éclairage de la plaque d’immatriculation.
5	Levier sous le volant ; Unité de commande centrale.
6	Réglage des faisceaux de phares ; Réglage des rétroviseurs extérieurs.
7	Transmission automatique
8	Transmission automatique
9	Airbag ; Bande de boutons.
10	Aide au stationnement
11	Phares
12	Feu arrière antibrouillard
13	Phares
14	Essuie-glace arrière
15	Interrupteur d’éclairage
16	Assistance à la direction
17	Essuie-glaces avant
18	Interrupteur de feux de recul
19	Injecteurs ; Pompe de liquide de refroidissement.
20	ABS / ESP
21	Feux de position
22	Feux de jour
23	Phares
24	Clignotants des phares
25	Système d’essuie-glace et de lave-glace avant

26	Non attribué
27	Éclairage intérieur
28	Connecteur de diagnostic
29	Module de commande central
30	Chauffage des rétroviseurs extérieurs
31	Ventilateur de radiateur, sonde lambda
32	Feu clignotant ; Feu de freinage, feux de jour ; Feu arrière.
33	Faisceau principal
34	Faisceau principal
35	Pompe à carburant
36	Allume-cigare ; Prise de courant 12 V.
37	Ventilateur de chauffage et de climatisation.
38	Radio
39	Toit panoramique coulissant ; Klaxon.
40	Unité de commande moteur
41	Verrouillage centralisé
42	Module d’allumage
43	Sièges chauffants
44	Pompe à carburant
45	Interrupteur d’éclairage
46	Chauffage de la lunette arrière
47	Vitres
48	Klaxon
49	Essuie-glaces
50	Feux de brouillard ; Phare.
51	Vitres électriques

Schéma des fusibles dans le compartiment moteur

Les fusibles sont situés sous le couvercle à côté de la batterie du véhicule.

N°	Description
S1	ABS / ESP
S2	Ventilateur de radiateur
S3	Contrôleur de ventilateur de radiateur, allumage
S4	ABS / ESP
S5	Unité de commande ; Gestion de la batterie
S6	Clé de contact ; Démarrage.

Schéma des fusibles dans le tableau de bord

Ces fusibles se trouvent dans les véhicules équipés du système START-STOP.

N°	Description
1	ABS / ESP
2	Groupe d’instruments
3	Radio, diagnostic
4	Convertisseur de tension DC-DC ; Relais de démarrage ; Bande de boutons.
5	Non attribué
6	Non attribué
7	Non attribué
8	Non attribué
9	Phares
10	Phares
11	Démarrage
12	Convertisseur de tension DC-DC, ABS ; Groupe d’instruments ; Radio.

Skoda Citigo (2016) – schéma de la boîte à fusibles

Année de fabrication : 2016.

Le fusible de l’allume-cigare (prise de courant) de la Skoda Roomster (2015) est le fusible 46 dans la boîte à fusibles (sous le tableau de bord).

Boîte à fusibles sous le tableau de bord

Les fusibles sont situés sous le volant, dans la partie inférieure du tableau de bord.

Numéro	Description
1	Climatisation, connecteur de diagnostic
2	Réglage de l’angle des phares ; Aide au stationnement ; Commande électrique des rétroviseurs extérieurs.
3	Transmission automatique ; Unité de commande moteur ; Direction assistée ; Levier de commande sous le volant ; Tableau de bord.
4	Airbag
5	Feu de recul
6	Essuie-glace arrière ; Essuie-glace avant.
7	Phare avec feux de croisement – côté gauche
8	Phare avec feux de croisement – côté droit
9	Non attribué
10	Chauffage électrique des rétroviseurs extérieurs
11	Non attribué
12	Éclairage du véhicule
13	Éclairage du véhicule
14	Éclairage du véhicule
15	Véhicule avec système START-STOP : Radio véhicule sans système START-STOP : Unité de commande ; Chauffage ; Transmission automatique ; Interrupteur d’éclairage ; Éclairage de la plaque d’immatriculation.
16	Éclairage du véhicule
17	Essuie-glace arrière
18	Toit panoramique
19	Verrouillage centralisé
20	Chauffage de la lunette arrière
21	Feu de recul
22	Klaxon
23	Transformateur de tension
24	Clignotants des phares
25	Essuie-glaces avant

26	Essuie-glaces
27	Clignotants ; Feux de freinage.
28	Levier de vitesses pour transmission automatique
29	Pompe à carburant
30	Unité de commande moteur ; Tableau de bord ; Unité de commande centrale ; Capteur de pluie ; Levier de commande sous le volant ; Connecteur de diagnostic.
31	Éclairage du véhicule
32	Unité de commande centrale
33	Éclairage du véhicule
34	Éclairage intérieur
35	Éclairage du véhicule
36	Éclairage du véhicule
37	ESC
38	Panneau de boutons
39	Levier sous le volant ; Vitre avant.
40	Éléments du moteur
41	Interrupteur de pédale de frein ; Ventilateur de refroidissement.
42	Unité de commande moteur
43	Pompe à carburant
44	Éléments du moteur
45	Éléments du moteur
46	Allume-cigare ; Connecteur d’alimentation 12 V.
47	Ventilateur pour la climatisation, le chauffage
48	Sièges chauffants
49	Vitres électriques
50	Éclairage du véhicule
51	Vitres électriques

Boîte à fusibles sur le tableau de bord

Dans les véhicules équipés du système START-STOP, les fusibles sont situés sur le côté gauche du tableau de bord, derrière le couvercle.

Numéro	Description
1	ABS / ESP
2	Tableau de bord
3	Radio
4	Convertisseur de tension DC-DC ; Relais de démarrage ; Bande de boutons.
5	Système de climatisation
6	Non attribué
7	Non attribué
8	Non attribué
9	Éclairage du véhicule – côté droit
10	Éclairage du véhicule – côté gauche
11	Moteur de démarrage
12	Convertisseur de tension DC-DC, ABS ; Tableau de bord ; Radio.

Boîte à fusibles

Dans le compartiment moteur

N°	Description
1	ABS / ESP
2	Ventilateur de radiateur
3	Unité de commande du ventilateur de radiateur, allumage
4	ABS / ESP
5	Unité de commande centrale ; Module de données de batterie.
6	Clé de contact ; Démarreur.

Skoda Citigo (2017) – schéma des fusibles

Année de fabrication : 2017.

Le fusible de l’allume-cigare (prise de courant) de la Skoda Citigo (2017) est le fusible 46 dans la boîte à fusibles du tableau de bord.

Boîte à fusibles sous le tableau de bord

Les fusibles sont situés sous le volant, dans la partie inférieure du tableau de bord.

N°	Description
1	Climatisation ; Connecteur de diagnostic.
2	Contrôle du réglage de l’éclairage ; Aide au stationnement ; Réglage de la surface du rétroviseur via les rétroviseurs extérieurs électriques.
3	Transmission automatique ; Unité de commande moteur ; Direction assistée ; Levier de commande sous le volant ; Tableau de bord.
4	Airbag
5	Feu de recul
6	Essuie-glace arrière ; Lave-glace avant.
7	Phare de feux de route – côté gauche
8	Phare de feux de route – côté droit
9	Non attribué
10	Chauffage électrique des rétroviseurs extérieurs ; Prise de diagnostic.
11	Non attribué
12	Éclairage du véhicule
13	Éclairage du véhicule
14	Éclairage du véhicule
15	Véhicule avec système START-STOP : Radio véhicule sans système START-STOP : Unité de commande, chauffage, transmission automatique, interrupteur d’éclairage, éclairage de la plaque d’immatriculation.
16	Éclairage du véhicule
17	Essuie-glace arrière
18	Toit panoramique
19	Verrouillage centralisé
20	Chauffage de la lunette arrière
21	Feu de recul
22	Klaxon
23	Stabilisateur de tension (pour système START-STOP).
24	Clignotants
25	Essuie-glaces

26	Radio
27	Clignotants ; Feux de freinage.
28	Levier de vitesses pour transmission automatique
29	Pompe à carburant
30	Unité de commande moteur ; Tableau de bord ; Capteur de pluie ; Commande sous le volant.
31	Éclairage du véhicule
32	Unité de commande de contrôle
33	Éclairage du véhicule
34	Éclairage intérieur
35	Éclairage du véhicule
36	Éclairage du véhicule
37	ESC
38	Panneau de boutons
39	Commande sous le volant ; Commande d’essuie-glace avant et arrière.
40	Sonde lambda ; Ventilateur de radiateur ; Vanne d’accélérateur ; Vanne de pression d’huile ; Vanne de filtre à charbon actif.
41	Interrupteur de pédale de frein ; Ventilateur de refroidissement.
42	Unité de commande moteur
43	Pompe à carburant
44	Injecteurs
45	Bobines d’allumage
46	Alimentation 12 V
47	Ventilateur d’air pour climatisation/chauffage.
48	Sièges chauffants
49	Vitres électriques
50	Éclairage du véhicule
51	Vitres électriques

Boîte à fusibles sur le tableau de bord

Dans les véhicules équipés du système START-STOP, les fusibles sont situés sur le côté gauche du tableau de bord, derrière le couvercle.

N°	Description
1	ABS / ESP
2	Tableau de bord
3	Radio
4	Convertisseur de tension DC-DC ; Relais de démarrage ; Bande de boutons.
5	Système de climatisation
6	Non attribué
7	Non attribué
8	Non attribué
9	Éclairage du véhicule – côté droit
10	Éclairage du véhicule – côté gauche
11	Moteur de démarrage
12	Convertisseur de tension DC-DC ; ABS ; Tableau de bord ; Radio.

Boîte à fusibles

dans le compartiment moteur

Numéro	Description
1	ABS/ESP
2	Ventilateur de radiateur
3	Unité de commande du ventilateur de radiateur, alimentation
4	ABS/ESP
5	Unité de commande ; Module de données de batterie
6	Clé de démarrage, démarreur

À propos de la Skoda Citigo (2012-2017)

La Skoda Citigo, lancée entre 2012 et 2017, est un véhicule urbain compact qui se distingue par sa praticité et son économie. Ce modèle est idéal pour l’environnement urbain grâce à ses dimensions compactes, qui facilitent le stationnement et les manœuvres. La Skoda Citigo propose plusieurs variantes de moteur, les plus courantes étant les moteurs essence de 1,0 litre, qui offrent une puissance suffisante pour les trajets quotidiens. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la fonctionnalité, offrant des technologies modernes et des éléments de sécurité qui améliorent le confort et la sécurité des passagers.

Schéma de la boîte à fusibles de la Skoda Citigo

Cette page présente le schéma de la boîte à fusibles pour le modèle Skoda Citigo, essentiel pour l’identification et le remplacement des fusibles. Dans la Skoda Citigo, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes montrent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des circuits électriques du véhicule, il est donc important de connaître sa disposition et sa fonction.
