Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Skoda Rapid (2012-2020), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Skoda Rapid (2012 – 2013) – schéma poistkovej skrinky

Rok výroby: 2012, 2013

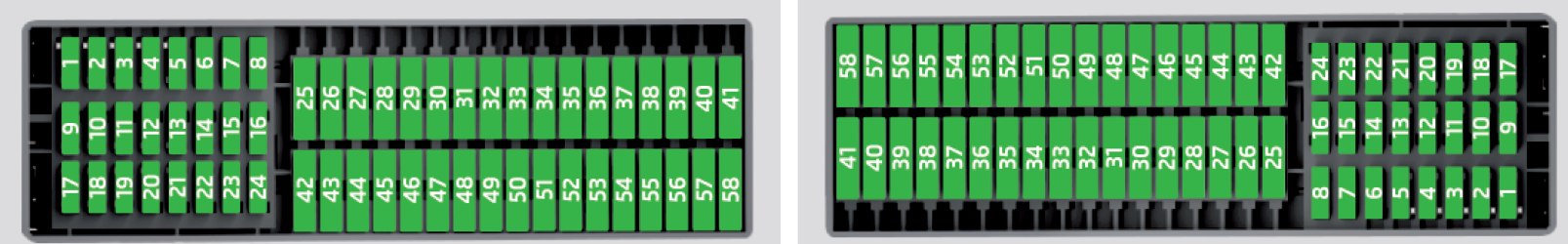

Poistková skrinka v prístrojovej doske

Číslo	Spotrebiteľ
1	Kontaktný S.
2)	ZAČAŤ KONEC
3)	Súprava smeroviek, nastavenie intenzity svetlometov, telefón, snímač hladiny oleja
4	Elektronická riadiaca jednotka pre ABS / ESC
5	Benzínový motor: systém regulácie rýchlosti
6	Svetlo cúvania (manuálna prevodovka)
7	Zapaľovanie, riadiaca jednotka motora, automatická prevodovka
8	Spínač brzdového pedálu, spínač spojky, ventilátor chladenia motora
9	Prevádzková kontrola vykurovania, elektronická riadiaca jednotka klimatizácie, kontrola parkovacej vzdialenosti, ovládanie okien, ventilátor chladenia motora, trysky ostrekovača
10	DC-DC konvertor
11	Nastavenie zrkadla
12	Riadiaca jednotka pre detekciu prívesu
13	Elektronický regulátor automatickej prevodovky, páka automatickej prevodovky
14	Svetlá a viditeľnosť
15	Nedelené
16	Posilňovač riadenia, tachometer, riadiaca jednotka motora
17	Rádio (ŠTART-STOP), oddelené denné svetlá
18	Ohrievač zrkadla
19	Vstup kľúča zapaľovania
20	Riadiaca jednotka motora, elektronická riadiaca jednotka palivového čerpadla, palivové čerpadlo
21	Svetlo cúvania (automatická prevodovka), hmlové svetlá s funkciou ROH
22	Ovládacie prvky vykurovania, elektronický regulátor klimatizačného systému, telefón, súprava smeroviek, snímač uhla riadenia, multifunkčný volant, blokovanie odnímateľného kľúča
23	Vnútorné osvetlenie, odkladacia schránka a batožinový priestor, bočné svetlá
24	Centrálna riadiaca jednotka
25	Nedelené
26	Stierač zadného okna
27	Nedelené
28	Benzínový motor: výfukový ventil, PTC ohrievač

29	Vstrekovanie, čerpadlo chladiacej kvapaliny
30	Čerpadlo paliva, zapaľovací systém, tempomat
31	Lambda sonda
32	Čerpadlo paliva s vysokým tlakom, regulačná ventil
33	Riadiaca jednotka motora
34	Riadiaca jednotka motora, vákuové čerpadlo
35	Osvetlenie spínača, osvetlenie evidenčného čísla, parkovacia svetlo, systém umývania svetlometov
36	Hlavný súbor
37	Zadné hmlové svetlo, DC-DC prevodník
38	Hmlové svetlá
39	Ventilátor vzduchu na vykurovanie
40	Nedelené
41	Vyhrievané predné sedadlá
42	Vyhrievanie zadného okna
43	Klaksón
44	Stierače
45	Zamknutie batožinového priestoru, centrálne zamykanie
46	Alarm
47	Zapaľovač, zásuvka v batožinovom priestore
48	ABS
49	Smerovky, brzdové svetlá
50	DC-DC prevodník, rádio
51	Elektrické okná (okno vodiča a zadné ľavé okno)
52	Elektrické okná (predné okno spolujazdca a zadné pravé okno)
53	Stierače čelného skla
54	Súprava ukazovateľov START-STOP, modul volantu, multifunkčný volant
55	Riadiaca jednotka pre automatickú prevodovku
56	Systém čistenia svetlometov
57	Svetlá na nízkom svetle na ľavej strane
58	Svetlá na nízkom svetle na pravej strane

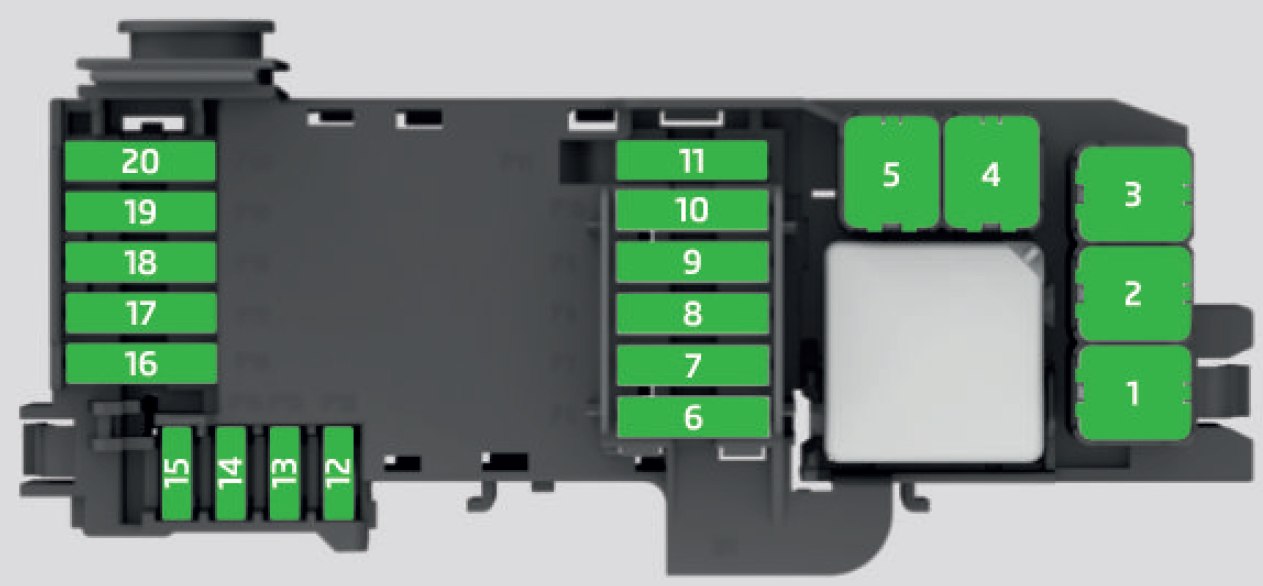

Poistková skrinka v motorovom priestore

Číslo	Spotrebiteľ
1	Generátor
2)	Nedelené
3)	Vnútro vozidla (varianta 1)
	Napájanie pre poistkovú skrinku (varianta 2)
4	Elektrický pomocný ohrievač (varianta 1)
	Vnútro vozidla (varianta 2)
5	Vnútro
6	Ventilátor chladenia motora, riadiaca jednotka skupiny predohrevu
7	Elektrohydraulický posilovač riadenia
8	ABS
9	Ventilátor chladiča
10	Automatická prevodovka
11	ABS
12	Centrálny riadiaci modul
13	Systém elektrického pomocného vykurovania

Skoda Rapid (2014) – schéma des fusibles

Année de fabrication : 2014

Boîte à fusibles dans le tableau de bord

Numéro	Consommateur
1	Contact S.
2)	DÉBUT FIN
3)	Kit clignotants, réglage du flux des phares, téléphone, capteur de niveau d’huile, port de diagnostic
4	Unité de commande ABS / ESC, capteur d’angle de braquage avec interrupteurs
5	Moteur essence : système de régulation de vitesse
6	Feu de recul (boîte de vitesses manuelle)
7	Allumage, unité de commande moteur, boîte de vitesses automatique
8	Interrupteur de pédale de frein, interrupteur d’embrayage, ventilateur de refroidissement moteur
9	Contrôle de fonctionnement du chauffage, unité de commande électronique de climatisation, contrôle de distance de stationnement, commande de vitres, ventilateur de refroidissement moteur, buses de lave-glace
10	Convertisseur DC-DC
11	Réglage du rétroviseur
12	Unité de commande pour la détection de remorque
13	Contrôleur électronique de boîte de vitesses automatique, levier de boîte de vitesses automatique
14	Contrôle du faisceau des phares
15	Non attribué
16	Direction assistée, capteur de vitesse, unité de commande moteur, unité de commande de pompe à carburant
17	Feux de jour / radio pour véhicules avec START-STOP
18	Chauffage de rétroviseur
19	Entrée de clé de contact
20	Unité de commande moteur, unité de commande électronique de pompe à carburant, pompe à carburant
21	Feu de recul (boîte de vitesses automatique), feux de brouillard avec fonction ROH
22	Commandes de chauffage, unité de commande électronique de climatisation, téléphone, kit clignotants, capteur d’angle de braquage, volant multifonction, verrouillage pour retirer la clé du tableau de bord, port de diagnostic
23	Éclairage intérieur, boîte à gants et coffre, feux de position
24	Unité de commande centrale
25	Non attribué
26	Essuie-glace de lunette arrière
27	Non attribué
28	Moteur essence : valve d’échappement, chauffage PTC

29	Injection, pompe de liquide de refroidissement
30	Pompe à carburant, système d’allumage, régulateur de vitesse
31	Sonde lambda
32	Pompe à carburant haute pression, valve de régulation
33	Unité de commande moteur
34	Unité de commande moteur, pompe à vide
35	Éclairage de l’interrupteur, éclairage de la plaque d’immatriculation, feu de stationnement
36	Faisceau principal
37	Feu de brouillard arrière, convertisseur DC-DC
38	Feux de brouillard
39	Ventilateur d’air de chauffage
40	Non attribué
41	Sièges avant chauffants
42	Chauffage de la lunette arrière
43	Klaxon
44	Essuie-glaces
45	Verrouillage du coffre, verrouillage centralisé
46	Alarme
47	Allume-cigare, prise dans le coffre
48	ABS
49	Clignotants, feux de freinage
50	Convertisseur DC-DC, radio
51	Vitres électriques (vitre conducteur et vitre arrière gauche)
52	Vitres électriques (vitre avant passager et vitre arrière droite)
53	Essuie-glaces de pare-brise
54	Kit indicateurs START-STOP, module de volant, volant multifonction
55	Unité de commande pour boîte de vitesses automatique
56	Système de nettoyage des phares
57	Feux de croisement avant côté gauche
58	Feux de croisement avant côté droit

Boîte à fusibles dans le compartiment moteur

Numéro	Consommateur
1	Générateur
2)	Non attribué (version 1), chauffage électrique auxiliaire (version 2)
3)	Intérieur (version 1)
	Alimentation pour la boîte à fusibles (version 2)
4	Chauffage électrique auxiliaire (version 1)
	Intérieur (version 2)
5	Intérieur
6	Ventilateur de refroidissement moteur, unité de commande du groupe de chauffage auxiliaire
7	Direction assistée électrohydraulique
8	ABS
9	Ventilateur de radiateur
10	Boîte de vitesses automatique
11	ABS
12	Module de commande central
13	Système de chauffage électrique auxiliaire

Skoda Rapid (2014) – schéma des fusibles

Année de fabrication : 2014

Boîte à fusibles dans le tableau de bord

Numéro	Consommateur
1	Contact S.
2)	DÉBUT FIN
3)	Kit clignotants, réglage du flux des phares, téléphone, capteur de niveau d’huile, port de diagnostic
4	Unité de commande ABS / ESC, capteur d’angle de braquage avec interrupteurs
5	Moteur essence : système de régulation de vitesse
6	Éclairage de recul (boîte de vitesses manuelle)
7	Allumage, unité de commande moteur, boîte de vitesses automatique
8	Interrupteur de pédale de frein, interrupteur d’embrayage, ventilateur de refroidissement moteur
9	Contrôle de fonctionnement du chauffage, unité de commande électronique de climatisation, contrôle de distance de stationnement, commande de vitres, ventilateur de refroidissement moteur, buses de lave-glace
10	Convertisseur DC-DC
11	Réglage du rétroviseur
12	Unité de commande pour la détection de remorque
13	Contrôleur électronique de boîte de vitesses automatique, levier de boîte de vitesses automatique
14	Contrôle du faisceau des phares
15	Non attribué
16	Direction assistée, capteur de vitesse, unité de commande moteur, unité de commande de pompe à carburant
17	Feux de jour / radio pour véhicules avec START-STOP
18	Chauffage de rétroviseur
19	Entrée de clé de contact
20	Unité de commande moteur, unité de commande électronique de pompe à carburant, pompe à carburant
21	Éclairage de recul (boîte de vitesses automatique), feux de brouillard avec fonction ROH
22	Commandes de chauffage, unité de commande électronique de climatisation, téléphone, kit clignotants, capteur d’angle de braquage, volant multifonction, verrouillage pour retirer la clé du tableau de bord, port de diagnostic
23	Éclairage intérieur, boîte à gants et coffre, feux de position
24	Unité de commande centrale
25	Non attribué
26	Essuie-glace de lunette arrière
27	Non attribué
28	Moteur essence : valve d’échappement, chauffage PTC

29	Injection, pompe de liquide de refroidissement
30	Pompe à carburant, système d’allumage, régulateur de vitesse
31	Sonde lambda
32	Pompe à carburant haute pression, valve de pression
33	Unité de commande moteur
34	Unité de commande moteur, pompe à vide
35	Éclairage de l’interrupteur, éclairage de la plaque d’immatriculation, feu de stationnement
36	Faisceau principal
37	Feu de brouillard arrière, convertisseur DC-DC
38	Feux de brouillard
39	Ventilateur d’air de chauffage
40	Non attribué
41	Sièges avant chauffants
42	Chauffage de la lunette arrière
43	Klaxon
44	Essuie-glaces
45	Verrouillage du coffre, verrouillage centralisé
46	Alarme
47	Allume-cigare, prise dans le coffre
48	ABS
49	Clignotants, feux de freinage
50	Convertisseur DC-DC, radio
51	Vitres électriques (vitre conducteur et vitre arrière gauche)
52	Vitres électriques (vitre avant passager et vitre arrière droite)
53	Essuie-glaces de pare-brise
54	Kit indicateurs START-STOP, module de volant, volant multifonction
55	Unité de commande pour boîte de vitesses automatique
56	Système de nettoyage des phares
57	Feux de croisement avant côté gauche
58	Feux de croisement avant côté droit

Boîte à fusibles dans le compartiment moteur

Numéro	Consommateur
1	Générateur
2)	Non attribué (version 1), chauffage électrique auxiliaire (version 2)
3)	Intérieur (version 1)
	Alimentation pour la boîte à fusibles (version 2)
4	Chauffage électrique supplémentaire (version 1)
	Intérieur (version 2)
5	Intérieur
6	Ventilateur de refroidissement moteur, unité de commande du groupe de chauffage auxiliaire
7	Direction assistée électrohydraulique
8	ABS
9	Ventilateur de radiateur
10	Boîte de vitesses automatique
11	ABS
12	Unité de commande centrale
13	Système de chauffage électrique auxiliaire

Skoda Rapid (2015) – schéma des fusibles

Année de fabrication : 2015

Boîte à fusibles dans le tableau de bord

Numéro	Description
1	Contact S.
2)	DÉBUT FIN
3)	Kit clignotants, réglage de l’éclairage des phares, téléphone, capteur de niveau d’huile, port de diagnostic, rétroviseur avec atténuation automatique
4	Unité de commande pour ABS / ESC, capteur d’angle de braquage avec interrupteurs
5	Moteur essence : système de régulation de vitesse
6	Feu de recul (boîte de vitesses manuelle)
7	Allumage, unité de commande moteur, boîte de vitesses automatique
8	Interrupteur de pédale de frein, interrupteur d’embrayage, ventilateur de refroidissement moteur
9	Contrôle de fonctionnement du chauffage, unité de commande électronique de climatisation, contrôle de distance de stationnement, commande de vitres, ventilateur de refroidissement moteur, buses de lave-glace
10	Convertisseur DC-DC
11	Réglage du rétroviseur
12	Unité de commande pour la détection de remorque
13	Unité de commande électronique de boîte de vitesses automatique, levier de boîte de vitesses automatique
14	Contrôle du faisceau des phares
15	Non attribué
16	Direction assistée, capteur de vitesse, unité de commande moteur, unité de commande de pompe à carburant
17	Feux de jour / radio pour véhicules avec START-STOP
18	Chauffage de rétroviseur
19	Entrée de clé de contact
20	Unité de commande moteur, unité de commande électronique de pompe à carburant, pompe à carburant
21	Feu de recul (boîte de vitesses automatique), feux de brouillard avec fonction ROH
22	Commandes de chauffage, unité de commande électronique de climatisation, téléphone, kit clignotants, capteur d’angle de braquage, volant multifonction, verrouillage pour retirer la clé, port de diagnostic, capteur de pluie
23	Éclairage intérieur, boîte à gants et coffre, feux de position
24	Unité de commande centrale
25	Interrupteur d’éclairage
26	Essuie-glace de lunette arrière
27	Levier de commande sous le volant
28	Moteur essence : valve d’échappement, chauffage PTC

29	Injection, pompe de liquide de refroidissement
30	Pompe à carburant, système d’allumage, régulateur de vitesse
31	Sonde lambda
32	Pompe à carburant haute pression, valve de contrôle de pression de carburant
33	Unité de commande moteur
34	Unité de commande moteur, pompe à vide
35	Éclairage de l’interrupteur, éclairage de la plaque d’immatriculation, feu de stationnement
36	Feux de brouillard, interrupteur d’éclairage
37	Feu de brouillard arrière, convertisseur DC-DC
38	Feux de brouillard
39	Ventilateur d’air de chauffage
40	Non attribué
41	Sièges avant chauffants
42	Chauffage de la lunette arrière
43	Klaxon
44	Essuie-glaces
45	Verrouillage du coffre, verrouillage centralisé
46	Alarme
47	Allume-cigare
48	ABS
49	Clignotants, feux de freinage
50	Convertisseur DC-DC, radio
51	Vitres électriques (vitre conducteur et vitre arrière gauche)
52	Vitres électriques (vitre avant passager et vitre arrière droite)
53	Essuie-glaces de pare-brise
54	Kit indicateurs START-STOP, module de volant, volant multifonction
55	Unité de commande pour boîte de vitesses automatique
56	Système de nettoyage des phares
57	Phares avant, arrière
58	Phares avant, arrière

Boîte à fusibles dans le compartiment moteur

Numéro	Description
1	ABS
2)	Ventilateur de radiateur
3)	Boîte de vitesses automatique
4	ABS
5	Unité de commande
6	Système de chauffage électrique

Skoda Rapid (2016) – schéma des fusibles

Année de fabrication : 2016.

Le fusible de l’allume-cigare (prise de courant) de la Skoda Rapid Spaceback (2016) est le fusible 44 de la boîte à fusibles du tableau de bord.

Boîte à fusibles sur le tableau de bord

N°	Description
1	Phare gauche
2)	Système de verrouillage centralisé
3)	Relais de démarrage
4	Phare droit
5	Commande de vitres – module de commande
6	Unité de commande – éclairage intérieur
7	Klaxon
8	Crochet d’attelage – feu gauche
9	Levier de commande sous le volant ; Module moteur (uniquement sans KESSY) ; Boîte de vitesses automatique (uniquement sans KESSY) ; Levier de boîte de vitesses automatique (uniquement sans KESSY) ; ESC (uniquement sans KESSY) ; Équipement de remorquage (uniquement sans KESSY) ; Direction assistée (uniquement sans KESSY).
10	Commande de vitres – arrière gauche
11	Système de nettoyage des phares
12	Radio, écran de navigation
13	Préparation taxi
14	Levier de commande sous le volant ; Interrupteur d’éclairage ; Verrouillage pour retirer la clé du tableau de bord (boîte de vitesses automatique) ; Clignotants ; SmartGate ; Capteur de pluie.
15	Climatisation ; Levier de boîte de vitesses automatique ; Terminal de diagnostic.
16	Kit d’indicateurs
17	Système d’alarme ; Klaxon.
18	Non attribué
19	Non attribué
20	Non attribué
21	Non attribué
22	Système d’essuie-glaces avant et arrière
23	Sièges avant chauffants
24	Ventilateur du système de climatisation, chauffage.
25	Non attribué
26	Interrupteur de chauffage des sièges avant
27	Essuie-glace arrière
28	Non attribué
29	Airbag

30	Vitres électriques ; Interrupteurs de feux de recul ; Climatisation ; Aide au stationnement ; Rétroviseur extérieur ; Alimentation pour le panneau de commande central ; Alimentation pour le panneau de commande latéral ; Rétroviseur intérieur.
31	Pompe à carburant ; Ventilateur de radiateur ; Régulateur de vitesse ; Essuie-glaces avant et arrière ; Bobine de relais.
32	Terminal de diagnostic ; Contrôle du flux des phares ; Levier de commande sous le volant ; Éclairage intérieur.
33	Bobine de relais de démarrage ; Interrupteur de pédale de frein.
34	Buses de lave-glace avant chauffantes
35	Non attribué
36	Non attribué
37	Radar
38	Non attribué
39	Système de chauffage électrique auxiliaire
40	Non attribué
41	Chauffage de la lunette arrière
42	Commande de vitres – passager avant
43	Dispositif d’attelage – contact dans la prise
44	Allume-cigare ; Prise de courant 12 V.
45	Commande de vitres – arrière droite
46	Lave-glace avant et arrière ; Levier de commande sous le volant.
47	Dispositif d’attelage – contact dans la prise
48	Dispositif d’attelage – feu droit
49	Pompe à carburant
50	Radio
51	Chauffage du rétroviseur extérieur
52	KESSY
53	Verrouillage de la direction (KESSY)
54	ABS ou ESC
55	Non attribué
56	Non attribué
57	Non attribué
58	Non attribué
59	Non attribué

Schéma des fusibles dans le compartiment moteur

N°	Description
1	Ventilateur de radiateur
2)	Système de bougies de préchauffage
3)	ABS ou ESC
4	Chauffage électrique auxiliaire – circuit 2
5	Chauffage électrique auxiliaire – circuit 3
6	Boîte de vitesses automatique
7	Unité de commande moteur
8	Essuie-glaces
9	Unité de commande ; Module de données de batterie.

10	ABS ou ESC
11	Non attribué
12	Pièces moteur
13	Interrupteur de pédale de frein
14	Éléments moteur ; Bobine de relais de pompe à carburant ; Ventilateur de radiateur ; Pompe de refroidissement.
15	Unité de commande moteur
16	Démarrage
17	Unité de commande moteur
18	Éléments moteur ; Bobines de relais de chauffage électrique.
19	Sonde lambda
20	Système de bougies de préchauffage ; Chauffage de la ventilation de la base du moteur.

Skoda Rapid (2017) – schéma des fusibles

Année de fabrication : 2017

Boîte à fusibles dans le tableau de bord

Numéro	Appareil
1	Feu – gauche
2)	Verrouillage centralisé, essuie-glace avant et arrière (uniquement avec KESSY ou pare-brise chauffant)
3)	Allumage
4	Feu – droit
5	Commande de vitres – module de commande
6	Éclairage intérieur
7	Klaxon
8	Dispositif d’attelage – feu gauche
9	Levier de commande sous le volant, module moteur (uniquement sans KESSY), boîte de vitesses automatique (uniquement sans KESSY), ESC (uniquement sans KESSY), équipement de remorquage (uniquement sans KESSY), direction assistée (uniquement sans KESSY)
10	Commande de vitres – arrière gauche
11	Système de nettoyage des phares
12	Écran du système audio-navigation
13	Unité multifonction pour véhicules taxi
14	Levier de commande sous le volant, interrupteur d’éclairage, verrouillage de retrait de clé (boîte de vitesses automatique), clignotants, SmartGate, capteur de pluie, caméra de recul
15	Climatisation, boîte de vitesses automatique, port de diagnostic, pare-brise chauffant
16	Instrument de mesure, connexion d’avertissement
17	Alarme antivol, klaxon
18	Chauffage des sièges arrière
19	Non attribué
20	Non attribué
21	Non attribué
22	Système d’essuie-glaces avant et arrière (sans KESSY ou sans pare-brise chauffant)
23	Sièges avant chauffants
24	Ventilateur du système de climatisation, chauffage
25	Non attribué
26	Sièges avant chauffants
27	Essuie-glace arrière
28	Non attribué
29	Airbag

30	Vitres électriques, interrupteurs de feux de recul, climatisation, aide au stationnement, réglages des rétroviseurs extérieurs, alimentation pour la barre de boutons centrale, alimentation pour la barre de boutons latérale, rétroviseur
31	Pompe à carburant, ventilateur de radiateur, régulateur de vitesse, essuie-glace avant et arrière, interrupteur d’éclairage
32	Port de diagnostic, réglage de l’intensité des feux, levier de commande sous le volant, éclairage intérieur, stabilisateur de tension pour véhicules taxi
33	Démarrage du moteur, interrupteur de pédale de frein
34	Buses de lave-glace avant chauffantes
35	Non attribué
36	Non attribué
37	Radar
38	Non attribué
39	Système de chauffage électrique auxiliaire
40	Non attribué
41	Chauffage de la lunette arrière
42	Commande de vitres – passager avant
43	Dispositif d’attelage – contact dans la prise
44	Allume-cigare, prise 12 V à l’intérieur, prise 12 V dans le coffre
45	Commande de vitres – arrière droite
46	Essuie-glace avant et arrière, levier de commande sous le volant
47	Dispositif d’attelage – prise électrique
48	Dispositif d’attelage – feu droit
49	Pompe à carburant
50	Infotainment
51	Chauffage du rétroviseur extérieur
52	KESSY
53	Verrouillage de la direction (KESSY)
54	ABS ou ESC
55	Non attribué
56	Non attribué
57	Non attribué
58	Chauffage des sièges arrière
59	Non attribué

Boîte à fusibles dans le compartiment moteur

Numéro	Consommateur
1	Ventilateur de radiateur
2)	Système de bougies d’allumage
3)	ABS ou ESC
4	Chauffage électrique, pare-brise chauffant
5	Chauffage électrique, pare-brise chauffant
6	Boîte de vitesses automatique
7	Système de gestion moteur
8	Essuie-glaces
9	Module de données de batterie

10	ABS ou ESC
11	Non attribué
12	Injecteurs, valve de dosage de carburant, valve de contrôle de pression de carburant
13	Interrupteur de pédale de frein
14	Pompe à carburant, ventilateur de radiateur, pompe de refroidissement
15	Système de gestion moteur, stabilisateur de tension pour véhicules taxi
16	Moteur de démarrage
17	Système de gestion moteur
18	Chauffage électrique, valve du collecteur, régulateur de suralimentation, température d’huile, valve pour filtre à charbon actif, valve de contrôle de pression d’huile
19	Sonde lambda
20	Système de bougies d’allumage, chauffage de la ventilation du bloc moteur

Schéma des fusibles et relais – Skoda Rapid

S’applique aux véhicules fabriqués pendant les années :

2018, 2019.

Le fusible 44 de la boîte à fusibles est responsable de l’allume-cigare (prises de courant) de la Skoda Rapid.

Couleur du fusible	Ampères [A]
brun clair	5
brun foncé	7,5
rouge	10
bleu	15
jaune	20
blanc	25
vert	30
orange	40

Schéma des fusibles dans le tableau de bord

Véhicules avec volant à gauche et à droite

Numéro	Description
Numéro	Description
1	Feu – gauche
2	Verrouillage centralisé ; Lave-glace avant et arrière (uniquement avec KESSY ou pare-brise chauffant).
3	Démarrage
4	Feu – droit
5	Vitres électriques – conducteur
6	Éclairage intérieur
7	Klaxon
8	Dispositif d’attelage
9	Levier de commande sous le volant ; Contrôle moteur (uniquement sans KESSY) ; Boîte de vitesses automatique (uniquement sans KESSY) ; Boîte de vitesses automatique (uniquement sans KESSY) ; ESC (uniquement sans KESSY) ; Dispositif d’attelage (uniquement sans KESSY) ; Direction assistée (uniquement sans KESSY).
10	Vitres électriques – arrière gauche
11	Système de nettoyage des phares
12	Écran d’infodivertissement
13	2018 : Dispositif multifonction pour véhicules taxi ; 2019 : Non attribué.
14	Levier de commande sous le volant ; Interrupteur d’éclairage ; Verrouillage pour retirer la clé du tableau de bord (boîte de vitesses automatique) ; Clignotants ; Capteur de pluie ; Caméra de recul.
15	Climatisation ; Boîte de vitesses automatique ; Interface de diagnostic ; Pare-brise chauffant.
16	Tableau de bord ; Connexion d’alarme.
17	Alarme antivol ; Klaxon.
18	Chauffage des sièges arrière
19	Non attribué
20	Non attribué
21	Non attribué
22	Lave-glace avant et arrière (sans KESSY ou sans pare-brise chauffant)
23	Sièges avant chauffants
24	Ventilateur pour climatisation, chauffage
25	Non attribué
26	Sièges avant chauffants
27	Essuie-glace arrière
28	Non attribué
29	Airbag

Numéro	Description
30	Vitres électriques ; Interrupteurs de feux de recul ; Système de climatisation ; Aide au stationnement ; Réglages des rétroviseurs extérieurs ; Alimentation du panneau de commande central ; Alimentation du panneau de commande latéral ; Rétroviseur intérieur ; Interrupteur de feux de détresse.
31	Pompe à carburant ; Ventilateur de radiateur ; Régulateur de vitesse ; Lave-glace avant et arrière ; Interrupteur d’éclairage.
32	Interface de diagnostic ; Réglage des phares ; Levier de commande sous le volant ; Stabilisateur de tension pour taxi.
33	Démarrage du moteur ; Interrupteur de pédale de frein.
34	Buses de lave-glace avant chauffantes
35	Non attribué
36	Fonction de charge USB
37	Radar
38	Non attribué
39	2018 : Système de chauffage électrique ; 2019 : Non attribué.
40	Non attribué
41	Chauffage de la lunette arrière
42	Vitres électriques – passager avant
43	Dispositif d’attelage
44	Allume-cigare ; Prises 12 V à l’intérieur ; Prises 12 V dans le coffre.
45	Vitres électriques – arrière droite
46	Lave-glace avant et arrière ; Levier de commande sous le volant.
47	Dispositif d’attelage
48	Dispositif d’attelage
49	Pompe à carburant
50	Infodivertissement
51	Chauffage du rétroviseur extérieur
52	KESSY
53	Verrouillage de la direction (KESSY)
54	ABS ou ESC
55	Non attribué
56	Non attribué
57	Non attribué
58	Chauffage des sièges arrière
59	Non attribué

Schéma de la boîte à fusibles dans le compartiment moteur

Numéro	Description
Numéro	Description
1	Ventilateur de radiateur
2	2018 : Système de bougies de préchauffage ; 2019 : Non attribué.
3	ABS ou ESC
4	2018 : Chauffage électrique auxiliaire, pare-brise chauffant ; 2019 : Pare-brise chauffant.
5	2018 : Chauffage électrique auxiliaire, pare-brise chauffant ; 2019 : Pare-brise chauffant.
6	Boîte de vitesses automatique
7	Système de gestion moteur
8	Essuie-glaces
9	Module de données de batterie

Numéro	Description
10	ABS ou ESC
11	Non attribué
12	2018 : Injecteurs, valve de carburant, valve de contrôle de pression de carburant ; 2019 : Injecteurs, valve de carburant, valve de contrôle de pression de carburant, composants moteur.
13	Interrupteur de pédale de frein
14	2018 : Pompe à carburant, ventilateur de radiateur, pompe de refroidissement, pompe de refroidissement ; 2019 : Pompe à carburant, ventilateur de radiateur, pompe de refroidissement, composants moteur.
15	Système de gestion moteur ; Stabilisateur de tension pour taxi.
16	Démarrage
17	Système de gestion moteur
18	2018 : Chauffage électrique, valve du collecteur, régulateur de suralimentation, température d’huile, valve du filtre à charbon, valve de contrôle de pression d’huile ; 2019 : Valve du collecteur, valve d’échappement, température d’huile, valve du filtre à charbon, valve de contrôle de pression d’huile, composants moteur.
19	Sonde lambda
20	2018 : Système de bougies de préchauffage, chauffage du bloc ; 2019 : Bobines d’allumage, composants moteur.

Schéma des fusibles et relais – Skoda Rapid

Concerne les véhicules fabriqués pendant les années :

2020.

Boîte à fusibles dans le tableau de bord

Véhicules avec volant à gauche et à droite

Numéro	Description
Numéro	Description
1	Éclairage du véhicule – côté gauche
2	Verrouillage centralisé, essuie-glaces avant et arrière (uniquement avec KESSY ou avec pare-brise chauffant)
3	Démarrage
4	Éclairage du véhicule – côté droit
5	Commande de vitres – conducteur
6	Contrôleur BCM
7	Klaxon
8	Bus de données
9	KESSY, levier de commande sous le volant, démarrage
10	Commande de vitres – arrière gauche
11	Chauffage du volant
12	USB avant
13	Déverrouillage du coffre
14	Levier de commande sous le volant, interrupteur d’éclairage, verrouillage de retrait de clé pour le démarrage (boîte de vitesses automatique), connecteur de diagnostic, signal lumineux, capteur de pluie, capteur de lumière, caméra de recul
15	Climatisation, boîte de vitesses automatique, chauffage du pare-brise, connecteur de diagnostic
16	Tableau de bord, numéro d’urgence
17	Système d’alerte, klaxon
18	Chauffage des sièges arrière
19	Éclairage du véhicule – côté gauche
20	Réserve
21	Réserve
22	Essuie-glaces avant et arrière (sans KESSY / sans chauffage du pare-brise)
23	Chauffage des sièges avant
24	Climatisation / chauffage
25	Réserve
26	Chauffage des sièges avant
27	Essuie-glace arrière
28	Réserve
29	Airbag

Numéro	Description
30	Interrupteur de feux de recul, vitres électriques, réglage des rétroviseurs, interrupteur de feux de détresse, climatisation, aide au stationnement
31	Pompe à carburant, ventilateur de radiateur, interrupteur d’éclairage, levier sous le volant
32	Connecteur de diagnostic, réglage des phares, levier de commande sous le volant
33	Interrupteur de pédale de frein, démarrage du moteur
34	Chauffage des buses de lave-glace avant
35	Interrupteur intermittent du système d’essuie-glaces
36	USB arrière
37	Radar
38	Réserve
39	Réserve
40	Bus de données
41	Chauffage de la lunette arrière
42	Commande électrique des vitres – passager
43	Phares LED du véhicule – côté droit
44	Allume-cigare, prise 12 V
45	Commande électrique des vitres – arrière droite
46	Essuie-glaces avant et arrière, levier de commande sous le volant
47	Réserve
48	Réserve
49	Pompe à carburant
50	Dispositif d’infodivertissement
51	Chauffage des rétroviseurs extérieurs
52	KESSY (système de verrouillage centralisé et de démarrage sans clé)
53	Verrouillage de la colonne de direction (véhicule avec KESSY)
54	ESC
55	Réserve
56	Bus de données
57	Bus de données
58	Chauffage des sièges arrière
59	Réserve

Boîte à fusibles dans le compartiment moteur

Numéro	Description
1	Ventilateur de radiateur
2	Réserve
3	Système d’assistance ESC
4	Chauffage du pare-brise
5	Chauffage du pare-brise
6	Boîte de vitesses automatique
7

À propos de la Skoda Rapid (2012 – 2020)

La Skoda Rapid, produite de 2012 à 2020, est une voiture compacte qui est rapidement devenue populaire auprès des conducteurs pour sa fiabilité et sa praticité. Ce modèle offre un design élégant et un intérieur spacieux, ce qui le rend idéal pour les familles et les particuliers. La Skoda Rapid était disponible avec diverses motorisations, y compris des moteurs essence et diesel, permettant aux clients de choisir en fonction de leurs préférences et de leurs besoins. Grâce à son économie et son confort, ce modèle est souvent recherché sur le marché des véhicules d’occasion.

Schéma de la boîte à fusibles de la Skoda Rapid

Cette page présente le schéma de la boîte à fusibles pour le modèle Skoda Rapid, essentiel pour un entretien et des réparations corrects du véhicule. La boîte à fusibles de ce modèle est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et également dans le compartiment moteur. Nos schémas indiquent clairement les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et le bon fonctionnement de votre véhicule, il est donc important d’avoir une vue d’ensemble de sa configuration.
