Skoda Yeti (2009-2017) – Boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Skoda Yeti (2009-2017), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Skoda Yeti (2009) – schéma de la boîte à fusibles
Année de fabrication : 2009.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Yeti est le fusible n° 26 (prise de courant dans le coffre) et n° 30 (allume-cigares avant et arrière) dans la boîte à fusibles du tableau de bord.
Codage couleur des fusibles
| Couleur du fusible | Ampères [A] |
|---|---|
| marron clair | 5 |
| marron foncé | 7,5 |
| rouge | 10 |
| bleu | 15 |
| jaune | 20 |
| blanc | 25 |
| vert | 30 |
| orange | 40 |
| rouge | 50 |

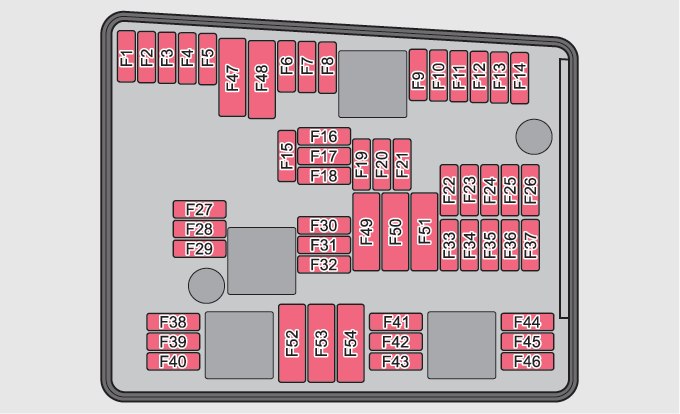

Boîte à fusibles dans le compartiment moteur (version 1)
| Numéro | Description | Ampères [A] |
| F1 | Module de commande central ;
Phare principal droit ; Feu arrière droit. |
30 |
| F2 | Vannes pour ABS | 20 |
| F3 | Non attribué | – |
| F4 | Circuit de mesure | 5 |
| F5 | Klaxon | 15 |
| F6 | Non attribué | – |
| F7 | Vanne de dosage de carburant | 15 |
| F8 | Non attribué | |
| F9 | Filtre à charbon actif ;
Vanne de recirculation des gaz d’échappement. |
10 |
| F10 | Pompe de diagnostic des fuites | 10 |
| F11 | Sonde lambda avant le catalyseur ;
Unité de commande moteur. |
10 |
| F12 | Sonde lambda après le catalyseur | 10 |
| F13 | Unité de commande de transmission automatique | 15 |
| F14 | Non attribué | – |
| F15 | Pompe de liquide de refroidissement | 10 |
| F 16 | Non attribué | |
| F17 | Ensemble de clignotants ;
Levier d’essuie-glace avant et levier de clignotants. |
5 |
| F18 | Amplificateur audio (système audio) | 30 |
| F19 | Radio | 30 |
| F20 | Téléphone | 5 |
| F21 | Non attribué | – |
| F22 | Non attribué | – |
| F23 | Unité de commande moteur | 10 |
| F24 | Unité de commande pour bus CAN | 5 |
| F25 | Non attribué | – |
| F26 | Non attribué | – |
| F27 | Non attribué | – |
| F28 | Unité de commande moteur | 15 |
| F29 | Démarrage pour le fonctionnement de la pompe de liquide de refroidissement | 5 |
| F30 | Unité de commande pour chauffage auxiliaire | 20 |
| F31 | Essuie-glace avant | 30 |
| F32 | Non attribué | – |
| F33 | Non attribué | – |
| F34 | Non attribué | – |
| F35 | Non attribué | – |
| F36 | Non attribué | – |
| F37 | Non attribué | – |
| F38 | Ventilateur de radiateur, vannes | 10 |
| F39 | Interrupteur de pédale d’embrayage ;
Interrupteur de pédale de frein. |
5 |
| F40 | Bobines d’allumage | 20 |
| F41 | Non attribué | – |
| F42 | Démarrage de la pompe à carburant | 5 |
| F43 | Non attribué | – |
| F44 | Non attribué | – |
| F45 | Non attribué | – |
| F46 | Non attribué | – |
| F47 | Module de commande central ;
Phare principal gauche ; Feu arrière gauche. |
30 |
| F48 | Pompe pour ABS | 40 |
| F49 | Alimentation pour borne 15 (allumage activé) | 40 |
| F50 | Non attribué | – |
| F51 | Non attribué | – |
| F52 | Relais d’alimentation – borne X a) | 40 |
| F53 | Équipement supplémentaire | 50 |
| F54 | Non attribué | – |
| a) Pour éviter de décharger inutilement la batterie pendant le démarrage du moteur, les éléments électriques de cette borne sont automatiquement désactivés. | ||

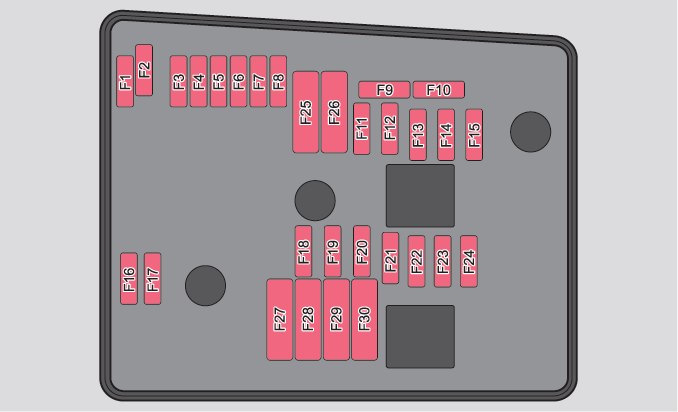

Boîte à fusibles dans le compartiment moteur (version 2)
Skoda Yeti – fusibles – compartiment moteur (version 2)
| Numéro | Description | Ampères [A] |
| F1 | Non attribué | – |
| F2 | Unité de commande de transmission automatique DQ 200 | 30 |
| F3 | Circuit de mesure | 5 |
| F4 | Vannes pour ABS | 30/20 |
| F5 | Unité de commande de transmission automatique | 15 |
| F6 | Ensemble d’indicateurs ;
Levier d’essuie-glace avant et levier de clignotants. |
5 |
| F7 | Borne d’alimentation 15, démarrage | 40 |
| F8 | Radio | 15 |
| F9 | Téléphone | 5 |
| F10 | Unité de commande moteur, relais principal | 5/10 |
| F11 | Unité de commande pour chauffage auxiliaire | 20 |
| F12 | Unité de commande pour bus CAN | 5 |
| F13 | Unité de commande moteur | 15/30 |
| F14 | Allumage | 20 |
| F15 | Sonde lambda ;
Capteur NOx ; Relais de pompe à carburant. |
15 |
| Relais du système de bougies de préchauffage | 5 | |
| F 16 | Unité de commande centrale ;
Phare principal droit ; Feu arrière droit |
30 |
| F17 | Klaxon | 15 |
| F18 | Amplificateur pour processeur audio numérique | 30 |
| F19 | Essuie-glace avant | 30 |
| F20 | Pompe à eau | 10 |
| F21 | Sonde lambda | 10/15 |
| F22 | Interrupteur de pédale d’embrayage ;
Interrupteur de pédale de frein. |
5 |
| F23 | Pompe à air secondaire | 5 |
| Débitmètre massique d’air | 10 | |
| Pompe à carburant haute pression | 15 | |
| F24 | Filtre à charbon actif ;
Vanne de recirculation des gaz d’échappement. |
10 |
| F25 | Pompe pour ABS | 30/40 |
| F26 | Unité de commande ;
Phare principal gauche ; Feu arrière gauche. |
30 |
| F27 | Pompe à air secondaire | 40 |
| Système de bougies de préchauffage | 50 | |
| F28 | Non attribué | – |
| F29 | Borne d’alimentation 30 | 50 |
| F30 | Borne Xa) | 40 |
| a) Pour éviter de décharger inutilement la batterie pendant le démarrage du moteur, les éléments électriques de cette borne sont automatiquement désactivés. | ||

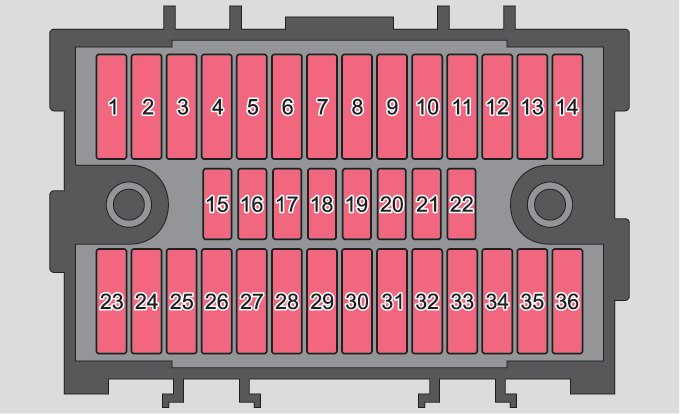

Boîte à fusibles dans le tableau de bord
| N° | Description | Ampères [A] |
| 1 | Chauffage de la ventilation de la boîte à fusibles (moteur diesel) | 10 |
| Unité de commande de transmission automatique DQ200 | 10 | |
| 2 | Dispositif d’attelage | 20 |
| 3 | Dispositif d’attelage | 15 |
| 4 | Non attribué | – |
| 5 | Ventilateur de chauffage ;
Ventilateur de radiateur ; Système de climatisation ; Climatronic. |
40 |
| 6 | Essuie-glace arrière | 15 |
| 7 | Non attribué | – |
| 8 | Dispositif d’attelage | 15 |
| 9 | Module de commande central – éclairage intérieur | 10 |
| 10 | Capteur de pluie, interrupteur de lumière, prise de diagnostic | 10 |
| 11 | Clignotant gauche | 10 |
| 12 | Clignotant droit | 10 |
| 13 | Radio ;
Changeur pour navigation mobile. |
15 |
| 14 | Dispositif d’attelage | 5 |
| 15 | Interrupteur de lumière | 5 |
| 16 | Gicleurs de lave-glace chauffants, régulateur de chauffage de siège | 5 |
| 17 | Unité de commande pour la régulation des feux et la rotation des phares | 5 |
| 18 | Connecteur de diagnostic, unité de commande moteur, capteur de frein | 10 |
| 19 | Unité de commande ABS, ESP ;
Interrupteur de contrôle de la pression des pneus ; Unité de commande d’assistance au stationnement ; Interrupteur de mode tout-terrain. |
5 |
| 20 | Interrupteur et unité de commande d’airbag | 5 |
| 21 | WIV ;
Témoin lumineux ; Rétroviseurs chauffants ; Capteur de pression ; Préparation pour téléphone ; Débitmètre massique d’air. |
5 |
| 22 | Ensemble d’indicateurs ;
Unité de commande électromécanique ; Assistance à la direction ; Haldex. |
5 |
| 23 | Verrouillage centralisé et capot | 15 |
| 24 | Vitres arrière électriques | 30 |
| 25 | Chauffage de la lunette arrière | 25 |
| Chauffage de la lunette arrière ;
Chauffage auxiliaire (chauffage et ventilation à l’arrêt). |
30 | |
| 26 | Connecteur d’alimentation dans le coffre | 20 |
| 27 | Toit ouvrant et coulissant électrique ;
Pare-soleil électrique. |
30 |
| 28 | Relais de pompe à carburant ;
Unité de commande de pompe à carburant ; Vannes d’injection. |
15 |
| 29 | Pare-brise avant | 30 |
| 30 | Allume-cigare avant et arrière | 20 |
| 31 | Système de nettoyage des phares | 20 |
| 32 | Chauffage des sièges avant | 20 |
| 33 | Chauffage ;
Climatisation ; Climatronic. |
7,5 |
| 34 | Alarme, klaxon de secours | 5 |
| 35 | Unité de commande de transmission automatique DQ200 | 10 |
| 36 | Non attribué | – |
Skoda Yeti (2010) – schéma de la boîte à fusibles
Année de fabrication : 2010.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Yeti est le fusible n° 26 (prise de courant dans le coffre) et n° 30 (allume-cigares avant et arrière) dans la boîte à fusibles du tableau de bord.
Codage couleur des fusibles
| Couleur du fusible | Ampères [A] |
|---|---|
| marron clair | 5 |
| marron foncé | 7,5 |
| rouge | 10 |
| bleu | 15 |
| jaune | 20 |
| blanc | 25 |
| vert | 30 |
| orange | 40 |
| rouge | 50 |
Boîte à fusibles dans le compartiment moteur (version 1)
| N° | Description | Ampères [A] |
| F1 | Unité de commande ; Phare principal droit ; Feu arrière droit. | 30 |
| F2 | Vannes pour ABS | 20 |
| F3 | Non attribué | – |
| F4 | Circuit de mesure | 5 |
| F5 | Klaxon | 15 |
| F6 | Non attribué | – |
| F7 | Vanne de dosage de carburant | 15 |
| F8 | Non attribué | |
| F9 | Filtre à charbon actif ; Vanne de recirculation des gaz d’échappement. | 10 |
| F10 | Pompe de diagnostic des fuites | 10 |
| F11 | Sonde lambda avant le catalyseur ; Unité de commande moteur. | 10 |
| F12 | Sonde lambda après le catalyseur | 10 |
| F13 | Unité de commande de transmission automatique | 15 |
| F14 | Non attribué | – |
| F15 | Pompe de liquide de refroidissement | 10 |
| F 16 | Non attribué | |
| F17 | Ensemble de clignotants ; Levier d’essuie-glace avant et levier de clignotants. | 5 |
| F18 | Amplificateur audio (système audio) | 30 |
| F19 | Radio | 30 |
| F20 | Téléphone | 5 |
| F21 | Non attribué | – |
| F22 | Non attribué | – |
| F23 | Unité de commande moteur | 10 |
| F24 | Unité de commande pour bus CAN | 5 |
| F25 | Non attribué | – |
| F26 | Non attribué | – |
| F27 | Non attribué | – |
| F28 | Unité de commande moteur | 15 |
| F29 | Démarrage pour le pompage du liquide de refroidissement | 5 |
| F30 | Unité de commande pour chauffage auxiliaire | 20 |
| F31 | Essuie-glace avant | 30 |
| F32 | Non attribué | – |
| F33 | Non attribué | – |
| F34 | Non attribué | – |
| F35 | Non attribué | – |
| F36 | Non attribué | – |
| F37 | Non attribué | – |
| F38 | Ventilateur de radiateur, vannes | 10 |
| F39 | Interrupteur de pédale d’embrayage ; Interrupteur de pédale de frein. | 5 |
| F40 | Bobines d’allumage | 20 |
| F41 | Non attribué | – |
| F42 | Démarrage de la pompe à carburant | 5 |
| F43 | Non attribué | – |
| F44 | Non attribué | – |
| F45 | Non attribué | – |
| F46 | Non attribué | – |
| F47 | Unité de commande centrale ; Phare principal gauche ; Feu arrière gauche. | 30 |
| F48 | Pompe pour ABS | 40 |
| F49 | Alimentation pour borne 15 (allumage activé) | 40 |
| F50 | Non attribué | – |
| F51 | Non attribué | – |
| F52 | Relais d’alimentation – borne X a) | 40 |
| F53 | Accessoires | 50 |
| F54 | Non attribué | – |
| a) Pour éviter de décharger inutilement la batterie pendant le démarrage du moteur, les éléments électriques de cette borne sont automatiquement désactivés. | ||
Boîte à fusibles dans le compartiment moteur (version 2)
| Numéro | Description | Ampères [A] |
| F1 | Non attribué | – |
| F2 | Unité de commande de transmission automatique DQ 200 | 30 |
| F3 | Circuit de mesure | 5 |
| F4 | Vannes pour ABS | 30/20 |
| F5 | Unité de commande de transmission automatique | 15 |
| F6 | Ensemble d’indicateurs ; Levier d’essuie-glace avant et levier de clignotants. | 5 |
| F7 | Connecteur d’alimentation 15, démarrage | 40 |
| F8 | Radio | 15 |
| F9 | Téléphone | 5 |
| F10 | Unité de commande moteur, relais principal. | 5/10 |
| F11 | Unité de commande pour chauffage auxiliaire | 20 |
| F12 | Unité de commande pour bus CAN | 5 |
| F13 | Unité de commande moteur | 15/30 |
| F14 | Allumage | 20 |
| F15 | Sonde lambda ; Capteur NOx ; Relais de pompe à carburant. | 15 |
| Relais du système de bougies de préchauffage | 5 |
| F 16 | Unité de commande ; Phare principal droit ; Feu arrière droit. | 30 |
| F17 | Klaxon | 15 |
| F18 | Amplificateur pour processeur audio numérique | 30 |
| F19 | Essuie-glace avant | 30 |
| F20 | Vanne de régulation de pression de carburant | 10 |
| F21 | Sonde lambda | 10/15 |
| F22 | Interrupteur de pédale d’embrayage ; Interrupteur de pédale de frein. | 5 |
| F23 | Pompe de liquide de refroidissement | 5 |
| Électrovanne de régulation de la pression de suralimentation ; Vanne de commutation du radiateur. | 10 | |
| F24 | Filtre à charbon actif ; Vanne de recirculation des gaz d’échappement. | 10 |
| F25 | Unité de commande ABS | 40 |
| F26 | Unité de commande ; Phare principal gauche ; Feu arrière gauche. | 30 |
| F27 | Système de bougies de préchauffage | 50 |
| F28 | Non attribué | – |
| F29 | Alimentation de l’habitacle | 50 |
| F30 | Borne Xa) | 40 |
| a) Pour éviter de décharger inutilement la batterie pendant le démarrage du moteur, les éléments électriques de cette borne sont automatiquement désactivés. | ||
Boîte à fusibles dans le tableau de bord
| N° | Description | Amp [A] |
| 1 | Chauffage de la ventilation de la transmission (moteur diesel). | 10 |
| Unité de commande de transmission automatique DQ200 | 10 | |
| 2 | Dispositif d’attelage | 20 |
| 3 | Dispositif d’attelage | 15 |
| 4 | Non attribué | – |
| 5 | Ventilateur de chauffage ; Ventilateur de radiateur ; Système de climatisation ; Climatronic. | 40 |
| 6 | Essuie-glace arrière | 15 |
| 7 | Non attribué | – |
| 8 | Dispositif d’attelage | 15 |
| 9 | Module de commande central – éclairage intérieur | 10 |
| 10 | Capteur de pluie ; Interrupteur de lumière ; Connecteur de diagnostic. | 10 |
| 11 | Clignotant gauche | 10 |
| 12 | Clignotant droit | 10 |
| 13 | Radio, changeur pour navigation mobile | 15 |
| 14 | Dispositif d’attelage | 5 |
| 15 | Interrupteur de lumière | 5 |
| 16 | Gicleurs de lave-glace chauffants ; Régulateur de chauffage de siège. | 5 |
| 17 | Unité de commande pour le réglage des feux et la rotation des phares. | 5 |
| 18 | Prise de diagnostic ; Unité de commande moteur ; Capteur de frein. | 10 |
| 19 | Unité de commande ABS, ESP ; Interrupteur de contrôle de la pression des pneus ; Unité de commande d’assistance au stationnement ; Interrupteur de mode tout-terrain. | 5 |
| 20 | Interrupteur et unité de commande d’airbag | 5 |
| 21 | WIV ; Feu de stop ; Rétroviseurs chauffants ; Capteur de pression ; Préparation pour téléphone ; Débitmètre massique d’air. | 5 |
| 22 | Ensemble d’indicateurs ; Unité de commande de direction assistée électromécanique ; Haldex. | 5 |
| 23 | Verrouillage centralisé et capot moteur | 15 |
| 24 | Vitres arrière électriques | 30 |
| 25 | Chauffage de la lunette arrière | 25 |
| Chauffage de la lunette arrière, Chauffage auxiliaire (chauffage et ventilation à l’arrêt). | 30 | |
| 26 | Prise d’alimentation dans le coffre | 20 |
| 27 | Toit ouvrant électrique ; Pare-soleil électrique. | 30 |
| 28 | Relais de pompe à carburant ; Unité de commande de pompe à carburant ; Vannes d’injection. | 15 |
| 29 | Pare-brise avant | 30 |
| 30 | Allume-cigare avant et arrière | 20 |
| 31 | Système de nettoyage des phares | 20 |
| 32 | Chauffage des sièges avant | 20 |
| 33 | Chauffage, climatisation ; Climatronic. | 7,5 |
| 34 | Alarme, klaxon de secours | 5 |
| 35 | Unité de commande de transmission automatique DQ200 | 10 |
| 36 | Non attribué | – |
Skoda Yeti (2011) – schéma des fusibles
Année de fabrication : 2011.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Yeti est le fusible n° 26 (prise de courant dans le coffre) et n° 30 (allume-cigares avant et arrière) dans la boîte à fusibles du tableau de bord.
Codage couleur des fusibles
| Couleur du fusible | Ampérage [A] |
|---|---|
| marron clair | 5 |
| marron foncé | 7,5 |
| rouge | 10 |
| bleu | 15 |
| jaune | 20 |
| blanc | 25 |
| vert | 30 |
| orange | 40 |
| rouge | 50 |
Schéma des fusibles dans le compartiment moteur
| N° | Description | Ampérage [A] |
| F1 | Non attribué | – |
| F2 | Contrôleur de transmission automatique DQ 200 | 30 |
| F3 | Circuit de mesure | 5 |
| F4 | Unité de commande ABS | 20 |
| F5 | Contrôleur de transmission automatique | 15 |
| F6 | Kit d’indicateurs ; Levier d’essuie-glace et levier de clignotants. | 5 |
| F7 | Connexion d’alimentation 15, démarrage | 40 |
| F8 | Radio | 15 |
| F9 | Téléphone | 5 |
| F10 | Unité de commande moteur, relais principal | 5/10 |
| F11 | Unité de commande pour chauffage auxiliaire | 20 |
| F12 | Unité de commande pour bus CAN | 5 |
| F13 | Unité de commande moteur | 15/30 |
| F15 | Sonde lambda ; Capteur NOx ; Relais de pompe à carburant. | 15 |
| Relais du système de bougies d’allumage | 5 |
| F 16 | Unité de commande ; Phare principal droit ; Feu arrière droit. | 30 |
| F17 | Klaxon | 15 |
| F18 | Amplificateur pour processeur audio numérique | 30 |
| F19 | Essuie-glace avant | 30 |
| F20 | Vanne de contrôle de la pression de carburant | 10 |
| F21 | Sonde lambda | 15/10/20 |
| F22 | Interrupteur de pédale d’embrayage ; Interrupteur de pédale de frein. | 5 |
| F23 | Pompe de liquide de refroidissement | 5 |
| Électrovanne de contrôle de la pression de suralimentation ; Vanne de commutation du radiateur. | 10 | |
| Pompe à carburant haute pression | 15 | |
| F24 | Filtre à charbon actif ; Vanne de recirculation des gaz d’échappement. | 10 |
| F25 | Unité de commande ABS | 40 |
| F26 | Unité de commande ; Phare principal gauche ; Feu arrière gauche. | 30 |
| F27 | Système de bougies d’allumage | 50 |
| F28 | Chauffage du pare-brise avant | 50 |
| F29 | Alimentation interne | 50 |
| F30 | Borne Xa) | 40 |
| a) Pour éviter de décharger inutilement la batterie pendant le démarrage du moteur, les éléments électriques de cette borne sont automatiquement désactivés. | ||
Schéma des fusibles dans le tableau de bord
tableau de bord
| Numéro | Ampérages | Ampérages [A] |
| 1 | Chauffage de la ventilation de la transmission (moteur diesel) | 10 |
| Contrôleur de transmission automatique DQ200 | 10 | |
| 2 | Dispositif d’attelage | 20 |
| 3 | Dispositif d’attelage | 15 |
| 4 | Kit d’indicateurs ; Levier d’essuie-glace ; Levier de clignotants. | 5 |
| 5 | Ventilateur de chauffage ; Ventilateur de radiateur ; Système de climatisation ; Climatronic. | 40 |
| 6 | Essuie-glace arrière | 15 |
| 7 | Téléphone | – |
| 8 | Dispositif d’attelage | 15 |
| 9 | Module de commande central ; Éclairage intérieur ; Feu de brouillard arrière. | 10 |
| 10 | Capteur de pluie ; Interrupteur de lumière ; Prise de diagnostic | 10 |
| 11 | Clignotants gauches | 10 |
| 12 | Clignotants droits | 10 |
| 13 | Radio, changeur pour navigation mobile | 15 |
| 14 | Dispositif d’attelage | 5 |
| 15 | Interrupteur de lumière | 5 |
| 16 | Gicleurs de lave-glace chauffants | 5 |
| 17 | Unité de commande pour la régulation des feux et le mouvement des phares | 5 |
| 18 | Prise de diagnostic, contrôleur moteur, capteur de frein | 10 |
| 19 | Unité de commande ABS, ESP ; Interrupteur de contrôle de la pression des pneus ; Unité de commande d’assistance au stationnement ; Interrupteur de mode tout-terrain ; Bouton de démarrage / arrêt. | 5 |
| 20 | Interrupteur et unité de commande d’airbag | 5 |
| 21 | WIV ; Feu de stop ; Rétroviseurs chauffants ; Capteur de pression ; Préparation pour téléphone ; Débitmètre massique d’air. | 5 |
| 22 | Ensemble d’indicateurs ; Unité de commande de direction assistée électrique ; Haldex. | 5 |
| 23 | Verrouillage centralisé et capot | 15 |
| 24 | Vitres arrière électriques | 30 |
| 25 | Chauffage de la lunette arrière | 25 |
| Chauffage de la lunette arrière ; Chauffage auxiliaire (chauffage et ventilation à l’arrêt). | 30 | |
| 26 | Prise d’alimentation dans le coffre | 20 |
| 27 | Toit ouvrant et coulissant électrique ; Pare-soleil électrique. | 30 |
| 28 | Relais de pompe à carburant ; Contrôleur de pompe à carburant ; Injecteurs. | 15 |
| 29 | Pare-brise avant | 30 |
| 30 | Allume-cigare avant et arrière | 20 |
| 31 | Système de nettoyage des phares | 20 |
| 32 | Chauffage des sièges avant ; Régulateur de chauffage des sièges. | 20 |
| 33 | Chauffage ; Climatisation ; Climatronic | 7,5 |
| 34 | Alarme, klaxon de secours | 5 |
| 35 | Contrôleur de transmission automatique DQ200 | 10 |
| 36 | Non attribué | – |
Skoda Yeti (2012) – schéma de la boîte à fusibles
Année de fabrication : 2012.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Yeti est le fusible n° 26 (prise de courant dans le coffre) et n° 30 (allume-cigares avant et arrière) dans la boîte à fusibles du tableau de bord.
Codage couleur des fusibles
| Couleur du fusible | Ampères [A] |
|---|---|
| marron clair | 5 |
| marron foncé | 7,5 |
| rouge | 10 |
| bleu | 15 |
| jaune | 20 |
| blanc | 25 |
| vert | 30 |
| orange | 40 |
| rouge | 50 |
Boîte à fusibles dans le compartiment moteur
| Numéro | Description |
| F1 | Non attribué |
| F2 | Contrôleur de transmission automatique DQ 200 |
| F3 | Circuit de mesure |
| F4 | Unité de commande ABS |
| F5 | Contrôleur de transmission automatique |
| F6 | Kit d’indicateurs ; Levier d’essuie-glace et levier de clignotants |
| F7 | Connexion d’alimentation 15, démarrage |
| F8 | Radio |
| F9 | Téléphone |
| F10 | Unité de commande moteur, relais principal |
| F11 | Unité de commande pour chauffage auxiliaire |
| F12 | Unité de commande pour bus CAN |
| F13 | Unité de commande moteur |
| F14 | Allumage |
| F15 | Sonde lambda ; Capteur NOx ; Relais de pompe à carburant. |
| Relais du système de bougies de préchauffage |
| F 16 | Unité de commande ; Phare principal droit ; Feu arrière droit. |
| F17 | Klaxon |
| F18 | Amplificateur pour processeur audio numérique |
| F19 | Essuie-glace avant |
| F20 | Vanne de contrôle de la pression de carburant |
| F21 | Sonde lambda |
| F22 | Interrupteur de pédale d’embrayage ; Interrupteur de pédale de frein. |
| F23 | Pompe de liquide de refroidissement |
| Électrovanne de contrôle de la pression de suralimentation ; Vanne de commutation du radiateur. | |
| Pompe à carburant haute pression | |
| F24 | Filtre à charbon actif ; Vanne de recirculation des gaz d’échappement. |
| F25 | Unité de commande ABS |
| F26 | Unité de commande ; Phare principal gauche ; Feu arrière gauche. |
| F27 | Système de bougies de préchauffage |
| F28 | Chauffage du pare-brise avant |
| F29 | Alimentation interne |
| F30 | Borne Xa) |
| a) Pour éviter de décharger inutilement la batterie pendant le démarrage du moteur, les éléments électriques de cette borne sont automatiquement désactivés. | |
Boîte à fusibles dans le tableau de bord
| N° | Description |
| 1 | Chauffage de la ventilation de la transmission (moteur diesel) |
| Contrôleur de transmission automatique DQ200 | |
| 2 | Dispositif d’attelage |
| 3 | Dispositif d’attelage |
| 4 | Kit d’indicateurs ; Levier d’essuie-glace ; Levier de clignotants. |
| 5 | Ventilateur de chauffage ; Ventilateur de radiateur ; Système de climatisation ; Climatronic. |
| 6 | Essuie-glace arrière |
| 7 | Téléphone |
| 8 | Dispositif d’attelage |
| 9 | Module de commande central ; Éclairage intérieur ; Feu de brouillard arrière. |
| 10 | Capteur de pluie ; Interrupteur de lumière ; Connecteur de diagnostic. |
| 11 | Feux de virage gauches |
| 12 | Feux de virage droits |
| 13 | Radio, changeur pour navigation mobile |
| 14 | Dispositif d’attelage |
| 15 | Interrupteur de lumière |
| 16 | Gicleurs de lave-glace chauffants |
| 17 | Unité de commande pour le réglage des feux et la rotation des phares |
| 18 | Prise de diagnostic ; Contrôleur moteur ; Capteur de frein. |
| 19 | Unité de commande ABS, ESP ; Interrupteur de contrôle de la pression des pneus ; Unité de commande d’assistance au stationnement ; Interrupteur de mode tout-terrain ; Bouton de démarrage / arrêt. |
| 20 | Interrupteur et unité de commande d’airbag |
| 21 | WIV ; Feu de position ; Rétroviseurs chauffants ; Capteur de pression ; Préparation pour téléphone ; Débitmètre massique d’air. |
| 22 | Ensemble d’indicateurs ; Unité de commande de direction assistée électrique ; Haldex. |
| 23 | Verrouillage centralisé et capot |
| 24 | Vitres arrière électriques |
| 25 | Chauffage de la lunette arrière |
| Chauffage de la lunette arrière ; Chauffage auxiliaire (chauffage et ventilation à l’arrêt). | |
| 26 | Prise d’alimentation dans le coffre |
| 27 | Toit ouvrant et coulissant électrique ; Pare-soleil électrique |
| 28 | Relais de pompe à carburant ; Contrôleur de pompe à carburant ; Injecteurs. |
| 29 | Pare-brise avant |
| 30 | Allume-cigare avant et arrière |
| 31 | Système de nettoyage des phares |
| 32 | Chauffage des sièges avant ; Régulateur de chauffage des sièges. |
| 33 | Chauffage ; Climatisation ; Climatronic. |
| 34 | Alarme ; Klaxon de secours. |
| 35 | Contrôleur de transmission automatique DQ200 |
| 36 | Lecteur DVD |
Skoda Yeti (2013) – schéma des fusibles
Année de fabrication : 2013.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Yeti (2017) est le fusible n° 26 (prise de courant dans le coffre) et n° 30 (allume-cigares avant et arrière) dans la boîte à fusibles du tableau de bord.
Codage couleur des fusibles
| Couleur du fusible | Ampères [A] |
|---|---|
| marron clair | 5 |
| marron foncé | 7,5 |
| rouge | 10 |
| bleu | 15 |
| jaune | 20 |
| blanc | 25 |
| vert | 30 |
| orange | 40 |
| rouge | 50 |
Tableau des fusibles dans le tableau de bord
| Numéro | Description |
| 1 | Chauffage ventilation transmission (moteur diesel), Unité de commande de transmission automatique DQ200 |
| 2 | Dispositif d’attelage |
| 3 | Dispositif d’attelage |
| 4 | Kit d’indicateurs ; Levier d’essuie-glace avant ; Levier de clignotants ; Caméra. |
| 5 | Ventilateur de chauffage ; Ventilateur de radiateur ; Système de climatisation ; Climatronic. |
| 6 | Essuie-glace arrière |
| 7 | Téléphone |
| 8 | Dispositif d’attelage |
| 9 | Unité de contrôle de tension du véhicule – éclairage intérieur, feu de brouillard arrière |
| 10 | Capteur de pluie, interrupteur de feux, connecteur de diagnostic |
| 11 | Feux de virage côté gauche |
| 12 | Feux de virage côté droit |
| 13 | Radio, changeur pour navigation mobile |
| 14 | Dispositif d’attelage |
| 15 | Interrupteur de feux |
| 16 | Haldex |
| 17 | Unité de contrôle pour le réglage des feux et la rotation des phares |
| 18 | Prise de diagnostic ; Unité de commande moteur ; Capteur de frein. |
| 19 | Unité de commande ABS, ESP ; Interrupteur de contrôle de la pression des pneus ; Unité de commande d’assistance au stationnement ; Interrupteur de mode OFF ROAD ; Bouton START STOP. |
| 20 | Interrupteur et unité de commande d’airbag |
| 21 | WIV ; Feu de position ; Rétroviseurs électriques ; Capteur de pression ; Préparation pour téléphone ; Débitmètre massique d’air. |
| 22 | Ensemble d’indicateurs ; Unité de commande de direction assistée électromécanique. |
| 23 | Verrouillage centralisé et capot |
| 24 | Vitres arrière électriques |
| 25 | Chauffage de la lunette arrière ; Chauffage et ventilation stationnaires. |
| 26 | Prise d’alimentation dans le coffre |
| 27 | Toit ouvrant et coulissant électrique ; Pare-soleil électrique. |
| 28 | Pompe à carburant ; Injecteurs. |
| 29 | Pare-brise avant |
| 30 | Allume-cigare avant et arrière |
| 31 | Système de nettoyage des phares |
| 32 | Chauffage des sièges avant ; Régulateur de chauffage des sièges. |
| 33 | Chauffage ; Climatisation ; Climatronic ; Télécommande pour chauffage stationnaire. |
| 34 | Alarme ; Klaxon de secours. |
| 35 | Unité de commande de transmission automatique DQ200 |
| 36 | CD/DVD |
Schéma des fusibles dans le compartiment moteur
| N° | Description |
| F1 | Non attribué |
| F2 | Unité de commande de transmission automatique |
| F3 | Circuit de mesure |
| F4 | Unité de commande ABS |
| F5 | Unité de commande de transmission automatique |
| F6 | Kit d’indicateurs ; Levier d’essuie-glace avant ; Levier de clignotants. |
| F7 | Bloc d’alimentation 15 ; Démarrage. |
| F8 | Radio |
| F9 | Téléphone |
| F10 | Unité de commande moteur |
| F11 | Unité de commande auxiliaire pour chauffage et ventilation |
| F12 | Unité de commande du bus de données |
| F13 | Unité de commande moteur |
| F14 | Allumage |
| F15 | Sonde lambda ; Relais de pompe à carburant ; Système de bougies de préchauffage. |
| F 16 | Unité de commande de tension du véhicule, phare droit, feu arrière droit. |
| F17 | Klaxon |
| F18 | Amplificateur pour processeur audio numérique |
| F19 | Essuie-glaces |
| F20 | Vanne de contrôle de la pression de carburant |
| F21 | Sonde lambda |
| F22 | Interrupteur de pédale d’embrayage ; Interrupteur de pédale de frein. |
| F23 | Pompe de liquide de refroidissement ; Électrovanne de régulation de la pression de suralimentation ; Vanne de commutation du radiateur ; Pompe à carburant haute pression. |
| F24 | Filtre à charbon actif ; Vanne de recirculation des gaz d’échappement ; Ventilateur de radiateur. |
| F25 | Unité de commande ABS |
| F26 | Unité de commande de tension du véhicule, phare gauche, feu arrière gauche |
| F27 | Système de bougies de préchauffage |
| F28 | Chauffage du pare-brise |
| F29 | Alimentation de l’habitacle |
| F30 | Borne X a) |
| a) Pour éviter de décharger inutilement la batterie pendant le démarrage du moteur, les éléments électriques de cette borne sont automatiquement désactivés. | |
Skoda Yeti (2014) – schéma des fusibles
Année de fabrication : 2014.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Yeti est le fusible n° 26 (prise de courant dans le coffre) et n° 30 (allume-cigares avant et arrière) dans la boîte à fusibles du tableau de bord.
Codage couleur des fusibles
| Couleur du fusible | Ampères [A] |
|---|---|
| marron clair | 5 |
| marron foncé | 7,5 |
| rouge | 10 |
| bleu | 15 |
| jaune | 20 |
| blanc | 25 |
| vert | 30 |
| orange | 40 |
| rouge | 50 |
Schéma des fusibles dans le tableau de bord
Skoda Yeti – fusibles – tableau de bord
| Numéro | Description |
| 1 | Chauffage ventilation transmission (moteur diesel) ; Unité de commande de transmission automatique DSG. |
| 2 | Dispositif d’attelage |
| 3 | Dispositif d’attelage |
| 4 | Kit de clignotants ; Levier d’essuie-glace avant ; Levier de clignotants ; Caméra. |
| 5 | Ventilateur de chauffage ; Ventilateur de radiateur ; Système de climatisation ; Climatronic. |
| 6 | Essuie-glace arrière |
| 7 | Téléphone |
| 8 | Dispositif d’attelage |
| 9 | Unité de commande de tension du véhicule – éclairage intérieur, feu de brouillard arrière |
| 10 | Capteur de pluie, interrupteur de feux, connecteur de diagnostic, lumière amovible |
| 11 | Phares de virage gauches |
| 12 | Phares de virage droits |
| 13 | Radio ; DVD. |
| 14 | Module de commande central, unité de commande moteur |
| 15 | Interrupteur de feux |
| 16 | Haldex |
| 17 | Unité de commande KESSY ; Verrouillage de la direction. |
| 18 | Connecteur de diagnostic Unité de commande moteur Capteur de frein Haldex. |
| 19 | Unité de commande ABS, ESP ; Interrupteur de contrôle de la pression des pneus ; Unité de commande d’assistance au stationnement ; Interrupteur de mode OFF ROAD ; Bouton START STOP. |
| 20 | Interrupteur et unité de commande d’airbag |
| 21 | WIV ; Feu arrière ; Rétroviseur à obscurcissement ; Capteur de pression ; Préparation pour téléphone ; Capteur de débit d’air ; Unité de commande pour le réglage de l’angle et de l’inclinaison des phares. |
| 22 | Unité de commande du kit de clignotants pour direction assistée électromécanique ; Unité de commande du bus de données. |
| 23 | Verrouillage centralisé et capot |
| 24 | Vitres arrière électriques |
| 25 | Chauffage de la lunette arrière ; Chauffage et ventilation stationnaires. |
| 26 | Alimentation électrique dans le coffre |
| 27 | Toit ouvrant et coulissant électrique ; Pare-soleil électrique. |
| 28 | Pompe à carburant, injecteurs |
| 29 | Pare-brise avant |
| 30 | Allume-cigare avant et arrière |
| 31 | Système de nettoyage des phares |
| 32 | Chauffage des sièges avant ; Régulateur de chauffage des sièges, |
| 33 | Chauffage ; Climatisation ; Climatronic ; Télécommande pour chauffage stationnaire. |
| 34 | Alarme ; Klaxon de secours. |
| 35 | Unité de commande de transmission automatique DSG |
| 36 | Dispositif d’attelage |
Schéma des fusibles dans le compartiment moteur
| Numéro | Description |
| F1 | Non attribué |
| F2 | Unité de commande de transmission automatique |
| F3 | Circuit de mesure |
| F4 | Unité de commande ABS |
| F5 | Unité de commande de transmission automatique |
| F6 | Non attribué |
| F7 | Borne d’alimentation 15, démarreur |
| F8 | Radio |
| F9 | Non attribué |
| F10 | Unité de commande moteur |
| F11 | Unité de commande de chauffage et de ventilation auxiliaire |
| F12 | Unité de commande du bus de données |
| F13 | Unité de commande moteur |
| F14 | Allumage |
| F15 | Sonde lambda ; Relais de pompe à carburant ; Système de bougies d’allumage. |
| F 16 | Unité de commande de tension du véhicule ; Phare droit ; Feu arrière droit. |
| F17 | Klaxon |
| F18 | Amplificateur pour processeur audio numérique |
| F19 | Essuie-glaces |
| F20 | Vanne de contrôle de la pression de carburant ; Pompe haute pression. |
| F21 | Sonde lambda |
| F22 | Interrupteur de pédale d’embrayage, interrupteur de pédale de frein |
| F23 | Pompe de liquide de refroidissement ; Électrovanne de régulation de la pression de suralimentation ; Vanne de commutation du radiateur ; Pompe haute pression de carburant. |
| F24 | Filtre à charbon actif ; Vanne de recirculation des gaz d’échappement ; Ventilateur de radiateur. |
| F25 | Unité de commande ABS |
| F26 | Unité de commande de tension du véhicule ; Phare gauche ; Feu arrière gauche. |
| F27 | Système de bougies d’allumage |
| F28 | Chauffage du pare-brise |
| F29 | Alimentation de l’habitacle |
| F30 | Borne Xa) |
| a) Pour éviter de décharger inutilement la batterie pendant le démarrage du moteur, les éléments électriques de cette borne sont automatiquement désactivés. | |
Skoda Yeti (2015) – schéma des fusibles
Année de fabrication : 2015.
Le fusible de l’allume-cigare (prise de courant) de la Skoda Yeti (2017) est le fusible n° 26 (prise de courant dans le coffre) et n° 30 (allume-cigares avant et arrière) dans le schéma des fusibles du tableau de bord.
Code couleur des fusibles
| Couleur du fusible | Ampères [A] |
|---|---|
| marron clair | 5 |
| marron foncé | 7,5 |
| rouge | 10 |
| bleu | 15 |
| jaune | 20 |
| blanc | 25 |
| vert | 30 |
| orange | 40 |
| rouge | 50 |
Tableau des fusibles dans le tableau de bord
| N° | Description |
| 1 | Chauffage ventilation transmission (moteur diesel) ; Contrôleur de transmission automatique DSG. |
| 2 | Dispositif d’attelage – feu gauche |
| 3 | Dispositif d’attelage – feu droit |
| 4 | Kit de clignotants ; Levier d’essuie-glace avant ; Levier de clignotants ; Caméra. |
| 5 | Ventilateur de chauffage ; Ventilateur de radiateur ; Système de climatisation ; Climatronic. |
| 6 | Essuie-glace arrière |
| 7 | Téléphone |
| 8 | Dispositif d’attelage – contact dans la prise |
| 9 | Unité de commande de tension du véhicule – éclairage intérieur, feu de brouillard arrière. |
| 10 | Capteur de pluie ; Interrupteur de feux ; Connecteur de diagnostic ; Lumière amovible. |
| 11 | Feux de virage gauches |
| 12 | Feux de virage droits |
| 13 | Radio, DVD |
| 14 | Module de commande central ; Unité de commande moteur. |
| 15 | Interrupteur de feux |
| 16 | Haldex |
| 17 | Contrôleur KESSY ; Verrouillage du volant. |
| 18 | Prise de diagnostic ; Contrôleur moteur ; Capteur de frein ; Haldex. |
| 19 | Unité de commande ABS, ESP ; Interrupteur de contrôle de la pression des pneus ; Unité de commande d’assistance au stationnement ; Interrupteur de mode OFF ROAD ; Bouton START STOP. |
| 20 | Interrupteur et unité de commande d’airbag |
| 21 | WIV ; Feu arrière ; Rétroviseur sombre ; Capteur de pression ; Préparation pour téléphone ; Capteur de débit d’air ; Unité de commande pour le réglage du débit et de l’inclinaison des phares. |
| 22 | Contrôleur du kit de clignotants pour direction assistée électromécanique ; Unité de commande du bus de données. |
| 23 | Verrouillage centralisé et capot |
| 24 | Vitres arrière électriques |
| 25 | Chauffage de la lunette arrière ; Chauffage et ventilation stationnaires. |
| 26 | Prise d’alimentation dans le coffre |
| 27 | Toit panoramique – toit ouvrant, store électrique. |
| 28 | Pompe à carburant, injecteurs |
| 29 | Pare-brise avant |
| 30 | Allume-cigare avant et arrière |
| 31 | Système de nettoyage des phares |
| 32 | Chauffage des sièges avant ; Régulateur de chauffage des sièges. |
| 33 | Chauffage ; Climatisation ; Climatronic ; Télécommande pour chauffage stationnaire. |
| 34 | Alarme ; Klaxon de secours. |
| 35 | Unité de commande de transmission automatique DSG. |
| 36 | Unité de commande pour la détection de remorque |
Schéma des fusibles dans le compartiment moteur
| Nr | Description |
| F1 | Non attribué |
| F2 | Contrôleur de transmission automatique |
| F3 | Module de données de batterie |
| F4 | Unité de commande ABS |
| F5 | Contrôleur de transmission automatique |
| F6 | Non attribué |
| F7 | Borne d’alimentation 15, moteur de démarrage |
| F8 | Radio, tableau de bord, téléphone |
| F9 | Non attribué |
| F10 | Unité de commande moteur |
| F11 | Unité de commande supplémentaire pour le chauffage et la ventilation. |
| F12 | Unité de commande du bus de données |
| F13 | Unité de commande moteur |
| F14 | Allumage |
| F15 | Sonde lambda ; Pompe à carburant ; Système de bougies d’allumage. |
| F 16 | Unité de gestion de la tension du véhicule ; Phare droit ; Feu arrière droit. |
| F17 | Klaxon |
| F18 | Amplificateur pour processeur audio numérique |
| F19 | Essuie-glaces |
| F20 | Vanne de régulation de pression de carburant ; Pompe haute pression. |
| F21 | Sonde lambda |
| F22 | Interrupteur de pédale d’embrayage ; Interrupteur de pédale de frein. |
| F23 | Pompe de liquide de refroidissement ; Électrovanne de régulation de la pression de suralimentation ; Vanne de commutation de radiateur ; Pompe à carburant haute pression. |
| F24 | Filtre à charbon actif ; Vanne de recirculation des gaz d’échappement ; Ventilateur de radiateur. |
| F25 | Unité de commande ABS |
| F26 | Unité de gestion de la tension du véhicule, phare gauche, feu arrière gauche. |
| F27 | Système de bougies d’allumage |
| F28 | Chauffage du pare-brise |
| F29 | Alimentation pour le support des fusibles internes |
| F30 | Borne Xa) |
| a) Pour éviter de décharger inutilement la batterie lors du démarrage du moteur, les éléments électriques de cette borne sont automatiquement désactivés. | |
Skoda Yeti (2016) – schéma de la boîte à fusibles
Année de fabrication : 2016.
Le fusible de l’allume-cigare (prise de courant) dans la Skoda Yeti (2017) est le fusible n° 26 (prise de courant dans le coffre) et n° 30 (allume-cigares avant et arrière) dans la boîte à fusibles du tableau de bord.
Codage couleur des fusibles
| Couleur du fusible | Ampères [A] |
|---|---|
| brun clair | 5 |
| brun foncé | 7,5 |
| rouge | 10 |
| bleu | 15 |
| jaune | 20 |
| blanc | 25 |
| vert | 30 |
| orange | 40 |
| rouge | 50 |
Boîte à fusibles dans le tableau de bord
| Numéro | Description |
| 1 | Chauffage ventilation de la transmission (moteur diesel) ; Unité de commande de la transmission automatique DSG. |
| 2 | Dispositif d’attelage – feu gauche |
| 3 | Dispositif d’attelage – feu droit |
| 4 | Ensemble de clignotants ; Levier d’essuie-glace avant ; Levier de clignotants ; Caméra. |
| 5 | Ventilateur de chauffage ; Ventilateur de radiateur ; Système de climatisation ; Climatronic. |
| 6 | Essuie-glace arrière |
| 7 | Téléphone |
| 8 | Dispositif d’attelage – contact dans la prise |
| 9 | Éclairage intérieur ; Feu de brouillard arrière. |
| 10 | Capteur de pluie ; Interrupteur d’éclairage ; Prise de diagnostic. |
| 11 | Feux de virage côté gauche |
| 12 | Feux de virage côté droit |
| 13 | Radio, DVD |
| 14 | Unité de commande centrale ; Unité de commande moteur. |
| 15 | Interrupteur d’éclairage |
| 16 | Haldex |
| 17 | KESSY ; Verrouillage de direction. |
| 18 | Prise de diagnostic ; Unité de commande moteur ; Capteur de frein ; Haldex. |
| 19 | ABS ; ESP ; Interrupteur de contrôle de la pression des pneus ; Aide au stationnement ; Interrupteur de mode OFF ROAD ; Bouton START STOP. |
| 20 | Interrupteur d’airbag |
| 21 | WIV ; Feu arrière ; Rétroviseur à atténuation ; Capteur de pression ; Préparation pour téléphone ; Capteur de débit d’air ; Unité de commande pour la régulation du débit et de l’inclinaison des phares. |
| 22 | Tableau de bord ; Direction assistée électromécanique ; Bus de données. |
| 23 | Verrouillage centralisé et capot |
| 24 | Vitres arrière électriques |
| 25 | Chauffage de la lunette arrière ; Chauffage et ventilation stationnaires. |
| 26 | Prise de courant dans le coffre |
| 27 | Toit panoramique – toit coulissant et inclinable, store électrique. |
| 28 | Pompe à carburant ; Injecteurs ; Chauffage AdBlue®. |
| 29 | Pare-brise |
| 30 | Allume-cigare avant et arrière |
| 31 | Système de nettoyage des phares |
| 32 | Chauffage du siège avant ; Régulateur de chauffage de siège. |
| 33 | Chauffage ; Climatisation ; Climatronic ; Télécommande pour chauffage stationnaire. |
| 34 | Alarme, klaxon de secours |
| 35 | Transmission automatique DSG |
| 36 | Dispositif d’attelage |
Boîte à fusibles dans le compartiment moteur
| Numéro | Description |
| F1 | Non attribué |
| F2 | Transmission automatique |
| F3 | Module de données de batterie |
| F4 | ABS |
| F5 | Transmission automatique |
| F6 | Non attribué |
| F7 | Borne d’alimentation 15, démarrage |
| F8 | Radio, tableau de bord, téléphone |
| F9 | Non attribué |
| F10 | Unité de commande moteur |
| F11 | Chauffage et ventilation supplémentaires |
| F12 | Bus de données |
| F13 | Unité de commande moteur |
| F14 | Allumage |
| F15 | Sonde lambda ; Pompe à carburant ; Système de bougies de préchauffage. |
| F 16 | Unité de gestion de la tension du véhicule ; Phare droit ; Feu arrière droit. |
| F17 | Klaxon |
| F18 | Amplificateur pour processeur audio numérique |
| F19 | Essuie-glaces |
| F20 | Vanne de contrôle de la pression de carburant ; Pompe haute pression. |
| F21 | Sonde lambda |
| F22 | Interrupteur de pédale d’embrayage ; Interrupteur de pédale de frein. |
| F23 | Pompe de liquide de refroidissement ; Électrovanne de régulation de la pression de suralimentation ; Vanne de commutation de radiateur ; Pompe à carburant haute pression. |
| F24 | Filtre à charbon actif ; Vanne de recirculation des gaz d’échappement ; Ventilateur de radiateur. |
| F25 | ABS |
| F26 | Unité de gestion de la tension du véhicule ; Phare gauche ; Feu arrière gauche. |
| F27 | Système de bougies de préchauffage |
| F28 | Chauffage du pare-brise |
| F29 | Alimentation pour le support des fusibles internes |
| F30 | Borne Xa) |
| a) Pour éviter de décharger inutilement la batterie lors du démarrage du moteur, les éléments électriques de cette borne sont automatiquement désactivés. | |
Skoda Yeti (2017) – schéma des fusibles
Année de fabrication : 2017.
Le fusible de l’allume-cigare (prise de courant) dans la Skoda Yeti est le fusible n° 26 (prise de courant dans le coffre) et n° 30 (allume-cigares avant et arrière) dans la boîte à fusibles du tableau de bord.
Codage couleur des fusibles
| Couleur du fusible | Ampères [A] |
|---|---|
| brun clair | 5 |
| brun foncé | 7,5 |
| rouge | 10 |
| bleu | 15 |
| jaune | 20 |
| blanc | 25 |
| vert | 30 |
| orange | 40 |
| rouge | 50 |
Boîte à fusibles dans le tableau de bord
| N° | Description |
| 1 | Chauffage de la vanne de décharge de la transmission (moteur diesel) ; Transmission automatique. |
| 2 | Dispositif d’attelage – feu gauche |
| 3 | Dispositif d’attelage – feu droit |
| 4 | Ensemble d’indicateurs ; Levier d’essuie-glace de pare-brise ; Levier de clignotants ; Caméra. |
| 5 | Ventilateur de chauffage ; Ventilateur de radiateur ; Système de climatisation ; Climatronic. |
| 6 | Essuie-glace arrière |
| 7 | Connexion d’avertissement |
| 8 | Dispositif d’attelage – contact dans la prise |
| 9 | Éclairage intérieur ; Feu de brouillard arrière. |
| 10 | Capteur de pluie ; Interrupteur d’éclairage ; Prise de diagnostic. |
| 11 | Feux de virage à gauche |
| 12 | Feux de virage à droite |
| 13 | Radio |
| 14 | Système de contrôle central ; Système de gestion moteur. |
| 15 | Interrupteur d’éclairage |
| 16 | Quatre roues motrices |
| 17 | KESSY ; Verrouillage de direction |
| 18 | Prise de diagnostic ; Système de contrôle moteur ; Capteur de frein ; Transmission intégrale ; START-STOP. |
| 19 | ABS ; ESP ; Interrupteur de contrôle de la pression des pneus ; Aide au stationnement ; Interrupteur de mode OFF ROAD ; Bouton START STOP. |
| 20 | Airbag |
| 21 | Intervalle d’entretien variable – WIV ; Feux de recul ; Rétroviseurs à atténuation automatique ; Capteur de pression ; Préparation pour téléphone ; Débitmètre d’air ; Réglage des phares et phares pivotants. |
| 22 | Tableau de bord ; Direction assistée électromécanique ; Bus de données. |
| 23 | Verrouillage centralisé, couvercle de coffre |
| 24 | Vitres électriques – arrière |
| 25 | Chauffage de la lunette arrière ; Chauffage et ventilation stationnaires. |
| 26 | Prise de courant dans le coffre |
| 27 | Toit panoramique ouvrant et coulissant ; Commande électronique des pare-soleil. |
| 28 | Pompe à carburant ; Injecteurs ; Chauffage AdBlue®. |
| 29 | Vitres électriques – avant, Rétroviseur extérieur : chauffage, fonction de rabattement, réglage de la surface du miroir. |
| 30 | Prise de courant 12 V – avant et arrière |
| 31 | Système de nettoyage des phares |
| 32 | Sièges avant chauffants |
| 33 | Chauffage ; Climatisation ; Climatronic ; Télécommande pour chauffage stationnaire. |
| 34 | Alarme de voiture, klaxon de secours |
| 35 | Transmission automatique |
| 36 | Dispositif d’attelage |
Schéma des fusibles dans le compartiment moteur
Skoda Yeti – fusibles – compartiment moteur
| Nr | Description |
| F1 | Non attribué |
| F2 | Transmission automatique ; Système de contrôle AdBlue. |
| F3 | Module de données de batterie |
| F4 | ABS |
| F5 | Transmission automatique |
| F6 | Non attribué |
| F7 | Borne d’alimentation 15, démarrage |
| F8 | Radio, tableau de bord, téléphone |
| F9 | Non attribué |
| F10 | Unité de commande moteur |
| F11 | Chauffage et ventilation supplémentaires |
| F12 | Bus de données |
| F13 | Unité de commande moteur |
| F14 | Allumage |
| F15 | Sonde lambda ; Pompe à carburant ; Système de bougies d’allumage. |
| F16 | Phare droit, feu arrière droit |
| F17 | Klaxon |
| F18 | Amplificateur musical |
| F19 | Essuie-glaces |
| F20 | Vanne de contrôle de la pression de carburant ; Pompe haute pression. |
| F21 | Sonde lambda |
| F22 | Interrupteur de pédale d’embrayage ; Interrupteur de pédale de frein. |
| F23 | Pompe de liquide de refroidissement ; Électrovanne de régulation de la pression de suralimentation ; Vanne de commutation de radiateur ; Pompe à carburant haute pression. |
| F24 | Filtre à charbon actif ; Vanne de recirculation des gaz d’échappement ; Ventilateur de radiateur. |
| F25 | ABS |
| F26 | Phare gauche, feu arrière gauche |
| F27 | Système de bougies d’allumage |
| F28 | Chauffage du pare-brise |
| F29 | Alimentation pour le support des fusibles internes (fusibles n° 24,27,31,32) ; Sièges réglables électriquement. |
| F30 | Borne Xa) |
| a) Pour éviter de décharger inutilement la batterie lors du démarrage du moteur, les éléments électriques de cette borne sont automatiquement désactivés. | |
À propos de la Skoda Yeti (2009-2017)
La Skoda Yeti, produite de 2009 à 2017, est un SUV compact qui se distingue par son design robuste et sa polyvalence. Ce modèle offre des intérieurs confortables et spacieux, idéaux pour les voyages en famille et les trajets quotidiens. La Skoda Yeti était disponible avec diverses motorisations, y compris des moteurs essence et diesel, permettant aux conducteurs de choisir en fonction de leurs préférences et de leurs besoins. Grâce à la transmission intégrale et aux technologies avancées, la Yeti est capable de gérer les terrains plus difficiles, tout en conservant confort et sécurité sur la route.
Schéma de la boîte à fusibles Skoda Yeti
Cette page présente le schéma de la boîte à fusibles pour le modèle Skoda Yeti. La boîte à fusibles de ce véhicule est généralement située à l’intérieur, sous le tableau de bord côté conducteur, ainsi que dans le compartiment moteur. Nos schémas détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de la même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des composants électriques de votre véhicule.
