Skoda Karoq (2019-2021) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Skoda Karoq (2019-2021), vous obtiendrez des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Skoda Karoq – schéma poistky
Rok výroby: 2019, 2020, 2021.
Fusibles dans le tableau de bord
| Numéro | Description |
| 1 | SCR (AdBlue) |
| 2 | Volant chauffant |
| 3 | Non attribué |
| 4 | Non attribué |
| 5 | Données du bus |
| 6 | Capteur d’alarme |
| 7 | Climatisation;Récepteur pour chauffage à distance;
Lunette arrière chauffante; Transmission automatique. |
| 8 | Interrupteur d’éclairage;Capteur de pluie;
Frein de stationnement; Éclairage d’ambiance; Phares avant. |
| 9 | Levier de commande sous le volant |
| 10 | Écran d’infodivertissement |
| 11 | Éclairage – côté gauche |
| 12 | Infodivertissement |
| 13 | Tendeur de ceinture de sécurité côté gauche |
| 14 | Ventilateur d’air pour la climatisation;Chauffage. |
| 15 | Verrouillage électrique de la direction |
| 16 | Ports USB;Connecteur de diagnostic;
Phonebox. |
| 17 | Tableau de bord;Appel d’urgence. |
| 18 | Caméra de recul |
| 19 | Système KESSY |
| 20 | SCR (AdBlue) |
| 21 | Quatre roues motrices |
| 22 | Dispositif d’attelage |
| 23 | Toit panoramique/toit ouvrant |
| 24 | Éclairage – côté droit |
| 25 | Verrouillage centralisé – portes avant et arrière gauche, vitre électrique – gauche, rétroviseurs extérieurs gauche – chauffage, fonction de rabattement, réglage de la surface des rétroviseurs |
| 26 | Sièges avant chauffants |
| 27 | Éclairage intérieur |
| 28 | Dispositif d’attelage |
| 29 | Non attribué |
| 30 | Non attribué |
| 31 | Non attribué |
| 32 | Assistance au stationnement (Park Assist) |
| 33 | Airbag |
| 34 | Climatisation;Interrupteur de feux de recul;
Rétroviseur à atténuation automatique; Chauffage de siège; Frein de stationnement; Interrupteurs d’éclairage; Panneau de boutons; Ports USB. |
| 35 | Connecteur de diagnostic;Caméra avant;
Système de surveillance de distance (par exemple, ACC, Front Assist). |
| 36 | Phares AFS – droit |
| 37 | Phares AFS – gauche |
| 38 | Dispositif d’attelage |
| 39 | Verrouillage centralisé – portes avant et arrière droite, vitre électrique droite, rétroviseurs extérieurs droite – chauffage, fonction de rabattement du rétroviseur, réglage de la surface du rétroviseur |
| 40 | Prises de courant 12 V |
| 41 | Tendeur de ceinture droit |
| 42 | Verrouillage du coffre;Verrouillage des portes arrière;
Verrouillage du bouchon de réservoir; Système de nettoyage des phares; Lavage des vitres avant et arrière. |
| 43 | Amplificateur audio |
| 44 | Dispositif d’attelage |
| 45 | Réglage électrique du siège conducteur |
| 46 | Prises de courant 230 V |
| 47 | Essuie-glace arrière |
| 48 | Détection d’angle mort |
| 49 | Démarrage du moteur, interrupteur de pédale d’embrayage |
| 50 | Ouverture du couvercle de coffre |
| 51 | Sièges arrière chauffants |
| 52 | Non attribué |
| 53 | Lunette arrière chauffante |

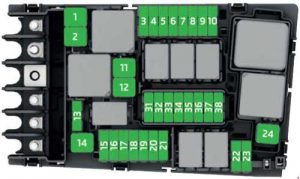

Fusibles dans le compartiment moteur
| Numéro | Description |
| 1 | ESC;Frein de stationnement. |
| 2 | ESC |
| 3 | Unité de commande moteur |
| 4 | Ventilateur de radiateur;Capteur de niveau et de température d’huile;
Système de chauffage électrique; SCR (AdBlue); Composants du moteur. |
| 5 | Composants du moteur |
| 6 | Capteur de freinage |
| 7 | Pompe de liquide de refroidissement, valve de purge, composants du moteur |
| 8 | Sonde lambda;Capteur NOx. |
| 9 | Système de préchauffage;Capteur de masse d’air;
Composants du moteur. |
| 10 | Pompe à carburant |
| 11 | Système de chauffage électrique supplémentaire |
| 12 | Système de chauffage électrique supplémentaire |
| 13 | Transmission automatique |
| 14 | Pare-brise chauffant |
| 15 | Klaxon |
| 16 | Non attribué |
| 17 | ESC;Unité de commande moteur;
Bobine de relais principal. |
| 18 | Base de données;Module de données de batterie. |
| 19 | Essuie-glaces avant |
| 20 | Alarme antivol |
| 21 | Non attribué |
| 22 | Unité de commande moteur |
| 23 | Démarrage |
| 24 | Système de chauffage électrique supplémentaire |
| 31 | Pompe à vide |
| 32 | Non attribué |
| 33 | Pompe à huile pour transmission automatique |
| 34 | Non attribué |
| 35 | Non attribué |
| 36 | Non attribué |
| 37 | Chauffage supplémentaire |
| 38 |
À propos de la Skoda Karoq (2019-2021)
La Skoda Karoq, produite entre 2019 et 2021, est un SUV compact qui se distingue par son design moderne et sa praticité. Ce modèle propose différentes variantes de moteurs, y compris des unités essence et diesel, offrant des performances et une efficacité optimales. L’intérieur de la Karoq est spacieux et confortable, avec de nombreuses fonctionnalités technologiques qui améliorent le confort et la sécurité de conduite. Grâce à sa construction robuste et à ses systèmes d’assistance avancés, la Skoda Karoq est un choix idéal pour les familles et les individus à la recherche d’un véhicule fiable et polyvalent.
Schéma de la boîte à fusibles Skoda Karoq
Cette page présente le schéma de la boîte à fusibles pour le modèle Skoda Karoq, essentiel pour l’entretien et les réparations appropriées du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule et le bon fonctionnement de tous les équipements électriques.
