Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Škoda Kodiaq (2016-2022), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Škoda Kodiaq (2016-2019) – schéma de la boîte à fusibles

Année de fabrication : 2016, 2017, 2018, 2019.

Le fusible de l’allume-cigare (prise de courant) de la Škoda Kodiaq (2016-2019) est le fusible 40 de la boîte à fusibles du tableau de bord.

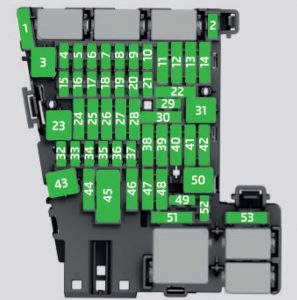

Boîte à fusibles du tableau de bord

Numéro	Description
1	Non attribué
2	Non attribué
3	Non attribué
4	Volant chauffant
5	Bus de données
6	Transmission automatique
7	Climatisation, récepteur de télécommande pour chauffage stationnaire ; Lunette arrière chauffante ; Pare-brise chauffant ; Climatisation arrière.
8	Commutateur de feux ; Capteur de pluie ; Frein de stationnement ; Éclairage intérieur ; Capteur de système d’alarme ; Phare.
9	Levier de commande sous le volant
10	Écran d’infodivertissement
11	Lumière – gauche
12	Infodivertissement ; ExBoxM2 (concerne la Corée du Sud).
13	Tendeur de ceinture gauche
14	Ventilateur d’air pour climatisation et chauffage.
15	Verrouillage électrique du volant
16	Port USB ; Connecteur de diagnostic ; Phonebox/
17	Tableau de bord ; Connexion d’alarme.
18	Caméra de recul
19	KESSY
20	SCR
21	Quatre roues motrices
22	Dispositif d’attelage
23	Toit panoramique coulissant et inclinable
24	Lumière – droite
25	Verrouillage centralisé – portes avant et arrière gauche ; Fenêtre électrique – gauche ; Rétroviseurs extérieurs gauche : chauffage, fonction de rabattement, réglage de la surface du miroir.
26	Sièges avant chauffants

27	Éclairage intérieur
28	Remorque – prise électrique
29	Non attribué
30	Réglage de l’amortisseur
31	Non attribué
32	Aide au stationnement (assistant de stationnement)
33	Airbag
34	Climatisation ; Interrupteur des feux de recul ; Rétroviseur à atténuation automatique ; Chauffage des sièges ; Frein de stationnement ; Interrupteurs des feux ; Bande avec interrupteurs ; Chauffage électrique supplémentaire.
35	Connecteur de diagnostic ; Caméra ; Radar.
36	Phares AFS – droit
37	Phares AFS – gauche
38	Dispositif amovible – prise électrique
39	Verrouillage centralisé – portes avant et arrière droite, fenêtre électrique – droite Rétroviseurs extérieurs droit : chauffage, fonction de rabattement, réglage de la surface du miroir.
40	Prise 12 V
41	Tendeur de ceinture droit
42	Verrouillage du coffre ; Lave-phares ; Lave-glace avant et arrière.
43	Amplificateur audio
44	Dispositif amovible – prise électrique
45	Réglage électrique du siège conducteur
46	Alimentation 230 V.
47	Essuie-glace arrière
48	Détection d’angle mort
49	Démarrage du moteur, interrupteur de pédale d’embrayage
50	Ouverture du coffre
51	Chauffage des sièges arrière
52	Sièges avant chauffants
53	Lunette arrière chauffante

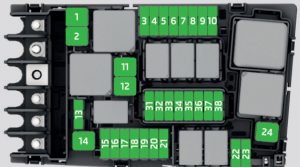

Boîte à fusibles dans le compartiment moteur

N°	Description
1	ESC ; Frein de stationnement.
2	ESC
3	Système de gestion moteur
4	Ventilateur de radiateur ; Vanne de contrôle de la pression de carburant ; Chauffage électrique auxiliaire ; Éléments du moteur.
5	Allumage ; Pompe à carburant ; Capteur de niveau et de température d’huile ; Éléments du moteur.
6	Capteur de frein
7	Pompe de liquide de refroidissement ; Vanne de vidange ; Éléments du moteur.
8	Sonde Lambda
9	Pompe de liquide de refroidissement ; Allumage ; Chauffage ; Débitmètre d’air ; Éléments du moteur.
10	Pompe à carburant
11	Chauffage électrique auxiliaire ; Pare-brise chauffant.
12	Chauffage électrique auxiliaire
13	Transmission automatique
14	Non attribué
15	Klaxon

16	Démarrage
17	ESC ; Contrôleur moteur ; Bobine du relais principal.
18	Chauffage électrique supplémentaire ; Ventilateur de radiateur ; Vanne de purge ; Capteur de température d’huile ; Vanne du filtre à charbon actif ; Vanne du collecteur d’admission.
19	Brosses
20	Alarme antivol
21	Non attribué
22	Système de contrôle moteur
23	Démarrage
24	Chauffage électrique supplémentaire
31	Non attribué
32	Non attribué
33	SCR
34	Non attribué
35	Non attribué
36	Non attribué
37	Aux
38	Non attribué

Skoda Kodiaq – schéma de la boîte à fusibles

Année de fabrication : 2020, 2021.

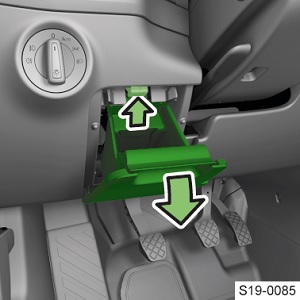

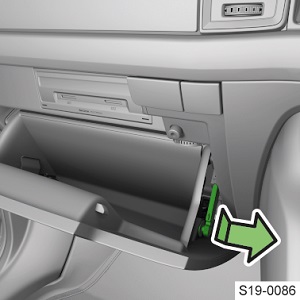

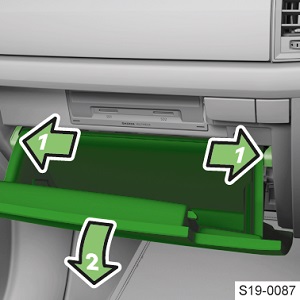

Le fusible de l’allume-cigare (prise de courant) de la Skoda Kodiaq est le fusible 40 de la boîte à fusibles de l’habitacle.

2020

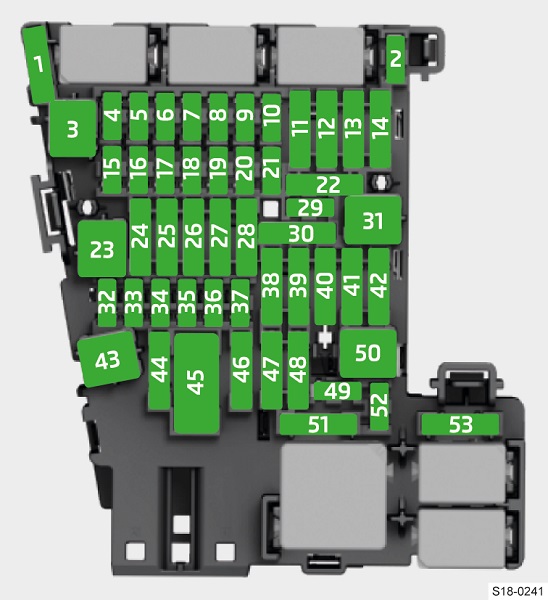

Fusibles du tableau de bord

Numéro	Description
Numéro	Description
1	SCR (AdBlue®)
2	Chauffage du volant
3	Non utilisé
4	Système d’alarme
5	Bus de données
6	Transmission automatique
7	Climatisation ; Récepteur de chauffage stationnaire ; Chauffage du pare-brise et de la lunette arrière ; Capteur du système pneumatique.
8	Commutateur de feux ; Capteur de pluie ; Frein de stationnement ; Éclairage d’ambiance ; Capteur du système d’alarme ; Phares avant.
9	Levier de commande sous le volant
10	Écran du système d’infodivertissement
11	Éclairage du véhicule – côté gauche
12	Système d’infodivertissement
13	Tendeurs de ceinture de sécurité – côté gauche
14	Ventilateur de climatisation, chauffage
15	Verrouillage électrique de la direction
16	Ports USB ; Prise de diagnostic ; Phonebox.
17	Tableau de bord ; Numéro d’urgence.
18	Caméra arrière ; Affichage de la zone
19	KESSY (système de verrouillage centralisé et de démarrage sans clé)
20	SCR (AdBlue®) ; Pompe à vide pour le système de freinage.
21	Quatre roues motrices
22	Dispositif d’attelage
23	Toit panoramique coulissant
24	Éclairage du véhicule – côté droit
25	Verrouillage centralisé – portes avant gauche et arrière gauche ; Commande des vitres côté gauche ; Chauffage du rétroviseur extérieur gauche ; Fonction de rabattement du rétroviseur, réglage de la surface du rétroviseur.
26	Chauffage des sièges avant

Numéro	Description
27	Éclairage intérieur
28	Dispositif d’attelage
29	Fonction de charge USB – à l’arrière et dans le rétroviseur
30	Réglage des amortisseurs
31	Ouverture du coffre
32	Aide au stationnement ; Assistant de stationnement ; Détection d’angle mort.
33	Airbag
34	Climatisation ; Interrupteur des feux de recul ; Rétroviseur avec fonction d’atténuation automatique ; Chauffage des sièges ; Frein de stationnement ; Interrupteur des feux ; Panneau de boutons.
35	Prise de diagnostic ; Caméra ; Capteur radar.
36	Phare LED – droit
37	Phare LED – gauche
38	Dispositif d’attelage
39	Verrouillage centralisé – portes avant droite et arrière droite ; Commande des vitres droite ; Chauffage du rétroviseur extérieur droit ; Fonction de rabattement du rétroviseur, réglage de la surface du rétroviseur.
40	Prise 12 V
41	Tendeurs de ceinture de sécurité – côté droit
42	Verrouillage du coffre ; Système de nettoyage des phares ; Lave-glace avant et arrière.
43	Amplificateur audio
44	Dispositif d’attelage
45	Commande électrique du siège conducteur
46	Prise 230 V
47	Lave-glace arrière
48	Générateur de son sportif
49	Démarrage du moteur ; Interrupteur de pédale d’embrayage.
50	Non utilisé
51	Chauffage des sièges arrière
52	Ventilation du siège avant
53	Lunette arrière chauffante

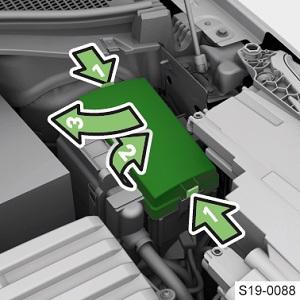

Fusibles dans le compartiment moteur

Numéro	Description
1	Système d’assistance ESC ; Frein de stationnement.
2	Système d’assistance ESC
3	Système de gestion moteur
4	Ventilateur de radiateur ; Régulateur de pression de carburant ; Chauffage électrique ; Bougie d’allumage ; Capteur de débit d’air ; Système de freinage ; Capteur de niveau et de température d’huile ; Allumage ; Éléments du moteur.
5	Éléments du moteur
6	Capteur de freinage
7	Pompe de liquide de refroidissement ; Valve d’échappement ; Vidange du carter d’huile ; Éléments du moteur.
8	Sonde Lambda ; Capteur NOx et capteur de particules.
9	Pompe de liquide de refroidissement ; Allumage ; Éléments du moteur.
10

Schéma des fusibles et relais – Skoda Kodiaq

S’applique aux véhicules fabriqués dans les années :

2022.

Fusibles du tableau de bord

Numéro	Description
Numéro	Description
1	SCR (AdBlue®)
2	Chauffage du volant
3	Réserve
4	Système d’alarme
5	Bus de données
6	Transmission automatique
7	Climatisation, récepteur de chauffage auxiliaire, chauffage du pare-brise avant et arrière, indicateur de contrôle des pneus
8	Interrupteur des feux, capteur de pluie, frein de stationnement, éclairage d’ambiance, capteur d’alarme, phares avant
9	Levier de commande sous le volant
10	Écran du système d’infodivertissement
11	Éclairage du véhicule – côté gauche
12	Système d’infodivertissement
13	Tendeurs de ceinture – côté gauche
14	Ventilateur de climatisation, chauffage
15	Verrouillage électrique de la direction
16	Connexions USB, port de diagnostic, Phonebox
17	Tableau de bord, numéro d’urgence
18	Caméra arrière, Area View
19	KESSY (système de verrouillage centralisé et de démarrage sans clé)
20	SCR (AdBlue®), pompe à vide du système de freinage
21	Transmission intégrale
22	Dispositif d’attelage
23	Toit panoramique coulissant
24	Éclairage du véhicule – côté droit
25	Verrouillage centralisé – portes avant gauche et arrière gauche, commande des vitres côté gauche, chauffage du rétroviseur extérieur côté gauche, fonction de rabattement, réglage de la surface du rétroviseur
26	Chauffage des sièges avant

Numéro	Description
27	Éclairage intérieur
28	Dispositif d’attelage
29	Fonction de charge USB – à l’arrière et sur le rétroviseur intérieur
30	Réglage des amortisseurs
31	Ouverture du coffre
32	Aide au stationnement, assistant de stationnement, détection d’angle mort
33	Airbag
34	Climatisation, interrupteur des feux de recul, rétroviseur intérieur avec fonction d’atténuation automatique, chauffage des sièges, frein de stationnement, interrupteur des feux, panneau de boutons
35	Port de diagnostic, caméra, capteur radar
36	Phare LED – droit
37	Phare LED – gauche
38	Dispositif d’attelage
39	Verrouillage centralisé – portes avant droite et arrière droite, commande des vitres droite, chauffage du rétroviseur extérieur droit, fonction de rabattement du rétroviseur, réglage de la surface du rétroviseur
40	Prises 12 V
41	Tendeurs de ceinture de sécurité – côté droit
42	Verrouillage du coffre, système de nettoyage des phares, essuie-glaces avant et arrière
43	Amplificateur audio
44	Dispositif d’attelage
45	Commande électrique du siège conducteur
46	Prise 230 V
47	Essuie-glace arrière
48	Générateur de son sportif
49	Démarrage du moteur, interrupteur de pédale d’embrayage
50	Réserve
51	Chauffage des sièges arrière
52	Ventilation des sièges avant, éclairage des pieds
53	Lunette arrière chauffante

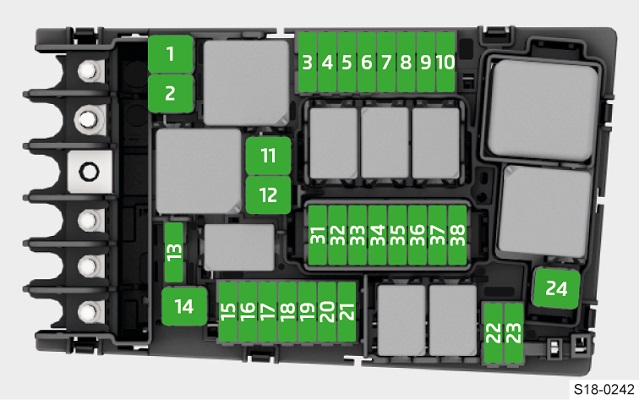

Fusibles dans le compartiment moteur

Numéro	Description
1	Système d’assistance ESC, frein de stationnement
2	Système d’assistance ESC
3	Système de gestion moteur
4	Ventilateur de radiateur, régulateur de pression de carburant, chauffage électrique, bougie d’allumage, débitmètre massique d’air, système de freinage, capteur de niveau et de température d’huile, allumage, composants du moteur
5	Composants du moteur
6	Capteur de freinage
7	Pompe de liquide de refroidissement, valve d’échappement, purge du bloc, composants du moteur
8	Sonde Lambda, capteur NOx et capteur de particules
9

À propos de la Skoda Kodiaq (2016-2022)

La Škoda Kodiaq, présentée en 2016, est le premier modèle de SUV de la marque Škoda, offrant espace et polyvalence pour les familles et les aventuriers. Ce modèle est connu pour son design élégant et son haut niveau de confort. La Kodiaq est disponible avec différentes motorisations, y compris des moteurs essence et diesel, qui offrent performance et efficacité. Grâce à des technologies avancées et des fonctions de sécurité, telles que le régulateur de vitesse adaptatif et le système de freinage d’urgence, la Kodiaq est un choix idéal pour ceux qui recherchent un véhicule fiable et sûr.

Schéma de la boîte à fusibles Skoda Kodiaq

Cette page présente le schéma de la boîte à fusibles pour le modèle Škoda Kodiaq, essentiel pour l’identification et l’entretien des systèmes électriques du véhicule. Dans la Škoda Kodiaq, la boîte à fusibles est généralement située à deux endroits : dans le compartiment moteur et à l’intérieur du véhicule, souvent près du tableau de bord. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des remplacements de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément indispensable de l’entretien et du bon fonctionnement de votre véhicule.
