Renault Laguna 1 (1994-2001) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Renault Laguna I (1994–2001), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Renault Laguna 1 – schéma des fusibles
Année de fabrication : 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Le fusible de l’allume-cigare (prise de courant) de la Renault Laguna 1 est le fusible 30 de la boîte à fusibles de l’habitacle.

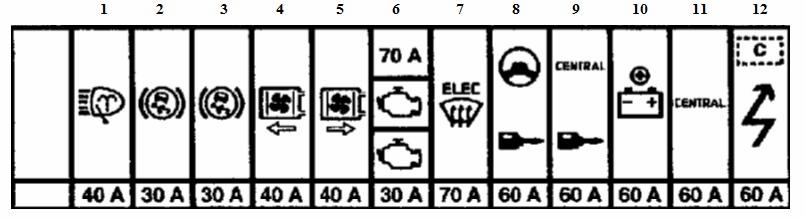

Compartiment moteur
Les fusibles sont situés à côté de la batterie, sur le côté gauche.
Description
- 40A – Moteur d’essuie-glace de phare
- 30A – ABS
- 30A – ABS
- 40A – Ventilateur de refroidissement électrique du moteur gauche
- 40A – Ventilateur de refroidissement électrique du moteur droit
- 30A – Système d’injection ou chauffage du moteur diesel (70 A)
- 70A – Relais pour l’activation du chauffage électrique du pare-brise
- 60A – « + » avant l’activation avec système antivol
- 60A – Relais après l’activation
- 60A – Batterie « + » intérieure
- 60A – Console centrale
- 60A – Déconnexion des consommateurs d’énergie électrique
Les éléments du relais sont placés séparément.

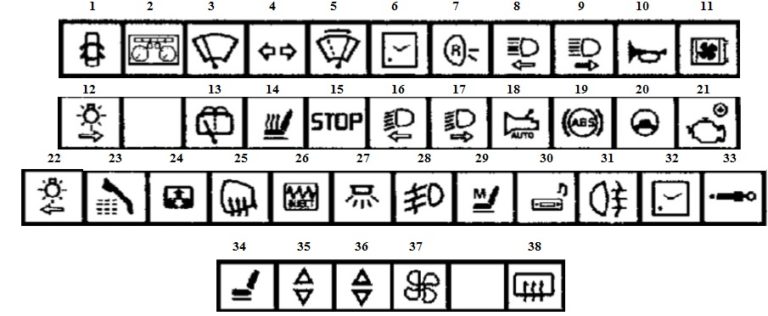

Habitacle
Ces boîtes sont situées dans la partie inférieure gauche du tableau de bord. L’arrière du couvercle sera marqué de la description actuelle du circuit et des fusibles de rechange.
| Numéro | Description |
| 1 | 25A Verrouillage centralisé |
| 2 | 15A Kit de clignotants ;
Airbag ; Tendeurs de ceinture de sécurité ; Décodeur ; Alarme antivol ; Mémoire de siège conducteur. |
| 3 | 25A Moteurs d’essuie-glace et de lave-glace de pare-brise |
| 4 | 15A Clignotants ;
Alarme. |
| 5 | 25A Freinage électromagnétique du moteur d’essuie-glace de pare-brise |
| 6 | 10A Horloge ;
Dispositifs de mémoire des unités électroniques et récepteur radio ; Action électrique des rétroviseurs ; Sirène d’alarme. |
| 7 | 10A Feux de recul (pour les modèles avec transmission automatique) |
| 8 | 15A Phare gauche de feux de croisement |
| 9 | 15A Phare droit de feux de croisement |
| 10 | 25A Klaxon |
| 11 | 20A Ventilateur de refroidissement électrique du moteur |
| 12 | 10A Feu de position droit ;
Signal de klaxon avec les feux allumés ; Éclairage du tableau de bord ; Variateur d’éclairage du tableau de bord ; Relais de commutation jour-nuit ; Unité de commande de l’état des ampoules. |
| 13 | 20A Moteur d’essuie-glace arrière ;
Chauffage de la lunette arrière ; Chauffage électrique du pare-brise ; Feux de recul ; Klaxon – extinction des feux ; Contrôle du chauffage. |
| 14 | 20A Sièges chauffants |
| 15 | 15A Feux de freinage ;
Régulateur de vitesse ; Relais-interrupteur des clignotants et de l’alarme ; Unité de commande de l’état des ampoules. |
| 16 | 15A Phare gauche de feux de croisement ;
Télécommande de l’angle des phares. |
| 17 | 15A Phare droit de feux de croisement |
| 18 | 5A Transmission automatique |
| 19 | 5A ABS |
| 20 | 5A Direction assistée adaptative |
| 21 | 30A « + » après l’activation |
| 22 | 10A Feu arrière gauche ;
Éclairage ; Témoin d’état de la lampe. |
| 23 | 5A Téléphone portable |
| 24 | 30A Moteur de toit ouvrant |
| 25 | 10A Rétroviseurs latéraux chauffants |
| 26 | Système d’injection 2A |
| 27 | 15A Éclairage intérieur et du coffre ;
Interrupteur de sécurité pour enfants ; Alarme antivol. |
| 28 | 25A Feux de brouillard |
| 29 | 25A Mémoire de siège conducteur |
| 30 | 20A Commande radio ;
Chauffage ; Fusible de l’allume-cigare. |
| 31 | 10A Feu de brouillard arrière |
| 32 | 10A Éclairage de l’horloge et de l’affichage ;
Alarme antivol ; Mémoire de position du siège conducteur. |
| 33 | 15A Amortisseurs à rigidité variable |
| 34 | 40A Siège passager avec alimentation |
| 35 | 40A Lève-vitre électrique de la porte passager |
| 36 | 40A Lève-vitre électrique de la porte conducteur |
| 37 | 50A Système de climatisation |
| 38 | 40A Lunette arrière chauffante |
À propos de la Renault Laguna 1 (1994-2001)
La Renault Laguna 1, produite de 1994 à 2001, est la première génération de ce modèle populaire de classe moyenne du constructeur français Renault. Cette voiture se caractérise par un design élégant et un intérieur confortable, offrant suffisamment d’espace pour les passagers et les bagages. La Renault Laguna 1 était disponible avec diverses motorisations, y compris des moteurs essence et diesel, qui offraient un équilibre entre performance et économie. Le modèle était apprécié pour sa fiabilité et ses qualités de conduite, ce qui en faisait un choix idéal pour une utilisation familiale et professionnelle.
Schéma de la boîte à fusibles de la Renault Laguna 1
Cette page présente le schéma de la boîte à fusibles de la Renault Laguna 1, indispensable pour l’entretien et la réparation corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et sa fonction.
