Renault Master IV (2019-2022) – Boîte à fusibles et relais

Dans cet article, vous trouverez les schémas de la boîte à fusibles du Renault Master IV (2019–2022), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et l’affectation de chaque fusible (disposition des fusibles).

Schéma des fusibles et relais – Renault Master

S’applique aux véhicules fabriqués entre :

2019, 2020, 2021, 2022.

Le véhicule est équipé de deux boîtes à fusibles : dans l’habitacle et dans le compartiment moteur.

Fusibles dans l’habitacle

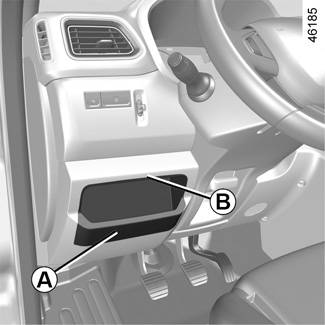

Dévissez le couvercle A à l’aide de l’encoche B.

Pour identifier les fusibles, utilisez les instructions figurant sur l’étiquette d’affectation des fusibles (description détaillée sur la page suivante) située sur le couvercle A.

Symbole	Description			Symbole	Description			Symbole	Description
	Radio, sièges chauffants, écran multifonction, prises pour appareils audio et alarme				Feux arrière, éclairage intérieur				ABS/ESC
					Régulateur d’intensité d’éclairage, éclairage intérieur				Fonction d’accès en mode « mains libres »
	Prises pour accessoires				Feux arrière				Tachygraphe
	Allume-cigare				Lève-vitres électriques, chauffage et climatisation et module combiné dans l’habitacle				Ventilateur de chauffage et de climatisation
	Tableau de bord, prise de diagnostic				Circuit de chauffage de la lunette arrière gauche				Équipement supplémentaire
	Verrouillage centralisé				Circuit de chauffage de la lunette arrière droite				Lève-vitres électriques et module combiné dans l’habitacle
	Module combiné dans l’habitacle, clignotants et feux de brouillard arrière				Pare-brise				Dégivrage des rétroviseurs
					Système de blocage de démarrage				Chauffage au diesel
	Feu droit				Sièges chauffants			PTO	Prise de force
	Feu gauche				Module combiné dans l’habitacle				Avertisseur sonore

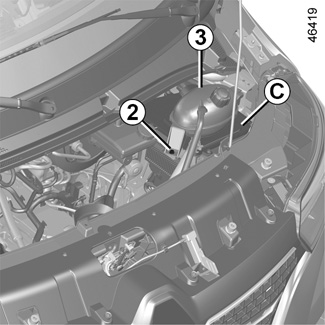

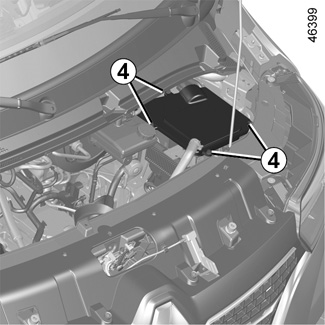

Fusibles dans le compartiment moteur

À propos du Renault Master IV (2019-2022)

Le Renault Master IV, produit de 2019 à 2022, est un véhicule utilitaire populaire, caractérisé par sa robustesse et sa polyvalence. Ce modèle est idéal pour les entrepreneurs et les entreprises qui ont besoin d’un moyen de transport fiable et spacieux. Le Renault Master IV offre diverses options de motorisation, y compris des unités diesel de différentes puissances, réputées pour leur efficacité et leur fiabilité. L’intérieur du véhicule est conçu pour offrir un maximum de confort et de praticité, avec de nombreux espaces de rangement et des fonctionnalités technologiques modernes qui facilitent l’utilisation quotidienne.

Schéma de la boîte à fusibles du Renault Master IV

Cette page présente le schéma de la boîte à fusibles du Renault Master IV, indispensable pour l’entretien et la réparation corrects des systèmes électriques du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent l’espace sous le tableau de bord et le compartiment moteur. Les schémas fournissent une vue détaillée des numéros de fusibles, de leurs valeurs en ampères et des composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important d’avoir toujours un schéma précis de la boîte à fusibles à portée de main.
