Renault Laguna 2 (2001-2007) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Renault Laguna II (2001–2007), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Renault Laguna 2 – schéma des fusibles
Année de production : 2001, 2002, 2003, 2004, 2005, 2006, 2007.

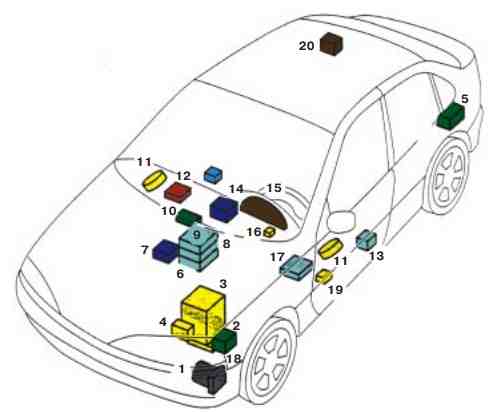

Le fusible de l’allume-cigare (prise de courant) de la Renault Laguna 2 est le fusible 24 du boîtier de fusibles du compartiment moteur.
Emplacements
Objectif
- Ordinateur ABS et systèmes de stabilisation dynamique
- Ordinateur d’injection de carburant
- Batterie d’accumulateurs
- Ordinateur de transmission automatique
- Changeur de CD
- Lecteur de carte Renault
- Commutateur central
- Ordinateur de climatisation
- Équipement radio et de navigation
- Affichage central
- Unité de commande de lève-vitre électrique
- Ordinateur de synthétiseur vocal
- Détecteur de choc latéral
- Ordinateur d’airbags
- Tableau de bord
- Ordinateur de verrouillage de direction
- Module central de l’habitacle
- Correcteur de témoin de décharge de batterie
- Ordinateur de mémorisation des réglages du siège conducteur
- Ordinateur d’aide au stationnement
Compartiment moteur

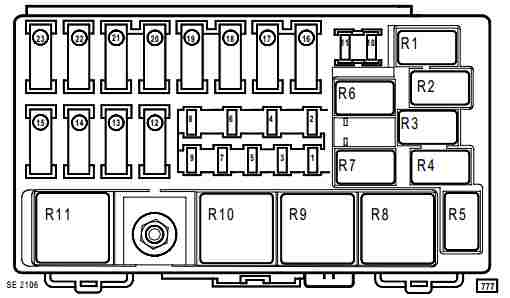

Le boîtier de distribution principal du compartiment moteur est situé à côté de la batterie.
| Numéro | Description |
| 1 | (7,5A) Transmission automatique |
| 2 | – |
| 3 | (30A) Gestion moteur |
| 4 | (5A/15A) Transmission automatique |
| 5 | (30A) Relais de pompe à vide d’assistance au freinage (F4Rt) |
| 6 | (10A) Gestion moteur |
| 7 | – |
| 8 | – |
| 9 | (20A) Système de climatisation |
| 10 | (20A / 30A) ABS ; |
| 11 | (20A / 30A) Clignotants |
| 12 | – |
| 13 | (70A) Chauffages de liquide de refroidissement – si présents |
| 14 | (70A) Chauffages de liquide de refroidissement – si présents |
| 15 | (60A) Contrôle du moteur du ventilateur de refroidissement |
| 16 | (40A) Lave-phares ; |
| 17 | (40A) ABS ; |
| 18 | (70A) Commutateur combiné ; |
| 19 | (70A) Chauffage ; |
| 20 | (60A) Relais de surveillance du courant de la batterie (certains modèles) ; |
| 21 | (60A) Sièges électriques ; |
| 22 | (80A) Pare-brise chauffant (certains modèles) |
| 23 | (60A) Essuie-glace de pare-brise ; |
Type de relais 1
- Relais de chauffage du liquide de refroidissement
- Relais du moteur du ventilateur de refroidissement (sans climatisation)
- Non utilisé
- Non utilisé
- Relais de pompe à vide d’assistance au freinage
- Relais de pompe à carburant
- Relais de chauffage diesel
- Relais de verrouillage de carburant
- Relais de basse vitesse du ventilateur de climatisation
- Relais de ventilateur de climatisation
- Relais thermique 2
Type de relais 2
- Non utilisé
- Relais de basse vitesse du ventilateur de climatisation
- Non utilisé
- Non utilisé
- Non utilisé
- Relais de pompe à carburant
- Relais de chauffage (système de ventilation de carburant)
- Relais de pompe à carburant
- Relais de basse vitesse du ventilateur de climatisation
- Relais du moteur du ventilateur de climatisation
- Non utilisé
Le circuit électrique est protégé par un fusible principal situé sur le câble positif de la batterie.
Habitacle
Situé sur le côté gauche, à l’extrémité du tableau de bord.

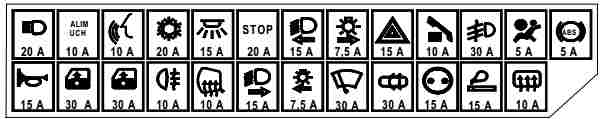

Au dos du couvercle de protection se trouve le schéma actuel de disposition des fusibles et les fusibles de rechange (s’ils sont conservés, bien sûr).
| F1 | (20A) Phare |
| F2 | (10A) Interrupteur de frein de stationnement ; |
| F3 | (10A) Unité de commande d’angle des phares ; |
| F4 | (20A) Système antivol ; |
| F5 | (15A) Éclairage intérieur |
| F6 | (20A) Climatisation ; |
| F7 | (15A) Module de commande de réglage des phares ; |
| F8 | (7,5A) Feux de position avant droits |
| F9 | (15A) Clignotants ; |
| F10 | (10A) Audio ; |
| F11 | (30A) Climatisation ; |
| F12 | (5A) Système SRS |
| F13 | (5A) Système anti-blocage (ABS) |
| F14 | (15A) Clignotant |
| F15 | (30A) Module de commande de porte conducteur ; |
| F 16 | (30A) Module de commande de porte passager ; |
| F17 | (10A) Feux de brouillard arrière |
| F18 | (10A) Rétroviseurs chauffants |
| F19 | (15A) Phare droit – feux de croisement |
| F20 | (7,5 A) Changeur audio CD ; |
| F21 | (30A) Lave-glace arrière ; |
| F22 | (30A) Verrouillage centralisé |
| F23 | (15A) Prise d’alimentation accessoires |
| F24 | (15A) Prise pour équipements auxiliaires (arrière) ; |
| F25 | (10A) Verrouillage électrique de la colonne de direction ; |
| F26 | – |

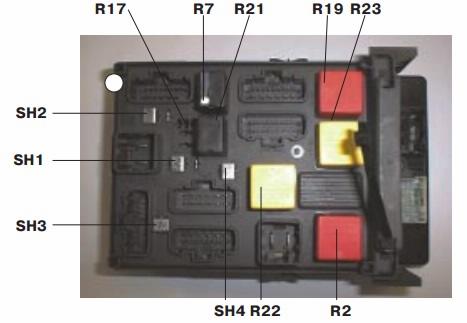

Schéma des relais
Circuits protégés
- R2 Pare-brise chauffant
- R7 Feux de brouillard avant
- R9 Essuie-glaces de pare-brise
- R10 Essuie-glaces de pare-brise
- R11 Essuie-glace arrière/feux de recul
- R12 Verrouillage de porte
- R13 Verrouillage de porte
- R17 Essuie-glace arrière
- R18 Activation temporaire de l’éclairage intérieur
- R19 Équipement électrique supplémentaire
- R21 Blocage de démarrage moteur
- R22 « Plus » après contact
- Accessoires R23 / système audio optionnel / lève-vitres électriques des portes arrière
- SH1 Dérivation de la vitre de la porte arrière
- SH2 Dérivation des vitres électriques avant
- SH3 Dérivation des feux de croisement
- SH4 Dérivation du circuit des feux de position
Emplacement 2 (optionnel)

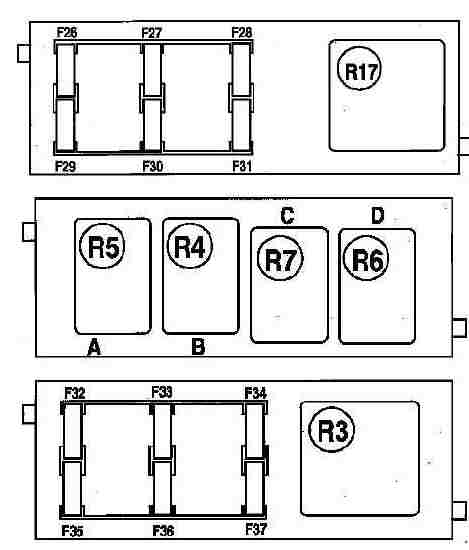

Cet appareil est situé dans le tableau de bord côté passager, derrière la boîte à gants. Une partie de l’hôtel peut se trouver sur la boîte à fusibles et les relais.
| 17 | Relais de lève-vitre électrique |
| 3 | Relais de prise de courant |
| 4 | Relais de témoin d’avertissement de feux de jour |
| 5 | Relais de feux de jour |
| 6 | Relais de pompe de lave-phares |
| 7 | Relais de désactivation des feux de freinage |
| F26 | (30A) Prise de remorque |
| F27 | (30A) Hayon |
| F28 | (30A) Commande de vitre, arrière gauche |
| F29 | (30A) Commande de vitre, arrière droite |
| F30 | (5A) Capteur de position de direction |
| F31 | Non utilisé |
| F32 | Non utilisé |
| F33 | – |
| F34 | (20A) Fusible de chauffage de siège conducteur et passager |
| F35 | (20A) Sièges avant chauffants |
| F36 | (20A) Siège électrique – côté conducteur |
| F37 | (20A) Siège passager à commande électrique |
Boîte à fusibles 3
Un autre fusible est situé sous la boîte à gants sur la console centrale.
Ce fusible protège le circuit d’alimentation de :
Connecteur de diagnostic ;
Autoradio ;
Unité de commande de climatisation ;
Unité de commande de mémoire de siège ;
Affichage combiné (horloge/température extérieure/autoradio) ;
Unité de commande de navigation ;
Unité de commande de surveillance de la pression des pneus ;
Unité de commande de communication ;
Système d’alarme.
