Renault Captur I (2013-2019) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Renault Captur I (2013–2019), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Schéma des fusibles et relais – Renault Captur I
S’applique aux véhicules fabriqués les années :
2013, 2014, 2015, 2016.
Habitacle
La boîte à fusibles est située derrière le couvercle du tableau de bord.

| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | Direction assistée;
Siège avant chauffant; Radio. |
| 2 | Injection;
Feux de jour. |
| 3 | Airbag |
| 4 | Transmission automatique |
| 5 | Feux de brouillard |
| 6 | Feux de brouillard avant;
Feux de position; Feux de route. |
| 7 | Klaxon |
| 8 | Feu de route gauche |
| 9 | Feu de route droit |
| 10 | Feux, feux de jour droits |
| 11 | Feu de croisement gauche |
| 12 | Feux gauches, feux avant gauche et droit, feux de position;
Feux de jour gauches. |
| 13 | Feux de position droits;
Feux de brouillard avant; Feux de position arrière gauche et droit. |
| 14 | Essuie-glace arrière |
| 15 | Direction assistée |
| 16 | Réglage du faisceau lumineux;
Injection. |
| 17 | Feux de jour;
Feux stop. |
| 18 | Réglage du faisceau lumineux;
Feux stop. |
| 19 | Rétroviseurs latéraux |
| Numéro | Description |
|---|---|
| 20 | ABS, ESP |
| 21 | Éclairage intérieur |
| 22 | Bouton marche/arrêt du véhicule |
| 23 | Radio |
| 24 | ECU habitacle |
| 25 | ECU habitacle |
| 26 | Clignotants |
| 27 | Verrouillage centralisé des ouvrants |
| 28 | Gestion de l’énergie UCE |
| 29 | Gestion de l’énergie UCE |
| 30 | Alarme |
| 31 | Tableau de bord |
| 32 | Allume-cigare |
| 33 | Feux de brouillard arrière |
| 34 | Sièges avant chauffants |
| 35 | Dégivrage de la lunette arrière |
| 36 | Attelage de remorque |
| 37 | Essuie-glace avant |
| 38 | Vide |
| 39 | Essuie-glace avant |
Moteur
L’emplacement de la boîte à fusibles dans le moteur est indiqué sur le schéma.

Description
| Ef1 | 7,5A ECM;
Capteur de courant de batterie. |
| Ef2 | Réserve |
| Ef3 | Unité de contrôle de stabilité ABS/ESP 25A |
| Ef4 | 40A Lunette arrière chauffante;
Rétroviseurs extérieurs chauffants; Circuits des fusibles F38 et F47 |
| Ef5 | 70A Boîte à fusibles et relais dans l’habitacle;
Circuits des fusibles F5 / F23 / F24 / F25 / F26 / F27 / F42 / F44. |
| Ef6 | 80A Boîte à fusibles et relais dans l’habitacle |
| Ef7 | Unité de contrôle de stabilité ABS/ESP 50A |
| Ef8 | Réserve |
| Ef9 | 80A Chauffage auxiliaire * 1 |
| Ef10 | 40A Pare-brise chauffant, côté droit * 1 |
| Ef11 | 40A Pare-brise chauffant, côté gauche * 1 |
| Ef12 | 30A Moteur de démarrage * 3 |
| Ef12 | 15A Unité de contrôle de transmission automatique * 2 |
| Ef13 | 15A Unité de contrôle de transmission automatique * 3 |
| Ef13 | Compartiment moteur 30A * 2 |
| Ef14 | 25A Unité de contrôle moteur;
Pompe à carburant. |
| Ef15 | 15A Relais d’embrayage de compresseur de climatisation;
Embrayage de compresseur de climatisation. |
| Ef16 | 50A Ventilateur de refroidissement électrique |
| Ef17 | 40A Ventilateur de refroidissement du liquide de transmission automatique * 3 |
| Ef18 | 80A Pompe de direction assistée électrique |
| Ef19 | Réserve |
| Ef20 | Réserve |
| Ef21 | Réserve |
| Ef22 | Réserve |
| Ef23 | 15A Système de gestion moteur |
| Ef24 | Réserve |
| Ef25 | Réserve |
| Ef26 | Réserve |
* 1 – Selon la configuration, * 2 – avec moteur 1,6, * 3 – avec moteur 2,0.
Relais
| Er1 | Relais de démarreur 20A |
| Er1 | Relais de feux de recul 20A |
| Er2 | Relais de sirène d’alarme 20A |
| Er3 | Relais de démarreur 20/35A / Relais de ventilateur de refroidissement |
| Er4 | Relais principal du système de gestion moteur 35A |
| Er5 | Relais d’embrayage électromagnétique du compresseur de climatisation 20A |
| Er6 | Relais de pompe à carburant 20A |
Schéma des fusibles et relais – Renault Captur I
Concerne les véhicules fabriqués les années :
2017.

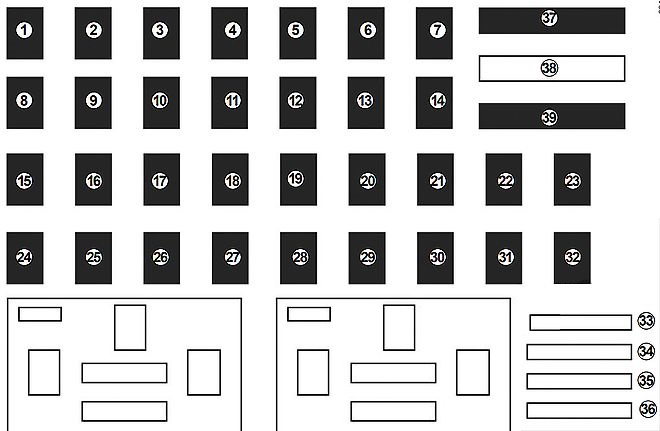

Habitacle
La boîte à fusibles est située derrière le couvercle du tableau de bord.

| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | Direction assistée;
Sièges avant chauffants; Radio. |
| 2 | Injection;
Feux de jour. |
| 3 | Airbag |
| 4 | Transmission automatique |
| 5 | Phares principaux |
| 6 | Feux de brouillard avant;
Feux de position; Feux de route. |
| 7 | Klaxon |
| 8 | Essuie-glace arrière |
| 9 | Phare de route côté droit |
| 10 | Phare de croisement droit;
Phare de jour droit. |
| 11 | Phare de croisement gauche |
| 12 | Feux de position gauche;
Feux de position avant droit et gauche; Phare de jour gauche. |
| 13 | Feux de position droits;
Feux de brouillard avant; Feux arrière droit et gauche. |
| 14 | Essuie-glace arrière |
| 15 | Verrouillage centralisé des ouvrants |
| 16 | Réglage électrique du faisceau des phares;
Injection. |
| 17 | Feux de jour;
Feux de freinage. |
| 18 | Réglage électrique du faisceau des phares;
Feux de freinage. |
| 19 | Rétroviseurs latéraux |
| Numéro | Description |
|---|---|
| 20 | ABS;
ESP. |
| 21 | Éclairage intérieur |
| 22 | Bouton marche/arrêt du véhicule |
| 23 | Radio |
| 24 | ECU habitacle |
| 25 | ECU habitacle |
| 26 | Clignotants |
| 27 | Verrouillage centralisé des ouvrants |
| 28 | Chauffage des sièges avant;
Chauffage auxiliaire; Radio; Feux de jour; Feux de freinage; Feux de recul; Réglage des phares avant; Interrupteur de gradateur; Pompe de lave-glace; Essuie-glace avant; Boutons marche/arrêt du régulateur de vitesse/limiteur de vitesse; Réglage de la distance de stationnement; Avertissement de ceinture de sécurité; Rétroviseur intérieur; Direction assistée; Démarrage; Pompe à carburant; Injection; Transmission automatique – Contrôle des règles de changement de vitesse; ECU habitacle; Airbag; Gestion de l’énergie. |
| 29 | Allume-cigare avant;
Accessoires; ECU de l’habitacle; Radio. |
| 30 | Alarme |
| 31 | Tableau de bord |
| 32 | Allume-cigare |
| 33 | Feux de brouillard arrière |
| 34 | Chauffage des sièges avant |
| 35 | Dégivrage de la lunette arrière |
| 36 | Attelage de remorque |
| 37 | Essuie-glace avant |
| 38 | Position vide |
| 39 | Essuie-glace avant |
Moteur
L’emplacement de la boîte à fusibles dans le compartiment moteur est indiqué sur le schéma.

Description
| Ef1 | 7,5A ECM;
Capteur de courant de batterie. |
| Ef2 | Réserve |
| Ef3 | Unité de contrôle de stabilité ABS/ESP 25A |
| Ef4 | 40A Vitres arrière chauffantes;
Rétroviseurs extérieurs chauffants; Circulation des fusibles F38 et F47 |
| Ef5 | 70A Boîte à fusibles et relais dans l’habitacle;
Circulation des fusibles F5 / F23 / F24 / F25 / F26 / F27 / F42 / F44. |
| Ef6 | 80A Boîte à fusibles et relais dans l’habitacle |
| Ef7 | Unité de contrôle de stabilité ABS/ESP 50A |
| Ef8 | Réserve |
| Ef9 | 80A Chauffage auxiliaire * 1 |
| Ef10 | 40A Vitres avant chauffantes, côté droit * 1 |
| Ef11 | 40A Vitres avant chauffantes, côté gauche * 1 |
| Ef12 | 30A Démarrage * 3 |
| Ef12 | 15A Contrôleur de transmission automatique * 2 |
| Ef13 | 15A Contrôleur de transmission automatique * 3 |
| Ef13 | Démarrage 30A * 2 |
| Ef14 | 25A Unité de contrôle moteur;
Pompe à carburant. |
| Ef15 | 15A Relais d’embrayage de compresseur de climatisation;
Embrayage de compresseur de climatisation. |
| Ef16 | 50A Ventilateur de refroidissement électrique |
| Ef17 | 40A Ventilateur de refroidissement du liquide de transmission automatique * 3 |
| Ef18 | 80A Pompe de direction assistée électrique |
| Ef19 | Réserve |
| Ef20 | Réserve |
| Ef21 | Réserve |
| Ef22 | Réserve |
| Ef23 | 15A Système de gestion moteur |
| Ef24 | Réserve |
| Ef25 | Réserve |
| Ef26 | Réserve |
* 1 – Selon la configuration, * 2 – avec moteur 1,6, * 3 – avec moteur 2,0.
Relais
| Er1 | Relais de démarrage 20A |
| Er1 | Relais de feu de recul 20A |
| Er2 | Relais de sirène d’alarme 20A |
| Er3 | Relais de démarrage 20/35A / Relais de ventilateur de refroidissement |
| Er4 | Relais principal du système de gestion moteur 35A |
| Er5 | Relais d’embrayage électromagnétique du compresseur de climatisation 20A |
| Er6 | Relais de pompe à carburant 20A |
Schéma des fusibles et relais – Renault Captur I
Concerne les véhicules fabriqués les années :
2018, 2019.
Compartiment moteur
L’emplacement de la boîte à fusibles dans le moteur est indiqué sur le schéma.

Description
| Ef1 | 7,5A ECM;
Capteur de courant de batterie. |
| Ef2 | Réserve |
| Ef3 | Unité de contrôle de stabilité ABS/ESP 25A |
| Ef4 | 40A Vitres arrière chauffantes;
Rétroviseurs extérieurs chauffants; Circuits des fusibles F38 et F47 |
| Ef5 | 70A Boîte à fusibles et relais dans l’habitacle;
Circuits des fusibles F5 / F23 / F24 / F25 / F26 / F27 / F42 / F44. |
| Ef6 | 80A Boîte à fusibles et relais dans l’habitacle |
| Ef7 | Unité de contrôle de stabilité ABS/ESP 50A |
| Ef8 | Réserve |
| Ef9 | 80A Chauffage auxiliaire * 1 |
| Ef10 | 40A Vitres avant chauffantes, côté droit * 1 |
| Ef11 | 40A Vitres avant chauffantes, côté gauche * 1 |
| Ef12 | 30A Démarrage * 3 |
| Ef12 | 15A Unité de contrôle de transmission automatique * 2 |
| Ef13 | 15A Unité de contrôle de transmission automatique * 3 |
| Ef13 | Démarrage 30A * 2 |
| Ef14 | 25A Unité de contrôle moteur;
Pompe à carburant. |
| Ef15 | 15A Relais d’embrayage de compresseur de climatisation;
Embrayage de compresseur de climatisation. |
| Ef16 | 50A Ventilateur de refroidissement électrique |
| Ef17 | 40A Ventilateur de refroidissement du liquide de transmission automatique * 3 |
| Ef18 | 80A Pompe de direction assistée électrique |
| Ef19 | Réserve |
| Ef20 | Réserve |
| Ef21 | Réserve |
| Ef22 | Réserve |
| Ef23 | 15A Système de gestion moteur |
| Ef24 | Réserve |
| Ef25 | Réserve |
| Ef26 | Réserve |
* 1 – Selon la configuration, * 2 – avec moteur 1,6, * 3 – avec moteur 2,0.
Relais
| Er1 | Relais de démarrage 20A |
| Er1 | Relais de feu de recul 20A |
| Er2 | Relais de sirène d’alarme 20A |
| Er3 | Relais de démarrage 20/35A / Relais de ventilateur de refroidissement |
| Er4 | Relais principal du système de gestion moteur 35A |
| Er5 | Relais d’embrayage électromagnétique du compresseur de climatisation 20A |
| Er6 | Relais de pompe à carburant 20A |
Habitacle
La boîte à fusibles est située derrière le couvercle du tableau de bord.

| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | Radio;
Siège chauffant; Assistance de direction. |
| 2 | Injection;
Unité de l’habitacle. |
| 3 | Airbag;
Verrouillage électrique de la colonne de direction. |
| 4 | Transmission automatique;
Contrôle des modes de changement de vitesse. |
| 5 | Feux de brouillard |
| 6 | Prises accessoires arrière |
| 7 | Klaxon |
| 8 | Non utilisé |
| 9 | Non utilisé |
| 10 | Feu de jour droit;
Feu de jour avant droit; Phare droit; Phare gauche; Feu arrière gauche. |
| 11 | Prises accessoires arrière;
Climatisation automatique. |
| 12 | Feux de position gauche;
Feux de position avant droit et gauche; Feu de jour gauche; Phare gauche et feu de jour droit; Feu arrière droit; Phare droit. |
| 13 | Feux de position droits;
Feux de brouillard avant; Feux de position arrière droit et gauche. |
| 14 | Essuie-glace arrière |
| 15 | Assistance de direction |
| 16 | Réglage électrique du faisceau des phares;
Contrôle du chauffage des sièges; Transmission automatique; Vitres chauffantes; Chauffage auxiliaire; Boutons marche/arrêt du régulateur de vitesse/limiteur de vitesse; Module d’avertissement de ceinture de sécurité; Rétroviseur intérieur; Radio. |
| 17 | Chauffage auxiliaire;
Boutons marche/arrêt du régulateur de vitesse/limiteur de vitesse; Rétroviseur intérieur. |
| 18 | Feux stop |
| 19 | Rétroviseurs extérieurs |
| Numéro | Description |
|---|---|
| 20 | ABS;
ESC; Interrupteur de frein. |
| 21 | Éclairage intérieur;
Vitres électriques; Climatisation; Capteur de température de l’habitacle. |
| 22 | Bouton Start/Stop du véhicule;
Capteur de pluie et de lumière; Capteur d’angle de braquage; Contrôle du mode de conduite. |
| 23 | Radio;
Connecteur de diagnostic. |
| 24 | ECU de l’habitacle |
| 25 | ECU de l’habitacle |
| 26 | Clignotants |
| 27 | Verrouillage centralisé des ouvrants |
| 28 | Accès sans clé |
| 29 | Allume-cigare avant;
Connecteur d’accessoires; Unité de l’habitacle; Radio. |
| 30 | Alarme;
Éclairage. |
| 31 | Tableau de bord |
| 32 | Allume-cigare |
| 33 | Vide |
| 34 | Chauffage des sièges avant |
| 35 | Dégivrage de la lunette arrière;
Rétroviseur intérieur. |
| 36 | Crochet d’attelage |
| 37 | Essuie-glace avant |
| 38 | Vide |
| 39 | Non utilisé |
À propos du Renault Captur I (2013-2019)
Le Renault Captur I, produit de 2013 à 2019, est un SUV compact qui se distingue par son design moderne et sa praticité. Ce modèle est apprécié pour sa polyvalence et le confort qu’il offre en ville comme en dehors. Le Renault Captur I était disponible avec diverses options de motorisation, y compris des moteurs essence et diesel, offrant un équilibre entre performance et économie de carburant. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et offre suffisamment d’espace pour les passagers et les bagages. Grâce à ses dimensions compactes et sa position de conduite élevée, le Captur est idéal pour ceux qui recherchent un véhicule élégant et pratique pour un usage quotidien.
Schéma de la boîte à fusibles du Renault Captur I
Cette page présente le schéma de la boîte à fusibles du Renault Captur I, essentiel pour l’identification et l’entretien des systèmes électriques du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est indispensable au bon fonctionnement du véhicule, il est donc crucial de connaître sa disposition et la fonction de chaque fusible.
