Schéma des fusibles et relais – Opel Antara

Concerne les véhicules fabriqués entre les années :

2006, 2007, 2008, 2009, 2010.

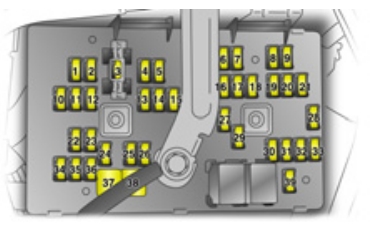

Fusibles du tableau de bord

Numéro	Ampérage [A]	Description
1	20	Accessoires des blocs de fusibles
2	20	Sièges chauffants
3	15	Audio
4	10	Remorque
5	10	Lanterne (côté droit)
6	10	Climatisation
7	10	Direction assistée
8	10	Module de commande de carrosserie
9	10	Alarme antivol
10	20	Verrouillage centralisé des portes
11	15	Clignotants (côté droit)
12	15	Clignotants (côté gauche)
13	15	Feux de freinage
14	15	Système de pulvérisation des phares
15	10	Cluster arrière
16	15	Climatisation
17	20	Module de commande de carrosserie
18	15	Module de commande de carrosserie
19	2	Clé de contact

20	10	Éclairage arrière anti-brouillard
21	10	Airbag
22	15	Verrouillage des portes avant
23	20	Fusible d’accessoires
24	15	Module de commande de transmission
25	15	Moteur
26	10	Module de commande de carrosserie
27	—	—
28	10	Balais d’essuie-glace
29	15	Rétroviseurs extérieurs chauffants
30	10	Tableau de bord
31	10	Allumage
32	10	Airbag
33	2	Télécommande au volant
34	10	Rétroviseurs rabattables
35	—	—
36	20	Allume-cigare
37	20	Vitres électriques passager
38	20	Vitres électriques conducteur
39	10	Transmission automatique

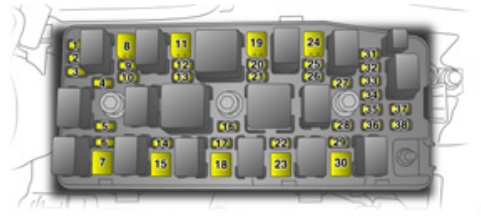

Fusibles dans le compartiment moteur

Numéro	Ampérage [A]	Description
1	15	Moteur 1
2	15	Moteur 2
3	20	Module de commande moteur
4	15	Moteur 3
5	10	Climatisation
6	10	Principal
7	20	Démarrage
8	30	Ventilateur de refroidissement
9	15	Pompe à carburant
10	15	Traction intégrale (AWD)
11	30	Ventilateur de refroidissement auxiliaire
12	15	Feux de freinage
13	20	Sièges chauffants
14	20	Module ABS
15	40	Module ABS
16	15	Klaxon
17	25	Essuie-glaces
18	40	Démarrage

19	40	Accessoires/Démarrage
20	20	Toit ouvrant
21	15	Système antivol
22	30	Siège électrique
23	60	Batterie
24	30	Désembuage
25	15	Phare (côté gauche)
26	15	Phare (côté droit)
27	10	Éclairage (côté gauche)
28	15	Feux de brouillard avant
29	15	Faisceau lumineux principal
30	20	Essuie-glaces arrière
31	—	—
32	20	Lave-phares
33	15	Module de commande de transmission
34	10	Éclairage de remorque/position (côté gauche)
35	25	Réserve
36	20	Réserve
37	15	Réserve
38	10	Réserve

À propos de l’Opel Antara (2006-2010)

L’Opel Antara, produite de 2006 à 2010, est un SUV compact qui combine un design robuste avec un intérieur confortable. Ce modèle est réputé pour sa fiabilité et sa polyvalence, ce qui le rend idéal pour la conduite en ville et hors route. L’Opel Antara offre diverses options de motorisation, y compris des variantes essence et diesel, qui offrent une puissance suffisante et une consommation de carburant efficace. L’espace intérieur est spacieux et propose des éléments technologiques modernes qui augmentent le confort et la sécurité des passagers.

Schéma de la boîte à fusibles Opel Antara

Cette page présente le schéma de la boîte à fusibles de l’Opel Antara, essentiel pour l’identification et le remplacement des fusibles. La boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur du véhicule, le plus souvent sous le tableau de bord. Les diagrammes montrent les numéros des fusibles, leur valeur en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule et le bon fonctionnement de ses systèmes électroniques.
