Opel Astra G (1998-2008) – Boîte à fusibles
Opel Astra G (Astra II) – schéma de la boîte à fusibles
Année de fabrication : 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008,
Le fusible de l’allume-cigare (prise de courant) de l’Opel Astra G est le fusible 36 de la boîte à fusibles.
Habitacle
La boîte à fusibles est située sous le tableau de bord, derrière la boîte à gants.
| R1 | |
| R2 | Relais de klaxon |
| R3 | Relais de feux de route |
| R4 | Relais d’essuie-glace arrière |
| R5 | Relais de chauffage des rétroviseurs extérieurs |
| R6 | Relais de feux de brouillard |
| R7 | Relais de feu de brouillard arrière |
| R8 | Relais de clignotant droit |
| R9 | Relais de clignotant gauche |
| R10 | Émetteur de signal audio téléphonique |
| R11 | |
| R12 | Relais de moteur d’essuie-glace de pare-brise |
| R13 | |
| R14 | Relais de lunette arrière chauffante |
| R15 | Module de commande multifonction |
| F1 | |
| F2 | (30A) Chauffage/Climatisation (AC) ;
Sièges chauffants. |
| F4 | |
| F5 | |
| F6 | (10A) Phare droit – feux de route, réglage des phares |
| F7 | (10A) Feux de position/arrière droits ;
Ampoule de plaque d’immatriculation ; |
| F8 | (10A) Phare droit – feux de croisement |
| F9 | (30A) Pompe de lave-phares |
| F10 | (15A) Klaxon |
| F11 | (20A) Verrouillage centralisé |
| F12 | (15A) Feux de brouillard avant |
| F13 | (7,5A) Affichage numérique multifonction |
| F14 | (30A) Moteur d’essuie-glace de pare-brise |
| F15 | (7,5A) Vitres électriques ;
Toit ouvrant ; Rétroviseurs extérieurs électriques. |
| F 16 | (10A) Feu de brouillard arrière |
| F17 | (30A) Vitres électriques |
| F18 | (7,5A) Réglage des phares |
| F19 | – |
| F20 | (30A) Vitres électriques |
| F21 | (7,5A) Électroaimant de verrouillage d’allumage (AT) ;
Système d’avertissement ; Système audio. |
| F22 | (15A) Feux clignotants ;
Feux de détresse ; Affichage numérique multifonction ; Ordinateur de bord. |
| F23 | (10A) Système de freinage antiblocage (ABS) ;
Direction assistée |
| F24 | (10A) Phare gauche – feux de croisement, réglage des phares |
| F25 | (10A) Feux de position/arrière gauches ;
Ampoule de plaque d’immatriculation ; |
| F26 | (10A) Phare gauche – feux de route |
| F27 | – |
| F28 | (7,5A) Éclairage intérieur |
| F29 | (10A) Clignotants et feux de détresse ;
Éclairage intérieur. |
| F30 | (30A) Toit ouvrant |
| F31 | – |
| F32 | (10A) Feux de jour ;
Système d’avertissement. |
| F33 | (20A) Prise de remorque30 |
| F34 | (20A) Système audio ;
Affichage numérique multifonction. |
| F35 | (10A) Transmission automatique (AT) ;
Unité de commande du moteur de ventilateur de refroidissement ; Climatisation (AC). |
| F36 | (20A) Sièges chauffants ;
Allume-cigare. |
| F37 | – |
| F38 | (10A) Feux de freinage ;
Transmission automatique (AT) ; Affichage numérique multifonction ; Régulateur de vitesse. |
| F39 | (7,5A) Transmission automatique (AT) ;
Unité de commande du moteur de ventilateur de refroidissement ; Climatisation (AC). |
| F40 | (7,5A) Unité de commande du moteur de ventilateur de refroidissement ;
Climatisation (AC). |
| F41 | (10A) Rétroviseur extérieur chauffant |

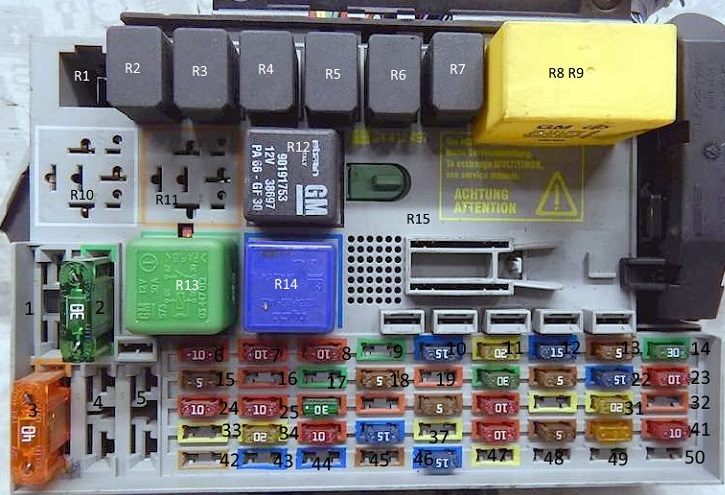

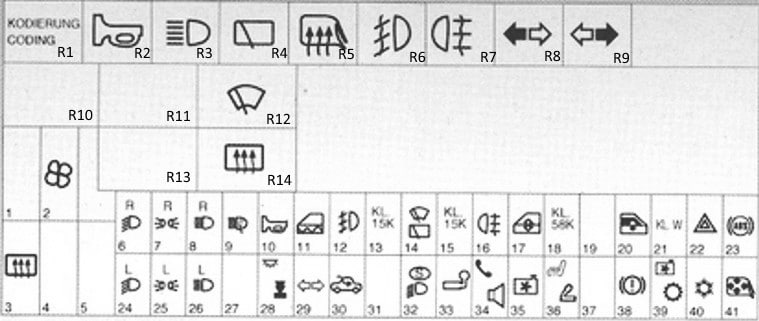

Schéma de la boîte à fusibles (Astra G à partir de 2001).
Les fusibles et les relais sont codés comme suit.
| R1 | |
| R2 | Relais de klaxon |
| R3 | Relais de feux de croisement |
| R4 | Relais d’essuie-glace arrière |
| R5 | Relais de chauffage des rétroviseurs extérieurs |
| R6 | Relais de feux de brouillard |
| R7 | Relais de feu de brouillard arrière |
| R8 | Relais de clignotant |
| R9 | Relais de clignotant |
| R10 | Émetteur de signal audio téléphonique |
| R11 | Convertisseur de signal de capteur de vitesse de roue |
| R12 | Relais de moteur d’essuie-glace de pare-brise |
| R13 | Relais d’éclairage intérieur |
| R14 | Relais de lunette arrière chauffante |
| R15 | Module de commande multifonction |
| F1 | |
| F2 | (30A) Chauffage et climatisation (AC) ;
Sièges chauffants. |
| F3 | (40A) Lunette arrière chauffante |
| F4 | |
| F5 | |
| F6 | (10A) Phare droit – feux de croisement, réglage des phares |
| F7 | (10A) Feux de position/arrière droits, ampoule de plaque d’immatriculation ; |
| F8 | (10A) Phare droit – feux de route |
| F9 | (30A) Pompe de lave-phares |
| F10 | (15A) Klaxon |
| F11 | (20A) Verrouillage centralisé |
| F12 | (15A) Feux de brouillard avant |
| F13 | (5A) Affichage numérique multifonction |
| F14 | (30A) Moteur d’essuie-glace de pare-brise ;
Toit ouvrant (Coupé). |
| F15 | (5A) Vitres électriques ;
Toit ouvrant ; Rétroviseurs extérieurs électriques ; Éclairage intérieur ; Système d’avertissement. |
| F 16 | (10A) Feu de brouillard arrière |
| F17 | (30A) Vitres électriques |
| F18 | (5A) Réglage des phares ;
Ampoule de plaque d’immatriculation. |
| F19 | (10A) Système audio ;
Téléphone ; Affichage numérique multifonction. |
| F20 | (30A) Vitres électriques |
| F21 | (5A) Électroaimant de verrouillage d’allumage (AT) ;
Système d’avertissement ; Système audio ; Téléphone. |
| F22 | (15A) Clignotants/feux de détresse ;
Affichage numérique multifonction ; Ordinateur de bord ; Feux de détresse. |
| F23 | (10A) Système de freinage antiblocage (ABS) ;
Direction assistée. |
| F24 | (10A) Phare gauche – feux de croisement, réglage des phares |
| F25 | (10A) Feux de position/arrière gauches, ampoule de plaque d’immatriculation ; |
| F26 | (10A) Phare gauche – feux de route |
| F27 | (2A) Cabriolet |
| F28 | (5A) Éclairage intérieur |
| F29 | (10A) Clignotants/feux de détresse ;
Éclairage intérieur ; Transmission automatique (AT). |
| F30 | (30A) Toit ouvrant |
| F31 | (2A) Cabriolet (semi-automatique) |
| F32 | (10A) Feux de jour ;
Avertissement de feux allumés ; Système d’avertissement ; Module de commande d’immobilisation. |
| F33 | (20A) Prise de remorque30 |
| F34 | (20A) Système audio ;
Affichage numérique multifonction ; Téléphone. |
| F35 | (10A) Transmission automatique (AT) ;
Module de commande du moteur de ventilateur de refroidissement ; Climatisation (AC). |
| F36 | (15A) Sièges chauffants ;
Allume-cigare. |
| F37 | (20A) Sièges chauffants |
| F38 | (10A) Feux de freinage, transmission automatique (AT), affichage numérique multifonction, régulateur de vitesse |
| F39 | (5A) Transmission automatique (AT) ;
Module de commande du moteur de ventilateur de refroidissement ; Climatisation (AC). |
| F40 | (5A) Module de commande du moteur de ventilateur de refroidissement ;
Climatisation (AC). |
| F41 | (10A) Rétroviseurs extérieurs chauffants |
| F42 | (5A) Capteur d’occupation de siège ;
Éclairage intérieur. |
| F43 | (20A) Phare droit – Xénon2002^ |
| F44 | (20A) Phare gauche – Xénon2002^ |
| F45 | (5A) Sièges chauffants 2002^ |
| F46 | (15A) Gestion moteur 2002^ |
| F47 | (20A) Chauffage auxiliaire – Diesel |
| F48 | (5A) Capote cabriolet |
| F49 | – |
| F50 | (40A) Moteur de ventilateur de liquide de refroidissement moteur – 2,0 Diesel/1,7 Diesel avec AC |
Modèles anciens.
Exigences pour les modèles récents.
| F1 | (60A) Interrupteur de démarrage |
| F2 | (60A) Boîte à fusibles/panneau de relais – console 1 ;
Phares – feux de croisement ; Feux de jour ; Système d’avertissement ; Module de commande d’immobilisation ; Gestion moteur. |
| F3 | (60A) Boîte à fusibles/panneau de relais 1 |
| F4 | (20A) Moteurs de ventilateur de refroidissement moteur (X12XE – sans AC) |
| F5 | (60A) ABS |
| F6 | (20A) Gestion moteur |
| F7 | (80A) Direction assistée |
| F8 | (20A) Moteurs de ventilateur de refroidissement moteur (essence – sauf X20XE avec AC) |
Schéma de la boîte à fusibles des relais.
Légende (Astra G avant 2001).
| 1 | – |
| 2 | Relais de moteur de ventilateur de refroidissement moteur (X16SZR, X18XE1, X20XEV) |
| 3 | Relais de moteur de ventilateur de refroidissement moteur (X14XE, X16XEL) |
| 4 | Relais de pompe à carburant |
| 5 | – |
| 6 | Relais de moteur de ventilateur de refroidissement moteur |
| 7 | Relais de temporisation de pompe de lave-phares |
| 8 | – |
Légende (Astra G à partir de 2001).
| 1 | |
| 2 | Relais de moteur de ventilateur de refroidissement moteur (sauf Z12XE) |
| 3 | Relais de pompe à carburant (sauf Z20LET/Z22SE) |
| 4 | Relais de pompe à carburant (Z22SE/Z20LET) |
| 5 | Relais de pompe de liquide de refroidissement moteur (Z20LET) |
| 6 | Relais de moteur de ventilateur de refroidissement moteur |
| 7 | Relais de temporisation de pompe de lave-phares |
| 8 |
