Schéma des fusibles et relais – Opel Vectra A

Concerne les véhicules fabriqués entre :

1988, 1989, 1990, 1991, 1992, 1993, 1994 et 1995.

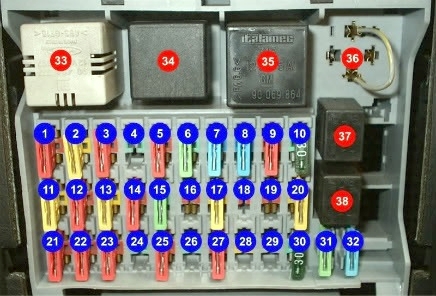

Boîte à fusibles du tableau de bord

La boîte à fusibles et les relais principaux sont situés dans l’habitacle, sous le tableau de bord, côté conducteur, derrière le panneau de protection. Un schéma à jour de votre Vectra A devrait se trouver au dos.

Description

1	Feux de position 10A et arrière, gauche
2	Sièges avant chauffants 20A, allume-cigare
3	Feu de route gauche 10A
4	Ventilation air chaud 30A (modèle avec climatisation)
5	Feu de croisement gauche 10A, réglage des feux de route
6	Essuie-glace 30A
7	Freinage 15A, feux stop, ABS
8	Éclairage intérieur 15A, éclairage du coffre, clignotants, double affichage, radio, ordinateur de bord
9	Tableau de bord 10A, système de contrôle de traction, éclairage de plaque d’immatriculation
10	Toit ouvrant 30A
11	Pompe à carburant 20A
12	Rétroviseur extérieur réglable électriquement 10A, commande d’ouverture de fenêtre, verrouillage centralisé
13	Phares antibrouillard 20A
14	Mode transmission automatique 10A ABS
15	Lunette arrière chauffante 30A et rétroviseur extérieur
16	Transmission automatique 10A
17	Verrouillage centralisé 20A
18	Feux de jour 10A
19	Airbag 10A

20	Avertisseur sonore 20A
21	Éclairage de stationnement et arrière 10A, droit
22	Chauffage d’amortisseur 10A, feu arrière, double affichage d’informations, ordinateur de bord
23	Feu de route droit 10A
24	Ventilation du radiateur 30A (modèle avec climatisation)
25	Feu de croisement droit 10A, réglage des feux de route
26	Commande d’ouverture de fenêtres 30A, portes arrière
27	Feux antibrouillard arrière 10A
28	Borne 30 20A : alimentation de la remorque
29	Lave-phares 30A
30	Commande d’ouverture de fenêtres 30A, portes avant
31	Réserve
32	Réserve
33	Relais d’avertissement
34	Activer le signal/relais d’alarme
35	Relais de l’interrupteur d’essuie-glace
36	Relais de feu antibrouillard arrière
37	Relais de feux antibrouillard avant
38	Signal chauffé ou relais d’écran



Compartiment moteur

Boîte à fusibles

Située à l’arrière droit du compartiment moteur.

À propos de l’Opel Vectra A (1988-1995)

L’Opel Vectra A, produite de 1988 à 1995, était un modèle populaire de la classe moyenne, caractérisé par sa fiabilité et son confort. Ce modèle était disponible en différentes versions de carrosserie, y compris la berline et le break, offrant aux clients un large choix en fonction de leurs besoins. Sous le capot, on pouvait trouver divers moteurs, des unités essence de base de 1,6 litre aux moteurs plus puissants de 2,0 litres. La Vectra A était également connue pour sa bonne maniabilité et ses caractéristiques de conduite, ce qui la rendait populaire dans sa catégorie.

Schéma de la boîte à fusibles Opel Vectra A

Cette page présente le schéma de la boîte à fusibles de l’Opel Vectra A, essentiel pour l’entretien et la réparation corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située dans le compartiment moteur ou sous le tableau de bord. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître son contenu et de l’entretenir correctement.
