Opel Frontera (1998-2004) – boîte à fusibles
Opel Frontera (1998-2004) – schéma de la boîte à fusibles
Année de fabrication : 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Le fusible de l’allume-cigare (prise de courant) de l’Opel Frontera (1998-2004) est le fusible C3 dans la boîte à fusibles de l’habitacle.
Boîte à fusibles du compartiment moteur

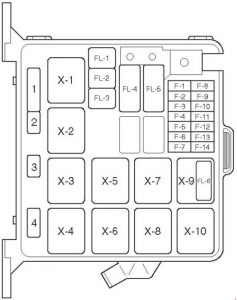

Opel Frontera – schéma de la boîte à fusibles – boîte à fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
| F1 | 15 | Feu d’avertissement |
| F2 | 10 | Unité de commande d’alarme et relais ;
Klaxon ; Klaxon antivol. |
| F4 | 20 | Moteur de ventilateur ;
Résistance de ventilateur. |
| F5 | 10 | Relais de thermostat de climatisation ;
Thermostat électronique ; Relais de compresseur de climatisation ; Embrayage magnétique. |
| F8 | 10 | Phare – gauche ;
Témoin de feux de route ; Relais de feux de brouillard. |
| F9 | 10 | Phare – droit |
| F10 | 15 | Feux de brouillard |
| F11 | 20 | Sonde à oxygène |
| F12 | 20 | Pompe à carburant |
| F13 | 15 | Module de commande moteur |
| F14 | – | – |
| FL1 | 60 | EHCU |
| FL2 | 30 | 6VD1 :
Unité de ventilateur de condenseur |
| FL4 | 100 | Clé de contact ;
Relais de démarreur ; Climatisation ; Générateur ; Relais de chauffage ; Fusible : F10, FL1, FL2, FL5, FL6. |
| FL5 | 60 | Contacteur d’allumage ;
Relais de pompe à carburant ; Relais de module de commande moteur ; Module de système de traction. |
| FL6 | 30 | X22SE :
Relais de ventilateur électrique ; Ventilateur électrique. |
| Relais | ||
| X1 | Phare | |
| X2 | Feux de brouillard | |
| X3 | Moteur de démarrage | |
| X4 | Compresseur de climatisation | |
| X5 | Thermo | |
| X6 | Chauffage | |
| X7 | Pompe à carburant | |
| X8 | Module de commande moteur | |
| X9 | 6VD1 :
Ventilateur de condenseur |
|
| X10 | – | |
| Diode | ||
| 1 | Frein | |
| 2 | – | |
| 3 | – | |
| 4 | – | |
Schéma de la boîte à fusibles de l’habitacle
Opel Frontera – schéma de la boîte à fusibles – boîte à fusibles dans l’habitacle
| Numéro | Ampères [A] | Description |
| C1 | 20 | Relais de prise ACC ;
Prise ACC. |
| C2 | 10 | Audio |
| C3 | 15 | Allume-cigare |
| C4 | 15 | Relais arrière ;
Feu de position et feu de gabarit latéral ; Feu arrière ; Éclairage de plaque d’immatriculation ; Commande d’éclairage ; Éclairage ; Commande de tous les clignotants de la transmission. |
| C5 | 10 | Feu de freinage ;
Feu supplémentaire – gauche ; Feu supplémentaire – droit ; Feu de bienvenue RR – gauche ; Feu de bienvenue RR – droit ; Éclairage du coffre ; Unité de commande d’alarme et relais ; Horloge numérique ; Son. |
| C6 | 15 | Contacteur de feux de freinage ;
Feu combiné arrière – gauche ; Feu combiné arrière – droit ; Feu de freinage supérieur. |
| C7 | 20 | Verrouillage de porte FRT et interrupteur de vitre électrique ;
Actionneur de verrouillage de porte ; Témoin d’alarme. |
| C8 | 10 | Chauffage de rétroviseur |
| C9 | 15 | Chauffage de lunette arrière |
| C10 | 15 | Chauffage de lunette arrière |
| C11 | 15 | Clignotants et témoins (tableau de bord) ;
Odomètre ; Capteur de vitesse du véhicule. |
| C12 | 15 | Générateur,
Relais principal ECM ; Valve de commutation de vide (VSV) ; Électrovanne de soufflage ; Actionneur de bobine ; Module de système de traction (PCM) ; Valve EGR. |
| C13 | 15 | Bobine d’allumage |
| C14 | 15 | Mode SW ;
PCM ; Clignotants ; Feu de recul ; Régulateur de vitesse ; Unité de commande des clignotants A/T. |
| C15 | 15 | Unité de commande d’alarme et
relais ; Relais de chauffage de lunette arrière ; Chauffage de rétroviseur – gauche ; Chauffage de rétroviseur – droit ; Interrupteur de chauffage de lunette arrière ; Relais de vitre électrique ; Unité de régulateur de vitesse ; Relais de verrouillage de transmission ; Unité de commande 4WD ; Valve de commutation de vide (VSV) ; Essieu FRT (c) ; Valve de commutation de vide (VSV) ; Essieu FRT (d). |
| C16 | 20 | Moteur d’essuie-glace avant ;
Moteur de lave-glace avant ; Unité de commande d’alarme et relais. |
| C17 | 10 | Moteur d’essuie-glace arrière ;
Moteur de lave-glace arrière ; Alarme et relais et unité de commande. |
| C19 | 15 | Audio |
| C20 | 10 | Moteur de démarrage ;
Relais de moteur de démarrage ; Contrôleur antivol. |
| C21 | 30 | Relais de fenêtre ;
Interrupteur de fenêtre ; Moteur de fenêtre ; Moteur de toit ouvrant ; Contrôleur de toit ouvrant ; Interrupteur de toit ouvrant ; Interrupteur de sécurité ; Interrupteur de fin de course ; Interrupteur de siège ; Moteur et interrupteur d’inclinaison avant ; Moteur et interrupteur d’inclinaison arrière ; Moteur coulissant ; Moteur et interrupteur de dossier inclinable. |
| C22 | 10 | Témoin SRS, SDM |
| Relais | ||
| I34 | Feux arrière | |
| I35 | Lève-vitres électriques | |
| I36 | – | |
| I37 | – | |
| I38 | Prise ACC | |
| I39 | Chauffage de lunette arrière | |
| Diode | ||
| 5 | Interrupteur de coffre ;
Interrupteur de porte. |
|
| 6 | Unité de commande d’alarme et relais | |
Schéma des relais dans le compartiment moteur
Opel Frontera – schéma de la boîte à fusibles – schéma des relais dans le compartiment moteur
| Numéro | Description |
| X15 | X22SE :
Ventilateur de refroidissement (haute vitesse) |
| X16 | X22SE :
Ventilateur de refroidissement (basse vitesse) |
