Opel KARL (2015-2019…) – Boîte à fusibles
Opel KARL (2015-2019…) – schéma des fusibles
Année de production : 2015, 2016, 2017, 2018, 2019.
Fusible allume-cigare (prise de courant) : # 25 dans le schéma des fusibles du tableau de bord.
Emplacement du schéma des fusibles
Compartiment moteur

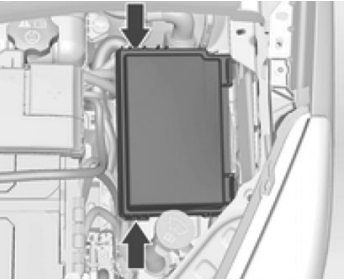

Le schéma des fusibles se trouve à l’avant gauche du compartiment moteur.
Retirez le couvercle, soulevez-le et retirez-le.
Tableau de bord

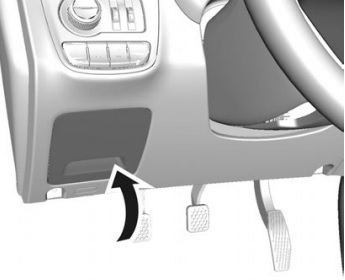

Dans les véhicules avec volant à gauche, le schéma des fusibles se trouve derrière la boîte à gants dans le tableau de bord.
Ouvrez le compartiment, appuyez sur les crochets, pliez le compartiment et retirez-le.
2015, 2016
Compartiment moteur

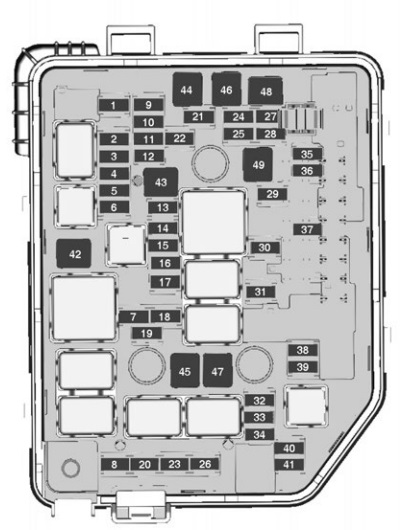

Affectation des fusibles dans le compartiment moteur (2015, 2016)
| Nr | Description |
|---|---|
| Nr | Description |
| 1 | Loquet de hayon |
| 2 | – |
| 3 | Dégivreur de lunette arrière |
| 4 | Rétroviseur extérieur chauffant |
| 5 | Toit ouvrant |
| 6 | Module de commande de transmission CVT |
| 7 | Capteur de débit d’air |
| 8 | Pompe de chauffage auxiliaire |
| 9 | Valve du système de freinage antiblocage |
| 10 | Contrôle de tension réglable |
| 11 | Caméra de recul |
| 12 | – |
| 13 | – |
| 14 | Module de commande moteur ;
Module de commande de transmission. |
| 15 | Module de commande d’injection ;
Démarrage. |
| 16 | Moteur de pompe à carburant |
| 17 | Module de commande moteur |
| 18 | Module de commande moteur 2 |
| 19 | Injecteur, allumage |
| 20 | Système de climatisation |
| 21 | Capteur de batterie intelligent |
| 22 | Verrouillage électrique de la colonne de direction |
| 23 | Ventilateur de refroidissement bas |
| 24 | – |
| Nr | Description |
|---|---|
| 25 | Interrupteur de rétroviseur extérieur |
| 26 | Unité de commande moteur ;
Module de transmission manuelle automatisée. |
| 27 | Électrovanne de purge du réservoir |
| 28 | Interrupteur de pédale de frein |
| 29 | Détection auxiliaire de passager |
| 30 | Moteur de réglage des phares |
| 31 | Klaxon |
| 32 | Phare antibrouillard avant |
| 33 | Feux de route gauches |
| 34 | Feux de route droits |
| 35 | – |
| 36 | Moteur d’essuie-glace arrière |
| 37 | Feu de position gauche |
| 38 | Moteur de pompe de lave-glace |
| 39 | Feu de position droit |
| 40 | – |
| 41 | – |
| 42 | Démarreur 2 |
| 43 | Unité électrique avec bus interne |
| 44 | Transmission manuelle automatisée |
| 45 | Démarreur 1 |
| 46 | Pompe du système de freinage antiblocage |
| 47 | Ventilateur de refroidissement (haute vitesse) |
| 48 | Moteur d’essuie-glace avant |
| 49 | Unité électrique avec bus dans le panneau ;
Alimentation RAP. |
Tableau de bord

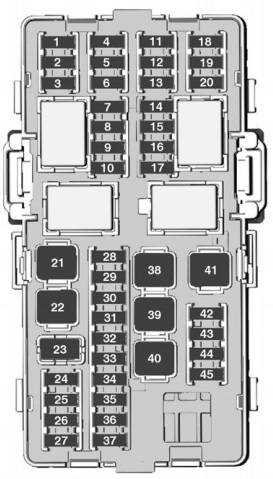

Affectation des fusibles dans le tableau de bord (2015, 2016)
| Nr | Description |
|---|---|
| Nr | Description |
| 1 | Onstar |
| 2 | Module CVC |
| 3 | Combiné d’instruments |
| 4 | Module de commande de transmission CVT |
| 5 | Radio |
| 6 | Module de commande de carrosserie 1 (CVT Stop & Start) |
| 7 | Alerte d’angle mort ;
Aide au stationnement arrière. |
| 8 | Connexion via interface de données |
| 9 | Verrouillage électrique de la colonne de direction |
| 10 | Module capteur-diagnostic |
| 11 | Convertisseur CC-CC |
| 12 | – |
| 13 | Système de paiement électronique |
| 14 | Module de puissance linéaire |
| 15 | Verrouillage centralisé ;
Système de démarrage. |
| 16 | Système de démarrage |
| 17 | Alerte de collision frontale |
| 18 | Combiné d’instruments |
| 19 | Alerte de collision frontale |
| 20 | Réglage de la portée des phares |
| 21 | Vitres électriques avant |
| 22 | Vitres électriques arrière |
| Nr | Description |
|---|---|
| 23 | – |
| 24 | Module de transmission manuelle automatisée |
| 25 | Prise de courant auxiliaire |
| 26 | Toit ouvrant |
| 27 | – |
| 28 | Module de commande de carrosserie 8 |
| 29 | Module de commande de carrosserie 7 |
| 30 | Module de commande de carrosserie 6 |
| 31 | Module de commande de carrosserie 5 |
| 32 | Module de commande de carrosserie 4 |
| 33 | Module de commande de carrosserie 3 |
| 34 | Module de commande de carrosserie 2 (sans CVT Stop & Start) |
| 35 | Module de commande de carrosserie 1 (sans CVT Stop & Start) |
| 36 | Interrupteur d’allumage à logique discrète (arrêt et démarrage CVT) |
| 37 | Volant commande l’éclairage |
| 38 | – |
| 39 | Convertisseur logique / CC-CC |
| 40 | Lève-vitre électrique côté conducteur |
| 41 | Ventilateur |
| 42 | Siège avant chauffant |
| 43 | Module CVC |
| 44 | Volant chauffant |
| 45 | Module de commande de carrosserie 2 (CVT Stop & Start) |
2017
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2017)
| Nr | Description |
|---|---|
| Nr | Description |
| 1 | Verrouillage du hayon |
| 2 | – |
| 3 | Lunette arrière chauffante |
| 4 | Rétroviseur extérieur chauffant |
| 5 | Toit ouvrant |
| 6 | Module de commande de transmission |
| 7 | Module de commande moteur |
| 8 | – |
| 9 | ABS |
| 10 | Module de commande de carrosserie, tension |
| 11 | Caméra de recul |
| 12 | – |
| 13 | – |
| 14 | Module de commande moteur ;
Module de commande de transmission. |
| 15 | Système d’injection ;
Démarreur. |
| 16 | Pompe à carburant |
| 17 | Module de commande moteur |
| 18 | Module de commande moteur 2 |
| 19 | Système d’injection ;
Allumage. |
| 20 | Système de climatisation |
| 21 | Capteur de batterie |
| 22 | Verrouillage électrique de la colonne de direction |
| 23 | Ventilateur de refroidissement (basse vitesse) |
| 24 | – |
| Nr | Description |
|---|---|
| 25 | Interrupteur de rétroviseur extérieur |
| 26 | Module de commande moteur ;
Module de transmission manuelle automatique. |
| 27 | Système de carburant |
| 28 | Interrupteur de frein |
| 29 | Détection de présence de passager |
| 30 | Réglage de l’angle des phares |
| 31 | Klaxon |
| 32 | Phare antibrouillard avant |
| 33 | Feux de route gauches |
| 34 | Feux de route droits |
| 35 | – |
| 36 | Essuie-glace arrière |
| 37 | Feu de position gauche |
| 38 | Système de lave-glace |
| 39 | Feu de position droit |
| 40 | – |
| 41 | – |
| 42 | Démarreur 2 |
| 43 | Tableau de bord |
| 44 | Transmission manuelle automatisée |
| 45 | Démarreur 1 |
| 46 | ABS |
| 47 | Ventilateur de refroidissement élevé |
| 48 | Essuie-glace avant |
| 49 | Module de commande de carrosserie ;
Alimentation coupée. |
Tableau de bord
Affectation des fusibles dans le tableau de bord (2017)
| Nr | Description |
|---|---|
| Nr | Description |
| 1 | Onstar |
| 2 | Système de climatisation |
| 3 | Tableau de bord |
| 4 | Module de commande de transmission |
| 5 | Infotainment |
| 6 | Module de commande de carrosserie |
| 7 | Aide au stationnement arrière |
| 8 | Connexion via interface de données |
| 9 | Verrouillage électrique de la colonne de direction |
| 10 | Module capteur-diagnostic |
| 11 | Convertisseur CC |
| 12 | – |
| 13 | Système de paiement électronique |
| 14 | Module de puissance linéaire |
| 15 | Verrouillage centralisé ;
Système de démarrage. |
| 16 | Système de démarrage |
| 17 | Alerte de collision frontale |
| 18 | Tableau de bord |
| 19 | Alerte de collision frontale |
| 20 | Réglage de l’intensité des phares |
| 21 | Vitres électriques avant |
| 22 | Vitres électriques arrière |
| Nr | Description |
|---|---|
| 23 | – |
| 24 | Module de transmission manuelle automatisée |
| 25 | Prise de courant auxiliaire |
| 26 | Toit ouvrant |
| 27 | – |
| 28 | Module de commande de carrosserie 8 |
| 29 | Module de commande de carrosserie 7 |
| 30 | Module de commande de carrosserie 6 |
| 31 | Module de commande de carrosserie 5 |
| 32 | Module de commande de carrosserie 4 |
| 33 | Module de commande de carrosserie 3 |
| 34 | Module de commande de carrosserie 2 |
| 35 | Module de commande de carrosserie 1 |
| 36 | Système d’allumage |
| 37 | Contrôle LED du volant |
| 38 | – |
| 39 | Convertisseur logique / CC |
| 40 | Lève-vitre électrique côté conducteur |
| 41 | Duchesse |
| 42 | Chauffage de siège avant |
| 43 | Module de climatisation |
| 44 | Volant chauffant |
| 45 | Module de commande de carrosserie 2 |
2018, 2019
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2018, 2019)
| Nr | Description |
|---|---|
| Nr | Description |
| 1 | Verrouillage de porte |
| 2 | 2018 : Non utilisé 2019 : Capteur de vitesse de sortie de transmission |
| 3 | Lunette arrière chauffante |
| 4 | Rétroviseur extérieur chauffant |
| 5 | Toit ouvrant |
| 6 | Module de commande de transmission |
| 7 | Module de commande moteur |
| 8 | – |
| 9 | ABS |
| 10 | Module de commande de carrosserie, tension |
| 11 | Caméra de recul |
| 12 | – |
| 13 | – |
| 14 | Module de commande moteur ;
Module de commande de transmission. |
| 15 | Système d’injection ;
Démarreur. |
| 16 | Pompe à carburant |
| 17 | Module de commande moteur |
| 18 | Module de commande moteur 2 |
| 19 | Système d’injection ;
Allumage. |
| 20 | Système de climatisation |
| 21 | Capteur de batterie |
| 22 | Verrouillage électrique de la colonne de direction |
| 23 | Ventilateur de refroidissement bas |
| 24 | – |
| Nr | Description |
|---|---|
| 25 | Interrupteur de rétroviseur extérieur |
| 26 | 2018 :
Unité de commande moteur ; Module de transmission manuelle automatisée ; 2019 : Unité de commande moteur. |
| 27 | Système de carburant |
| 28 | 2018 : Interrupteur de frein 2019 : Non utilisé |
| 29 | Détection de présence de passager |
| 30 | Réglage de l’angle des phares |
| 31 | Klaxon |
| 32 | Phare antibrouillard avant |
| 33 | Feux de route gauches |
| 34 | Feux de route droits |
| 35 | – |
| 36 | Essuie-glace arrière |
| 37 | Feu de position gauche |
| 38 | Système de lave-glace |
| 39 | Feu de position droit |
| 40 | – |
| 41 | – |
| 42 | Démarreur 2 |
| 43 | Tableau de bord |
| 44 | 2018 :
Transmission manuelle automatisée ; Convertisseur CC-CC ; 2019 : Convertisseur CC-CC. |
| 45 | Démarreur 1 |
| 46 | ABS |
| 47 | Ventilateur de refroidissement élevé |
| 48 | Essuie-glace avant |
| 49 | Unité de commande de carrosserie ;
Alimentation coupée. |
Tableau de bord
Affectation des fusibles dans le tableau de bord (2018, 2019)
| Nr | Description |
|---|---|
| Nr | Description |
| 1 | Onstar |
| 2 | Système de climatisation |
| 3 | Tableau de bord |
| 4 | Module de commande de transmission |
| 5 | Infotainment |
| 6 | – |
| 7 | Aide au stationnement arrière |
| 8 | Connexion via interface de données |
| 9 | Verrouillage électrique de la colonne de direction |
| 10 | Module capteur-diagnostic |
| 11 | Transformateur CC |
| 12 | – |
| 13 | – |
| 14 | Module de puissance linéaire |
| 15 | Verrouillage centralisé ;
Système de démarrage. |
| 16 | Système de démarrage |
| 17 | – |
| 18 | Tableau de bord |
| 19 | – |
| 20 | Réglage de l’intensité des phares |
| 21 | Vitres électriques avant |
| 22 | Vitres électriques arrière |
| Nr | Description |
|---|---|
| 23 | – |
| 24 | 2018 :
Module de transmission manuelle automatisée ; 2019 : Non utilisé. |
| 25 | Prise de courant auxiliaire |
| 26 | Toit ouvrant |
| 27 | 2018 : Non utilisé 2019 : Module de porte central |
| 28 | Module de commande de carrosserie 8 |
| 29 | Module de commande de carrosserie 7 |
| 30 | Module de commande de carrosserie 6 |
| 31 | Module de commande de carrosserie 5 |
| 32 | Module de commande de carrosserie 4 |
| 33 | Module de commande de carrosserie 3 |
| 34 | Module de commande de carrosserie 2 |
| 35 | Module de commande de carrosserie 1 |
| 36 | – |
| 37 | Contrôle LED du volant |
| 38 | – |
| 39 | Convertisseur logique / CC |
| 40 | Lève-vitre électrique, côté conducteur |
| 41 | Duchesse |
| 42 | Chauffage de siège avant |
| 43 | Module de climatisation |
| 44 | Volant chauffant |
| 45 | – |
À propos de l’Opel KARL (2015-2019…)
L’Opel KARL est une citadine compacte qui a été présentée en 2015. Ce modèle est connu pour sa praticité et son utilisation efficace de l’espace, ce qui le rend idéal pour l’environnement urbain. L’Opel KARL offre des sièges confortables pour cinq personnes et est équipée de technologies modernes qui améliorent le confort de conduite. Sous le capot, on trouve le plus souvent un moteur essence de 1,0 litre, qui offre une puissance suffisante pour les trajets quotidiens tout en maintenant une faible consommation de carburant. Ce modèle est apprécié pour sa fiabilité et sa facilité d’entretien.
Schéma de la boîte à fusibles Opel KARL
Cette page présente le schéma de la boîte à fusibles de l’Opel KARL, indispensable pour l’entretien et la réparation corrects des systèmes électriques du véhicule. Sur ce modèle, la boîte à fusibles est généralement située dans le compartiment moteur et sous le tableau de bord. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants protégés, ce qui facilite l’identification et le remplacement des fusibles. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et le bon fonctionnement du véhicule, il est donc important de veiller à son bon fonctionnement.
