Mercedes-Benz SLK R170 (1995-2004) – boîte à fusibles
Mercedes-Benz SLK R170 (1995-2004) – schéma de la boîte à fusibles
Année de fabrication : 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Le fusible de l’allume-cigare (prise de courant) de la Mercedes SLK R170 (1995-2004) est le fusible 31 de la boîte à fusibles.

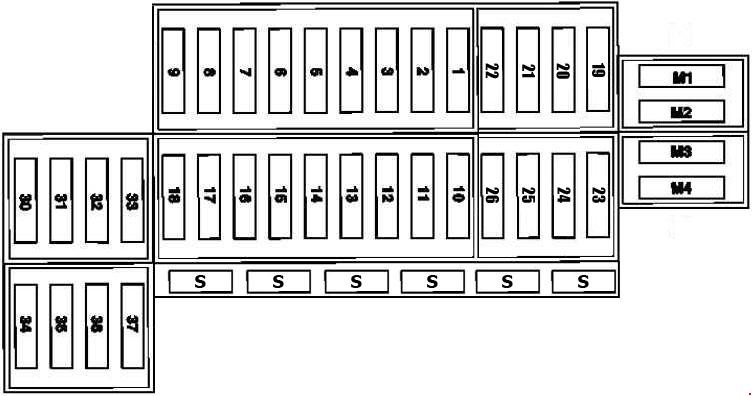

Boîte à fusibles
| N° | Description | Ampérage [A] |
| 1 | Asra :
Clignotants ; Clignotants de remorque. |
7.5 |
| 170545 (01, 10, 20, 22, 28) 00 :
Téléphone ; Signal d’ouverture de porte de garage (170545 (10, 20, 22, 28) 00) ; E-Call (170545 (20, 22, 28) 00). |
5 | |
| 2 | Asra :
Avertisseur sonore, klaxon ; Chauffage automatique : (Clapet d’air de recirculation. Chauffage automatique) ; Module de commande des feux de jour. |
15 |
| Asra :
Avertisseur sonore, klaxon ; Climatisation (Tempmatic) : (Module de commande électrique du ventilateur d’admission, Clapet de recirculation d’air) ; Climatisation (Automatique) : (Module de commande électrique du ventilateur d’admission) ; Module de commande des feux de jour. |
20 | |
| 170545 (01, 10, 20, 22, 28) 00 :
Unité de commande – airbag ; Unité de commande – système de reconnaissance automatique de siège enfant. |
5 | |
| 3 | Asra :
Tachymètre ; Module de surveillance des défauts des feux extérieurs ; Interrupteur de feux stop (feux stop, feux stop de remorque, feu stop central monté en hauteur, module de commande du système de direction) ; Buse d’essuie-glace chauffante (gauche, droite) ; Tuyau d’essuie-glace chauffant (gauche, droite). |
15 |
| 170545 (01, 10, 20, 22, 28) 00 :
Indicateur, dispositif de retenue ; Indicateur, système de reconnaissance automatique de siège enfant. |
5 | |
| 4 | Asra :
Feu de croisement droit. |
7.5 |
| Asra :
Feux de croisement ATA (USA, CH) |
15 | |
| 170 545 (01, 10, 20, 22, 28) 00 :
Moteur d’essuie-glace |
30 | |
| 5 | Asra :
Feu de croisement gauche |
7.5 |
| 170 545 (01, 10, 20, 22, 28) 00 :
Radio |
15 | |
| 6 | Asra :
Feu de route droit. |
7.5 |
| 170 545 (01, 10, 20, 22, 28) 00 :
Réglage des rétroviseurs extérieurs, gauche et droit |
15 | |
| 7 | Asra :
Feu de route gauche ; Indicateur de feux de route. |
7.5 |
| 170545 (01, 10, 20, 22, 28) 00 :
Contrôle de la capote ; Contrôle de la transmission ; Contrôle électronique de la transmission ; Verrouillage du frein de stationnement/marche arrière. |
5 | |
| 8 | Asra :
Feu de brouillard gauche ; Feu de brouillard droit. |
10 |
| 170 545 (01, 10, 20, 22, 28) 00 :
Radio |
15 | |
| 9 | Asra : Régulateur de ventilateur ; Climatisation (automatique) ; Climatisation (Tempmatic). |
30 |
| 170545 (01, 10, 20, 22, 28) 00 :
Éclairage de plafond ; Avertisseur sonore (170545 (10, 20, 22, 28) 00) ; Alarme antivol (170545 (10, 20, 22, 28) 00) ; Éclairage du coffre (170545 (20, 22, 28) 00). |
10 | |
| 10 | Régulateur de vitesse (régulateur de vitesse) ;
Relais de désactivation d’urgence (Asra, 170545 01 00 ; SLK 200 Kompressor (170.445), SLK 230 Kompressor (170.447)) ; Intervalle des feux Xenon (170545 (20, 22, 28) 00). |
5 |
| 11 | Bobines d’allumage | 15 |
| Contrôle moteur | 10 | |
| 12 | Interrupteur thermique chauffant d’essuie-glace avant (buses d’essuie-glace, réchauffeur de tuyau) | 10 |
| 13 | Asra, 170 545 (01, 10, 20) 00 :
Prise de diagnostic ; Téléphone ; E-Call (170 545 (20, ??) 00). |
5 |
| 170 545 (22, 28) 00 :
Prise de diagnostic ; Téléphone. |
10 | |
| 14 | Asra, 170, 545, 01 00 :
Système audio (amplificateur audio gauche / droit) |
25 |
| 170 545 (10, 20, 22, 28) 00 :
Soundbooster |
20 | |
| 15 | Asra, 170545 01 00 :
Module de commande moteur HFM-SFI (SLK 200 (170.435 ; 10.95 – 04.00) |
15 |
| 170 545 (10, 20, 22, 28) 00 :
Système de chauffage automatique ; Tempmatic ; Pompe à eau auxiliaire. |
5 | |
| 16 | Asra, 170545 01 00 :
Module de commande moteur HFM-SFI (SLK 200 (170.435 ; 10.95 – 04.00) |
10 |
| 170 545 (20, 22) 00 :
ABS / ESP |
30 | |
| 17 | 170 545 (20, 22) 00 :
ABS / ESP |
5 |
| 18 | 170 545 28 00 :
E-Call |
5 |
| 19 | 170545 (10, 20, 22, 28) 00 :
Vitres électriques avant ; |
40 |
| 20 | 170545 (10, 20, 22, 28) 00 :
Vitres électriques arrière. |
40 |
| 21 | 170 545 (20, 22, 28) 00 :
Réglage du siège côté droit |
30 |
| 22 | 170 545 (20, 22, 28) 00 :
Réglage du siège côté gauche |
30 |
| 23 | 170 545 22 00 :
Pompe à eau – moteur suralimenté |
5 |
| 170 545 28 00 :
Pompe à eau – moteur 3,2 suralimenté |
10 | |
| 170 545 10 00 :
Verrouillage centralisé ; Éclairage du coffre. |
20 | |
| 24 | 170 545 (20, 22, 28) 00 :
Unité hydraulique |
40 |
| 170 545 10 00 :
Contrôleur pneumatique, dégivreur de lunette arrière |
20 | |
| 25 | 170 545 (20, 22, 28) 00 :
Contrôleur pneumatique, dégivreur de lunette arrière |
20 |
| 170 545 10 00 :
Unité hydraulique |
40 | |
| 26 | 170 545 (20, 22, 28) 00 :
Verrouillage centralisé |
20 |
| 30 | Chauffage de siège | 5 |
| 31 | Allume-cigare avant avec éclairage de cendrier ;
lumière de boîte à gants. |
15 |
| 32 | Commutateur combiné (moteur d’essuie-glace, pompe de lave-glace, interrupteur de phares) | 15 |
| 33 | Module de commande du bouton de chauffage | 5 |
| 34 | Asra, 170 545 01 00 :
Chauffage de siège |
25 |
| 170 545 (10, 20, 22, 28) 00 :
Chauffage de siège |
30 | |
| 35 | Relais de confirmation de verrouillage ;
Compteur de vitesse (signal sonore d’avertissement des feux) ; Chauffage stationnaire / amplificateur de chauffage ; Télécommande radio ; Signal d’avertissement. |
15 |
| 36 | Unité de ventilateur du système de climatisation ;
Système de chauffage automatique ; Tempmatic. |
30 |
| 37 | Diagnostic (OBD II) ;
Télécommande de fréquence radio ; Compteur de vitesse ; Chauffage automatique (CHAUFFAGE) : Module de commande avec bouton de chauffage (CHAUFFAGE) ; Module de commande de climatisation (Climatisation Tempmatic) ; Clapet de commutation pour air frais / recirculé. |
5 |
| M1 | Asra, 170 545 01 00 :
Vitres électriques avant |
40 |
| M2 | Asra, 170 545 01 00 :
Vitres électriques arrière |
40 |
| M3 | Asra, 170 545 01 00 :
Boîte à fusibles dans le coffre |
80 |
| M4 | Asra, 170545 01 00 :
Module de commande de chauffage auxiliaire (SLK 200 Kompressor (170.445), SLK 230 Kompressor (170.447), système de direction côté gauche LHS) |
40 |
| 170545 01 00 :
Ventilateur d’admission (tempmatic) (sur les modèles RHD dans le boîtier du contrôleur) |
50 |

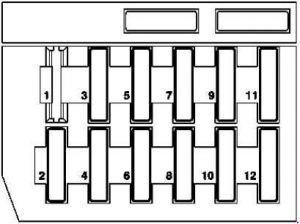

Boîte à fusibles sur le module d’éclairage (volant à gauche)
| Numéro | Description | Ampérage [A] |
| 1 | Non utilisé | – |
| 2 | Interrupteur de feux stop ;
Régulateur de vitesse. |
15 |
| 3 | Feu de route droit ;
Témoin de feux de route. |
7.5 |
| 4 | Ampoule de clignotant arrière ;
Contrôle du rétroviseur assombri ; Assistance au stationnement. |
15 |
| 5 | Feu de route gauche | 7.5 |
| 6 | Feu de croisement droit | 15 |
| 7 | Feu de position avant droit ;
Clignotant droit (modèle 170 USA) ; Feu arrière droit. |
7,5 |
| 8 | Feu de croisement gauche | 15 |
| 9 | Feu de brouillard gauche ;
Feu de brouillard droit. |
15 |
| 10 | Feu de position avant gauche ;
Feu de position avant gauche (modèle 170 USA) ; Feu de position gauche. |
7,5 |
| 11 | Éclairage de plaque d’immatriculation ;
Éclairage des instruments ; Éclairage des symboles ; Réglage automatique de l’angle des phares. |
7.5 |
| 12 | Feu de brouillard arrière | 7.5 |

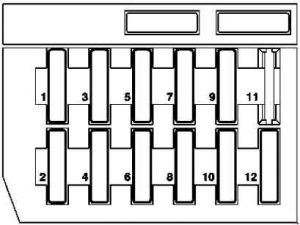

Boîte à fusibles sur le module d’éclairage (volant à droite)
| N° | Description | Ampérage [A] |
| 1 | Phare antibrouillard gauche ;
Phare antibrouillard droit. |
15 |
| 2 | Phare antibrouillard arrière | 7.5 |
| 3 | Feu de position avant droit ;
Feu arrière droit. |
7.5 |
| 4 | Feu de position avant gauche ;
Feu arrière gauche. |
7.5 |
| 5 | Feu de route gauche | 7.5 |
| 6 | Éclairage de plaque d’immatriculation ;
Éclairage des instruments ; Éclairage des symboles ; Réglage automatique de l’angle des phares. |
7.5 |
| 7 | Feu de route droit ;
Contrôle des feux de route. |
7.5 |
| 8 | Feu de croisement gauche | 15 |
| 9 | Feu stop ;
Régulateur de vitesse. |
15 |
| 10 | Feu de croisement droit | 15 |
| 11 | Non utilisé | – |
| 12 | Feu de recul/clignotant ;
Contrôle de la luminosité du rétroviseur ; Contrôle de l’assistance au stationnement. |
Boîte à fusibles dans le coffre
X – avant du véhicule
| N° | Description | Ampérage [A] |
| 23 | Asra :
Pompe d’alimentation (CL) ; Klaxon (ATA) ; Éclairage du coffre. |
20 |
| 24 | Asra :
Module de commande PSE |
40 |
| 25 | Asra :
Unité hydraulique avec mécanisme de capote souple. |
30 |
| 26 | Asra :
Non utilisé. |
– |
À propos de la Mercedes-Benz SLK R170 (1995-2004)
La Mercedes-Benz SLK R170, produite de 1995 à 2004, est un roadster emblématique caractérisé par son design compact et ses performances sportives. Ce modèle a été présenté pour la première fois au Salon de Genève et a immédiatement séduit par son système de toit escamotable innovant, qui permettait de transformer le véhicule d’un coupé en un cabriolet en quelques secondes. La SLK R170 offrait plusieurs options de motorisation, y compris des moteurs quatre et six cylindres, qui fournissaient différents niveaux de puissance. Grâce à une direction précise et une finition de qualité, ce modèle est devenu populaire parmi les amateurs de voitures de sport.
Schéma de la boîte à fusibles Mercedes-Benz SLK R170
Cette page présente le schéma de la boîte à fusibles de la Mercedes-Benz SLK R170, essentiel pour l’entretien et les réparations corrects des systèmes électriques du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le capot et à l’intérieur du véhicule, habituellement du côté passager. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer la sécurité et la fiabilité de votre véhicule.
