Mercedes-Benz CLS w218 (2010-2017) – boîte à fusibles
Mercedes-Benz CLS w218 (2010-2017) – schéma de la boîte à fusibles
Année de production : 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Le fusible de l’allume-cigare (prise de courant) dans la Mercedes CLS x218 (2010-2017) est le fusible 9 dans la boîte à fusibles du compartiment moteur.
Boîte à fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
| 1 | 25 | Unité de commande électronique du programme de stabilité ;
Unité de commande électronique du programme de stabilisation de voie premium ; Moteur de ventilateur Régulateur de ventilateur. |
| 2 | 30 | Contrôleur de porte avant côté gauche |
| 3 | 30 | Contrôleur de porte avant côté droit |
| 4 | 20 | Valable avec le moteur 157 :
Unité de commande du système d’alimentation. |
| 5 | 7,5 | Tableau de bord ;
Unité de commande SAM arrière avec fusible et module de relais ; Interrupteur des feux extérieurs. |
| 6 | 10 | Concerne le moteur diesel :
Unité de commande CDI. |
| Concerne le moteur essence :
Unité de commande ME-SFI. |
||
| 7 | 20 | Relais 50 du moteur de démarreur |
| 8 | 7,5 | Unité de commande supplémentaire du système de maintien |
| 9 | 15 | Près de la console centrale |
| 10 | 30 | Moteur d’essuie-glace |
| 30 | Relais activé du chauffage de la position de stationnement des essuie-glaces :
Chauffage de la position de stationnement des essuie-glaces. |
|
| 11 | 7,5 | Affichage Audio/COMAND ;
Panneau de commande Audio/COMAND. |
| 12 | 7,5 | Climatisation automatique et unité de commande ;
Panneau de commande supérieur ; Bouton de mode de transmission automatique ; Groupe de boutons de suspension. |
| 13 | 7,5 | Module de commande de la colonne de direction ;
Caméra multifonction ; Caméra stéréo multifonction. |
| 14 | 7,5 | Unité de commande électronique du programme de stabilité ;
Unité de commande électronique du programme de stabilité premium. |
| 15 | 7,5 | Unité de commande supplémentaire du système de maintien |
| 16 | 5 | Valable avec le moteur 157 :
INTERFACE DIRECT SELECT |
| 17 | 30 | Toit ouvrant électrique en verre :
Panneau de commande avec panneau de commande. |
| 18 | 7,5 | Horloge analogique ;
Relais de réserve. |
| 19 | 20 | Unité de commande électronique du verrouillage d’allumage |
| 20 | 40 | Unité de commande électronique du programme de stabilité ;
Unité de commande électronique du programme de stabilité premium. |
| 21 | 7,5 | Interrupteur des feux de freinage ;
Interrupteur de la lampe de la boîte à gants ; Reconnaissance de l’occupation du siège passager avant et |
| 22 | 15 | Moteur de ventilateur pour moteur à combustion interne et climatisation avec contrôle intégré ;
Concerne le moteur diesel : Unité de commande CDI ; Liaison, circuit 87 ; Concerne le moteur essence : Unité de commande ME-SFI ; Liaison, circuit 87 M2e ; Actionneur des lamelles de radiateur. |
| 23 | 20 | Valable pour le moteur essence :
Liaison, circuit 87 M1i ; Concerne le moteur diesel : Unité de commande CDI ; Liaison, circuit 87. |
| 24 | 15 | Valable pour le moteur diesel :
Liaison, circuit 87 ; Concerne les moteurs 157, 276, 278 : Liaison, circuit 87 M1e. |
| 25 | 15 | Valable pour le moteur diesel :
Capteur d’oxygène avant le catalyseur. |
| Concerne le moteur essence :
Unité de commande ME-SFI. |
||
| 26 | 20 | Radio ;
Radio avec système de pilote automatique ; Unité de commande COMAND. |
| 27 | 7,5 | Concerne le moteur essence : unité de commande ME-SFI |
| 7,5 | Concerne le moteur diesel :
Contrôleur CDI ; Unité de commande électronique d’allumage. |
|
| 28 | 7,5 | Tableau de bord |
| 29 | 10 | Groupe de phares avant droit |
| 30 | 10 | Groupe de phares avant gauche |
| 31A | 15 | Relais activé des klaxons :
Klaxon gauche Klaxon droit. |
| 31B | 15 | Relais activé des klaxons :
Klaxon gauche Klaxon droit. |
| 32 | – | Relais d’injection d’air secondaire |
| 33 | 10 | Contrôleur de transmission entièrement intégré |
| 34 | 7,5 | Unité de commande du système d’alimentation |
| 35 | – | – |
| 36 | 7,5 | Unité de commande d’assistance à la vision nocturne ;
Unité de commande DISTRONIC. |
| Relais |
||
| J | Relais circuit 15 | |
| K | Relais borne 15R | |
| L | Relais de chauffage de la position de stationnement des essuie-glaces | |
| M | Relais 50 du moteur de démarreur | |
| N | Relais circuit moteur 87 | |
| O | Relais de klaxon | |
| P | – | |
| Q | Relais de réserve | |
| R | Relais circuit cadre 87 | |
Boîte à fusibles dans le coffre
| N° | Ampères [A] | Description |
| 37 | 7,5 | Siège conducteur ;
Électroaimant d’appui-tête NECK-PRO ; Siège passager avant ; Vanne électro-hydraulique d’appui-tête NECK-PRO. |
| 38 | 15 | Shooting Brake :
Connecté via le relais d’essuie-glace arrière : Moteur d’essuie-glace de hayon. |
| 39 | 30 | Valable pour les véhicules avec volant à gauche :
Contrôleur de porte arrière gauche ; Valable pour les véhicules avec volant à droite : Contrôleur de porte avant gauche. |
| 40 | – | – |
| 41 | 30 | Valable pour les véhicules avec volant à gauche :
Contrôleur de porte avant droite ; Valable pour les véhicules avec volant à droite : Contrôleur de porte arrière droite. |
| 42 | 25 | Unité de commande du système d’alimentation |
| 43 | 7,5 | Valable jusqu’au 31.08.2014 :
Module de communication des services télématiques (informations routières en temps réel) ; Valable à partir du 01.09.2014 : Unité de commande de surveillance de la pression des pneus. |
| 44 | 30 | Interrupteur de réglage du siège passager avant |
| 45 | 30 | Interrupteur de réglage du siège conducteur |
| 46 | 7,5 | Sirène d’alarme (surveillance interne) ;
Protection interne et unité de commande de protection anti-remorquage (surveillance interne) ; Coupé : M 1, AM, CL [ZV] et amplificateur d’antenne KEYLESS-GO ; Shooting Brake : Amplificateur d’antenne de lunette arrière 1 ; Valable avec les moteurs 157, 276, 278 et version USA : Relais de pompe de circulation de liquide de refroidissement. |
| 47 | – | – |
| 48 | – | – |
| 49 | 40 | Coupé :
Relais activé du chauffage de la lunette arrière : Chauffage de la lunette arrière ; Shooting Brake : Relais activé du chauffage de la lunette arrière : Amplificateur d’antenne de lunette arrière 1. |
| 50 | 50 | Enrouleur de tension d’urgence avant droit |
| 51 | 50 | Enrouleur de tension d’urgence avant gauche |
| 52 | – | – |
| 53 | 30 | Unité de commande de reconnaissance de remorque |
| 54 | 15 | Unité de commande de reconnaissance de remorque |
| 55 | – | – |
| 56 | 15 | Près de la remorque |
| 57 | 25 | Unité de commande de reconnaissance de remorque |
| 58 | 25 | Unité de commande de reconnaissance de remorque |
| 59 | 7,5 | Capteur DISTRONIC (DTR) de pare-chocs avant gauche ;
Capteur DISTRONIC (DTR) de pare-chocs avant droit ; Capteur radar de pare-chocs arrière gauche (assistant d’angle mort actif) ; Capteur radar de pare-chocs arrière droit (assistant d’angle mort actif) ; Capteur radar intelligent de pare-chocs arrière gauche (assistant d’angle mort) ; Capteur radar intelligent de pare-chocs arrière droit (assistant d’angle mort). |
| 60 | 7,5 | Pompe pneumatique multi-contour avec siège |
| 30 | Pompe pneumatique multi-contour active avec siège | |
| 61 | 40 | Coupé :
Contrôleur de hayon (KDS) ; Shooting Brake : Contrôleur de hayon relevé. |
| 62 | 25 | Unité de commande du siège conducteur |
| 63 | 25 | Contrôleur de chauffage de siège arrière |
| 64 | 25 | Unité de commande du siège passager avant |
| 65 | 7,5 | Jusqu’au 31.05.2012 :
Contrôleur de chauffage de volant ; Situation au 01.06.2012 : Contrôleur du module de colonne de direction. |
| 66 | 7,5 | Moteur de ventilateur arrière |
| 67 | 40 | Unité de commande de l’amplificateur du système audio |
| 68 | 15 | Unité de commande AIRmatic |
| 69 | 25 | Amplificateur de haut-parleurs de basses arrière |
| 70 | 5 | Unité de commande de surveillance de la pression des pneus ;
Valable à partir du 01.09.2014 avec les moteurs 157, 276, 278 sans version USA : Relais de pompe de circulation de liquide de refroidissement. |
| 71 | 15 | Près du véhicule, avant |
| 72 | 15 | Près du coffre |
| 73 | 5 | Valable avec le moteur 157 :
Unité de commande du mode de transmission ; Chauffage stationnaire : Récepteur de chauffage stationnaire télécommandé. |
| 74 | 15 | Unité de commande KEYLESS-GO ;
Valable à partir du 01.09.2014 : Phare avant gauche ; Groupe de phares avant droit. |
| 75 | 20 | Groupe de chauffage stationnaire ;
Valable à partir du 01.09.2014 : Phare avant gauche ; Phare avant droit. |
| 76 | 15 | Près de la console centrale arrière |
| 77 | 7,5 | Unité de commande du système de détection de poids (WSS) ;
Processeur de navigation. |
| 78 | 7,5 | Unité de commande de l’interface multimédia |
| 79 | 5 | Unité de commande du système de capteurs vidéo et radar ;
Valable à partir du 01.09.2014 avec le pack d’assistance à la conduite Plus : Unité de commande des capteurs radar ; Unité de commande du châssis. |
| 80 | 5 | Unité de commande du système de stationnement |
| 81 | 5 | Amplificateur/compensateur d’antenne de téléphone portable ;
Connexion électrique de téléphone portable. |
| 82 | 7,5 | Régulateur de ventilateur de ventilation du siège avant gauche ;
Régulateur de ventilateur de ventilation du siège avant droit. |
| 83 | 7,5 | Caméra de recul ;
Processeur de navigation ; Unité de commande du système d’appel d’urgence. |
| 84 | 5 | Inverseur du contrôleur de caméra de recul ;
Module d’alimentation de la caméra de recul ; Unité de commande de tuner SDAR / haute résolution ; Contrôleur de diffusion audio numérique. |
| 85 | 7,5 | Tuner TV (analogique/numérique) ;
Tuner de télévision numérique. |
| 86 | – | – |
| 87 | 7,5 | Unité de commande du système d’appel d’urgence ;
Valable jusqu’au 31.08.2014 avec les moteurs 157, 276, 278 sans version américaine : Relais de pompe de circulation de liquide de refroidissement ; Valable jusqu’au 31.05.2016 avec Live Traffic Information ou système d’appel d’urgence eCall Europe : Module de communication des services télématiques ; Valable à partir du 01.06.2016 : Unité de commande HERMES ; Valable à partir du 01.06.2016 avec téléphonie confort et télécommande pour chauffage stationnaire : Commutateur d’antenne pour téléphone et chauffage stationnaire. |
| 88 | 15 | Module servo intelligent pour DIRECT SELECT |
| 89 | 30 | Unité de commande de reconnaissance de remorque ;
Valable avec le moteur 157 : Unité de commande du système d’alimentation. |
| 90 | – | – |
| 91 | – | – |
| 92 | 15 | Unité de commande KEYLESS-GO |
| Relais | ||
| A | Relais circuit 15 | |
| B | Relais circuit 15R (1) | |
| C | Relais de lunette arrière chauffante | |
| D | Concerne le moteur diesel :
Relais de pompe à carburant. |
|
| E | Shooting Brake :
Relais d’essuie-glace de pare-brise ; Sièges avant à mémoire réglables électriquement : Relais de réglage de siège. |
|
| F | Relais circuit 15R (2) | |
Boîte à fusibles avant

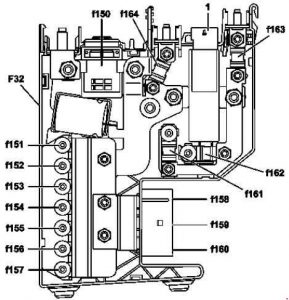

Sans fonction ECO start/stop

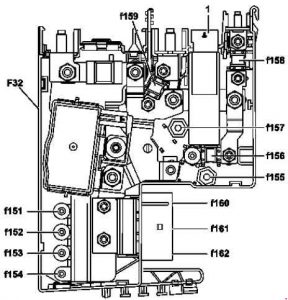

Avec fonction ECO start/stop
| Numéro | Ampères [A] | Description |
| 150 | – | Fonction ECO start/stop :
Pyrofusible 150. |
| 151 | 60 | Unité de commande électrique d’assistance à la direction |
| 152 | 60 | Unité de commande SAM avant avec fusible et module de relais |
| 153 | 100 | – |
| 154 | 100 | Moteur de ventilateur pour moteur à combustion interne et climatisation avec commande intégrée (M4 / 7) |
| 155 | 150 | Concerne le moteur diesel :
Amplificateur de chauffage PTC. |
| 156 | – | – |
| 157 | 150 | Unité de commande SAM avant avec fusible et module de relais |
| 158 | 50 | Valable pour les véhicules avec volant à gauche :
Régulateur de ventilateur ; Concerne les véhicules avec volant à droite sans DISTRONIC PLUS ou sans moteur 157 : Unité de commande électronique du programme de stabilité ; Valable pour les véhicules avec volant à droite avec DISTRONIC PLUS ou avec moteur 157 : Unité de commande électronique du programme de stabilité premium. |
| 159 | 50 | Concerne les véhicules avec volant à droite sans DISTRONIC PLUS ou sans moteur 157 :
Unité de commande électronique du programme de stabilisation de voie ; Concerne les véhicules avec volant à droite avec DISTRONIC PLUS ou avec moteur 157 : Unité de commande électronique du programme de stabilité électronique premium. |
| 160 | 60 | Relais AIRmatic |
| 161 | – | – |
| 162 | 100 | Unité de commande SAM avant avec fusible et module de relais |
| 163 | 150 | Sans fonction ECO start/stop :
Unité de commande SAM arrière avec fusible et module de relais. |
| 164 | 100 | Sans fonction ECO start/stop :
Unité de commande SAM arrière avec fusible et module de relais. |
Relais de pompe de circulation de liquide de refroidissement
Relais AIRMATIC
Panneau de fusibles du tableau de bord
| Description | Ampères [A] |
| Protège la connexion entre la batterie auxiliaire et l’unité de commande du verrouillage électronique d’allumage et l’unité de commande SAM avant (pour moteur 276 à partir du 01.09.2014 ou avec moteur 274) | 5 |
Relais et fusible de batterie auxiliaire
| N° | Description |
| F96 | Fusible auxiliaire 30 dans le circuit de la batterie |
| K114 | Relais de batterie auxiliaire avec fonction ECO start/stop |
