Les fusibles de la prise allume-cigare (prises de courant) du Land Rover Range Rover Evoque sont les fusibles #52 (allume-cigare), #53 (prise d’accessoires de la boîte à gants), #55 (prise d’accessoires de la console arrière) et #63 (prise d’accessoires du compartiment à bagages) dans le boîtier de fusibles de l’habitacle.
Emplacement du boîtier de fusibles
Compartiment moteur
Habitacle

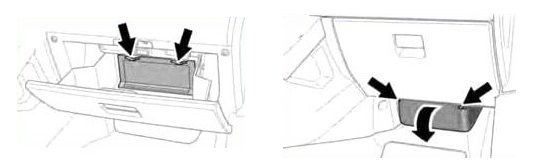

Il y a deux blocs de fusibles : le premier est situé dans la boîte à gants (derrière le panneau), le second est situé sous la boîte à gants (derrière le panneau d’accès inférieur).
Compartiment à bagages
Les boîtiers de fusibles supérieur et inférieur sont situés derrière le panneau sur le côté gauche du compartiment à bagages.

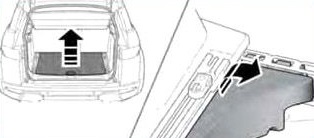

Le boîtier de fusibles de plancher est situé sous le plancher du compartiment à bagages.
2012, 2013, 2014, 2015
Affectation des fusibles dans le boîtier de fusibles du compartiment moteur (2012-2015)
| N° | Ampères [A] | Description |
|---|---|---|
| N° | Ampères [A] | Description |
| 1 | Diode | Alimentation de la gestion moteur |
| 2 | 5 | Alimentation du module de tension |
| 3 | 80 | Ventilateurs de refroidissement |
| 4 | 60 | Diesel – Bougies de préchauffage |
| 5 | 80 | Direction assistée électrique (EPAS) |
| 6 | 15 | Capteurs d’oxygène |
| 7 | 5 | Gestion moteur ;
Embrayage du compresseur de climatisation (A/C) ; Moteur intelligent stop/start. |
| 8 | 20 | Système de gestion moteur (2,0 l essence, 2,2 l Diesel) |
| 9 | 10 | Diesel – Capteurs moteur |
| 9 | 10 | Système de gestion moteur (2,0 l Diesel, 2,2 l Diesel) |
| 9 | 10 | Liquide pour système d’échappement moteur diesel (DEF) (2,0 l Diesel) |
| 10 | 20 | Transmission automatique |
| 11 | 10 | Diesel et essence – Capteurs moteur |
| 12 | 15 | Diesel :
Dérivation de la recirculation des gaz d’échappement (EGR) ; Capteur d’eau dans le carburant. |
| 12 | 15 | Essence – Bobines d’allumage |
| 13 | 10 | Embrayage du compresseur de climatisation |
| 14 | 15 | Système de gestion moteur (2,0 l essence, 2,2 l Diesel) |
| 14 | 10 | Système de gestion moteur (Diesel 2,0 l) |
| 15 | 40 | Moteur de démarrage |
| 16 | 100 | Chauffage PTC |
| 17 | 60 | Boîtier de fusibles de l’habitacle |
| 18 | 60 | Boîtier de fusibles de l’habitacle |
| 19 | 60 | Boîtier de fusibles du compartiment à bagages |
| 20 | 60 | Boîtier de fusibles du compartiment à bagages |
| N° | Ampères [A] | Description |
|---|---|---|
| 21 | 60 | Gestion de l’énergie électrique |
| 22 | 30 | Essuie-glaces avant |
| 23 | 40 | Schéma des fusibles de l’habitacle |
| 24 | — | — |
| 25 | 40 | Système de freinage antiblocage (ABS) |
| 26 | 40 | ABS |
| 27 | 40 | Schéma des fusibles de l’habitacle |
| 28 | 40 | Moteur du ventilateur de chauffage |
| 29 | — | — |
| 30 | 15 | Lave-phares |
| 31 | 15 | Klaxon |
| 32 | 10 | Climatisation (A/C) |
| 33 | 5 | Klaxon ;
Pare-brise chauffant ; Système de carburant. |
| 34 | 40 | Pare-brise chauffant – côté gauche |
| 35 | 40 | Pare-brise chauffant – côté droit |
| 36 | 5 | Système de gestion moteur. Climatisation |
| 37 | 20 | Système de carburant |
| 38 | 20 | Phare – côté gauche |
| 39 | 20 | Phare – côté droit |
| 40 | 5 | Éclairage de virage du phare droit |
| 41 | 5 | Éclairage de virage du phare gauche |
| 42 | 5 | Phares. Nivellement dynamique des phares |
| 43 | — | — |
| 44 | 10 | Volant chauffant |
| 45 | 5 | Volant |
Affectation des fusibles dans le schéma du boîtier de fusibles de l’habitacle (2018)
| N° | Ampères [A] | Description |
|---|---|---|
| N° | Ampères [A] | Description |
| 1 | 5 | Récepteur de clé intelligent. Capteur d’alarme. Système de surveillance de la pression des pneus (TPMS) |
| 2 | — | — |
| 3 | 10 | Phares antibrouillard avant |
| 4 | — | — |
| 5 | 5 | Système de freinage antiblocage (ABS) |
| 6 | 5 | Dynamique adaptative. Différentiel électrique |
| 7 | — | — |
| 8 | 25 | Module de porte passager |
| 9 | — | — |
| 10 | 5 | Gicleurs de lave-glace chauffants |
| 11 | 10 | Feux de recul de remorque |
| 12 | 5 | Feux de recul |
| 13 | — | — |
| 14 | 5 | Interrupteur de pédale de frein |
| 15 | 30 | Lunette arrière chauffante |
| 16 | 5 | Direction assistée |
| 17 | 5 | Entrée passive |
| 18 | 5 | Refroidissement moteur |
| 19 | 5 | Gestion moteur |
| 20 | 5 | Régulateur de vitesse adaptatif |
| 21 | 5 | Interrupteurs de console centrale. Interrupteurs de tableau de bord moteur hors-bord |
| 22 | 5 | Transmission automatique |
| 23 | — | — |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | 10 | Feux de brouillard de remorque |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | 5 | Capteur de pluie. Interrupteur de lampe. Gestion de l’énergie électrique. Capteur d’humidité |
| 32 | 25 | Module de porte conducteur |
| 33 | — | — |
| N° | Ampères [A] | Description |
|---|---|---|
| 34 | 10 | Réservoir de carburant |
| 35 | — | — |
| 36 | 5 | Indicateur de maintien de la batterie |
| 37 | 20 | Entrée sans clé |
| 38 | 15 | Lave-glace avant |
| 39 | 25 | Module de porte arrière gauche |
| 40 | 5 | Interrupteur de fenêtre conducteur |
| 41 | 5 | Module de portail |
| 42 | 30 | Siège conducteur |
| 43 | 15 | Lave-glace arrière |
| 44 | 25 | Module de porte arrière droite |
| 45 | 30 | Siège passager avant |
| 46 | — | — |
| 47 | 20 | Attelage |
| 48 | 15 | Alimentation de la prise de remorque |
| 49 | — | — |
| 50 | — | — |
| 51 | 5 | Interrupteurs au volant |
| 52 | 20 | Allume-cigare |
| 53 | 20 | Alimentation des accessoires de la boîte à gants |
| 54 | — | — |
| 55 | 20 | Alimentation des accessoires de la console arrière |
| 56 | 10 | Système de retenue supplémentaire (SRS) |
| 57 | 10 | Éclairage intérieur |
| 58 | — | — |
| 59 | — | — |
| 60 | 5 | Capteur de présence. Témoin d’état de l’airbag passager. |
| 61 | 5 | Démarrage moteur |
| 63 | 20 | Alimentation des accessoires du compartiment à bagages |
| 64 | — | — |
| 65 | — | — |
| 66 | 5 | Diagnostic |
| 67 | 15 | Remorque |
| 68 | — | — |
| 69 | 15 | Transmission automatique |
