Land Rover Discovery (1989-1998) – boîte à fusibles
Land Rover Discovery – schéma des fusibles
Année de fabrication : 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998.
Boîte à fusibles dans le compartiment moteur
| Numéro |
Ampérage [A] |
Description |
| 1 | 30 | Lunette arrière chauffante |
| 2 | 20 | Phares |
| 3 | 30 | Climatisation |
| 4 | 30 | Feux de détresse, klaxon |
| 5 | 30 | Freins antiblocage |
| 6 | 5 | Pompe à carburant |
| 7 | 20 | Système d’alimentation |
| 8 | Pompe ABS | |
| 9 | Circuits d’allumage | |
| 10 | Éclairage | |
| 11 | Commande des vitres ;
Verrouillage centralisé des portes ; Ventilateur arrière. |
|
| 12 | Chauffage ;
Climatisation. |
|
| 13 | Générateur |

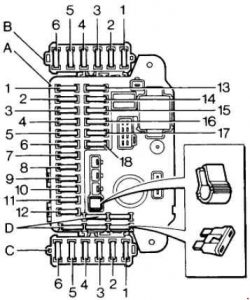

Boîte à fusibles
| Numéro |
Ampérage [A] |
Description |
| 1 | 15 | Feux de stop ;
Clignotants. |
| 2 | 10 | Feu de position gauche |
| 3 | 10 | Radio/lecteur de cassettes/CD |
| 4 | 10 | Feu de route droit |
| 5 | 10 | Feu de route gauche |
| 6 | 20 | Allume-cigare |
| 7 | 10 | Airbag SRS |
| 8 | 10 | Feu de position droit |
| 9 | 10 | Feux de brouillard arrière |
| 10 | 10 | Feu de croisement droit |
| 11 | 10 | Feu de croisement gauche |
| 12 | 10 | Unité multifonction |
| 13 | 10 | Alimentation d’allumage pour l’unité multifonction |
| 14 | 10 | Instruments ;
Horloge ; Capteur de vitesse ; SRS (secondaire). |
| 15 | 10 | Climatisation ;
Fenêtres. |
| 16 | 20 | Lave-glace et essuie-glace – avant |
| 17 | 10 | Moteur de démarrage, bougie de préchauffage |
| 18 | 10 | Lave-glace et essuie-glace – arrière ;
Rétroviseurs ; Régulateur de vitesse. |
| Satellite “B” | ||
| 1 | 30 | Vitres électriques – avant |
| 2 | 30 | Vitres électriques – arrière |
| 3 | 10 | Freins antiblocage |
| 4 | 15 | Verrouillage centralisé des portes |
| 5 | 30 | Toit électrique |
| 6 | 20 | Feux de remorque |
| Satellite “C” | ||
| 1 | 15 | Alarme antivol |
| 2 | Lave-phares | |
| 3 | Gestion moteur | |
| 4 | 5 | Freins antiblocage |
| 5 | 10 | Alarme antivol |
| 6 | 25 | Climatisation arrière ;
Chauffage. |
À propos du Land Rover Discovery (1989-1998)
Le Land Rover Discovery, produit de 1989 à 1998, est un modèle emblématique du constructeur automobile britannique, qui a gagné en popularité grâce à sa robustesse et ses capacités tout-terrain. Ce modèle a été conçu pour offrir confort et praticité pour les sorties en famille, tout en étant capable de gérer des conditions tout-terrain exigeantes. Le Discovery proposait diverses options de motorisation, y compris des variantes essence et diesel, permettant aux conducteurs de choisir en fonction de leurs préférences et de leurs besoins. Grâce à son design et ses caractéristiques techniques, il est devenu un favori parmi les passionnés de conduite tout-terrain.
Schéma de la boîte à fusibles du Land Rover Discovery
Cette page présente le schéma de la boîte à fusibles du Land Rover Discovery, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. Dans ce modèle, les boîtes à fusibles sont généralement situées sous le tableau de bord et dans le compartiment moteur. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration et son utilisation correcte.
