Land Rover Freelander L314 (1997-2006) – Boîte à fusibles

Land Rover Freelander L314 (1997-2006) – schéma des fusibles

Année de fabrication : 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Le fusible de l’allume-cigare (prise de courant) dans le Land Rover Freelander L314 (1997-2006) est le fusible 9 dans la boîte à fusibles.

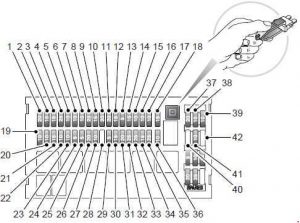

Boîte à fusibles principale

2004 –

Numéro	Ampérage [A]	Description
1	20	Lave-glace ; Essuie-glace avant.
2	15	Feux stop ; Feux de recul.
3	15	Rétroviseurs chauffants ; Lave-glace arrière.
4	25	Ventilateur de chauffage
5	10	Démarrage
6	10	Régulateur de vitesse ; HDC ; Verrouillage de démarrage de la transmission automatique.
7	10	Feux de position – gauche
8	25	Commande de vitre conducteur
9	15	Allume-cigare
10	20	Prise d’accessoires électriques
11	20	Sièges chauffants*
12	15	Système audio – alimentation par batterie du véhicule.
13	5	Désactivation du moteur
14	15	Feux de route – droit
15	10	Rétroviseurs extérieurs
16	10	Éclairage intérieur ; Horloge.
17	10	Feux de position – droit
18	15	Instruments/indicateurs
19	10	Feux de route – droit
20	10	Feux de route – gauche

21	15	Toit ouvrant
22	10	Gestion moteur
23	10	Airbag
24	5	Aide au stationnement
25	5	Freins antiblocage
26	20	Lunette arrière chauffante
27	10	Système d’amplification
28	–	Non utilisé
29	5	Vitres électriques
30	15	Feux de brouillard avant
31	20	Lever/baisser la vitre de la porte arrière
32	25	Lève-vitre arrière – gauche
33	25	Lève-vitre arrière – droit
34	15	Feux de croisement avant – gauche
35	25	Lève-vitre passager avant
36	10	Feux de brouillard arrière
37	20	Verrouillage centralisé
38	10	Essuie-glace arrière
39	10	Interrupteur de feux de brouillard avant
40	–	Non utilisé
41	10	Alternateur
42	–	Non utilisé

-2003

Numéro	Ampérage [A]	Description
1	15	Lave-glace arrière ; Rétroviseurs chauffants.
2	15	Feux stop ; Feux de recul.
3	20 15 *	Lave-glace ; Essuie-glace avant.
4	25	Ventilateur de chauffage
5	10	Démarrage
6	10	Gestion moteur
7	5 10 *	Système de freinage antiblocage
8	15	Clignotants
9	15	Système d’amplification
10	15 20 *	Allume-cigare
11	10	Système d’amplification
12	15	Toit ouvrant
13	20 25 *	Prise pour accessoires électriques
14	10	Éclairage intérieur ; Horloge ; Rétroviseurs électriques ; Prise de diagnostic.
15	20	Verrouillage centralisé
16	10	Feux de position – droit
17	10	Rétroviseurs électriques
18	15	Feux de route – droit

19	10	Alternateur
20	15	Phares de croisement – gauche
21	15	Feux de brouillard avant
22	10	Feux de brouillard arrière
23	20	Chauffage de lunette arrière
24	10	Phares de croisement – gauche
25	10	Phares de croisement – droit
26	20	Vitre – arrière gauche
27	20	Vitre – arrière droite
28	10	Feux de position – gauche
29	20	Sièges chauffants
30	10	Essuie-glace arrière
31	20	Lever/baisser la vitre de la porte arrière
32	5 20 *	Désactivation du moteur, Freins antiblocage*
33	25 20 *	Vitre – avant gauche
34	25 20 *	Vitre – avant droite
35	10	Régulateur de vitesse ; Désactivation du moteur.
36	10	Airbag SRS
* -2002

Boîte à fusibles dans le compartiment moteur

La boîte à fusibles du compartiment moteur est située sur le côté gauche du compartiment moteur.

2003-

N°	Ampérage [A]	Description
1	15	Gestion moteur
2	20	Gestion moteur
3	15	Gestion moteur
4	15	Climatisation ; Ventilateur de refroidissement ; Transmission automatique.
5	20	Gestion moteur ; Ventilateur de refroidissement de la transmission ; Chauffage de carburant.
6	15	Klaxon
7	15	Feux de détresse
8	30	Vitesse du ventilateur de chauffage 4
9	10	Climatisation
10	20	Système d’alimentation

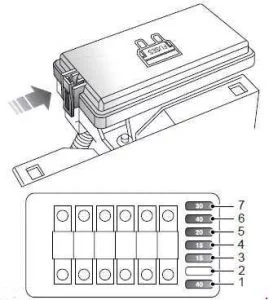

-2002

N°	Ampérage [A]	Description
1	40	Ventilateur de refroidissement
2	–	–
3	15	Klaxon
4	15	Feux de détresse
5	20	Pompe à carburant et injecteurs de carburant
6	40	Ventilateur de condenseur
7	30	Électrovanne de démarreur
	120	ALTERNATEUR
	60	ALIMENTATION 1
	60	BOÎTE À FUSIBLES PASSAGER
	60	ALIMENTATION 2
	60	ÉCLAIRAGE
	30	POMPE ABS

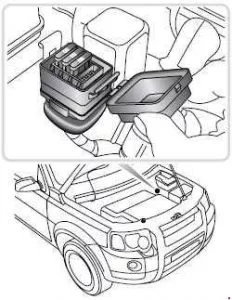

Boîte à fusibles supplémentaire

Dans certains véhicules, une boîte à fusibles supplémentaire est installée, contenant les fusibles pour le pare-brise chauffant.

Numéro	Ampérage [A]	Description
1	30	Pare-brise chauffant – gauche
2	30	Pare-brise chauffant – droit
3	7.5	Interrupteur d’éclairage
4	–	–

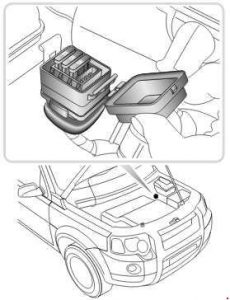

Spécifications des fusibles pour les véhicules avec chauffage PTC

Numéro	Ampérage [A]	Description
1	30	Riscaldatore PTC
2	30	Riscaldatore PTC
3	30	Riscaldatore PTC
4	–	–

À propos du Land Rover Freelander L314 (1997-2006)

Le Land Rover Freelander L314, produit de 1997 à 2006, fut le premier modèle de la marque dans le segment des SUV compacts. Cette automobile se caractérisait par un design robuste et une capacité à affronter divers terrains, ce qui la rendait populaire auprès des conducteurs recherchant un véhicule fiable pour la conduite en ville et en tout-terrain. Le Freelander L314 était disponible avec diverses motorisations, y compris des moteurs essence et diesel, offrant des performances équilibrées et une consommation de carburant efficace. L’intérieur du véhicule était conçu en mettant l’accent sur le confort et la praticité, ce qui en faisait un véhicule idéal pour les excursions en famille et l’utilisation quotidienne.

Schéma de la boîte à fusibles du Land Rover Freelander L314

Cette page présente le schéma de la boîte à fusibles du Land Rover Freelander L314, essentiel pour l’identification et le remplacement des fusibles. Dans ce modèle, la boîte à fusibles est généralement située sous le capot et à l’intérieur du véhicule, permettant un accès facile pour l’entretien. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important de connaître son agencement et ses fonctions.
