Land Rover Defender (1985-2011) – Boîte à fusibles
Land Rover Defender (L316 – schéma de la boîte à fusibles)
Année de fabrication : 1985, 1986, 1987, 1988, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Fusible allume-cigare (avant) – Boîte à fusibles dans l’habitacle (1991-1998) – Fusible F9/10A
Fusible allume-cigare (avant) – Boîte à fusibles dans l’habitacle (1999-2006) – Fusible F20/10A
Fusible allume-cigare (avant) – Boîte à fusibles dans l’habitacle (2007-2011) – Fusible F42/20A
Boîte à fusibles dans le compartiment moteur 1991-1998
| Fusibles | Ampères | Circuits protégés |
|---|---|---|
| 1 | 30A | Interrupteur de commande d’éclairage Dip-Dip Avertisseur sonore avec dispositif de support de batterie (BBUS) Relais d’avertisseur sonore LED d’avertissement de sécurité Boîte à fusibles dans l’habitacle, fusible 21 |
| 2 | 60A | Interrupteur d’allumage Relais de démarreur Boîte à fusibles dans l’habitacle, fusibles 1, 2 |
| 3 | 20A | Non utilisé |
| 4 | 20A | Relais de lunette arrière chauffante Boîte à fusibles dans l’habitacle, fusibles 18, 19 (60A avec climatisation) |

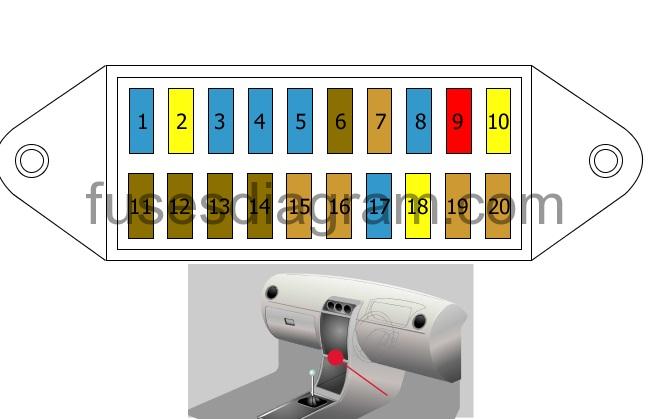

Boîte à fusibles dans l’habitacle (1991-1998).
Schéma de la boîte à fusibles
Affectation des fusibles
| Fusibles | Ampères | Circuits protégés |
|---|---|---|
| Fusibles | Ampères | Circuits protégés |
| 1 | 15A | Feux de détresse |
| 2 | 20A | Éclairage intérieur Klaxon |
| 3 | 15A | Lave-glace/lave-glace arrière |
| 4 | 15A | Lave-glace/lave-glace avant |
| 5 | 15A | Chauffage |
| 6 | 7,5A | Feu(x) de brouillard arrière(s) |
| 7 | 5A | Radio |
| 8 | 15A | Lunette arrière chauffante |
| 9 | 10 A | Allume-cigare |
| Fusibles | Ampères | Circuits protégés |
|---|---|---|
| 10 | 20A | Signal sonore |
| 11 | 7,5A | Phare droit (feux de croisement) |
| 12 | 7,5A | Phare gauche (feux de croisement) |
| 13 | 7,5A | Phare droit (feux de route) |
| 14 | 7,5A | Phare gauche (feux de route) |
| 15 | 5A | Feu de position gauche |
| 16 | 5A | Feu de position droit |
| 17 | 15A | Feux de recul Feux de freinage |
| 18 | 20A | Climatisation |
| 19 | 5A | Climatisation |
| 20 | 5A | Système d’avertissement Système de charge Klaxon Climatisation automatique Climatisation manuelle |

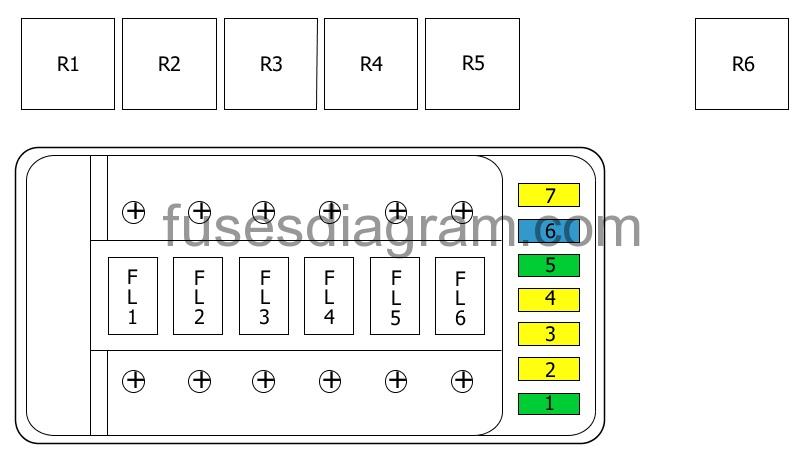

Boîte à fusibles sous le siège (1999-2006).
| Fusible | Ampère | Véhicule | Circuits protégés |
|---|---|---|---|
| FL1 | 100A | Td5 | Relais de bougies de préchauffage, fusibles 2, 3 et 4, fusibles 1, 2 et 3 de la boîte à fusibles sous le siège, fusible 36 de la boîte à fusibles de l’habitacle |
| FL1 | 100A | 300 Tdi | Relais de bougies de préchauffage, fusibles 2, 3 et 4, fusibles 1, 2 et 3 de la boîte à fusibles sous le siège |
| FL2 | 60A | Tous | Fusibles 28, 29, 30, 31 et 32 de la boîte à fusibles de l’habitacle |
| FL3 | 60A | Tous | Relais d’allumage |
| FL4 | 30A | Tous | Relais de pompe ABS |
| FL5 | 60A | Tous | Interrupteur d’allumage, relais de démarreur |
| FL6 | 30A | Tous | Interrupteur d’éclairage |
| F1 | 30A | Td5 | ECU ABS |
| F1 | 30A | 300 Tdi | Non utilisé |
| F2 | 20A | Tous | Accessoires pressés |
| F3 | 30A | Tous | Interrupteur de colonne |
| F4 | 20A | Td5 | Relais de pompe à carburant |
| F4 | 20A | 300 Tdi | Non utilisé |
| F5 | 30A | Td5 | Relais principal, interrupteur d’inertie |
| F5 | 30A | 300 Tdi | Non utilisé |
| F6 | 15A | Tous | BBU5, relais d’avertissement, ECU d’avertissement antivol |
| F7 | 20A | Tous | ECU d’avertissement antivol |
Relais
| Relais | Véhicule | Circuits protégés |
|---|---|---|
| 1 | Tous | Relais de climatisation (A/C) |
| 2 | Tous | Relais de climatisation (A/C) |
| 3 | Tous | Relais de bougie d’allumage |
| 4 | Tous | Relais principal |
| 5 | Td5 | Relais de pompe à carburant |
| 6 | Td5 | Relais de pompe de retour ABS |

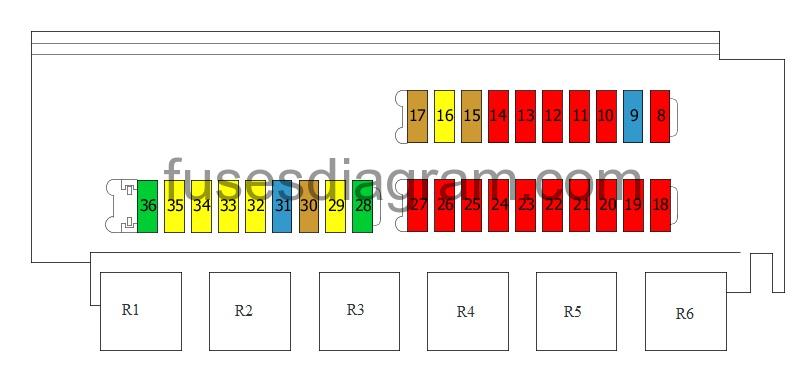

Boîte à fusibles dans l’habitacle (1999-2006)
| Fusibles | Ampères | Véhicules | Circuits protégés |
|---|---|---|---|
| Fusibles | Ampères | Véhicules | Circuits protégés |
| F8 | 10A | Tous | ECU d’alarme antivol, BBUS |
| F9 | 15A | Tous | Temporisation d’essuie-glace de pare-brise ECU |
| F10 | 10A | Tous | Relais d’essuie-glace arrière |
| F11 | 10A | Td5 | ECU ABS |
| F11 | 10A | 300 Tdi | Non utilisé |
| F12 | 10A | Td5 | Module de commande moteur |
| F12 | 10A | 300 Tdi | Capteur de vitesse |
| F13 | 10A | Tous | Interrupteur de pédale de frein |
| F14 | 10A | Tous | Interrupteur de feux de recul |
| F15 | 15A | Tous | Relais de phares, relais d’occultation, relais d’embrayage de compresseur NC, relais de ventilateur de refroidissement, interrupteur de lunette arrière chauffante, tableau de bord, relais d’allumage, interrupteur de temporisation de pare-brise chauffant, relais de moteur de ventilateur, climatisation |
| F 16 | 20A | Tous | Moteur de ventilateur |
| F17 | 5A | Tous | Radio/lecteur de cassettes |
| F18 | 10A | Tous | Feu de position avant droit |
| F19 | 10A | Uniquement 130’S | Phare avant gauche. Feu arrière gauche, tableau de bord |
| F19 | 10A | Uniquement 90 et 110 | Phare avant gauche, tableau de bord avec attelage |
| F20 | 10A | Tous | Interrupteur de vitre avant droite. Interrupteur de vitre avant gauche, allume-cigare, relais d’occultation, interrupteur de niveau de phares. Moteur de nivellement de phares droit, moteur de nivellement de phares gauche, interrupteur de siège chauffant droit. Interrupteur de siège chauffant gauche, interrupteur de feux de brouillard arrière, radio/lecteur de cassettes |
| Fusibles | Ampères | Véhicule | Circuits protégés |
|---|---|---|---|
| F21 | 10A | Tous | Interrupteur d’avertissement de danger |
| F22 | 10A | Tous | Ampoule de phare droit (feux de croisement) |
| F23 | 10A | Tous | Ampoule de phare gauche (feux de croisement) |
| F24 | 10A | Tous | Feux de route du phare droit |
| F25 | 10A | Tous | Ampoule de feux de route du phare gauche |
| F26 | 10A | Tous | ECU de feu de brouillard arrière |
| F27 | 10A | Tous | Klaxon droit, klaxon gauche, interrupteur de colonne |
| F28 | 30A | Tous | Relais de ventilateur |
| F29 | 20A | Tous | Relais de ventilateur de refroidissement |
| F30 | 10A | Tous | Radio/lecteur de cassettes, prise de diagnostic |
| F31 | 15A | Tous | Interrupteur d’avertissement de danger |
| F32 | 20A | Tous | Relais de lunette arrière chauffante |
| F33 | 20A | Td5 | Interrupteur de siège chauffant gauche |
| F33 | 20A | 300 Tdi | Non utilisé |
| F34 | 20A | Tous | Interrupteur de pare-brise avant droit |
| F35 | 20A | Tous | Interrupteur de pare-brise avant gauche |
| F36 | 30A | Td5 | Relais de pare-brise avant chauffant |
| F36 | 30A | 300 Tdi | Non utilisé |
Relais
| 1 | Relais de phares |
| 2 | Relais de lunette arrière chauffante |
| 3 | Relais d’essuie-glace |
| 4 | Relais de vitres électriques |
| Б | Relais de clignotants |
| 6 | Relais d’avertissement |
À propos du Land Rover Defender (1985-2011)
Le Land Rover Defender, produit de 1985 à 2011, est un véhicule tout-terrain emblématique réputé pour sa robustesse et sa capacité à affronter les terrains difficiles. Ce modèle est devenu populaire parmi les amateurs de conduite tout-terrain et les professionnels qui ont besoin d’un véhicule fiable pour travailler dans des conditions extrêmes. Le Defender était disponible avec diverses motorisations, y compris des moteurs diesel et essence, qui fournissaient une puissance suffisante pour la conduite tout-terrain. Son design caractéristique et sa construction durable en font l’un des véhicules tout-terrain les plus reconnus au monde.
Schéma de la boîte à fusibles du Land Rover Defender
Cette page présente le schéma de la boîte à fusibles du Land Rover Defender, essentiel pour l’identification et l’entretien des systèmes électriques du véhicule. La boîte à fusibles est généralement située sous le capot ou dans l’habitacle, selon le modèle et l’année de fabrication spécifiques. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr et efficace du véhicule.
