Citroën Saxo (1996-2003) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Citroën Saxo 1996-2003, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Citroën Saxo – schéma de la boîte à fusibles

Année de fabrication : 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

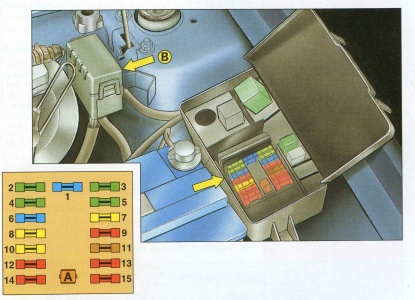

Compartiment moteur

Description

1. 15A – EBU
2. 30A – ABS
3. 30A – Système de ventilation avec ventilateur électrique
4. 30A – ABS
5. 30A – Ventilateur auxiliaire
6. 15A – Feux de brouillard avant
7. 20A – Feux de jour
8. 20A – Lave-phares
9. 10A – TNVD
10. 20A – Clignotant ABS
11. 5A – Sonde à oxygène
12. 10A – Phare gauche (feux de croisement)
13. 10A – Phare droit (feux de croisement)
14. 10A – Phare gauche (feux de route)
15. 10A – Phare droit (feux de route).

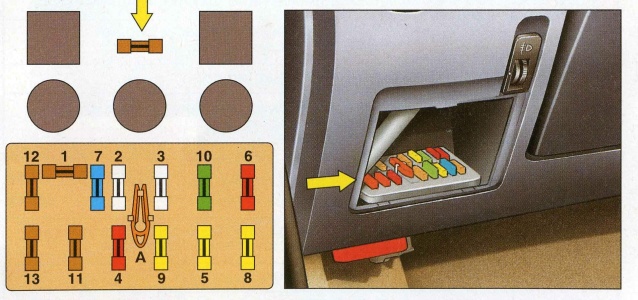

Habitacle

La boîte à fusibles est située sous le tableau de bord à gauche, sous le couvercle de protection, au-dessus du levier de déverrouillage du capot.

Description

1. 5A – Tableau de bord
2. 25A – Climatisation – Lunette arrière chauffante – Rétroviseurs chauffants
3. 25A –
4. 10A ou 30A – Feu de navigation – Horloge – Lève-vitres électriques – Rétroviseurs électriques – Récepteur radio – Commande électrique des portes
5. 20A – Klaxon – Lumière de l’allume-cigare – Indicateur de température moteur
6. 10A – Alarme
7. 15A – Feu stop – Signal de recul – Connecteur de diagnostic
8. 20A – Éclairage intérieur – Mémoire de l’enregistreur – Prise de diagnostic – Mémoire de l’horloge – Télécommande
9. 20A – Moteur d’essuie-glace – Pompe de lave-glace
10. 30A –
11. 5A – Feux de brouillard arrière
12. 5A – Feux de position – Clignotant droit
13. 5A – Clignotant gauche
14. 5A – Relais de désactivation du compresseur

À propos de la Citroën Saxo (1996-2003)

La Citroën Saxo est une voiture compacte produite de 1996 à 2003. Ce modèle était particulièrement apprécié pour sa fiabilité et son fonctionnement économique. La Saxo était disponible en différentes versions de carrosserie, y compris des hayons à trois et cinq portes. Sous le capot, on pouvait trouver divers moteurs, des petites unités essence de 1,0 litre aux moteurs plus puissants de 1,6 litre. Grâce à sa compacité et sa facilité de conduite, la Citroën Saxo était particulièrement populaire auprès des conducteurs urbains qui appréciaient sa maniabilité et son économie.

Schéma de la boîte à fusibles de la Citroën Saxo

Cette page présente le schéma de la boîte à fusibles de la Citroën Saxo, indispensable pour l’entretien et la réparation corrects des systèmes électriques du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas sur cette page indiquent les numéros de fusibles, leur ampérage et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement du même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et ses fonctions.
