Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Jeep Wrangler (2020-2022), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et l’affectation de chaque fusible (disposition des fusibles).
Jeep Wrangler – schéma de la boîte à fusibles
Année de fabrication : 2020.
Centre de distribution d’énergie (PDC)

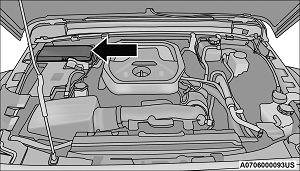

Le centre de distribution d’énergie est situé dans le compartiment moteur, près de la batterie. Ce centre contient des fusibles à cartouche, des mini-fusibles et des relais. Le couvercle supérieur du PDC est marqué d’une étiquette indiquant l’emplacement, la fonction et la taille de chaque fusible/relais réparable.

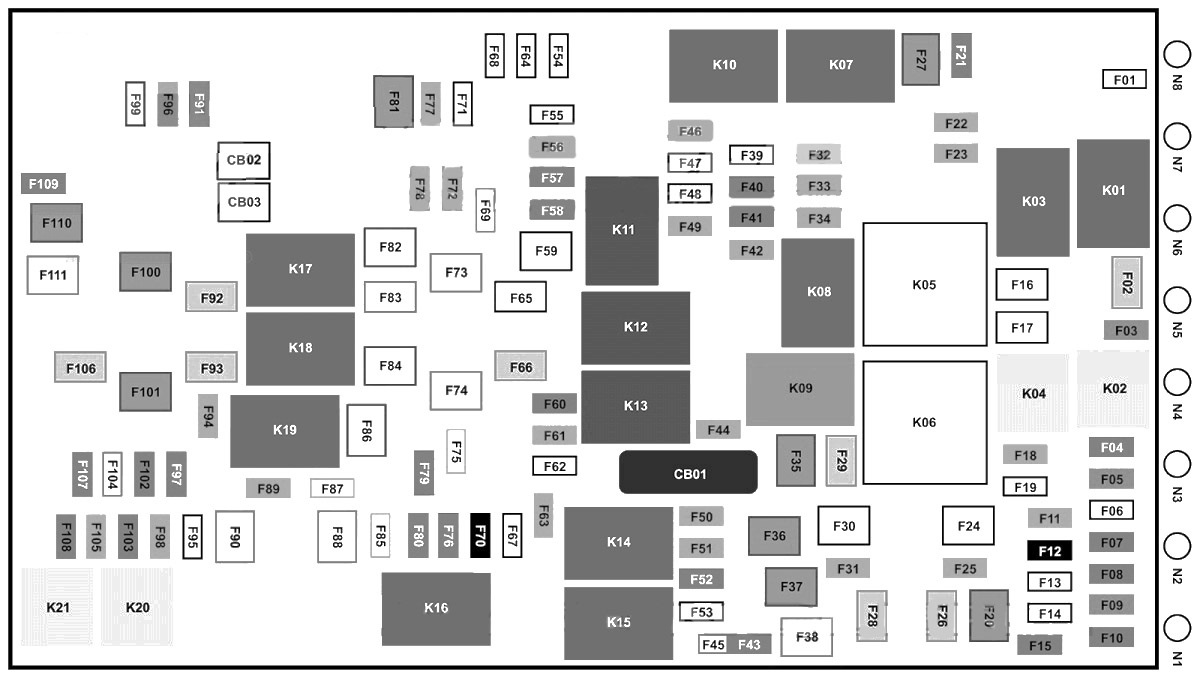

Centre de distribution d’énergie
| Emplacement |
Fusible à cartouche |
Mini fusible |
Description |
| Emplacement |
Fusible à cartouche |
Mini fusible |
Description |
| F01 |
– |
– |
Réserve |
| F02 |
40 A vert |
– |
Moteur de démarrage |
| F03 |
– |
5 A marron |
Capteur de batterie intelligent (IBS) |
| F04 |
– |
20 A jaune |
Pompe à carburant MTR ;
FPCM
|
| F05 |
– |
5 A marron |
Porte de sécurité |
| F06 |
– |
– |
Réserve |
| F07 |
– |
15 A bleu |
Pompe de refroidissement basse température (LTR) — si présente |
| F08 |
– |
15 A bleu |
Module de commande de transmission TCM-8HP CYGNUS |
| F09 |
– |
– |
Réserve |
| F10 |
– |
15 A bleu |
Nœud de clé de contact (KIN) ;
Concentrateur radio central (concentrateur RF) ;
Verrouillage électrique de la colonne de direction (ESCL).
|
| F11 |
– |
10 A rouge |
Port UCI (USB et AUX) |
| F12 |
– |
25 A transparent |
Amplificateur HIFI |
| F13 |
– |
– |
Réserve |
| F14 |
– |
– |
Réserve |
| F15 |
– |
15 A bleu |
Tableau de bord (IPC) ;
Commutateur électrique robuste (commutateur HD ELEC).
|
| F 16 |
– |
– |
Réserve |
| F17 |
– |
– |
Réserve |
| F18 |
– |
10 A rouge |
Embrayage de climatisation (AC CLUTCH) |
| F19 |
– |
– |
Réserve |
| F20 |
30 A rose |
– |
Contrôleur de carrosserie central (CBC) 1- ÉCLAIRAGE INTÉRIEUR |
| F21 |
– |
20 A jaune |
Essuie-glace arrière |
| F22 |
– |
10 A rouge |
Module de commande moteur (ECM) ;
Module de commande de groupe motopropulseur (PCM) ;
Unité de générateur moteur (MGU) WAKE ;
Unité de bloc d’alimentation (PPU) WAKE.
|
| F23 |
– |
10 A rouge |
Module de commande de groupe motopropulseur (PCM) ;
Module de commande moteur (ECM)
|
| F24 |
– |
– |
Réserve |
| F25 |
– |
10 A rouge |
Déplacement du module par câble (MOD_SBW) |
| F26 |
40 A vert |
– |
Contrôleur de carrosserie central (CBC) 2 FEUX EXTÉRIEURS #1 |
| F27 |
30 A rose |
– |
Essuie-glaces avant |
| F28 |
40 A vert |
– |
Contrôleur de carrosserie central (CBC) 3-VERROUILLAGES ÉLECTRIQUES |
| F29 |
40 A vert |
– |
Contrôleur de carrosserie central (CBC) 4 FEUX EXTÉRIEURS #2 |
| F30 |
– |
– |
Réserve |
| F31 |
– |
10 A rouge |
PORT DE DIAGNOSTIC |
| F32 |
– |
10 A rouge |
Module de commande de chauffage, ventilation, climatisation (HVAC CTRL MOD) ;
Verrouillage de la colonne de direction (SCL) ;
Module de classification des occupants (OCM) ;
Module de détection de présence du conducteur (DPDM).
|
| F33 |
– |
10 A rouge |
Système ParkTronics (PTS) ;
Module de caméra infrarouge (IRCM) ;
Lampes de désactivation d’airbag (AIRBAG DISABLE LMPS).
|
| F34 |
– |
10 A rouge |
Contrôle électronique de stabilité (ESC) ;
Direction assistée électro-hydraulique (EHPS) ;
Module de commande Smart Bar (SBCM) WAKE.
|
| F35 |
30 A rose |
– |
PMP FREIN — si présent |
| F36 |
30 A rose |
– |
MODULE D’ATTELAGE DE REMORQUE — Si présent |
| F37 |
30 A rose |
– |
CONNEXION REMORQUE 7W — si présente |
| F38 |
20 A bleu |
– |
Module de commande moteur ECM |
| F39 |
– |
– |
Réserve |
| F40 |
– |
15 A bleu |
Module de commande du système de traction (DTCM) ;
Verrouillage d’essieu (AXLE LOC) FT_RR.
|
| F41 |
– |
15 A bleu |
Tableau de bord (IC) ;
Passerelle de sécurité (SGW) WAKE.
|
| F42 |
– |
10 A rouge |
Alimentation du relais de commande de puissance (arrêt/démarrage électrique) ;
Réserve (générateur de démarrage par courroie) — si présent.
|
| F43 |
|
20 A jaune |
SORTIE PWR (CHARGE) BATT |
| F44 |
– |
10 A rouge |
CHAUFFAGE CAMÉRA INFRAROUGE (IRCAM) |
| F45 |
– |
20 A jaune |
SORTIE PWR (CHARGE) CONTACT* |
| F46 |
– |
10 A rouge
| Emplacement |
Fusible à cartouche |
Mini fusible |
Description |
| F56 |
– |
10 A rouge |
CAPTEUR DE TEMPÉRATURE DE VOITURE |
| F57 |
– |
20 A jaune |
Siège avant chauffant conducteur |
| F58 |
– |
20 A jaune |
Siège avant chauffant |
| F59 |
– |
– |
Réserve |
| F60 |
– |
15 A bleu |
Module de confort du volant (CSWM) (VOLANT CHAUFFANT) |
| F61 |
– |
10 A rouge |
Capteur d’angle mort gauche (LBSS) ;
Capteur d’angle mort droit (RBSS).
|
| F62 |
– |
– |
Réserve |
| F63 |
– |
10 A rouge |
Contrôleur d’immobilisation des occupants (ORC) |
| F64 |
– |
– |
Réserve |
| F65 |
– |
– |
Réserve |
| F66 |
40 A vert |
– |
VENTILATEUR HVAC MTR Avant |
| F67 |
– |
– |
Réserve |
| F68 |
– |
– |
Réserve |
| F69 |
– |
5 A marron |
Groupe générateur MGU
Générateur de démarrage par courroie (BSG) — si présent
|
| F70 |
– |
25 A transparent |
BOBINE INJ/IGN (ESSENCE)/MODULE BOUGIE DE PRÉCHAUFFAGE (DIESEL) |
| F71 |
– |
– |
Réserve |
| F72 |
– |
10 A rouge |
PACK ACC HD ELEC — si présent |
| F73 |
20 A bleu |
– |
HAUT GAUCHE PWR |
| F74 |
20 A bleu |
– |
HAUT DROIT PWR |
| F75 |
– |
10 A rouge |
Module d’alimentation — module de commande de batterie et module d’alimentation auxiliaire (PPU-BPCM et APM) Générateur de démarrage par courroie (BSG) — selon l’équipement |
| F76 |
– |
20 A jaune |
ECM (essence)/PCM (diesel) |
| F77 |
– |
10 A rouge |
RÉTROVISEURS CHAUFFANTS |
| F78 |
– |
10 A rouge |
ORDINATEUR/ALARMES/CAPTEURS D’ENTRÉE |
| F79 |
– |
20 A jaune |
MODULE DE COMMANDE DE BANDE INTELLIGENTE |
| F80 |
– |
15 A bleu |
Module de commande du système de traction (PCM) |
| F81 |
30 A rose |
– |
DÉGIVREUR ARRIÈRE (EBL) |
| F82 |
30 A rose |
– |
CHAUFFAGE CARBURANT — si présent |
| F83 |
60 A jaune |
– |
BOUGIE DE PRÉCHAUFFAGE — si présente |
| F84 |
30 A rose |
– |
MODULE DE CHAUFFAGE URÉE — si présent |
| F85 |
– |
10 A rouge |
CAPTEUR PM — si présent |
| F86 |
30 A rose |
– |
PMP FREIN 2 — si présent |
| F87 |
– |
10 A rouge |
ALIMENTATION/DÉPRESSION PMP — Si présente |
| F88 |
20 A bleu |
– |
CAPTEUR NOx #1/ #2 — SI présent |
| F89 |
– |
10 A rouge |
Module de commande de colonne de direction (SCCM) ;
Régulateur de vitesse (CRUISE CTL)/télévision numérique (DTV).
|
| F90 |
20 A bleu |
– |
FEU DE STATIONNEMENT REMORQUE — si présent |
| F91 |
– |
20 A jaune |
KLAXON |
| F92 |
40 A vert |
– |
ACCY HD #2 — si présent |
| F93 |
40 A vert |
– |
ACCY HD #1 — si présent |
| F94 |
– |
10 A rouge |
Surveillance de la pression des pneus (TPM) ;
Système de concentrateur RF (CORAX).
|
| F95 |
– |
– |
Réserve |
| F96 |
– |
10 A rouge |
COMMUTATEUR RÉTROVISEUR ÉLECTRIQUE |
| F97 |
– |
20 A jaune |
RADIO/TBM |
| F98 |
– |
10 A rouge |
BANQUE DE COMMUTATEURS-HD ELEC/TOUT-TERRAIN |
| F99 |
– |
– |
Réserve |
| F100 |
30 A rose |
– |
ESC-ECU ET VALVES |
| F101 |
30 A rose |
– |
Module de commande du système de traction (DTCM) |
| F102 |
– |
15 A bleu |
DOUBLE PORT USB |
| F103 |
– |
15 A bleu |
ACCY HD #3 — si présent |
| F104 |
– |
15 A bleu |
POMPE DE REFROIDISSEMENT PPU — si présente |
| F105 |
– |
10 A rouge |
État central intégré (ICS) ;
Chauffage Ventilation Climatisation (HVAC).
|
| F106 |
50 A rouge |
– |
Contrôle électronique de vitesse (ESC)-POMPE MTR |
| F107 |
– |
20 A jaune |
FEU DE FREIN/CLIGNOTANT DE REMORQUE — si présent |
| F108 |
– |
15 A bleu |
ACCY HD #4 — si présent |
| F109 |
– |
* Le client peut choisir de commuter la prise de courant de la zone de chargement de l’alimentation de la batterie F43 à cette position F45, qui est alimentée lorsque le contact est mis.
Jeep Wrangler – Schéma de la boîte à fusibles
Année de fabrication : 2021.
Centre de distribution d’énergie (PDC)

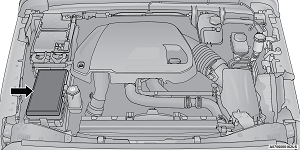

Le centre de distribution d’énergie est situé dans le compartiment moteur, près de la batterie. Ce centre contient des fusibles à cartouche, des mini-fusibles et des relais. Le couvercle supérieur du PDC est marqué d’une étiquette indiquant l’emplacement, la fonction et la taille de chaque fusible/relais réparable.
Centre de distribution d’énergie
| Emplacement |
Fusible à cartouche |
Microfusible |
Description |
| Emplacement |
Fusible à cartouche |
Microfusible |
Description |
| F01 |
– |
– |
Réserve |
| F02 |
40 A vert |
– |
Démarreur |
| F03 |
– |
5 A marron |
Capteur de batterie intelligent (IBS) |
| F04 |
– |
20 A jaune |
Pompe à carburant MTR/FPCM |
| F05 |
– |
5 A marron |
Porte de sécurité |
| F06 |
– |
– |
Réserve |
| F07 |
– |
15 A bleu |
Pompe de refroidissement basse température (LTR) — si présente |
| F08 |
– |
15 A bleu |
Module de commande de transmission TCM-8HP CYGNUS |
| F09 |
– |
– |
Réserve |
| F10 |
– |
15 A bleu |
Noyau de clé de contact (KIN) ; Concentrateur de radiofréquence (concentrateur RF) ;
Verrouillage électrique de la colonne de direction (ESCL).
|
| F11 |
– |
10 A rouge |
Port UCI (USB et AUX) |
| F12 |
– |
25 A transparent |
Amplificateur HIFI |
| F13 |
– |
– |
Réserve |
| F14 |
– |
– |
Réserve |
| F15 |
– |
15 A bleu |
Tableau de bord (IPC) ;
Commutateur de pack électrique robuste (SWITCH BANK-HD ELEC).
|
| F 16 |
– |
– |
Réserve |
| F17 |
– |
– |
Réserve |
| F18 |
– |
10 A rouge |
Embrayage de climatisation (AC CLUTCH) |
| F19 |
– |
– |
Réserve |
| F20 |
30 A rose |
– |
Contrôleur de carrosserie central (CBC) 1-LUMIÈRE INTÉRIEURE |
| F21 |
– |
20 A jaune |
ESSUIE-GLACE ARRIÈRE |
| F22 |
– |
10 A rouge |
Module de commande moteur (ECM) ;
Module de commande de groupe motopropulseur (PCM) ;
Générateur moteur (MGU) RÉVEIL ;
Unité de bloc d’alimentation (PPU) RÉVEIL.
|
| F23 |
– |
10 A rouge |
Module de commande de groupe motopropulseur (PCM) ; Module de commande moteur (ECM). |
| F24 |
– |
– |
Réserve |
| F25 |
– |
10 A rouge |
Déplacement du module par câble (MOD_SBW) |
| F26 |
40 A vert |
– |
Contrôleur de carrosserie central (CBC) 2 FEUX EXTÉRIEURS #1 |
| F27 |
30 A rose |
– |
Essuie-glaces avant |
| F28 |
40 A vert |
– |
Contrôleur de carrosserie central (CBC) 3-VERROUILLAGES ÉLECTRIQUES |
| F29 |
40 A vert |
– |
Contrôleur de carrosserie central (CBC) 4 FEUX EXTÉRIEURS #2 |
| F30 |
– |
– |
Réserve |
| F31 |
– |
10 A rouge |
PORT DE DIAGNOSTIC |
| F32 |
– |
10 A rouge |
Module de commande de chauffage, ventilation, climatisation (HVAC CTRL MOD) ;
Verrouillage de la colonne de direction (SCL) ;
Module de classification des occupants (OCM) ;
Module de détection de présence du conducteur (DPDM).
|
| F33 |
– |
10 A rouge |
Système ParkTronics (PTS) ;
Module de caméra infrarouge (IRCM) ;
Lampes de désactivation d’airbag (AIRBAG DISABLE LMPS).
|
| F34 |
– |
10 A rouge |
Contrôle électronique de stabilité (ESC) ;
Direction assistée électrique (EHPS) ;
Module de commande Smart Bar (SBCM) RÉVEIL.
|
| F35 |
30 A rose |
– |
PMP FREIN — si présent |
| F36 |
30 A rose |
– |
MODULE D’ATTELAGE DE REMORQUE — Si présent |
| F37 |
30 A rose |
– |
CONNEXION REMORQUE 7W — si présente |
| F38 |
20 A bleu |
– |
Module de commande moteur ECM |
| F39 |
– |
– |
Réserve |
| F40 |
– |
15 A bleu |
Module de commande du système de traction (DTCM) ; Verrouillage d’essieu (AXLE LOC) FT_RR. |
| F41 |
– |
15 A bleu |
Tableau de bord (IC) ;
Passerelle de sécurité (SGW) RÉVEIL.
|
| F42 |
– |
10 A rouge |
Alimentation du relais de commande de puissance (arrêt/démarrage électrique) ;
Réserve (générateur de démarrage par courroie) — si présent.
|
| F43 |
|
20 A jaune |
SORTIE PWR (CHARGE) BATT |
| F44 |
– |
10 A rouge |
CHAUFFAGE CAMÉRA INFRAROUGE (IRCAM) |
| F45 |
– |
20 A jaune |
SORTIE PWR (CHARGE) CONTACT* |
| F46 |
– |
10 A
| Emplacement |
Fusible à cartouche |
Microfusible |
Description |
| F56 |
– |
10 A rouge |
CAPTEUR DE TEMPÉRATURE DE VOITURE |
| F57 |
– |
20 A jaune |
Siège avant chauffant conducteur |
| F58 |
– |
20 A jaune |
Siège avant chauffant |
| F59 |
– |
– |
Réserve |
| F60 |
– |
15 A bleu |
Module de confort de direction (CSWM) (VOLANT CHAUFFANT) |
| F61 |
– |
10 A rouge |
Capteur d’angle mort gauche (LBSS) ;
Capteur d’angle mort droit (RBSS).
|
| F62 |
– |
– |
Réserve |
| F63 |
– |
10 A rouge |
Contrôleur d’immobilisation des occupants (ORC) |
| F64 |
– |
– |
Réserve |
| F65 |
– |
– |
Réserve |
| F66 |
40 A vert |
– |
VENTILATEUR HVAC MTR Avant |
| F67 |
– |
– |
Réserve |
| F68 |
– |
– |
Réserve |
| F69 |
– |
5 A marron |
Générateur de groupe MGU Générateur de démarrage par courroie (BSG) — si présent |
| F70 |
– |
25 A transparent |
BOBINE INJ/IGN (ESSENCE)/MODULE BOUGIE DE PRÉCHAUFFAGE (DIESEL) |
| F71 |
– |
– |
Réserve |
| F72 |
– |
10 A rouge |
PACK ACC HD ELEC — si présent |
| F73 |
20 A bleu |
– |
HAUT GAUCHE PWR |
| F74 |
20 A bleu |
– |
HAUT DROIT PWR |
| F75 |
– |
10 A rouge |
Module d’alimentation — module de commande de batterie et module d’alimentation auxiliaire (PPU-BPCM et APM) Générateur de démarrage par courroie (BSG) — selon l’équipement |
| F76 |
– |
20 A jaune |
ECM (essence)/PCM (diesel) |
| F77 |
– |
10 A rouge |
RÉTROVISEURS CHAUFFANTS |
| F78 |
– |
10 A rouge |
ORDINATEUR/ALARMES/CAPTEURS D’ENTRÉE |
| F79 |
– |
20 A jaune |
MODULE DE COMMANDE DE BANDE INTELLIGENTE |
| F80 |
– |
15 A bleu |
Module de commande du système de traction (PCM) |
| F81 |
30 A rose |
– |
DÉGIVREUR ARRIÈRE (EBL) |
| F82 |
30 A rose |
– |
CHAUFFAGE CARBURANT — si présent |
| F83 |
60 A jaune |
– |
BOUGIE DE PRÉCHAUFFAGE — si présente |
| F84 |
30 A rose |
– |
MODULE DE COMMANDE DE CHAUFFAGE URÉE — si présent |
| F85 |
– |
10 A rouge |
CAPTEUR PM — si présent |
| F86 |
30 A rose |
– |
PMP FREIN 2 — si présent |
| F87 |
– |
10 A rouge |
ALIMENTATION/DÉCOMPRESSION PMP — Si présente |
| F88 |
20 A bleu |
– |
CAPTEUR NOx #1/ #2 — SI présent |
| F89 |
– |
10 A rouge |
Module de commande de colonne de direction (SCCM) ; Régulateur de vitesse (CRUISE CTL)/télévision numérique (DTV). |
| F90 |
20 A bleu |
– |
FEU DE STATIONNEMENT REMORQUE — si présent |
| F91 |
– |
20 A jaune |
KLAXON |
| F92 |
40 A vert |
– |
ACCY HD #2 — si présent |
| F93 |
40 A vert |
– |
ACCY HD #1 — si présent |
| F94 |
– |
10 A rouge |
Surveillance de la pression des pneus (TPM) ; Système de concentrateur RF (CORAX). |
| F95 |
– |
– |
Réserve |
| F96 |
– |
10 A rouge |
COMMUTATEUR RÉTROVISEUR ÉLECTRIQUE |
| F97 |
– |
20 A jaune |
RADIO/TBM |
| F98 |
– |
10 A rouge |
BANQUE DE COMMUTATEURS-HD ÉLECTRIQUE/TOUT-TERRAIN |
| F99 |
– |
– |
Réserve |
| F100 |
30 A rose |
– |
ESC-ECU ET VALVES |
| F101 |
30 A rose |
– |
Module de commande du système de traction (DTCM) |
| F102 |
– |
15 A bleu |
DOUBLE PORT USB |
| F103 |
– |
15 A bleu |
ACCY HD #3 — si présent |
| F104 |
– |
15 A bleu |
POMPE DE REFROIDISSEMENT PPU — si présente |
| F105 |
– |
10 A rouge |
État central intégré (ICS) ; Chauffage Ventilation Climatisation (HVAC). |
| F106 |
50 A rouge |
– |
Contrôle électronique de vitesse (ESC)-POMPE MTR |
| F107 |
– |
20 A jaune |
FEU DE FREIN/CLIGNOTANT DE REMORQUE — si présente |
| F108 |
– |
15 A bleu |
ACCY HD #4 — si présent |
| F109 |
Jeep Wrangler – Schéma de la boîte à fusibles
Année de fabrication : 2022.
Centre de distribution d’énergie (PDC)
Le centre de distribution d’énergie est situé dans le compartiment moteur, près de la batterie. Ce centre contient des fusibles à cartouche, des mini-fusibles et des relais. Le couvercle supérieur du PDC est marqué d’une étiquette indiquant l’emplacement, la fonction et la taille de chaque fusible/relais remplaçable.
Lors de l’installation du couvercle du centre de distribution d’énergie, il est important de s’assurer que le couvercle est correctement positionné et entièrement verrouillé. Le non-respect de cette consigne peut entraîner la pénétration d’eau dans le centre de distribution d’énergie et provoquer un dysfonctionnement du système électrique.
Emplacement du centre de distribution d’énergie — moteur essence
Emplacement du centre de distribution d’énergie – moteur diesel
Centre de distribution d’énergie
| Emplacement |
Fusible à cartouche |
Mini fusible |
Description |
| * Si présent |
| Emplacement |
Fusible à cartouche |
Mini fusible |
Description |
| * Si présent |
| F01 |
– |
– |
Réserve |
| F02 |
40 A vert |
– |
Moteur de démarrage |
| F03 |
– |
5 A marron |
Capteur de batterie intelligent (IBS) |
| F04 |
– |
20 A jaune |
Pompe à carburant MTR/FPCM |
| 25 A clair |
Pompe à carburant (6.4) * |
| F05 |
– |
5 A marron |
Sécurité des portes |
| F06 |
– |
– |
Réserve |
| F07 |
– |
15 A bleu |
Pompe de refroidissement basse température du radiateur (LTR)* |
| F08 |
– |
15 A bleu |
Module de commande de transmission TCM-8HP CYGNUS |
| F09 |
– |
– |
Réserve |
| F10 |
– |
15 A bleu |
Nœud de clé de contact (KIN) ; Concentrateur radio (concentrateur RF) ;
Verrouillage électrique de la colonne de direction (ESCL).
|
| F11 |
– |
10 A rouge |
Port UCI (USB et AUX) |
| F12 |
– |
25 A clair |
Amplificateur HIFI |
| F13 |
– |
– |
Réserve |
| F14 |
– |
– |
Réserve |
| F15 |
– |
15 A bleu |
Tableau de bord (IPC) ;
Ensemble de commutateurs électriques haute résistance (SWITCH BANK-HD ELEC)
|
| F 16 |
– |
– |
Réserve |
| F17 |
– |
– |
Réserve |
| F18 |
– |
10 A rouge |
Embrayage de climatisation (AC CLUTCH) |
| F19 |
– |
– |
Réserve |
| F20 |
30 A rose |
– |
Unité de commande de carrosserie centrale (CBC) 1-LUMIÈRE INTÉRIEURE |
| F21 |
– |
20 A jaune |
ESSUIE-GLACE ARRIÈRE |
| F22 |
– |
10 A rouge |
Module de commande moteur (ECM) ;
Module de commande de groupe motopropulseur (PCM) ;
Unité de générateur moteur (MGU) RÉVEIL ;
Unité de bloc d’alimentation (PPU) RÉVEIL.
|
| F23 |
– |
10 A rouge |
Module de commande de groupe motopropulseur (PCM) ; Module de commande moteur (ECM). |
| F24 |
– |
– |
Réserve |
| F25 |
– |
10 A rouge |
Déplacement du module par câble (MOD_SBW) |
| F26 |
40 A vert |
– |
Unité de commande de carrosserie centrale (CBC) 2 FEUX EXTÉRIEURS #1 |
| F27 |
30 A rose |
– |
Essuie-glaces avant |
| F28 |
40 A vert |
– |
Unité de commande de carrosserie centrale (CBC) 3-VERROUILLAGES |
| F29 |
40 A vert |
– |
Unité de commande de carrosserie centrale (CBC) 4 FEUX EXTÉRIEURS #2 |
| F30 |
– |
– |
Réserve |
| F31 |
– |
10 A rouge |
PORT DE DIAGNOSTIC |
| F32 |
– |
10 A rouge |
Chauffage
Ventilation
Module de climatisation (HVAC CTRL MOD) ;
Verrouillage de la colonne de direction (SCL) ;
Module de classification des occupants (OCM) ;
Module de détection de présence du conducteur (DPDM).
|
| F33 |
– |
10 A rouge |
Système ParkTronics (PTS) ; Module de caméra infrarouge (IRCM) ;
Lampes de désactivation d’airbag (AIRBAG DISABLE LMPS).
|
| F34 |
– |
10 A rouge |
Contrôle électronique de stabilité (ESC) ; Direction assistée électrique (EHPS) ;
Module de commande Smart Bar (SBCM) RÉVEIL.
|
| F35 |
30 A rose |
– |
PMP FREIN* |
| F36 |
30 A rose |
– |
MOD FREIN ÉLECTRIQUE DE REMORQUE* |
| F37 |
30 A rose |
– |
CONNEXION REMORQUE 7W* |
| F38 |
20 A bleu |
– |
Module de commande moteur (ECM) |
| F39 |
– |
15 A bleu |
Pompe de liquide de refroidissement MGU (3.6)* |
| F40 |
– |
15 A bleu |
Module de commande du système de transmission (DTCM) ; Verrouillage d’essieu (AXLE LOC) FT_RR. |
| F41 |
– |
15 A bleu |
Tableau de bord (IC) ;
Passerelle de sécurité (SGW) RÉVEIL.
|
| F42 |
– |
10 A rouge |
Alimentation du relais de commande de puissance (coupure/démarrage électrique)* |
| F43 |
– |
20 A jaune |
SORTIE PWR (CHARGE) BATT |
| F44 |
– |
10 A rouge |
CHAUFFAGE CAMÉRA INFRAROUGE (IRCAM) |
| F45 |
– |
20 A jaune
| Emplacement |
Fusible à cartouche |
Mini fusible |
Description |
| * Si présent |
| F56 |
– |
10 A rouge |
CAPTEUR DE TEMPÉRATURE DE VOITURE/ALIMENTATION PTC AVEC BOBINE HTR |
| F57 |
– |
20 A jaune |
Siège conducteur chauffant |
| F58 |
– |
20 A jaune |
Siège chauffant |
| F59 |
– |
– |
Réserve |
| F60 |
– |
15 A bleu |
Module de confort de direction (CSWM) (VOLANT CHAUFFANT) |
| F61 |
– |
10 A rouge |
Capteur d’angle mort gauche (LBSS) ; Capteur d’angle mort droit (RBSS). |
| F62 |
– |
– |
Réserve |
| 10 A rouge |
Échappement solaire * |
| F63 |
– |
10 A rouge |
Contrôleur d’immobilisation des occupants (ORC) |
| F64 |
– |
– |
Réserve |
| F65 |
– |
– |
Réserve |
| F66 |
40 A vert |
– |
VENTILATEUR HVAC MTR Avant |
| F67 |
– |
– |
Réserve |
| F68 |
– |
– |
Réserve |
| F69 |
– |
5 A marron |
Groupe générateur MGU Générateur de démarrage par courroie (BSG)* |
| F70 |
– |
25 A clair |
BOBINE INJ/IGN (ESSENCE)/MODULE BOUGIE DE PRÉCHAUFFAGE (DIESEL) |
| F71 |
– |
– |
Réserve |
| F72 |
– |
10 A rouge |
Pack ACC HD ELEC* |
| F73 |
20 A bleu |
– |
HAUT GAUCHE PWR |
| F74 |
20 A bleu |
– |
HAUT DROIT PWR |
| F75 |
– |
10 A rouge |
Module d’alimentation — module de commande de batterie et module d’alimentation auxiliaire (PPU-BPCM et APM) Générateur de démarrage par courroie (BSG)* |
| F76 |
– |
20 A jaune |
ECM (essence)/PCM (diesel) |
| F77 |
– |
10 A rouge |
RÉTROVISEURS CHAUFFANTS |
| F78 |
– |
10 A rouge |
MOD/SIRÈNE/CAPTEURS D’ENTRÉE |
| F79 |
– |
20 A jaune |
MODULE CTRL BANDE INTELLIGENTE |
| F80 |
– |
15 A bleu |
Module de commande du système de transmission (PCM) / SOL 1,2 VERROUILLAGE DE TRANSMISSION |
| 10 A rouge |
Valve de verrouillage de vapeur (BSG) |
| F81 |
30 A rose |
– |
Dégivrage de la lunette arrière (éclairage électrique * |
| F82 |
30 A rose |
– |
CHAUFFAGE CARBURANT* |
| F83 |
60 A jaune |
– |
BOUGIE DE PRÉCHAUFFAGE GLO* |
| F84 |
30 A rose |
– |
RÉGULATEUR HTR URÉE* |
| F85 |
– |
10 A rouge |
CAPTEUR PM* |
| F86 |
30 A rose |
– |
PMP FREIN 2* |
| F87 |
– |
10 A rouge |
ALIMENTATION/PURGE PMP* |
| F88 |
20 A bleu |
– |
CAPTEUR NOx #1/ #2* |
| F89 |
– |
10 A rouge |
Module de commande de colonne de direction (SCCM) ; Régulateur de vitesse (CRUISE CTL) ;
Télévision numérique (DTV) ;
EVIC ;
Témoin de désactivation d’airbag.
|
| F90 |
20 A bleu |
– |
FEU DE STATIONNEMENT DE REMORQUE LMP* |
| F91 |
– |
20 A jaune |
KLAXON |
| F92 |
40 A vert |
– |
ACCY HD #2* |
| F93 |
40 A vert |
– |
ACCY HD #1* |
| F94 |
– |
– |
Réserve |
| F95 |
– |
– |
Réserve |
| F96 |
– |
10 A rouge |
COMMUTATEUR RÉTROVISEUR ÉLECTRIQUE |
| F97 |
– |
20 A jaune |
RADIO/TBM |
| F98 |
– |
10 A rouge |
BANQUE DE COMMUTATEURS-HD ÉLECTRIQUE/TOUT-TERRAIN |
| F99 |
– |
– |
Réserve |
| F100 |
30 A rose |
– |
ESC-ECU ET VALVES |
| F101 |
30 A rose |
– |
Module de commande du système de transmission (DTCM) |
| F102 |
– |
15 A bleu |
DOUBLE PORT USB |
| F103 |
– |
15 A bleu |
ACCY HD #3* |
| F104 |
– |
15 A bleu |
POMPE DE REFROIDISSEMENT PPU* |
| F105 |
– |
10 A rouge |
État central intégré (ICS) ; Chauffage Ventilation Climatisation (HVAC). |
| F106 |
50 A rouge |
– |
ESC-POMPE MTR |
| F107 |
– |
20 A jaune |
FREIN/DIRECTION DE REMORQUE LT* |
| F108 |
– |
15 A bleu |
ACCY HD #4* |
| F109 |
– |
|
|
|
|
