Jeep Wrangler JL (2017-2019) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles du Jeep Wrangler JL (2017–2019), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

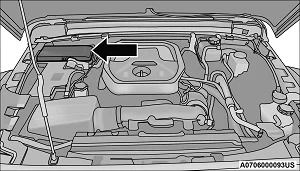

Le centre de distribution d’énergie est situé dans le compartiment moteur, près de la batterie.

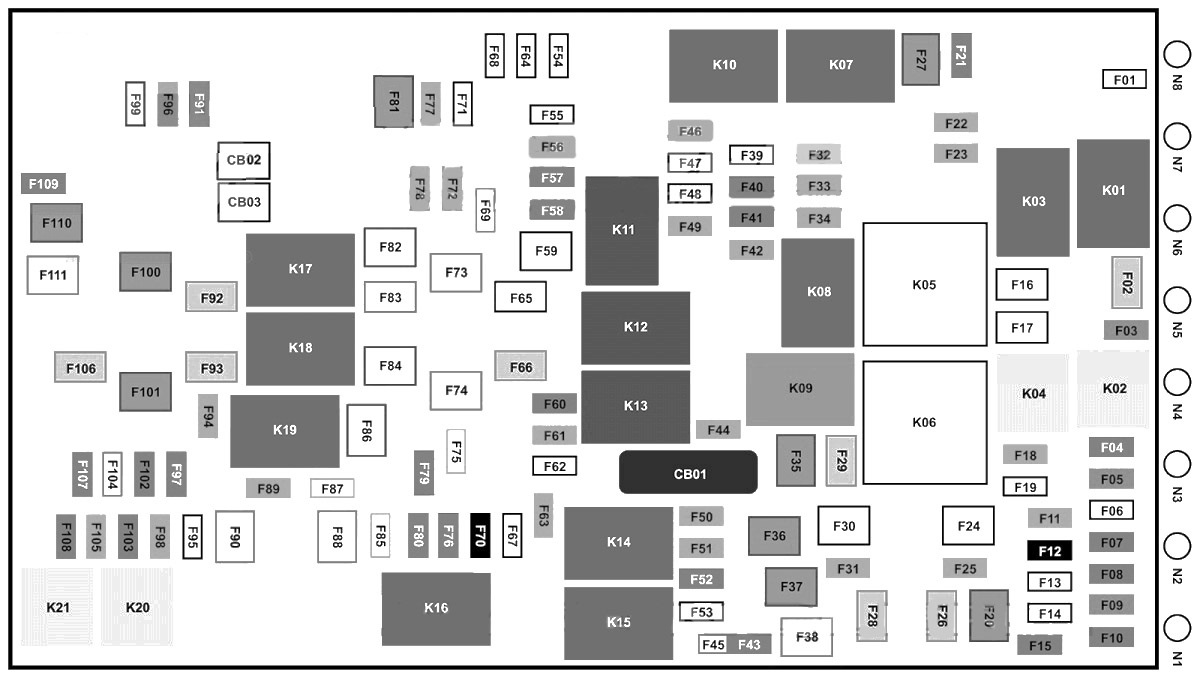

Cette unité centrale contient des fusibles à cartouche, des mini-fusibles et des relais. Le couvercle supérieur du PDC est marqué d’une étiquette indiquant l’emplacement, la fonction et la taille de chaque fusible/relais remplaçable.

Emplacement	Fusible à cartouche	Mini fusible	Description
Emplacement	Fusible à cartouche	Mini fusible	Description
F01	–	–	Réserve
F02	40 A vert	–	Moteur de démarrage
F03	–	5 A marron	IBS
F04	–	20 A jaune	Pompe à carburant MTR/FPCM
F05	–	5 A marron	Verrou de sécurité
F06	–	–	Réserve
F07	–	15 A bleu	Pompe de refroidissement LTR — si présente
F08	–	15 A bleu	TCM-8HP CYGNUS
F09	–	–	Réserve
F10	–	15 A bleu	Concentrateur KIN/RF/ESCL
F11	–	10 A rouge	Port UCI (USB et AUX)
F12	–	25 A transparent	Amplificateur HIFI
F13	–	–	Réserve
F14	–	–	Réserve
F15	–	15 A bleu	IPC/SWITCH BANK-HD ELEC
F 16	–	–	Réserve
F17	–	–	Réserve
F18	–	10 A rouge	Embrayage de climatisation
F19	–	–	Réserve
F20	30 Amp Rose	–	Éclairage intérieur du véhicule CBC 1
F21	–	20 A jaune	Essuie-glace arrière
F22		10 A rouge	Module de commande moteur (ECM) ;  Module de commande du groupe motopropulseur (PCM) ; Unité de générateur moteur (MGU) WAKE UP ; Unité Power Pack (PPU) WAKE UP.
F23	–	10 A rouge	PCM/ECM
F24	–	–	Réserve
F25	–	10 A rouge	MOD.SBW
F26	40 A vert	–	Contrôleur central de carrosserie (CBC) 2 – feux extérieurs
F27	30 Amp Rose	–	Essuie-glaces avant
F28	40 A vert	–	VERROUS 3-ALIMENTATION CBC
F29	40 A vert	–	CBC 4- feux extérieurs#2
F30	–	–	Réserve
F31	–	10 A rouge	Port de diagnostic
F32	–	10 A rouge	Module de commande de chauffage, ventilation, climatisation (HVAC CTRL MOD) ; Verrou de colonne de direction (SCL) ; Module de classification des passagers (OCM) ; Module de détection de présence du conducteur (DPDM).
F33	–	10 A rouge	PTS/IRCM/DÉSACTIVATION AIRBAG LMPS
F34	–	10 A rouge	ESC/EHPS/SBCM WAKE UP
F35	30 Amp Rose	–	Pompe de frein — si présente
F36	30 Amp Rose	–	Module de remorquage — si présent
F37	30 Amp Rose	–	Connecteur de remorque 7W — si présent
F38	20 A bleu	–	ECM
F39	–	–	Réserve
F40	–	15 A bleu	DTCM/BLINDATURA ASSE FT_RR
F41	–	15 A bleu	IC/SGW WAKE UP
F42		10 A rouge	ALIMENTATION RELAIS CTRL PCR (ESS)/RÉSERVE (BSG) — Si présente
F43		20 A jaune	Présence dans le coffre
F44	–	10 A rouge	Chauffage IRCAM
F45	–	20 A jaune	Présence dans le coffre (ALLUMAGE)*
F46	—	10 A rouge	MOD NIVEAU PHARE AUTO/MOTEUR NIVEAU/COMMUTATEUR PHARE
Emplacement	Fusible à cartouche	Mini fusible	Description
F56	–	10 A rouge	Capteur de température dans le véhicule
F57	–	20 A jaune	Siège conducteur chauffant
F58	–	20 A jaune	Siège passager chauffant
F59	–	–	Réserve
F60	–	15 A bleu	CSWM (VOLANT CHAUFFANT)
F61	–	10 A rouge	LBSS/RBSS
F62	–	–	Réserve
F63	–	10 A rouge	ORC
F64	–	–	Réserve
F65	–	–	Réserve
F66	40 A vert	–	Ventilateur HVAC MTR FRT
F67	–	–	Réserve
F68	–	–	Réserve
F69	–	5 A marron	Groupe générateur MGU ; Générateur de démarrage à courroie (BSG) — si présent.
F70		25 A transparent	Bobine d’allumage (essence) ; Bougie de préchauffage (diesel).
F71	–	–	Réserve
F72	–	10 A rouge	HD ELEC ACC PKG — si présent
F73	20 A bleu	–	PWR TOP LT
F74	20 A bleu	–	PWR TOP RT
F75	–	10 A rouge	PPU-BPCM et APM (BSG) — si présents
F76	–	20 A jaune	ECM (essence)/PCM (diesel)
F77	–	10 A rouge	Rétroviseurs chauffants
F78		10 A rouge	COMP/INTRUSION/SIRÈNE/CAPTEURS INTRUSION
F79	–	20 A jaune	MOD. CTRL BARRE INTELLIGENTE
F80	–	15 A bleu	Module de commande du groupe motopropulseur (PCM)
F81	30 Amp rose	–	Dégivrage de la lunette arrière (EBL)
F82	30 Amp rose	–	Chauffage du carburant — si présent
F83	60 A jaune		Bougie de préchauffage — si présente
F84	30 Amp rose	–	UNITÉ DE COMMANDE CHAUFFAGE UREA — si présente
F85	–	10 A rouge	Capteur PM — si présent
F86	30 Amp rose	–	POMPE À VIDE FREIN 2 — si présente
F87	–	10 A rouge	Ventilateur de pompe — Si présent
F88	20 A bleu	–	Capteur NOx #1/ #2 — SI présent
F89	–	10 A rouge	SCCM/RÉGULATEUR DE VITESSE/DTV
F90	20 A bleu	–	FEU DE STATIONNEMENT REMORQUE — si présent
F91	–	20 A jaune	Klaxon
F92	40 A vert	–	ACCESSOIRE HD #2 — si présent
F93	40 A vert	–	ACCESSOIRE HD #1 — si présent
F94	–	10 A rouge	TPM/KORAX
F95	–	–	Réserve
F96	–	10 A rouge	Alimentation des rétroviseurs latéraux
F97	–	20 A jaune	RADIO/TBM
F98	–	10 A rouge	BANQUE DE COMMUTATEURS-HD ELEK/HORS ROUTE
F99	–	–	Réserve
F100	30 Amp rose	–	ESC-ECU, vannes
F101	30 Amp rose	–	DTCM
F102	–	15 A bleu	Port USB double
F103	–	15 A bleu	ACCESSOIRE HD #3 — si présent
F104	–	15 A bleu	Pompe de refroidissement PPU — si présente
F105	–	10 A rouge	ICS/HVAC
F106	40 A vert	–	ESC, pompe
F107	–	20 A jaune	FEU STOP/CLIGNOTANT REMORQUE GAUCHE — si présent
F108	–	15 A bleu	ACCESSOIRE HD #4 — si présent
F109	–	20 A jaune	FEU STOP/CLIGNOTANT REMORQUE DROIT — si présent
F110	30 Amp rose	–	Onduleur de puissance
F111	20 A bleu	–	MARCHE ARRIÈRE REMORQUE — si présent
