Jeep Compass MP/552 (2017-2019) – Boîte à fusibles
Schéma des fusibles Jeep Compass MP/552 (2017-2019)
Les fusibles de l’allume-cigare (prise de courant) de la Jeep Compass sont les fusibles F18 (prise de charge arrière), F20 (allume-cigare), F30 (prise de charge arrière – alimentée par la batterie) dans la boîte à fusibles du compartiment moteur et le fusible F94 (prises de courant) dans la boîte à fusibles interne.
Unité de distribution d’énergie
La boîte à fusibles du compartiment moteur est située sur le côté gauche du compartiment moteur.
Emplacement du panneau et du couvercle des fusibles
Emplacement du couvercle du fusible de la batterie
Boîte à fusibles interne
Située dans l’habitacle, sur le panneau latéral gauche, sous le tableau de bord.
Unité de distribution de fusibles / relais de charge arrière
Pour accéder aux fusibles, retirez le panneau d’accès du panneau arrière gauche du compartiment de charge.
2017, 2018, 2019
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2017, 2018, 2019)
| Emplacement | Maxi-fusibles | Fusible à cartouche | Mini-fusibles | Description |
|---|---|---|---|---|
| Emplacement | Maxi-fusibles | Fusible à cartouche | Mini-fusibles | Description |
| F01 | 70 A Tan | – | – | Module de boîtier de l’unité de commande |
| F02 | 70 A Tan | Ordinateur modulaire, unité de distribution arrière | ||
| F03 | 30 A rose avec phares HID
20 A bleu sans phares HID |
2017-2018 : Ordinateur d’alimentation 2019 : Ordinateur d’alimentation, phares HID |
||
| F04 | 40 A Tan | Module de commande électronique des freins | ||
| F05 | – | 40 A Tan | – | Chauffage PTC |
| F06 | 40 A orange | – | – | Relais du démarreur |
| F07 | 40 A orange | – | – | Unité de distribution arrière pour attelage de remorque |
| F08 | – | 30 A rose | – | Alimentation pour F24, F87, direction |
| F09 | – | – | 7,5 A marron | 2017-2018 : Module de commande moteur 2019 : ECM, TCM, commande de ventilateur de radiateur |
| F10 | – | – | 20 A jaune | Klaxon |
| F11 | 20 A jaune – moteurs essence et diesel 1,4 l 25 A incolore – moteurs 2,4 l |
2017-2018 : Charges secondaires d’alimentation 2019 : Injecteurs de carburant ECM / PCM / UREA |
||
| F14 | – | – | 7,5 A marron | Chauffage du carter d’huile du moteur diesel |
| F15 | 40 A orange | Pompe du module de commande des freins | ||
| F16 | 10 A rouge | Alimentation du module de commande moteur, transmission automatique | ||
| F17 | 10 A rouge | Charges secondaires du moteur |
| Emplacement | Maxi-fusibles | Fusible à cartouche | Mini-fusibles | Description |
|---|---|---|---|---|
| F18 | 20 A jaune | Alimenté par l’allumage de la prise de charge arrière 12 V | ||
| F19 | 7,5 A marron | 2017-2018 : Compresseur de climatisation et ventilateur PWM allumage 2019 : Compresseur de climatisation |
||
| F20 | – | – | 20 A jaune | Allume-cigare |
| F21 | – | – | 15 A bleu | Pompe à carburant |
| F22 | 20 A jaune – moteur à essence 15 A bleu – moteur diesel |
2017-2018 : Module de commande de puissance moteur 2019 : Essence – bobine d’allumage / injecteur de carburant Diesel – composants du moteur diesel |
||
| F23 | – | – | 30 A vert | Système de chauffage de la vitre |
| F24 | – | – | 15 A bleu | Unité d’alimentation du convertisseur automatique électronique |
| F30 | 20 A jaune (au choix du client, passage de FI8) | Prise de charge arrière 12 V toujours alimentée par la batterie | ||
| F81 | 60 A bleu | – | – | 2017-2018 : Module de bougies de préchauffage 2019 : Module de bougies de préchauffage, alimentation batterie DDCT SDU |
| F82 | – | 40 A vert | – | Chauffage du filtre à carburant |
| F83 | – | 40 A vert | – | Ventilateur HVAC |
| F84 | – | – | 30 A vert | Alimentation de la transmission intégrale |
| F87 | – | – | 5 A marron | Sélecteur de vitesses de la transmission automatique |
| F88 | – | – | 7,5 A marron | Rétroviseurs extérieurs chauffants |
| F89 | – | – | 30 A vert | Vitre arrière chauffante |
| F90 | – | – | 5 A marron | Capteur IBS (état de charge de la batterie) |
| Fxx | – | – | 10 A rouge (7,5 A marron) |
Double relais de commande de batterie |
La boîte à fusibles dispose de supports supplémentaires pour les fusibles ATO installés dans la partie inférieure du compartiment
Fusible ATO supplémentaire
| Emplacement | Fusible ATO / UNIVAL | Description |
|---|---|---|
| F1 | 5 A beige | Module de commande du système de traction (4×4 / AWD) |
| F2 | 10 A rouge | ECM – Démarrer le diagnostic |
| F3 | 2 A gris | Contrôle du module de commande |
Habitacle

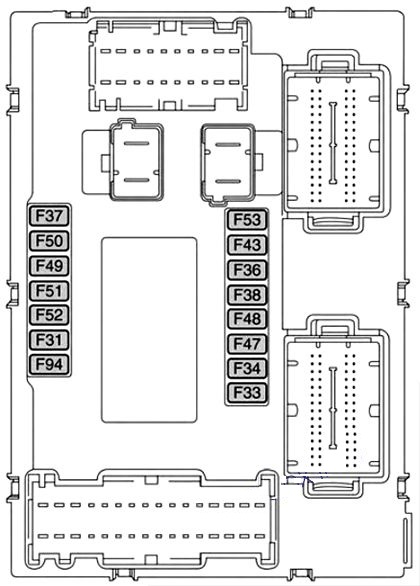

Affectation des fusibles intérieurs (2017, 2018, 2019)
| Emplacement | Fusible à lame | Description |
|---|---|---|
| F31 | 7,5 A marron | Contrôleur de sécurité des passagers |
| F33 | 20 A jaune | Moteur de vitre passager |
| F34 | 20 A jaune | Contrôleur de moteur de vitre |
| F36 | 20 A jaune | Module antivol / sirène, radio, port UCI / USB, VSU, climatisation, verrouillage électronique du volant, rétroviseurs rabattables électriquement, barrière de sécurité / DTV (2019) |
| F37 | 10 A rouge | Ensemble d’indicateurs de tableau de bord, module de commande du système de traction, régulateur de vitesse adaptatif, ventilateur ECC (HVAC) |
| F38 | 20 A jaune | 2017-2018 : Verrouillage / déverrouillage des portes 2019 : Verrouillage / déverrouillage des portes, déverrouillage du hayon arrière |
| F42 | 7,5 A marron | Module de système de freinage, direction assistée électrique |
| F43 | 20 A jaune | Pompe de lave-glace avant et arrière |
| F47 | 20 A jaune | Lève-vitre arrière gauche |
| F48 | 20 A jaune | Lève-vitre arrière droit |
| F49 | 7,5 A marron | Aide au stationnement, angle mort, stabilisateur de tension, capteur d’humidité, toit ouvrant, verrouillage électronique du volant, capteur de température, rétroviseur, sièges chauffants, capteur de lumière et de pluie, interrupteur Start Stop (2019) |
| F50 | 7,5 A marron | Contrôleur de sécurité des passagers |
| F51 | 7,5 A marron | Contrôle électronique de la climatisation, classification des passagers, caméra de recul, climatisation, nivellement des phares, sélection du terrain, vitre arrière chauffante, attelage de remorque, descente haptique de la voie |
| F53 | 7,5 A marron | Module de nœud d’allumage sans clé, frein de stationnement électrique, hub RF, tableau de bord |
| F94 | 15 A bleu | Ventilateur ECC (HVAC) (2017-2018), siège conducteur avec réglage lombaire, prises électriques |
Coffre

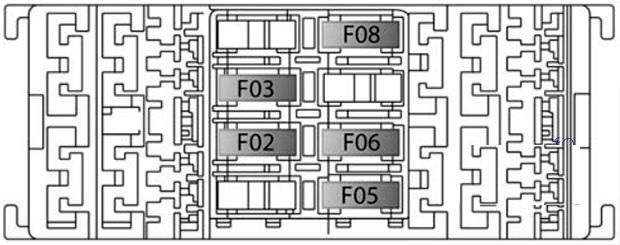

Support de fusible de charge arrière 1
| Emplacement | Mini-fusible | Description |
|---|---|---|
| F1 | 30 A vert | Onduleur de puissance |
| F2 | 30 A vert | Siège à mémoire |
| F3 | 20 A jaune | Toit solaire – selon l’équipement |
| F4 | 30 A vert | Siège électrique (côté passager) |
| F5 | 30 A vert | Siège électrique (côté conducteur) |
| F6 | 7,5 A marron | Alimentation du support lombaire (sièges électriques) |
| F7 | 15 A bleu | Volant chauffant / sièges ventilés |
| F8 | 20 A jaune | Sièges chauffants |
Support de fusible de charge arrière 2
| Emplacement | Mini-fusible | Description |
|---|---|---|
| F1 | 10 A rouge | 2017-2018 : Éclairage extérieur du contrôleur de remorque 2019 : Alimentation TTM IGN |
| F5 | 15 A bleu | Éclairage extérieur du contrôleur (côté conducteur) |
| F6 | 15 A bleu | Éclairage extérieur du contrôleur (côté passager) |
| F7 | 10 A rouge | Alimentation de la batterie TTM Jumper |
Sur la console du module de distribution de fusibles / relais pour la charge arrière, il y a un support pour un fusible Maxi pour le hayon arrière et un support pour un fusible ATO / Uni Val pour le système audio HIFI.
| F01 | 30 A vert (fusible maxi) | Pont de charge électrique |
| F02 | 25 A transparent (fusible ATO / Uni-Val) | Système audio HIFI |
