Schéma des fusibles Jeep Compass 2007-2010

Les fusibles de l’allume-cigare (prise de courant) de la Jeep Compass sont les fusibles n° 11 (prise de courant), n° 13 (prise de courant arrière) et n° 16 (2007-2008 : allume-cigare) dans la boîte à fusibles du compartiment moteur.

Module de puissance intégré (IPM)

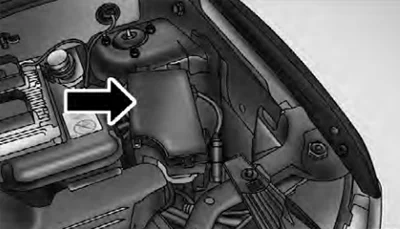

Le module de puissance intégré est situé dans le compartiment moteur, près du filtre à air.

Cette unité contient des fusibles à cartouche et des mini-fusibles.
L’étiquette d’identification de chaque élément peut être imprimée à l’intérieur du couvercle.

2007, 2008



Affectation des fusibles (2007, 2008)

Emplacement	Fusible à cartouche	Mini-fusible	Description
Emplacement	Fusible à cartouche	Mini-fusible	Description
1	Vide		Vide
2		15 A bleu clair	Alimentation ECU AWD / 4WD
3		10 A rouge	Alimentation du commutateur de frein CHMSL
4		10 A rouge	Alimentation du commutateur d’allumage
5		20 A jaune	Attelage de remorque
6		10 A rouge	IOD Sw / Rétroviseur électrique / Commande Cntrl Sdar / Téléphone mains libres
7		30 A vert	IOD Sense 1
8		30 A vert	IOD Sense2
9	40 A vert		Sièges électriques
10		20 A jaune	Verrouillage électrique CCN
11		15 A bleu clair	Prise de courant
12		20 A jaune	Inverseur d’allumage / accessoire
13		20 A jaune	Prise de courant arrière
14		10 A rouge	IOD CCN / Éclairage intérieur
15	40 A vert		Alimentation batterie relais ventilateur RAD
16		15 A bleu clair	Allumage / accessoire allume-cigare / toit ouvrant
17		10 A rouge	IOD Feed Mod-Wcm
18	40 A vert		Relais de contact ASD Alimentation PWR

Emplacement	Fusible à cartouche	Mini-fusible	Description
19		20 A jaune	Alimentation PWR Amp 1 et Amp 2
20		15 A bleu clair	Radio passager IOD
21		10 A rouge	Alimentation IOD Intrus Mod / Sirène
22		10 A rouge	Allumage / capteur de chaleur / climatisation / boussole
23		15 A bleu clair	Alimentation relais ASD 3 du moteur
24		15 A bleu clair	Alimentation du toit ouvrant
25		10 A rouge	Rétroviseur chauffant
26		15 A bleu clair	Alimentation relais ASD 2 du moteur
27		10 A rouge	Allumage / canal ORC uniquement
28		10 A rouge	Allumage / canal ORC / OCM
29			Chauffage automatique (sans fusible)
30		20 A jaune	Sièges chauffants
31		10 A rouge	Commande relais essuie-glace de phare
32	30 A rose		Commande ASD du moteur Alimentation 1
33		10 A rouge	ABS MOD / Connexion J1962 / PCM
34	30 A rose		Alimentation valve ABS
35	40 A vert		Alimentation pompe ABS
36	30 A rose		Commande phares / essuie-glace / vitres intelligentes
37		25 A naturel	Inverseur 110

2009, 2010

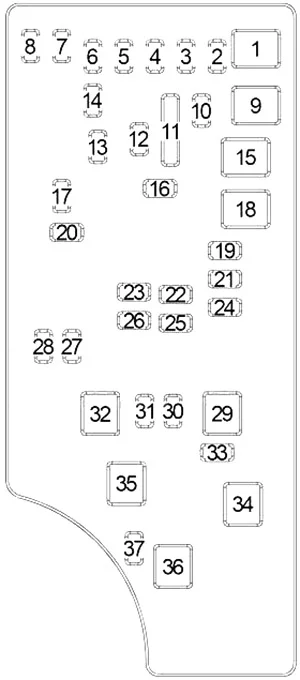

Affectation des fusibles (2009, 2010)

Emplacement	Fusible à cartouche	Mini-fusible	Description
Emplacement	Fusible à cartouche	Mini-fusible	Description
1	Vide		Vide
2		15 A bleu clair	Alimentation ECU AWD / 4WD
3		10 A rouge	Alimentation du commutateur de frein CHMSL
4		10 A rouge	Alimentation du commutateur d’allumage / OCM
5		20 A jaune	Attelage de remorque
6		10 A rouge	IOD Sw / Rétroviseur électrique / Commande Cntrl Sdar / Téléphone mains libres
7		30 A vert	IOD Sense 1
8		30 A vert	IOD Sense2
9	40 A vert		Sièges électriques
10		20 A jaune	Verrouillage électrique CCN / Éclairage intérieur
11		15 A bleu clair	Prise de courant
12		20 A jaune	Inverseur d’allumage / accessoire
13		20 A jaune	Prise de courant arrière / Plafonnier / Allume-cigare
14		10 A rouge	IOD CCN
15	40 A vert		Alimentation batterie relais ventilateur RAD
16		15 A bleu clair	Allumage / accessoire plafonnier / toit ouvrant / moteur essuie-glace arrière / inverseur ACC
17		10 A rouge	IOD Feed Mod-Wcm
18	40 A vert		Relais de contact ASD Alimentation PWR

Emplacement	Fusible à cartouche	Mini-fusible	Description
19		20 A jaune	Alimentation PWR Amp 1 et Amp 2
20		15 A bleu clair	Radio passager IOD
21		10 A rouge	Alimentation IOD Intrus Mod / Sirène – si présente
22		10 A rouge	Allumage / capteur de chaleur / climatisation / boussole
23		15 A bleu clair	Alimentation relais ASD 3 du moteur
24		15 A bleu clair	Alimentation du toit ouvrant
25		10 A rouge	Rétroviseur chauffant – si présent
26		15 A bleu clair	Alimentation relais ASD 2 du moteur
27		10 A rouge	Allumage / canal ORC uniquement
28		10 A rouge	Allumage / canal ORC / OCM
29			Chauffage automatique (sans fusible)
30		20 A jaune	Siège chauffant – si présent
31		10 A rouge	Commande relais essuie-glace de phare – si présent
32	30 A rose		Commande ASD du moteur Alimentation 1
33		10 A rouge	ABS MOD / Connexion J1962 / PCM
34	30 A rose		Alimentation valve ABS
35	40 A vert		Alimentation pompe ABS
36	30 A rose		Commande phares / essuie-glace / vitres intelligentes – si présente
37		25 A naturel	Chauffage diesel – selon l’équipement

À propos du Jeep Compass MK49 (2007-2010)

Le Jeep Compass MK49, produit de 2007 à 2010, est un SUV compact qui se distingue par son design robuste et ses performances fiables. Ce modèle offre diverses options de motorisation, y compris des moteurs essence et diesel, conçus pour offrir un équilibre optimal entre puissance et économie de carburant. L’intérieur du Jeep Compass est spacieux et confortable, avec des technologies et des fonctionnalités modernes qui améliorent le confort de conduite. Le véhicule est équipé de systèmes de transmission intégrale, ce qui en fait un véhicule idéal pour diverses conditions tout-terrain.

Schéma de la boîte à fusibles du Jeep Compass MK49

Cette page présente le schéma de la boîte à fusibles du Jeep Compass MK49, essentiel pour l’entretien et les réparations corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer la sécurité et la fonctionnalité de votre véhicule.
