Schéma des fusibles et relais – Isuzu Wizard

Concerne les véhicules neufs des années :

1998, 1999, 2000, 2001, 2002, 2003, 2004.

Emplacement

1. Boîte à fusibles et relais (moteur)
2. Boîte à fusibles et relais (tableau de bord)
3. Boîte à fusibles relais (moteur)

Schéma de la boîte à fusibles du tableau de bord

La boîte à fusibles est située derrière le couvercle côté conducteur du tableau de bord.

Numéro	Ampères [A]	Description
C1	20	Relais de prise accessoire, prise accessoire
C2	10	Audio
C3	15	Allume-cigare
C4	15	Relais arrière, feu de position et feu de gabarit latéral, feu arrière, feu de plaque d’immatriculation, contrôleur d’éclairage, feu d’éclairage, unité de commande de tous les clignotants
C5	10	Feu stop, éclairage de dôme, éclairage de plafond gauche, éclairage de plafond droit, éclairage de plafond arrière gauche, éclairage de plafond arrière droit, éclairage de coffre, unité de commande d’alarme et relais, horloge numérique, son
C6	15	Interrupteur de feu stop, feu arrière combiné – gauche, feu arrière combiné – droit, feu stop monté en hauteur
C7	20	Verrouillage de porte avant et vitre électrique, actionneur de verrouillage de porte, indicateur antivol ;
C8	10	Chauffage de rétroviseur
C9	15	Dégivreur de lunette arrière
C10	15	Dégivreur de lunette arrière
C11	15	Indicateurs et témoins (jauge), jauge de jauge, capteur de vitesse du véhicule
C12	15	Générateur, relais principal ECM, valve de commutation de vide (VSV) ; électrovanne de purge, actionneur de bobine, module de système de propulsion (PCM), valve EGR
C13	15	Bobine d’allumage
C14	15	Mode SW, PCM, clignotant, feu de recul, régulateur de vitesse, unité de commande d’indicateur de changement de vitesse A/T
C15	15	Unité de commande d’alarme et relais, relais de chauffage arrière, chauffage de rétroviseur gauche, chauffage de rétroviseur droit, dégivreur de lunette arrière, relais d’alimentation de vitre, unité de commande de régulateur de vitesse, relais de verrouillage de transmission, unité de commande 4WD, valve de commutation de vide (VSV) ; axe FRT (c), valve de commutation de vide (VSV) ; axe FRT (d)

C16	20	Moteur d’essuie-glace, moteur de lave-glace avant, unité de commande d’alarme et relais
C17	10	Moteur d’essuie-glace arrière, moteur de lave-glace arrière, alarme et relais et unité de commande
C19	15	Audio
C20	10	Moteur de démarrage, relais de moteur de démarrage, contrôleur antivol
C21	30	Relais de commande de vitres, interrupteur de vitre, moteur de vitre, moteur de toit, unité de commande de toit ouvrant, interrupteur de toit ouvrant, interrupteur de sécurité, interrupteur de limiteur, interrupteur de siège, moteur d’inclinaison avant et SW, moteur d’inclinaison arrière et SW, moteur coulissant, moteur inclinable & SW
C22	10	Témoin d’avertissement SRS, SDM
Relais
I34	Feux arrière
I35	Alimentation de vitre
I36	–
I37	–
I38	Prise accessoire
I39	Dégivreur de lunette arrière
Diode
5	Coffre SW, porte SW, lumière intérieure
6	Unité de commande d’alarme et relais

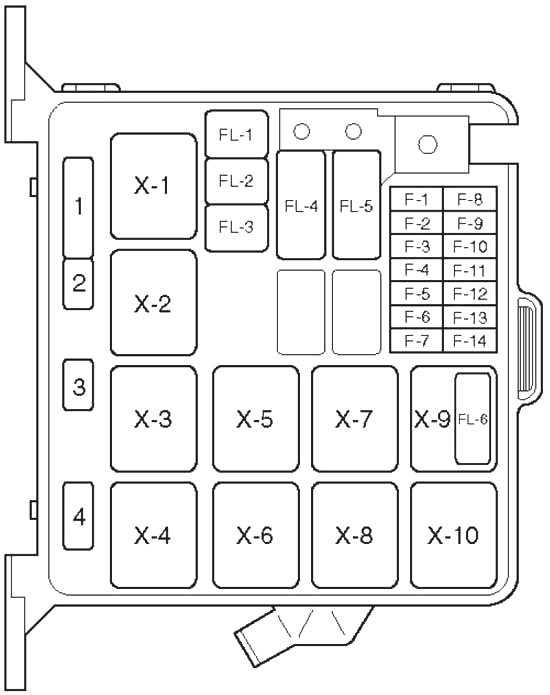

Schéma de la boîte à fusibles du compartiment moteur

Numéro	Ampères [A]	Description
F1	15	Témoin d’avertissement de danger
F2	10	Unité de commande d’alarme et relais, klaxon, klaxon antivol
F4	20	Moteur de ventilateur, résistance de ventilateur
F5	10	Relais de thermostat de climatisation, thermostat électronique, relais de compresseur de climatisation, embrayage magnétique
F8	10	Phare – gauche, témoin de feux de route, relais de feux de brouillard
F9	10	Phare – droit
F10	15	Feux de brouillard
F11	20	Capteur d’oxygène
F12	20	Pompe à carburant
F13	15	Module de commande moteur
F14	–	–
FL1	60	EHCU
FL2	30	6VD1 : Ventilateur de condenseur
FL4	100	Interrupteur d’allumage, relais de démarreur, climatisation, générateur, relais de chauffage, fusible : F10, FL1, FL2, FL5, FL6
FL5	60	Interrupteur d’allumage, relais de pompe à carburant, relais de module de commande moteur, module de système de propulsion
FL6	30	X22SE : Relais de ventilateur électrique, ventilateur électrique
Relais

X1	Phare
X2	Feux de brouillard
X3	Moteur de démarrage
X4	Compresseur de climatisation
X5	Thermo
X6	Chauffage
X7	Pompe à carburant
X8	Module de commande moteur
X9	6VD1 : Ventilateur de condenseur
X10	–
Diode
1	Frein
2	–
3	–
4	–
Boîte à fusibles relais
X15	X22SE : Ventilateur de refroidissement (haute vitesse)
X16	X22SE : Ventilateur de refroidissement (basse vitesse)

À propos de l’Isuzu Wizard (1998-2004)

L’Isuzu Wizard, produit de 1998 à 2004, est un SUV de taille moyenne caractérisé par un design robuste et une fiabilité. Ce modèle était populaire pour ses capacités tout-terrain et sa conduite confortable sur route. L’Isuzu Wizard était disponible avec diverses motorisations, y compris des moteurs essence et diesel, offrant des performances équilibrées et une consommation de carburant efficace. L’intérieur du véhicule a été conçu en mettant l’accent sur le confort et la praticité, avec suffisamment d’espace pour les passagers et les bagages. Grâce à sa durabilité et sa polyvalence, l’Isuzu Wizard a gagné la faveur de nombreux conducteurs à travers le monde.

Schéma de la boîte à fusibles Isuzu Wizard

Cette page présente le schéma de la boîte à fusibles pour le modèle Isuzu Wizard, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. Les emplacements typiques de la boîte à fusibles dans cette voiture incluent le compartiment moteur et l’intérieur du véhicule, généralement près du conducteur. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’y prêter une attention particulière.
