Isuzu Trooper (1991-2002) – boîte à fusibles
Schéma des fusibles et relais – Isuzu Trooper
Concerne les véhicules neufs des années :
1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

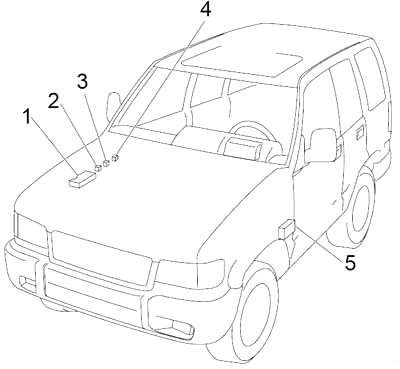

Emplacement
- Boîte à fusibles
- Relais d’ampoule-1
- Relais d’ampoule-2
- Relais de démarreur
- Boîte à fusibles

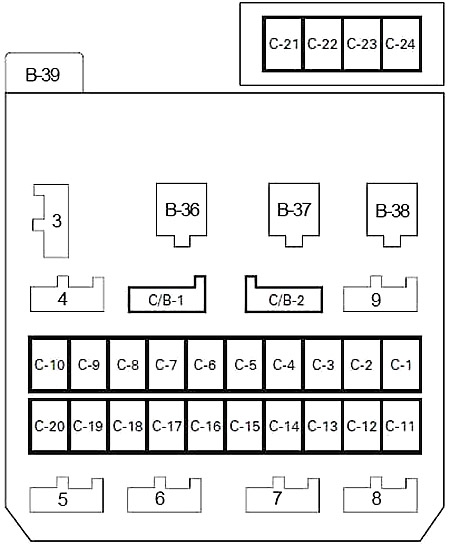

Schéma de la boîte à fusibles dans l’habitacle
La boîte à fusibles est située derrière le couvercle sous le tableau de bord, côté conducteur (à côté du repose-pieds).
| Numéro | Ampérage [A] | Description |
| C1 | 10 | Relais de moteur de démarrage, SW de démarrage d’embrayage (M/T), SW de mode (A/T), Contrôleur antivol, DERM (SRS) |
| C2 | 15 | Interrupteur de chauffage de siège, chauffage de siège |
| C3 | 15 | Module de commande de transmission, Clignotants – interrupteur, Clignotant avant, Clignotant arrière, Clignotant, Clignoteur, Relais de clignotants, Feu de recul, Feu de recul SW (M/T), Mode SW (A/T), Unité de commande de clignotant A/T, éclairage SW, unité de commande de verrouillage de transmission A/T, clignotant A/T, unité de régulateur de vitesse, annulation SW |
| 10 | Module de commande de transmission, Clignotant SW, Clignotant avant, Clignotant arrière, Clignotant, Clignoteur, Relais de clignotants, Feu de recul, Feu de recul SW (M/T), Mode SW (A/T), Unité de commande de clignotant A/T, éclairage SW, unité de commande de verrouillage de transmission A/T, clignotant A/T, unité de régulateur de vitesse, annulation SW | |
| C4 | 10 | Régulateur de vitesse, dégivreur arrière SW, relais de dégivreur arrière, témoin de dégivreur arrière SW, embrayage SW (M/T), transmission SW-1, 2 (M/T), transmission SW-3, 4 (M/T), Annuler SW (SW connecté), relais principal de régulateur de vitesse, témoin de régulateur de vitesse, régulateur de vitesse SW, rétroviseur extérieur, dégivreur de rétroviseur extérieur SW, unité de commande de verrouillage de transmission A/T, relais de lève-vitre électrique, module de commande de frein électronique, module de commande de transmission, capteur G, relais Upshift-2, indicateur Upshift (compteur) |
| C5 | 15 | Essuie-glace et lave-glace avant SW, moteur d’essuie-glace avant, moteur de lave-glace avant, relais d’essuie-glace intermittent avant |
| C6 | 10 | Essuie-glace et lave-glace arrière SW, moteur de lave-glace arrière, moteur d’essuie-glace arrière, relais d’essuie-glace intermittent arrière |
| C7 | 10 | Essuie-glace de phare SW, Moteur d’essuie-glace de phare, Moteur de lave-glace de phare, Horloge d’essuie-glace de phare |
| C8 | 15 | Générateur, relais principal ECM, VSV; EGR, VSV: canister, VSV: admission d’air (DOHC) |
| C9 | 15 | Module de commande d’allumage, module de commande moteur |
| 15 | Coupure de carburant (4JG2) | |
| C10 | 10 | Capteur de vitesse du véhicule, Sonnerie de rappel, Compteur et indicateur (voltmètre, indicateur de température du liquide de refroidissement moteur, compte-tours, tachymètre, indicateur de pression d’huile, indicateur de carburant), indicateur et témoin d’avertissement (système anti-blocage, blocage des roues arrière, ceinture de sécurité, contrôle moteur, niveau de carburant bas, 4WD, pression d’huile, changement de vitesse supérieur, système de freinage, charge, température d’huile A/T, témoin de régulateur de vitesse, témoin de contrôle de transmission, témoin de contrôle de traction, témoin de contrôle de conduite hivernale), 4WD SW, frein de stationnement SW, ceinture de sécurité SW, mécanisme de différentiel de frein SW Module de commande de frein électronique, module de commande moteur, contrôleur anti-blocage de roue arrière |
| C11 | 10 | Audio, Rétroviseur extérieur, Commande de rétroviseur extérieur SW, Rétroviseur rabattable de porte SW, Horloge numérique, Haut-parleur |
| C12 | 20 | Allume-cigare |
| C13 | 10 | Contrôleur antivol |
| C14 | 15 | Feux de freinage SW (sans régulateur de vitesse), frein SW (avec régulateur de vitesse), contrôleur anti-blocage de roue arrière, feu de freinage, module de commande de transmission, module de commande de frein électronique, connecteur de câblage de remorque, régulateur de vitesse, changement de vitesse A/T unité de verrouillage, relais de désactivation de verrouillage |
| C15 | 20 | Klaxon, relais de klaxon, klaxon SW, témoin d’avertissement SW, clignoteur, klaxon antivol, témoin d’avertissement, son |
| 20 | Téléphone | |
| C16 | 10 | Horloge numérique, son, éclairage de plafond, éclairage de carte, éclairage de coffre, éclairage de plafond, porte SW (avant, arrière, couvercle arrière), antenne, contrôleur antivol, rappel de clés SW, ceinture de sécurité, sonnerie de rappel de clé et lumière |
| C17 | 25 | Dégivreur arrière, relais de dégivreur arrière |
| C18 | 20 | Témoin d’alarme, verrouillage de porte avant et lève-vitre électrique SW, clé de verrouillage de porte SW, actionneur de verrouillage de porte (avant et arrière) |
| C19 | 25 | Moteur de ventilateur, résistance de ventilateur SW |
| C20 | 10 | Pression SW, relais de thermostat de climatisation, relais de compresseur de climatisation, embrayage magnétique (compresseur de climatisation), climatisation SW, thermostat électrique, ventilateur SW |
| C21 | 10 | Témoin SRS (tachymètre) |
| C22 | 10 | DERM |
| C23 | 10 | Module de surcharge passager, DERM |
| C24 | 10 | Capteur d’armement bipolaire, DERM, groupe de bobines SRS, module de gonflage du contrôleur |
| Diode | ||
| 3 | Dôme de lumière d’alarme | |
| 4 | Protection d’alarme (DOHC) | |
| 5 | Rappel pour les témoins d’alarme | |
| 6 | Interrupteur de mode (DOHC) | |
| 7 | Régulateur de vitesse RWAL (anti-blocage des roues arrière) | |
| 8 | – | |
| 9 | Module de commande de frein électronique (DOHC) | |
| Relais | ||
| B36 | Chauffage et climatisation | |
| B37 | Alimentation de fenêtre | |
| B38 | Dégivreur arrière | |
| B39 | Unité de clignotant | |

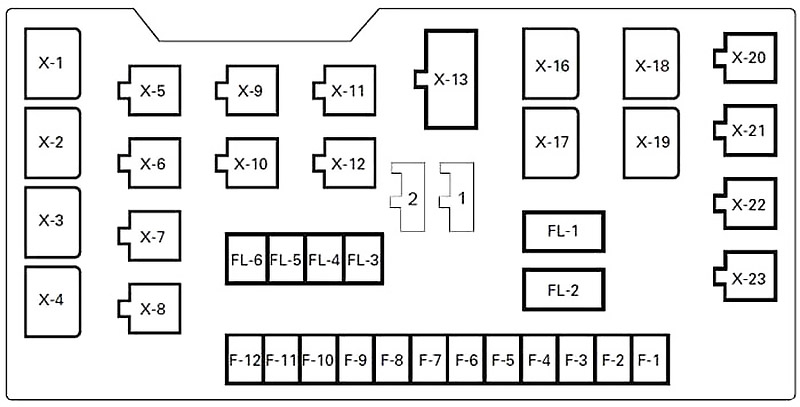

Schéma de la boîte à fusibles dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
| F1 | – | – |
| F2 | 10 | Capteur d’oxygène |
| F3 | 15 | Klaxon, relais de signal sonore, signal sonore SW, avertissement de danger SW, clignoteur, klaxon antivol, contrôleur antivol |
| F4 | 15 | Phare (gauche), témoin de feux de route, Dimmer SW, Feu de virage SW, Feu de brouillard SW, Relais de feux de brouillard, Feu de virage, Relais de feux de virage |
| 10 | Phare gauche (feux de route) | |
| F5 | 15 | Phare (droit), dimmer SW |
| 10 | Phare droit (feux de route) | |
| F6 | 10 | Phare gauche (feux de croisement) |
| F7 | 10 | Phare droit (feux de croisement) |
| 15 | Système d’avertissement antivol | |
| F8 | 15 | Feu de brouillard, relais de feu de brouillard |
| 20 | Feu de brouillard, relais de feu de brouillard | |
| F9 | 20 | Unité hydraulique, contrôleur anti-blocage de roue arrière, module de commande de frein électronique; |
| F10 | 15 | Pompe à carburant |
| F11 | 10 | Feu arrière gauche |
| F12 | 15 | Relais arrière, Éclairage SW, Feu de position FRT, Feu de stationnement, Feu arrière, Connecteur de câblage de remorque, Contrôleur d’éclairage, Feu d’éclairage, Boîte à gants SW, Éclairage de plaque d’immatriculation, Unité de commande de clignotant A/T |
| 10 | Feu arrière droit | |
| Connexion de fusible | ||
| FL1 | 80 | Batterie |
| FL2 | 50 | Allumage, démarreur |
| FL3 | 30 | Relais principal du module de commande moteur |
| FL4 | 30 | Ventilateur de condenseur |
| FL5 | 50 | 4JG2: Lumière |
| FL6 | 40 | Système hydraulique ABS, fusible F9 (ABS) |
| Disjoncteur | ||
| C/B-1 | – | – |
| C/B-2 | 30 | Relais de fenêtre, Interrupteur de fenêtre, Moteur de fenêtre, Moteur de toit ouvrant, Contrôleur de toit ouvrant, SW de toit ouvrant, Interrupteur de sécurité SW, Limite SW, Interrupteur d’alimentation de sièges, Moteur d’inclinaison avant et SW, Moteur d’inclinaison arrière et SW, Moteur de curseur, Moteur de rabattement et SW |
| Diode | ||
| 1 | Module de commande moteur | |
| 2 | Clignotant | |
| Relais | ||
| X1 | Éclairage | |
| X2 | – | |
| X3 | Résistance | |
| X4 | – | |
| X5 | Thermostat de climatisation | |
| X6 | – | |
| X7 | Compresseur de climatisation | |
| X8 | Klaxon | |
| X9 | Klaxon | |
| ou | ||
| Feu arrière | ||
| X10 | – | |
| X11 | Pompe à carburant | |
| X12 | Unité de commande principale | |
| X13 | Essuie-glace de pare-brise intérieur | |
| X14 | – | |
| X15 | – | |
| X16 | Changement de vitesse supérieur (M/T) | |
| ou | ||
| Système d’alarme antivol | ||
| X17 | Moteur de démarreur (essence) | |
| Charge (Diesel) | ||
| X18 | Changement à la volée | |
| X19 | Ventilateur de condenseur | |
| X20 | Régulation principale du régulateur de vitesse | |
| X21 | Upshift-2 (M/T; avec ABS) | |
| X22 | Feu de direction | |
| ou | ||
| Feu de brouillard arrière | ||
| X23 | Feux de brouillard | |
