Fiat Tipo (2016-2022) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Fiat Tipo (2016-2022), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Fiat Tipo (2016-2019…) – Schéma des fusibles
Année de production : 2016, 2017, 2018, 2019.
Emplacement de la boîte à fusibles

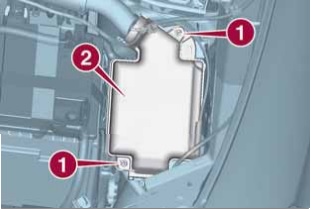

Compartiment moteur
La boîte à fusibles est située à côté de la batterie.
Le numéro d’identification du composant électrique correspondant à chaque fusible est affiché sur le couvercle
Tableau de bord
Version avec volant à gauche : la boîte à fusibles est située à gauche de la colonne de direction.
Pour accéder aux fusibles, retirez le verrou et tirez vers vous.
Version avec volant à droite : l’unité de contrôle est située à gauche derrière la boîte à gants.
Pour accéder à l’unité de contrôle, il est nécessaire de faire pivoter la boîte à gants et de libérer les verrous 1.

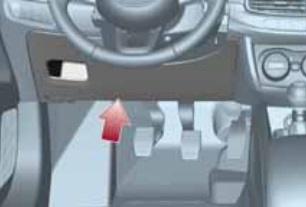

Sous l’unité de contrôle du tableau de bord
L’unité de contrôle est située à gauche sous le tableau de bord.
Boîte à fusibles du coffre

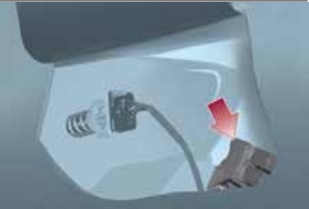

4 portes :
Version 5 portes / Station Wagon :
Ouvrez le hayon, puis faites glisser la partie intérieure du couvercle pour accéder aux fusibles de la boîte à fusibles.
Schémas des boîtes à fusibles
2016, 2017, 2018

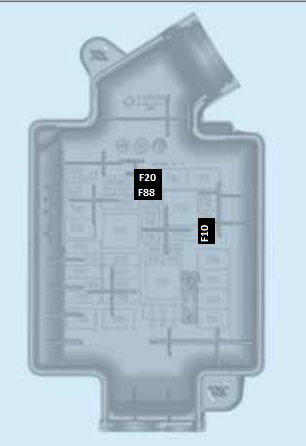

Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2016, 2017, 2018)
| N° | Amp [A] | Description |
|---|---|---|
| F10 | 15 | Klaxon à deux tons |
| F85 | 10 | Support lombaire du siège conducteur |
| F88 | 7.5 | Rétroviseurs chauffants |
| F20 | 30 | Lunette arrière chauffante |
Tableau de bord

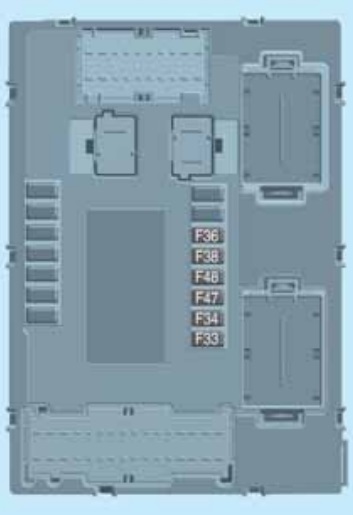

Affectation des fusibles dans la boîte à fusibles du tableau de bord (2016, 2017, 2018)
| N° | Amp [A] | Description |
|---|---|---|
| F47 | 25 | Vitres électriques avant (côté conducteur) |
| F48 | 25 | Vitres électriques avant (côté passager) |
| F36 | 15 | Alimentation du système Uconnect ™,
système de climatisation, système EOBD, port USB / AUX, commandes au volant. |
| F38 | 20 | Dispositif Dead Lock
(déverrouillage de la porte côté conducteur) ; Déverrouillage des portes ; Verrouillage centralisé ; Déverrouillage électrique du hayon. |
| F43 | 20 | Pompe d’essuie-glace avant |
| F33 | 25 | Vitres électriques arrière gauche |
| F34 | 25 | Vitres électriques arrière droite |
Sous le tableau de bord
Affectation des fusibles sous le tableau de bord (2016, 2017, 2018)
| N° | Amp [A] | Description |
|---|---|---|
| 1 | 7.5 | Déverrouillage des portes avant (côté conducteur) |
| 2 | 7.5 | Déverrouillage des portes avant (côté passager) |
| 3 | 7.5 | Déverrouillage des portes arrière (côté gauche) |
| 4 | 7.5 | Déverrouillage des portes arrière (côté droit) |

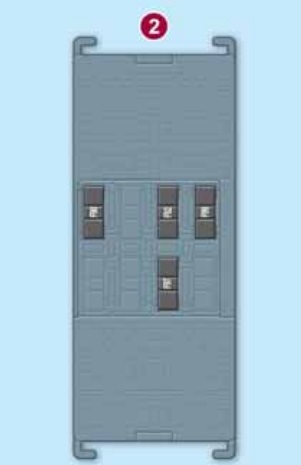

Coffre
Affectation des fusibles dans le coffre (2016, 2017, 2018)
| N° | Amp [A] | Description |
|---|---|---|
| F97 | 15 | Prise 12 V arrière. |
| F99 | 10 | Chauffage du siège conducteur avant |
| F92 | 10 | Chauffage des sièges avant côté passager |
| F90 | 10 | Support lombaire du siège conducteur avant |
Schéma des fusibles et relais – Fiat Tipo
Concerne les véhicules fabriqués entre :
2020, 2021, 2022.
Boîte à fusibles dans le compartiment moteur

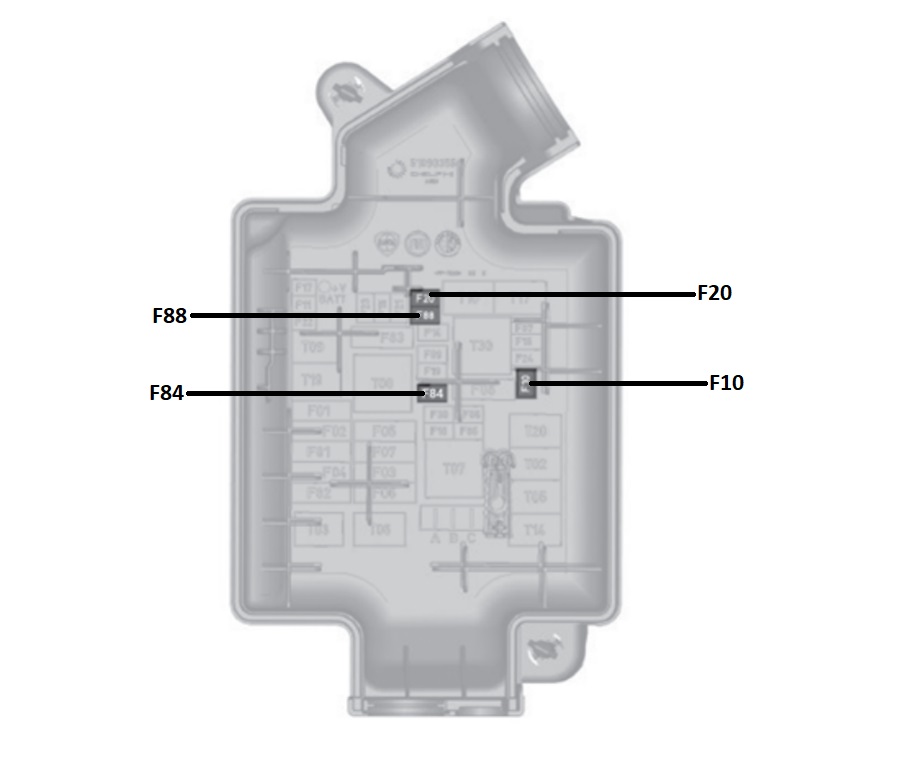

| Numéro | Ampères [A] | Description |
|---|---|---|
| F10 | 15 | Klaxon |
| F84 | 10 | Grille active |
| F88 | 7,5 | Chauffage des rétroviseurs latéraux |
| F20 | 30 | Chauffage de la lunette arrière |
Boîte à fusibles dans l’habitacle

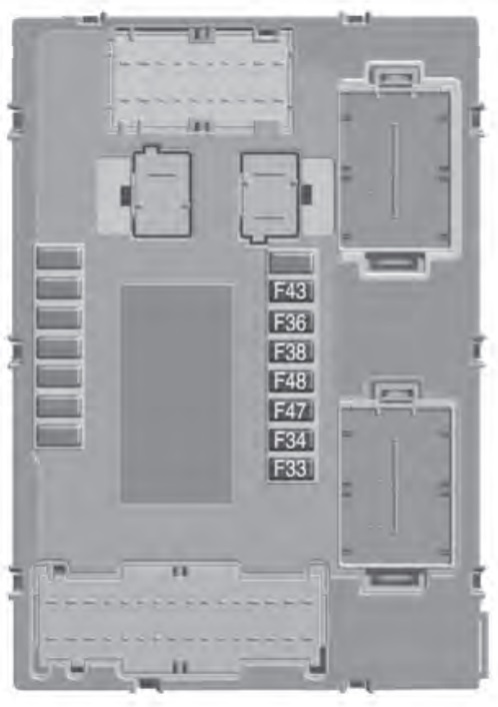

Sur le tableau de bord
| Numéro | Ampère [A] | Description |
|---|---|---|
| F47 | 25 | Vitres électriques avant (côté conducteur) |
| F48 | 25 | Vitres électriques avant (côté passager) |
| F36 | 15 | Alimentation du système Uconnect™ ; Système de climatisation ; Système EOBD ; Port USB/AUX ; Commandes au volant. |
| F38 | 20 | Dispositif Dead Lock (déverrouillage de la porte côté conducteur pour les versions/marchés prévus) ; Déverrouillage des portes ; Verrouillage centralisé ; Déverrouillage électrique du hayon. |
| F43 | 20 | Pompe de lave-glace avant |
| F33 | 25 | Vitres électriques arrière côté gauche |
| F34 | 25 | Vitres électriques arrière côté droit |

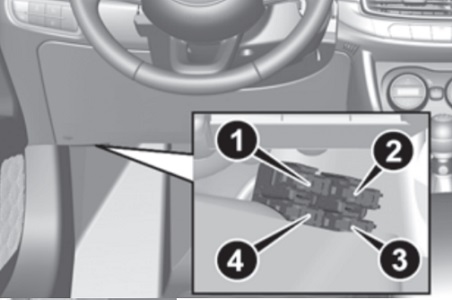

Sous le tableau de bord
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 7,5 | Déverrouillage des portes avant (côté conducteur) |
| 2 | 7,5 | Déverrouillage des portes d’entrée (côté passager) |
| 3 | 7,5 | Déverrouillage des portes arrière (gauche) |
| 4 | 7,5 | Déverrouillage des portes arrière (droite) |

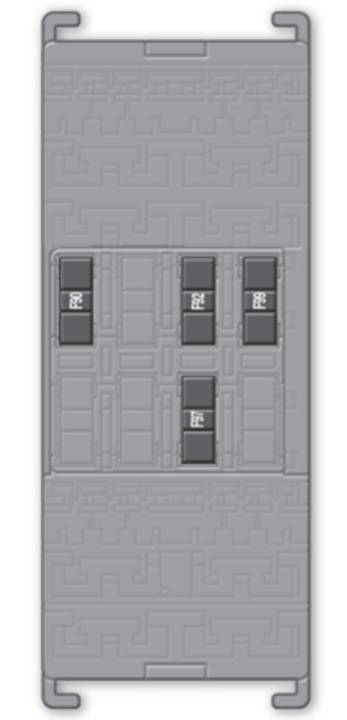

Boîte à fusibles dans le coffre
| Numéro | Ampères [A] | Description |
|---|---|---|
| F97 | 15 | Alimentation 12 V arrière |
| F99 | 10 | Chauffage du siège conducteur avant |
| F92 | 10 | Chauffage du siège passager avant |
| F90 | 10 | Réglage du support lombaire du siège conducteur avant |
À propos de la Fiat Tipo (2016-2022)
La Fiat Tipo, produite de 2016 à 2022, est une voiture compacte qui offre praticité et confort pour une utilisation quotidienne. Ce modèle est connu pour son design élégant et son intérieur spacieux, offrant amplement d’espace pour les passagers et les bagages. La Fiat Tipo était disponible avec diverses motorisations, y compris des moteurs essence et diesel, permettant un choix selon les préférences du conducteur. De plus, la voiture propose des éléments technologiques modernes tels qu’un écran tactile et des systèmes de sécurité avancés, qui augmentent le confort et la sécurité pendant la conduite.
Schéma de la boîte à fusibles Fiat Tipo
Cette page présente le schéma de la boîte à fusibles de la Fiat Tipo, essentiel pour l’identification et le remplacement des fusibles. Sur ce modèle, la boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur du véhicule, souvent près du tableau de bord. Les schémas sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé qui protège les composants électriques du véhicule contre les surcharges et les courts-circuits.
