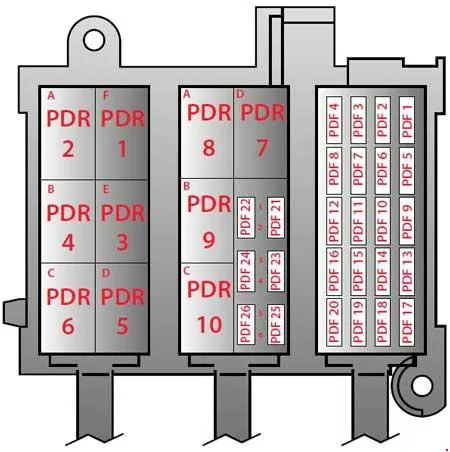

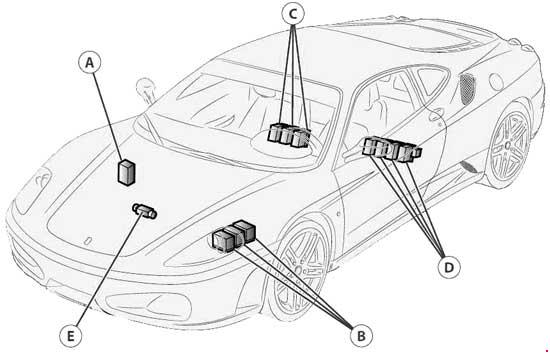

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Ferrari F430 (2004–2009), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
+15 Motronic droit, broche 86 sur les relais PDR8 et PDR9
PDF2
7,5
Feux de brouillard arrière
PDF3
7,5
Rétroviseur extérieur chauffant
PDF4
15
Sondes lambda droites
PDF5
15
Feux de freinage
PDF6
25
+30 Essuie-glace avant
PDF7
30
Lunette arrière chauffante
PDF8
10
Positif du relais principal droit. (PDR10)
PDF9
20
+15 Radio, interrupteur de rétroviseur, bouchon de réservoir de carburant, interrupteur de clignotants, allume-cigare, capteurs de stationnement
PDF10
30
+30 Radio, amplificateur radio, capteurs de stationnement
PDF11
—
Emplacement disponible
PDF12
15
Ampèremètre, valve de dérivation d’échappement, pompe de diagnostic de prévention d’évaporation, valve anti-évaporation, relais d’immobilisation, valve de collecteur d’admission, relais AC
PDF13
5
+15 Système d’alarme, immobilisateur
PDF14
5
+30 Système d’alarme, immobilisateur
PDF15
—
Emplacement disponible
PDF16
15
Bobines d’allumage droites, injecteurs droits
PDF17
15
Lave-glace/essuie-glace avant
PDF18
15
+30 clé
PDF19
—
Emplacement disponible
PDF20
10
Variateurs de distribution droits
PDF21
7,5
+30 Motronic droit
PDF22
—
Emplacement disponible
PDF23
30
Motronic droit (principal)
PDF24
10
+15 ABS – ASR – ESP
PDF25
15
+30 Relais de pompe à carburant 1 (PDR8) et relais de pompe à carburant 2 (PDR9)
PDF26
10
+87 Système de surveillance de la pression des pneus (TPMS)
Relais
PDR1
—
Immobilisateur (interrupteur spécifique BOSCH)
PDR2
30
Instruments commandés par clé
PDR3
30
Lunette arrière chauffante/dégivrage de rétroviseur

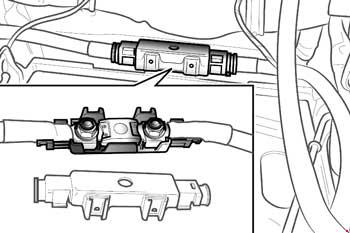

Ferrari F430 – schéma des fusibles – mégafusibleFerrari F430 – schéma des fusibles – mégafusible
À propos de la Ferrari F430 (2004-2009)
La Ferrari F430, produite de 2004 à 2009, est une voiture de sport emblématique qui incarne la combinaison de la performance et de l’élégance. Ce modèle est équipé d’un moteur V8 de 4,3 litres, délivrant une puissance de 490 chevaux, ce qui lui permet d’accélérer de 0 à 100 km/h en environ 4 secondes. La F430 est réputée pour sa maniabilité précise, assurée par un système de suspension avancé et un design aérodynamique. L’intérieur du véhicule est luxueusement équipé, offrant le confort et la technologie typiques de la marque Ferrari. Ce modèle est devenu populaire parmi les passionnés d’automobile pour son son moteur inimitable et son expérience de conduite exceptionnelle.
Schéma de la boîte à fusibles de la Ferrari F430
Cette page présente le schéma de la boîte à fusibles de la Ferrari F430, essentiel pour l’entretien et les réparations corrects du véhicule. Sur ce modèle, les boîtes à fusibles sont situées à l’avant du véhicule et à l’intérieur, notamment sous le tableau de bord. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de vérifier régulièrement son état et de remplacer les fusibles endommagés si nécessaire.
