Ferrari 599 (2006-2012) – boîte à fusibles

Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Ferrari 599 (2006–2012), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Schéma des fusibles et relais – Ferrari 599

Concerne les véhicules fabriqués entre :

2006, 2007, 2008, 2009, 2010, 2011, 2012.

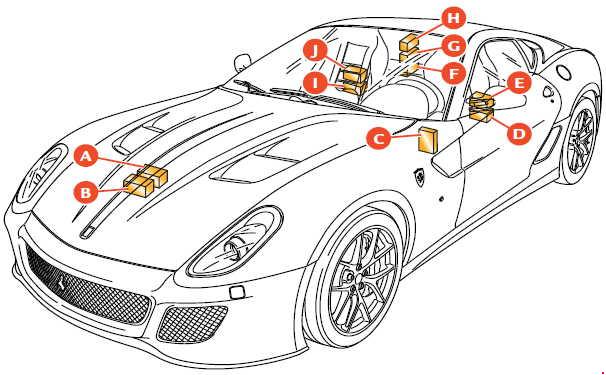

Emplacement

Ferrari 599 GTB Fiorano

Ferrari 599 GTO

Numéro	Emplacement
A	Fusibles et relais dans le compartiment moteur
b	Fusibles et relais dans le compartiment moteur
C	Fusibles et relais de l’ordinateur de bord
D	Fusibles et relais dans l’habitacle côté conducteur
E	Fusibles et relais dans l’habitacle côté conducteur
F	Fusibles et relais dans le coffre
g	Fusibles et relais dans le coffre
h	Fusibles et relais dans le coffre
i	Fusibles et relais dans l’habitacle côté passager
J	Fusibles et relais dans l’habitacle côté passager

Fusibles et relais dans le compartiment moteur

A

Numéro	Ampérage [A]	Description
MF5	40	+30 unités de climatisation
MF2	60	+30 Pompe à air (Link Box)
MF85	40	Instruments connectés à l’habitacle 2
MF1	40	+30 ABS (pompe) (Link Box)
Relais
R14	50	Pompe à air

B

Numéro	Ampérage [A]	Description
MF3	40	+30 ventilateur droit (Link Box)
MF4	40	+30 ventilateur gauche (Link Box)
Relais
R16	50	ventilateurs gauches
R15	50	ventilateurs droits

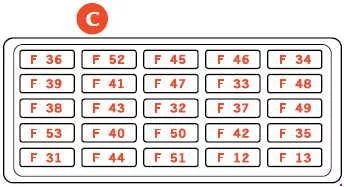

Fusibles et relais de l’unité de commande

C

Numéro	Ampérage [A]	Description
F36	10	+30 Compartiment moteur de la boîte à gants
F52	15	Chauffage du siège conducteur (relais de l’appareil connecté à INT/A)
F45	25	—
F46	15	—
F34	20	—
F39	10	+30 pour NIM, NCL, connecteur de diagnostic OBD, CSA, CAV, radio/NTT, option téléphone
F41	15	—
F47	20	—
F33	20	—
F48	20	—
F38	15	+30 Compartiment moteur du mécanisme de verrouillage du coffre
F43	30	Essuie-glaces/lave-glaces (relais de l’appareil connecté à INT/A)

F32	10	+30 feux d’éclairage
F37	10	+15 NQS, +15 CLA (NO), troisième feu stop
F49	7,5	+15 pour CSG, CSP, NIM, NCL, radio/NIT, CEM, CRP, option téléphone, panneau de feux d’éclairage, commande d’essuie-glace, réglage de la colonne de direction
F53	10	+30 feu antibrouillard arrière
F40	30	+30 lunette arrière chauffante (relais INT/A)
F50	7,5	+15 système airbag
F42	7,5	+15 NFR
F35	7,5	+15 CLA (NC), IFR, sortie de signal moteur, bobines de relais (lave-phares, feu de recul, feux de croisement)
F31	7,5	INT/A pour climatisation, NBC
F44	20	+30 allume-cigare, chauffage du siège passager (relais de l’appareil connecté à INT/A)
F51	7,5	+15 NCR, panneau de commande FI
F12	15	+30 feux de croisement droits
F13	15	+30 feux de croisement gauches



C1

Numéro	Ampérage [A]	Description
R01	20	Éclairage avec feux de croisement
R11	30	Lunette arrière chauffante
R12	30	Appareils connectés 1 (contrôlés par l’allumage INT/A)
R13	50	Appareils connectés 2 (contrôlés par NBC) (option)

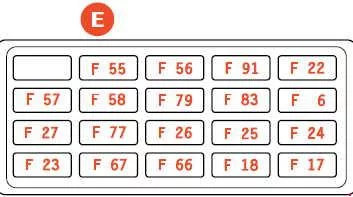

E

Numéro	Ampérage [A]	Description
F55	20	+30 Réglage de la colonne de direction (uniquement en version siège de base)
F56	30	+30 Réglage du siège passager
F91	7,5	+30 NAP (électronique)
F22	20	Relais d’injection principal gauche
F57	7,5	+15 Alternateur, NVO, interrupteur de démarrage
F58	5	+30 NTP
F79	5	+30 NQS
F83	30	+30 alimentation NPG
F6	25	+30 Allumage
F27	10	+15 injection gauche
F77	15	Relais du capteur d’oxygène principal + 87 LH
F26	15	+87 Relais injecteurs principaux, bobines LH
F25	10	Électrovannes, débitmètre d’air, pompe de diagnostic LH
F24	10	Relais principal +87 LH
F23	7,5	+30 injection LH
F67	5	+30 Avant RH – clignotant latéral arrière gauche
F66	5	+30 Avant LH – clignotant latéral arrière droit
F18	10	Phares de croisement +30 droits
F17	10	Phares de croisement +30 gauches

D

Numéro	Ampérage [A]	Description
R4	20	GTB Fiorano : Klaxon GTO : Compresseur de climatisation
R10	20	Injection côté gauche
R6	20	Feux de brouillard
R5	30	Lave-phares
R29	20	Moteur dans la boîte à gants
R20	20	Clignotant



Fusibles et relais dans l’habitacle (côté passager)

J

Numéro	Ampérage [A]	Description
F76	15	Relais capteur d’oxygène principal + 87 RH
F11	15	+87 relais injecteurs principaux droit, bobines
F10	10	+87 Relais principal, débitmètre d’air, électrovannes RH
F9	10	+F887 RH relais principal (broche F03)
F8	7,5	injection +30 RH (broche F62)
F60	20	+30 NPG, actionneur de verrouillage de porte NPP
F80	25	+30 système Hi-Fi (basses et subwoofer)
F84	30	+30 alimentation « NPP »
F61	7,5	+30 NAG (électronique)
F7	30	+30 Relais injection principale, bobine de relais principale RH

F19	30	+30 Démarrage
F30	30	+30 Réglage du siège conducteur (et réglage de la colonne de direction, uniquement pour les sièges confort)
F15	5	+15 ECU capteur de masse (uniquement pour les USA)
F14	10	+15 injection droite (bobines, relais de pompe à carburant)
F 16	7,5	+30 Compresseur de climatisation
F20	25	+30 Lave-phare
F21	15	+30 Klaxon
F28	25	+30 ABS (électrovannes)
F54	10	+30 ABS (électronique)
F56	30	+30 Réglage du siège passager (uniquement version avec volant à droite)
F83	30	Alimentation +30 NPG (uniquement version avec volant à droite)
F91	7,5	+30 NAP (électronique) (uniquement version avec volant à droite)

i

Numéro	Ampérage [A]	Description
R7	20	Démarrage
R27	20	Instruments coupés après l’allumage
R4	20	GTB Fiorano : Compresseur de climatisation GTO : Klaxon
R3	20	Antidémarrage
R2	20	Relais principal d’injection droit
R28	20	Interruption de l’allumage via le chargeur



Fusibles et relais dans le coffre

h

Numéro	Ampérage [A]	Description
F89	5	+15 NSP et NCS
F59	10	+30 Boîte à fusibles
F64	7,5	+30 Retromarcia, NSP
F88	30	+30 NCS
Relais
R19	20	Marche arrière
R21	20	Boîte à fusibles

g

Numéro	Ampérage [A]	Description
MF81	60	+30 Appareils connectés à l’habitacle 1
MF72	40	+30 Appareils connectés au coffre (+bobine de relais de clignotant)
MF71	60	+30 Appareils connectés à l’habitacle 3
MF70	30	Pompe de transmission +30 FI
MF68	30	+30 système Hi-Fi (amplificateur)

F

Numéro	Ampérage [A]	Description
F78	20	+30 pompe à carburant LH
F82	5	+30 Détection d’alternateur
F29	15	GTB Fiorano : +30 Chargeur GTO : Climatisation de la batterie
F63	20	+30 pompes à carburant RH
F69	25	+30 NCR
Relais
R17	20	Pompe à carburant 1ère vitesse, banc RH
R18	20	Pompe à carburant 2ème vitesse, banc RH
R24	20	Pompe à carburant 1ère vitesse, banc LH
R25	20	Pompe à carburant 2ème vitesse, banc LH
