Citroen C3 Pluriel (2003-2010) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Citroën C3 Pluriel 2003-2010, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Citroën C3 Pluriel (2003-2010) – schéma de la boîte à fusibles
Année de fabrication : 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Le fusible de l’allume-cigare (prise de courant) de la Citroën C3 Pluriel (2003-2010) est le fusible 9 de la boîte à fusibles située sous le tableau de bord.
Boîte à fusibles sous le tableau de bord
| Fusible | Ampérage [A] | Description |
| 3 | 5 | Airbag |
| 4 | 10 | Port de diagnostic, interrupteur d’embrayage, capteur d’angle de braquage |
| 5 | 30 | Lunette arrière, toit ouvrant |
| 6 | 30 | Liquide lave-glace |
| 8 | 20 | Horloge numérique, commandes au volant, radio, affichage |
| 9 | 30 | Allume-cigare, horloge numérique, éclairage intérieur, miroir de courtoisie |
| 10 | 15 | Alarme |
| 11 | 15 | Clé de démarrage, port de diagnostic |
| 12 | 15 | Unité de commande d’airbag, capteur de pluie et de lumière |
| 14 | 15 | Aide au stationnement, tableau de bord, climatisation, téléphone Bluetooth® |
| 15 | 30 | Verrouillage centralisé, super verrouillage |
| 17 | 40 | Lunette arrière chauffante |
| 18 | BOCZNICA | SHUNT DE PARC CLIENT |

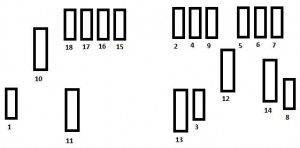

Boîte à fusibles dans le compartiment moteur
| Fusible | Ampérage [A] | Description |
| 1 | 20 | Capteur de présence d’eau dans le diesel |
| 2 | 15 | Klaxon |
| 3 | 10 | Liquide lave-glace |
| 4 | 20 | Buse de pulvérisation de phares |
| 5 | 15 | Pompe à carburant |
| 6 | 10 | Direction assistée |
| 7 | 10 | Capteur de niveau de liquide de refroidissement |
| 8 | 25 | Moteur de démarrage |
| 9 | 10 | Unité de commande (ABS, ESP) |
| 10 | 30 | Actionneurs moteur (bobine d’allumage, électrovanne, capteur d’oxygène, injection), vidange du réservoir |
| 11 | 40 | Ventilateur d’air |
| 12 | 30 | Essuie-glaces |
| 14 | 30 | Pompe à air (version essence), réchauffeur de diesel |
À propos de la Citroën C3 Pluriel (2003-2010)
La Citroën C3 Pluriel est une voiture unique, produite de 2003 à 2010. Ce modèle se distingue par sa polyvalence et son design innovant, qui permet de la transformer d’une berline en cabriolet ou même en pick-up. La C3 Pluriel offre diverses options de motorisation, y compris des moteurs essence et diesel, qui offrent des performances équilibrées et une consommation de carburant efficace. Grâce à son style unique et sa praticité, ce modèle a gagné en popularité auprès des conducteurs qui recherchent quelque chose de plus qu’une voiture traditionnelle.
Schéma de la boîte à fusibles de la Citroën C3 Pluriel
Cette page présente le schéma de la boîte à fusibles de la Citroën C3 Pluriel, indispensable pour l’entretien et les réparations corrects des systèmes électriques du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs d’ampérage et les composants protégés, ce qui est important pour l’identification et le remplacement des fusibles. Utilisez toujours des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité de votre véhicule.
