Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Citroën C5 Aircross 2018-2022, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Citroën C5 Aircross – schéma de la boîte à fusibles

Année de fabrication : 2018, 2019, 2020, 2021.

Les fusibles de l’allume-cigare (prises de courant) de la Citroën C5 Aircross sont les fusibles F31 (avant) et F7 (arrière) dans la boîte à fusibles inférieure du tableau de bord et F6 (coffre) dans la boîte à fusibles supérieure du tableau de bord.

Fusibles du tableau de bord

Boîte à fusibles inférieure

Numéro	Ampère [A]	Description
F4	15	Klaxon.
F6	20	Pompe d’essuie-glace avant et arrière.
F7	10	Prises USB 12 V arrière
F8	20	Essuie-glace arrière.
F10	30	Verrouillage/déverrouillage des portes et du couvercle de réservoir.
F14	5	Alarme (module).
F18	5	Alimentation de la remorque.
F28	5	Alarme (sirène) ; Récepteur de télécommande pour chauffage/ventilation additionnel.
F29	20	Écran tactile (CITROËN Connect Radio ou CITROËN Connect Nav).
F31	10	Allume-cigare/prise de courant 12 V avant.
F34	5	Chargeur sans fil pour smartphones.

Boîte à fusibles supérieure

Numéro	Ampère [A]	Description
F2	10	Rétroviseurs chauffants.
F3	40	Lève-vitres électriques des portes arrière.
F5	40	Lève-vitres électriques des portes avant.
F6	15	Prise 12V dans le coffre.
F7	30	Sièges avant chauffants.
F10	30	Toit panoramique ouvrant.

Fusibles dans le compartiment moteur

Numéro	Ampère [A]	Description
F1	40	Moteur de ventilation du système de climatisation.
F16	20	Pare-brise chauffant
F18	10	Phare droit (feux de croisement).
F19	10	Phare gauche (feux de croisement).
F24	40	Alimentation de la remorque.
F26	25	Feux de brouillard.

Schémas des fusibles et relais – Citroën C5 Aircross

Concerne les véhicules fabriqués dans les années :

2022.

Pour l’allume-cigare (prises de courant) de la Citroën C5 Aircross, les fusibles responsables sont F31 (avant) et F7 (arrière) dans la boîte à fusibles inférieure du tableau de bord et F6 (coffre) dans la boîte à fusibles supérieure du tableau de bord.

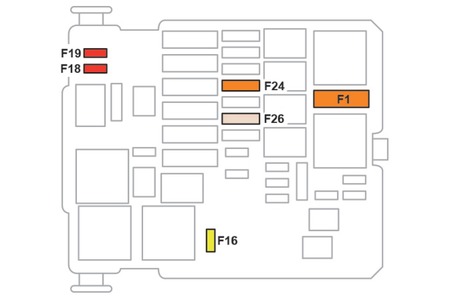

Fusibles dans le compartiment moteur

Numéro	Ampérage [A]	Description
F1	40	Moteur de ventilateur du système de climatisation.
F16	20	Pare-brise chauffant
F18	10	Phare droit (feux de croisement).
F19	10	Phare gauche (feux de croisement).
F24	40	Alimentation de la remorque.
F26	25	Feux de brouillard.

Fusibles du tableau de bord

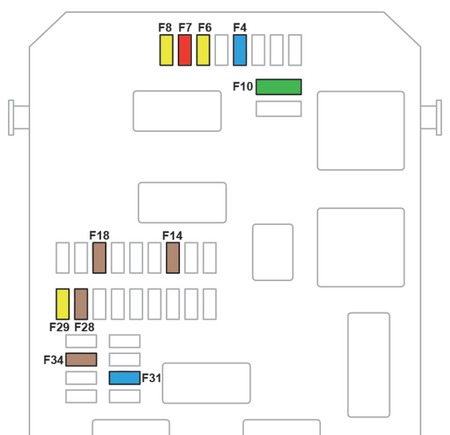

Boîte à fusibles inférieure

Numéro	Ampérage [A]	Description
F4	15	Klaxon.
F6	20	Pompe d’essuie-glace avant et arrière.
F7	10	Prise USB 12 V arrière
F8	20	Essuie-glace arrière.
F10	30	Verrouillage/déverrouillage des portes et du couvercle de réservoir.
F14	5	Alarme (module).
F18	5	Alimentation de la remorque.
F28	5	Alarme (sirène) ; Récepteur de télécommande pour chauffage/ventilation additionnel.
F29	20	Écran tactile (CITROËN Connect Radio ou CITROËN Connect Nav).
F31	10	Allume-cigare/prise de courant 12 V avant.
F34	5	Chargeur sans fil pour smartphones.

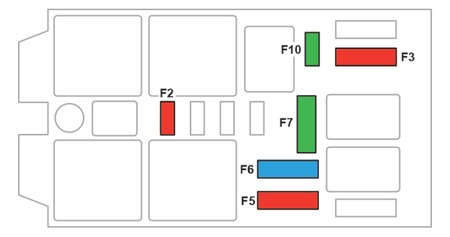

Boîte à fusibles supérieure

Numéro	Ampérage [A]	Description
F2	10	Rétroviseurs chauffants.
F3	40	Lève-vitres électriques des portes arrière.
F5	40	Lève-vitres électriques des portes avant.
F6	15	Prise 12V dans le coffre.
F7	30	Sièges avant chauffants.
F10	30	Toit panoramique ouvrant.

À propos de la Citroën C5 Aircross (2018-2022)

La Citroën C5 Aircross, lancée entre 2018 et 2022, est un SUV moderne qui se distingue par son confort et ses technologies innovantes. Ce modèle est conçu en mettant l’accent sur le confort des passagers et offre un intérieur spacieux avec une disposition variable des sièges. La Citroën C5 Aircross est disponible avec différentes motorisations, y compris des moteurs essence et diesel, qui offrent des performances équilibrées et une consommation de carburant efficace. Grâce à des systèmes d’assistance avancés et des éléments de sécurité, ce modèle est un choix idéal pour les familles et ceux qui recherchent un véhicule fiable pour un usage quotidien.

Schéma de la boîte à fusibles de la Citroën C5 Aircross

Cette page présente le schéma de la boîte à fusibles de la Citroën C5 Aircross, indispensable pour l’identification et le remplacement des fusibles. Sur ce modèle, la boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur du véhicule, souvent près du tableau de bord. Les schémas sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de même ampérage afin d’éviter d’endommager les systèmes électriques. Le schéma de la boîte à fusibles est un outil utile pour tout propriétaire de véhicule souhaitant maintenir sa Citroën C5 Aircross en parfait état.
