Citroën Nemo (2008-2015) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles du Citroën Nemo 2008-2015, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Citroën Nemo (2008-2009) – schéma du panneau de fusibles

Année de fabrication : 2007, 2008.

Le fusible de l’allume-cigare (prise de courant) dans le Citroën Nemo (2008-2009) est le fusible F85 dans le panneau de fusibles du compartiment moteur.

Panneau de fusibles sur le tableau de bord

Fusibles	[A]	Description
F12	7,5 A	Alimentation du phare droit
F13	7,5 A	Alimentation du phare gauche – réglage de la hauteur du projecteur
F31	5 A	Interrupteur d’alimentation du module moteur
F32	7,5 A	Feu de position avant – éclairage avant – éclairage arrière
F36	10 A	Système audio – préparation pour téléphone portable – panneau de commande de climatisation – prise diag EODB
F37	5 A	Feu stop – tableau de bord
F38	20 A	Verrouillage des portes
F43	15 A	Pompe d’essuie-glace
F47	20 A	Alimentation du moteur de lève-vitre conducteur
F48	20 A	Alimentation du moteur électrique de lève-vitre passager
F49	5 A	Aide au stationnement – interrupteur de feux arrière – rétroviseurs extérieurs électriques
F50	7,5 A	Module de commande des airbags
F51	5 A	Activation de la pédale de frein – activation de la pédale d’embrayage
F53	5 A	Tableau de bord – feux de brouillard arrière

Schéma des fusibles dans le compartiment moteur

Fusibles	[A]	Description
F01	60 A	Module de commande
F03	20 A	Alimentation du moteur de démarrage
F04	40 A	Alimentation de la pompe du bloc hydraulique ABS
F06	30 A	Commande du groupe de ventilateurs à une vitesse
F07	40 A	Commande du groupe de ventilateurs à haute vitesse
F08	30 A	Pompe de climatisation
F10	10 A	Klaxon
F11	10 A	Alimentation secondaire pour le système de gestion moteur
F14	15 A	Phares avec feux de croisement
F 16	7,5 A	Module moteur – unité de commande électronique de la transmission
F17	15 A	Alimentation de la bobine d’allumage, injecteurs, unité de commande centrale du moteur

F18	7,5 A	Module de commande moteur (1.4 HDi)
F19	7,5 A	Compresseur de climatisation
F20	30 A	Alimentation de la lunette arrière chauffante, dégivreurs électriques des rétroviseurs
F21	15 A	Contrôle moteur 1.4 essence, bobine de relais T09 (HDi)
F22	20 A	Module moteur (1.4 HDi), pompe à essence
F23	20 A	Alimentation des électrovannes du bloc hydraulique ABS
F24	7,5 A	ABS
F30	15 A	Feux de brouillard
F81	60 A	Module de chauffage
F82	30 A	Pompe du système de transmission électronique – alimentation du système de transmission électronique
F84	10 A	Unité de commande électronique du système de transmission et des vannes
F85	30 A	Prise accessoire allume-cigare -12 V.
F87	7,5 A	Feux de recul – capteur de présence d’eau dans le diesel

Citroën Nemo (2010-2015) – schéma de la boîte à fusibles

Année de fabrication : 2010, 2011, 2012, 2013, 2014, 2015.

Le fusible de l’allume-cigare (prise de courant) dans le Citroën Nemo (2010-2015) est le fusible F94 dans la boîte à fusibles.

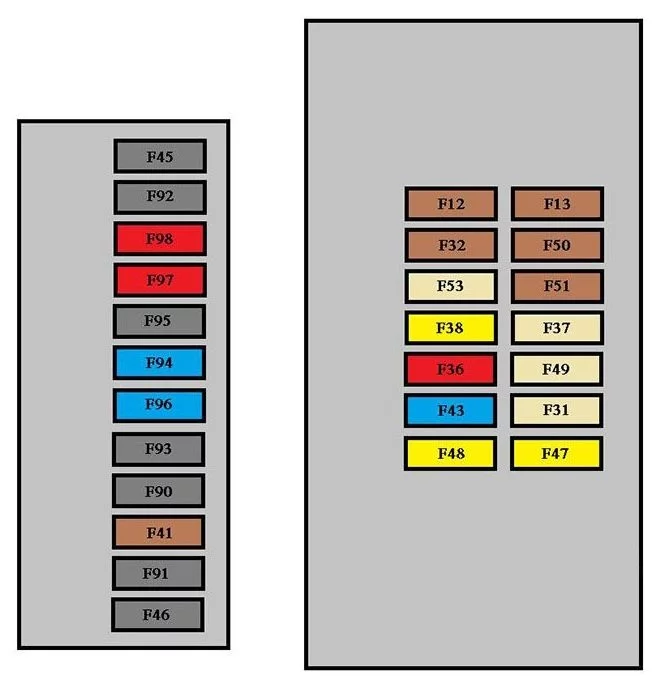

Boîte à fusibles sur le tableau de bord

N°	Amp [A]	Description
F12	7,5 A	Alimentation du phare droit
F13	7,5 A	Alimentation du phare gauche ; Régulateur de hauteur de phare.
F31	5 A	Interrupteur d’alimentation du module moteur
F32	7,5 A	Feu de position avant ; Éclairage intérieur avant ; Éclairage intérieur arrière.
F36	10 A	Système audio ; Préparation pour téléphone portable ; Panneau de commande de climatisation ; Connecteur de diagnostic EODB.
F37	5 A	Feu stop ; Tableau de bord.
F38	20 A	Verrouillage des portes
F43	15 A	Pompe d’essuie-glace
F47	20 A	Alimentation du moteur de lève-vitre conducteur
F48	20 A	Alimentation du moteur électrique de lève-vitre passager.
F49	5 A	Module de commande des capteurs de stationnement ; Interrupteur de feux arrière ; Rétroviseurs électriques ; Module de commande d’alarme volumétrique.
F50	7,5 A	Module de commande des airbags
F51	7,5 A	Interrupteur de pédale de frein ; Interrupteur de pédale d’embrayage ; Commande des rétroviseurs latéraux ; Système Bluetooth central.
F53	5 A	Tableau de bord ; Feux de brouillard arrière.
F41	7,5 A	Dégivrage des rétroviseurs extérieurs
F94	15 A	Allume-cigare
F96	15 A	Prise accessoire 12 V.
F97	10 A	Siège chauffant côté conducteur.
F98	10 A	Siège chauffant côté passager.

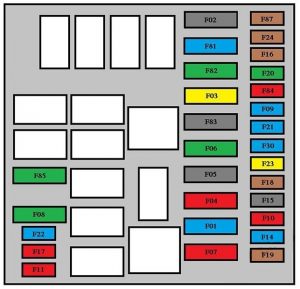

Boîte à fusibles dans le compartiment moteur

N°	Amp [A]	Description
F01	60 A	Module de commande
F02	40 A	Ventilateur de l’habitacle.
F03	20 A	Alimentation du moteur de démarrage
F04	40 A	Alimentation de la pompe du bloc hydraulique ABS
F06	30 A	Commande du ventilateur de refroidissement à une vitesse.
F07	40 A	Commande du ventilateur de refroidissement à haute vitesse.
F08	30 A	Compresseur de climatisation
F09	15 A	Câbles pour attelage de remorque.
F10	10 A	Klaxon
F11	10 A	Alimentation supplémentaire de la charge du système de gestion moteur
F14	15 A	Feux de brouillard
F15	15 A	Prise accessoire 12 V.
F 16	7,5 A	Module de commande moteur – transmission électronique et relais de levier de vitesse – T20

F17	15 A	Alimentation de la bobine d’allumage ; Injecteurs ; Unité de commande moteur (1.3 HDi).
F18	7,5 A	Unité de commande moteur (1,3 HDi) ; Bobine de relais T09.
F19	7,5 A	Compresseur de climatisation
F20	30 A	Alimentation de la lunette arrière chauffante ; Éléments chauffants électriques des rétroviseurs latéraux.
F21	15 A	Pompe à carburant (essence 1.4 et 1.3 HDi)
F22	20 A	Unité de commande moteur (1.3 HDi)
F23	20 A	Alimentation des électrovannes des blocs hydrauliques ABS.
F24	7,5 A	ABS
F30	15 A	Feux de brouillard
F81	60 A	Module de préchauffage (1,3 HDi)
F82	30 A	Pompe de transmission électronique ; Alimentation de la transmission électronique.
F84	10 A	Unité de commande électronique de la transmission et électrovannes.
F85	30 A	Allume-cigare ; Prise accessoire 12 V.
F87	7,5 A	Feux de recul ; Capteur de présence d’eau dans le diesel ; Capteur de débit d’air ; Bobines de relais T02, T05, T14, T17 et T19 (sauf 1,3 HDi)
F87	5 A	Feux de recul ; Capteur de présence d’eau dans le diesel ; Capteur de débit d’air ; Bobines de relais T02, T05, T14, T17 et T19 ; Capteur d’état de charge de la batterie (sauf 1,3 HDi).

À propos du Citroën Nemo (2008-2015)

Le Citroën Nemo, produit de 2008 à 2015, est un véhicule utilitaire compact qui se distingue par sa praticité et son utilisation efficace de l’espace. Ce modèle est idéal pour l’environnement urbain grâce à ses dimensions compactes, qui facilitent le stationnement et les manœuvres dans les rues étroites. Le Nemo est équipé de diverses motorisations, y compris des moteurs essence et diesel, offrant un équilibre entre performance et consommation de carburant. L’intérieur du véhicule est conçu pour offrir un maximum de confort et de fonctionnalité, avec un espace de rangement suffisant pour le chargement et les effets personnels.

Schéma de la boîte à fusibles du Citroën Nemo

Cette page présente le schéma de la boîte à fusibles du Citroën Nemo, essentiel pour l’identification et le remplacement des fusibles. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et également dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le bon fonctionnement des équipements électriques du véhicule, il est donc important d’en connaître la disposition et la fonction.
