BMW X5 F15 (2013-2018) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la BMW X5 (F15) 2013-2018, des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

BMW X5 (F15) – (2013-2018) – schéma des fusibles

Année de fabrication : 2013, 2014, 2015, 2016, 2017, 2018.

Le fusible de l’allume-cigare (prise de courant) de la BMW X5 F15 (2013-2018) est le fusible 37 du boîtier de fusibles du compartiment moteur.

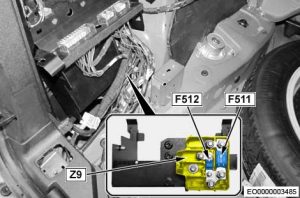

Boîtier de fusibles du coffre

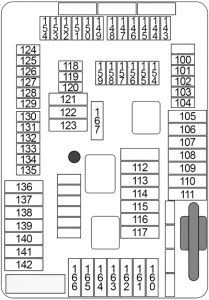

Boîtier de fusibles du coffre de la BMW X5 F15, incluant le fusible 37.
BMW X5 (F15) – schéma des fusibles – coffre
N°
Ampérage [A]
Description
100 5 Bouton de frein de stationnement
101 15 Phare avant droit
102 5 Unité de batterie haute tension
103 5 Sirène avec capteur d’avertissement d’inclinaison
104 5 Unité de commande de frein de stationnement ; Détection de perte de vide naturel (NVLD).
105 30 Tambour électromoteur réversible automatique (droit).
106 30 Répartition latérale du couple sur l’essieu arrière
107 40 Activation automatique du hayon (> 07.2016) ;

Module fonctionnel du hayon

(08.2016>).

108 – –
109 – –
110 40 Relais du compresseur de suspension pneumatique
111 – –
112 20 Module de commande du réservoir de carburant sous pression
113 30 Module de remorque
114 30 Module de remorque
115 20 Phare avant droit
116 30 Unité de commande de frein de stationnement
117 30 Tambour électromoteur réversible automatique (gauche).
118 5 Commutateur vidéo (VSW)
119 – –
120 5 Unité de gestion de l’alimentation
5 N20 : Régulateur de charge de la batterie auxiliaire.
121 20 Lecteur radio
122 30 Amplificateur audio
123 – –
124 5 Module vidéo
125 – –
126 10 Commande automatique de fermeture douce de la porte arrière droite
127 5 Changeur de DVD
128 5 Plateau de chargement sans fil ; Amplificateur d’antenne ;

Tapis.

129 15 Conception sonore active (ASD)
130 5 Activation automatique du hayon
131 5 Éclairage du coffre ; Bouton du hayon

à l’intérieur du hayon ;

Filtre acoustique.

132 5 Répartition latérale du couple sur l’essieu arrière ; Contrôle électronique de la hauteur de caisse.
133 5 Climatisation automatique pour l’habitacle
134 5 Système de verrouillage centralisé automatique de la porte conducteur
135 5 Générateur de gaz de sécurité de borne de batterie
136 – –
137 – –
138 – –
139 20 Fusible de remorque
140 20 Hayon ; Verrouillage du hayon.
141 – –
142 – –
143 10 Relais de radiateur
144 15 Unité de commande de réduction catalytique sélective (SCR)
145 5 Aide au stationnement ; Ventilateur Infotainment n° 2.
146 15 Clapet d’échappement électrique (n° 1, n° 2)
147 15 Unité de commande de réduction catalytique sélective (SCR)
148 5 Avertissement de changement de voie (SWW)
149 7.5 Phare avant droit
150 5 → 06.2016 : Électronique sans contact pour

l’évaluation de l’ouverture du hayon ;

Électronique de confort pour la charge.

7.5 07.2016 → : Électronique sans contact

pour l’évaluation de l’ouverture du hayon ;

Électronique de confort pour la charge ;

module fonctionnel du hayon.

151 5 HUB USB (prise USB n° 1 / n° 2, prise AUX-In)
152 5 Tambour électromoteur réversible automatique (gauche/droit).
153 15 Unité de commande de réduction catalytique sélective (SCR).
154 5 Caméra universelle (TRSVC) ; Caméra de recul.
155 10 Commande automatique de verrouillage de la porte passager.
156 10 Système de verrouillage automatique de la porte conducteur.
157 – –
158 10 Divertissement aux places arrière
159 5 Amplificateur audio, ventilateur Infotainment n° 2
160 20 Moteur de ventilateur pour l’habitacle
161 – –
162 20 Allume-cigare arrière (prise 12 V n° 1 et n° 2) ; Allume-cigare pour le coffre (prise 12 V).
163 30 Module de remorque
164 30 Module de chauffage du siège arrière droit
165 20 Contrôle de la pompe à carburant (EKPS)
166 30 Module de chauffage du siège arrière gauche
167 30 Commande automatique de verrouillage des portes.
Leggere  BMW Série 6 F06-F12-F13 (2011-2018) – Boîte à fusibles

Schéma des fusibles de l’habitacle

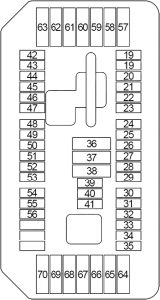

Schéma détaillé des fusibles de l'habitacle pour le module de hayon.
BMW X5 (F15) – schéma des fusibles – habitacle
N°
Ampérage [A] Description
19 5 Récepteur de télécommande
20 5 Centre de commande de la fonction de toit
21 5 Unité de commande de chauffage
22 7.5 Verrouillage des interrupteurs de porte conducteur ; Rétroviseur extérieur passager.
23 10 Électronique numérique du moteur (DME)
24 10 Contrôle électronique de la transmission
25 5 Touchbox, contrôleur iDrive
26 5 Haut-parleur extractible sur le tableau de bord ; interrupteur de chauffage du siège arrière

gauche/droit.

27 10 Verrouillage des valves de soutien lombaire conducteur/passager ; interrupteur de réglage du siège

latéral conducteur/passager.

28 5 Capteur de pluie / lumière / soleil / condensation ; Centre de commande de la fonction de toit ;

Éclairage du miroir de courtoisie.

29 15 Pompe à eau auxiliaire
30 10 Pompe de liquide de refroidissement pour radiateur d’air comprimé
31 5 Relais de coupure du ventilateur électrique
32 5 Boîte de transfert
33 5 N63, S63 : Pompe de liquide de refroidissement du turbocompresseur
5 N20 : Compresseur de climatisation (électrique) ; Chauffage auxiliaire électrique.
34 5 Gestion intégrée de la carrosserie (ICM)
35 5 Rétroviseur intérieur électrochrome
36 20 Bloc de fusibles central (connexion 12 V)
37 20 Allume-cigare avant (connexion 12 V)
38 20 Centre de commande de la fonction de toit
39 15 Phare gauche
40 – –
41 10 S63 : Pompe de liquide de refroidissement pour radiateur

d’air comprimé

10 N20 : Valve de coupure du liquide de refroidissement

de l’habitacle ;

Électronique des machines électriques (EME).

42 5 Contrôle électronique des amortisseurs ; Rétroviseur intérieur électrochrome.
43 5 Éclairage directionnel gauche et droit
44 7.5 Systèmes d’assistance au conducteur basés sur des caméras (KAFAS) :

Système de direction active.

45 5 Régulation active de la vitesse (ACC) ; Capteur automatique de recirculation d’air (AUC).
46 5 Unité d’entraînement de la calandre
5 B47, N47, N57 : Chauffage de la valve de dérivation du moteur ;

Unité d’entraînement de la calandre.

47 5 Module électronique de vision nocturne (NVE) ; Générateur de son du véhicule (VSG).
48 10 Centre de commutation de la colonne de direction
49 5 Capteur d’angle de braquage
5 N57D30T1 : Bouchon du réservoir

de liquide de refroidissement ;

Capteur d’angle de braquage.

50 5 Tableau de bord
51 – –
52 7.5 Tableau de bord
53 5 Éclairage de la boîte à gants ; Éclairage de la bande décorative ;

Éclairage des vide-poches de porte ;

Éclairage du panneau de porte ;

Éclairage du plancher avant gauche/droit.

54 10 Sélecteur de vitesses (GWS)
55 5 Servotronic (SVT) ; Assistance électrique

à la direction (EPS).

56 5 Gestion dynamique verticale (VDM)
57 20 Phare gauche
58 30 Contrôle dynamique de la stabilité (DSC)
59 40 Système de direction active
60 40 Étage de sortie du ventilateur
61 20 Contrôle électronique des amortisseurs
62 30 → 06.2016 : Gestion dynamique verticale (VDM).
20 07.2016 → : Gestion dynamique verticale (VDM).
63 30 Boîte de transfert (VTG)
64 30 Module de chauffage du siège passager
65 30 Module de chauffage du siège conducteur
66 20 Chauffage auxiliaire indépendant
67 30 Verrouillage des interrupteurs de réglage du siège conducteur ;

(sans module de siège (SMFA)) ;

Module de siège conducteur (SMFA).

68 30 Verrouillage des interrupteurs de réglage du siège passager ;

(sans module de siège (SMBF)) ;

Module de siège passager (SMBF).

69 20 Contrôle électronique de la transmission (EGS)
70 20 Réglage électrique de la colonne de direction
Leggere  BMW 6 F06 Gran Coupé (depuis 2010) – batteries

Schéma des fusibles de l’habitacle n° 2 (BDC – contrôleur de carrosserie)

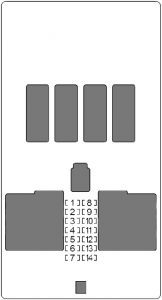

Schéma des fusibles de l'habitacle (BDC) pour le siège passager.
BMW X5 (F15) – schéma des fusibles – habitacle n° 2
Numéro
Ampérage [A] Description
1 30 Commande de vitre passager
2 30 Commande de vitre arrière côté conducteur
3 20 Verrouillage centralisé de la porte avant passager
4 30 Commande de vitre conducteur
5 30 Dégivrage de la lunette arrière
6 30 Commande de vitre arrière côté passager
7 20 Verrouillage centralisé de la porte conducteur
8 – –
9 5 Centre de commutation de la colonne de direction ; Groupe d’interrupteurs de phares ;

Objet de commande du système d’assistance

au conducteur avec interrupteur

de signal d’avertissement.

10 7.5 Phare gauche
11 7.5 Pré-fusible de diagnostic ; Système de chauffage / climatisation ;

Contrôle dynamique de la stabilité (DSC).

12 5 Cadre de communication télématique ; Module de serrures extérieures électroniques.
13 15 Klaxon (bas / haut)
14 – –

Schéma des fusibles du compartiment moteur

N°
Ampérage [A] Description
01 20 Capteur d’arbre à cames ; valve de régulation de la quantité de carburant ;

valve de régulation de la pression de la rampe ;

transducteur de pression de la valve de contrôle de la turbine ;

valve de commutation de la valve de dérivation

du compresseur basse pression (sauf USA) ;

valve de commutation auxiliaire

de la valve de dérivation du refroidisseur EGR (USA) ;

actionneur de pression pour la suralimentation (classe de puissance « T ») ;

Actionneur haute pression

de la suralimentation (VNT – classe de puissance « S ») ;

Actionneur haute pression

de la suralimentation n° 2 (VNT (N57D30S1)).

02 20 Sonde lambda avant catalyseur ; Débitmètre d’air massique à film chaud ;

Valve de commutation montée sur le moteur ;

Capteur d’oxygène après catalyseur, capteur de niveau d’huile ;

Valve de commutation de la valve de dérivation du refroidisseur EGR ;

Valve de commutation de la valve d’activation

du compresseur haute pression n° 2 ;

Transducteur de pression pour la valve d’étranglement des gaz d’échappement.

03 30 Électronique numérique diesel (DDE)
04 10 Capteur d’oxyde d’azote avant catalyseur SCR ; Système de refroidissement de la pompe de liquide de refroidissement EGR (→ 04.2014) ;

Valve de commutation pour le refroidissement EGR à basse température ;

Capteur de particules.

05 10 Transducteur de pression pour la valve Wastegate ; Valve de commutation de la valve de contrôle de la turbine ;

Relais de la pompe de liquide de refroidissement.

Tableau des fusibles (non remplaçable)

Tableau des fusibles non remplaçables, incluant le relais de pompe.
BMW X5 (F15) – schéma des fusibles – non remplaçable
N°
Ampérage [A] Description
01 25 Électronique numérique du moteur (DME) – démarrage
02 25 Électronique numérique du moteur (DME) – injecteur
03 15 Électronique numérique du moteur (DME) – injecteur
04 20 Électronique numérique du moteur (DME) – injecteur
05 40 Électronique numérique du moteur (DME) – Valvetronic
06 40 Électronique numérique du moteur (DME) – Valvetronic
07 – –
Relais
R1 Démarrage et injecteurs
R2 Valvetronic
R3 Électronique numérique du moteur (DME)

Schéma des fusibles du compartiment moteur (non remplaçables)

Schéma des fusibles du compartiment moteur, non remplaçables.
BMW X5 – (F15) – schéma des fusibles – compartiment moteur (non remplaçables)
N°
Ampérage [A] Description
400 125 Relais de coupure du ventilateur électrique
401 125 Assistance électromécanique à la direction (EPS)
402 100 Chauffage auxiliaire électrique
403 50 Chauffage du filtre à carburant

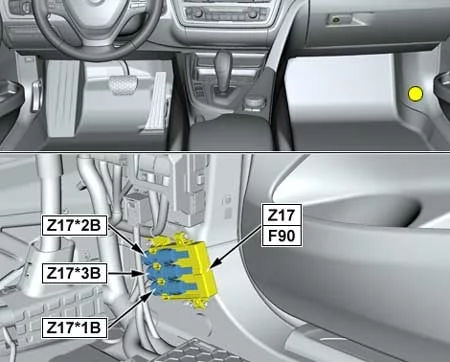

Bloc de cellules de fusibles (non remplaçable)

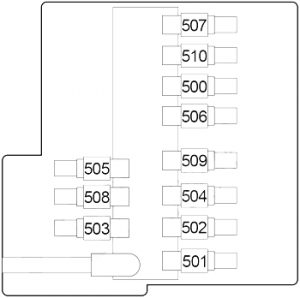

Bloc de cellules de fusibles non remplaçables, avec relais de pompe.

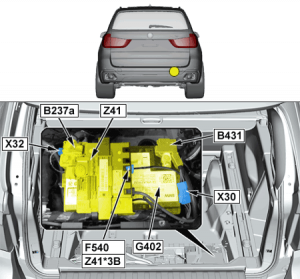

BMW X5 (F15) – schéma du cadre de fusibles – bloc de fusibles (non remplaçable)
Numéro
Ampérage [A] Description
500 50 Contrôleur de carrosserie (BDC)
501 125 Boîte de distribution arrière
502 150 Contrôle dynamique de la stabilité (DSC)
503 125 N63, S63, N20 : Module d’alimentation intégré
125 D47, N47, N57 : Relais principal de l’électronique numérique diesel (DDE)
504 125 Contrôleur de carrosserie (BDC)
505 50 Amplificateur audio
506 60 N55, N63, S53, B47, N47, N57 : Unité de commande d’alimentation (PCU)
60 N20 : Contrôleur de charge de la batterie auxiliaire
507 40 Chauffage auxiliaire électrique arrière droit
508 40 Contrôle du chauffage auxiliaire de la troisième rangée de sièges.
509 40 Contrôleur de carrosserie (BDC)
510 40 Chauffage auxiliaire électrique arrière gauche
Leggere  BMW Série 7 F01, F02, F03, F04 (2008-2015) – batterie
Deuxième vue du bloc de cellules de fusibles non remplaçables.
BMW X5 (F15) – schéma du tableau de fusibles – bloc de fusibles
N°
Ampérage [A] Description
90 50 Contrôle dynamique de la stabilité (DSC)
Troisième illustration du bloc de cellules de fusibles non remplaçables.
BMW X5 (F15) – schéma du tableau de fusibles – bloc de fusibles
N°
Ampérage [A] Description
540 5 Capteur intelligent de batterie auxiliaire

Schéma du tableau de distribution arrière n° 2 (options)

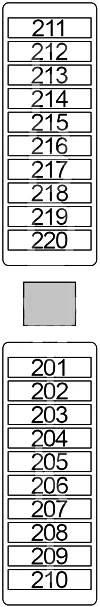

Schéma du tableau de distribution arrière n°2, avec options.
BMW X5 – (F15) – schéma du tableau de fusibles – schéma du tableau de distribution arrière n° 2
N°
Ampérage [A] Description
201 10 Unité de commande auxiliaire (SEC)
202 7.5 Unité de commande auxiliaire (SEC)
203 5 Unité de commande auxiliaire (SEC)
204 5 Unité de commande auxiliaire (SEC)
205 5 Module auxiliaire du groupe d’interrupteurs
206 5 Module audio supplémentaire
207 20 Module audio supplémentaire
208 5 Module audio supplémentaire
209 5 Module audio supplémentaire
210 5 Unité de commande auxiliaire (SEC)
211 20 Dégivrage du pare-brise avant
212 20 Dégivrage du pare-brise avant
213 15 Vitre latérale chauffante (avant gauche / droite)
214 5 Unité de commande auxiliaire
215 5 Unité de commande auxiliaire
216 5 Unité de commande auxiliaire
217 5 Module audio supplémentaire
218 5 Unité de commande auxiliaire
219 5 Module audio supplémentaire
220 5 Unité de commande auxiliaire

Supports de fusibles dans le coffre

Supports de fusibles dans le coffre, pour la pompe de liquide.
BMW X5 – (F15) – schéma du diagramme des fusibles – support de fusible du coffre
N°
Ampérage [A] Description
301 10 Unité de commande auxiliaire
302 5 Module auxiliaire du groupe d’interrupteurs
303 5 Module audio supplémentaire
304 5 Unité de commande auxiliaire (SEC)
311 30 Alimentation de la vitre
312 30 Alimentation de la vitre
313 30 Alimentation de la vitre
314 30 Alimentation de la vitre
615 5 Électronique pour véhicules électriques (EME)
612
Deuxième image des supports de fusibles situés dans le coffre.
BMW X5 – (F15) – schéma du tableau de fusibles – support de fusible du coffre
N°
Ampérage [A] Description
511 100 Fusible (sans batterie auxiliaire) : 301, 302, 303, 304, 311, 312, 313, 314.
100 Fusible (avec batterie auxiliaire) : 201, 202, 203, 204, 205, 206, 207, 208, 209, 210,

211, 212, 213, 214, 215, 216, 217, 218.

512 100 Fusible (sans batterie auxiliaire) : 301, 302, 303, 304, 311, 312, 313, 314.
100 Fusible (avec batterie auxiliaire) : 201, 202, 203, 204, 205, 206, 207, 208, 209, 210,

211, 212, 213, 214, 215, 216, 217, 218.

À propos de la BMW X5 F15 (2013-2018)

La BMW X5 F15, produite de 2013 à 2018, est la troisième génération du populaire SUV du constructeur allemand. Ce modèle se caractérise par un design élégant, un haut niveau de confort et des solutions technologiques avancées. La X5 F15 offre diverses options de motorisation, y compris des moteurs essence et diesel, ainsi qu’une version hybride. Parmi les moteurs les plus courants figurent le six cylindres en ligne de 3,0 litres et le V8 de 4,4 litres, qui offrent des performances puissantes et une consommation de carburant efficace. L’intérieur du véhicule est spacieux et luxueusement équipé, ce qui en fait un choix idéal pour les familles et les individus à la recherche d’une combinaison de performances et de confort.

Schéma de la boîte à fusibles de la BMW X5 F15

Cette page présente le schéma de la boîte à fusibles de la BMW X5 F15, indispensable pour l’entretien et les réparations corrects des systèmes électriques du véhicule. Dans ce modèle, la boîte à fusibles est située à plusieurs endroits, y compris sous le capot et à l’intérieur du véhicule, par exemple dans l’espace pour les pieds du passager. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important de connaître sa configuration et ses fonctions.

Lucas Moreau

Lucas Moreau

Je m'appelle Lucas Moreau et je suis passionné par l'automobile et les systèmes électriques des véhicules. Sur ce site, je partage des schémas de boîtes à fusibles et l'emplacement des relais pour aider les conducteurs à identifier rapidement les fusibles responsables d'un problème électrique. Mon objectif est de rendre ces informations simples, claires et accessibles à tous. 🚗
