BMW X1 I E84 (2011-2015) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la BMW X1 (E84) 2011-2015, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
BMW X1 I (E84) – schéma de la boîte à fusibles
Année de production : 2011, 2012, 2013, 2014, 2015.
Emplacement de la boîte à fusibles
- Ouvrez le tiroir.
- Dégagez l’amortisseur du support inférieur en le poussant vers l’avant, flèche 1.
- Déverrouillez le tiroir en appuyant sur les deux clips, flèches 2, et rabattez-le.
Les informations sur les fusibles se trouvent au dos du couvercle. Des fusibles de rechange sont disponibles en service.

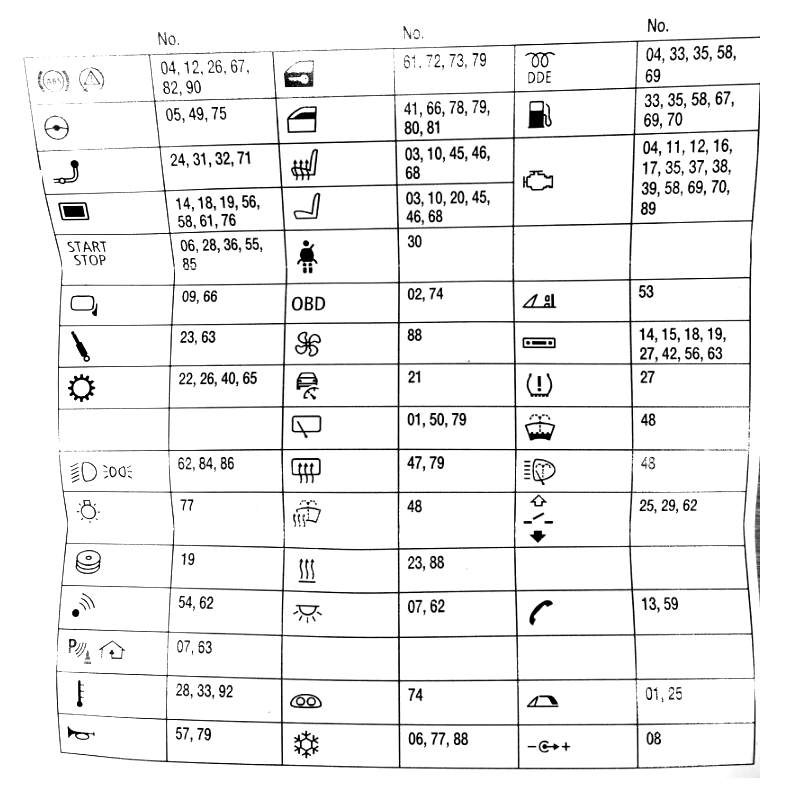

Symboles et numéros des fusibles
Les numéros de fusibles sont liés à la signification du fusible.
À la fin de l’article, vous trouverez la description de tous les symboles !
Schéma de la boîte à fusibles
| Numéro | Ampérage [A] |
|---|---|
| Numéro | Ampérage [A] |
| 1 | 20 |
| 2 | 15 |
| 3 | 20 |
| 4 | 10 |
| 5 | 10 |
| 6 | 5 |
| 7 | 5 |
| 8 | 20 |
| 9 | 5 |
| 10 | 5 |
| 11 | 20 |
| 12 | 15 |
| 13 | 10 |
| 14 | 15 |
| 15 | 20 |
| 16 | 10 |
| 17 | 10 |
| 18 | 10 |
| 19 | 5 |
| 20 | 10 |
| 21 | 10 |
| 22 | 15 |
| 23 | 20 |
| 24 | 15 |
| 25 | 20 |
| 26 | 5 |
| 27 | 5 |
| 28 | 5 |
| 29 | 5 |
| 30 | 10 |
| 31 | 30 |
| 32 | 30 |
| 33 | 40 |
| 34 | – |
| 35 | 30 |
| 36 | 40 |
| 37 | 30/10 |
| 38 | 30/15/10 |
| 39 | 30 |
| 40 | 30 |
| 41 | 30 |
| 42 | 40 |
| 43 | – |
| 44 | – |
| 45 | 30 |
| Numéro | Ampérage [A] |
|---|---|
| 46 | 30 |
| 47 | 30 |
| 48 | 30 |
| 49 | 40 |
| 50 | 30 |
| 51 | – |
| 52 | – |
| 53 | 10 |
| 54 | 7,5 |
| 55 | 5 |
| 56 | 20 |
| 57 | 15 |
| 58 | 5 |
| 59 | 5 |
| 60 | – |
| 61 | 5 |
| 62 | 7,5 |
| 63 | 5 |
| 64 | – |
| 65 | 10 |
| 66 | 7,5 |
| 67 | 20 |
| 68 | 20 |
| 69 | 10 |
| 70 | 20 |
| 71 | 20 |
| 72 | 15 |
| 73 | 20 |
| 74 | 5 |
| 75 | 5 |
| 76 | 5 |
| 77 | 10 |
| 78 | 30 |
| 79 | 30 |
| 80 | 30 |
| 81 | 30 |
| 82 | 30 |
| 83 | 20 |
| 84 | 40 |
| 85 | 30 |
| 86 | 40 |
| 87 | – |
| 88 | 40 |
| 89 | 40 |
| 90 | 40 |
| 91 | – |
| 92 | 50/60 |
Signification des symboles de fusibles BMW
| Symbole | Signification |
|---|---|
| Symbole | Signification |
 |
ABS ; Contrôle de traction. |
 |
Fonctions du volant |
 |
Module d’attelage/remorque |
 |
HUD |
 |
Système start/stop |
 |
Rétroviseurs électriques |
 |
Klaxon |
 |
Climatisation |
 |
Allume-cigare avant/arrière ; Prise de charge de la boîte à gants. |
 |
Sièges chauffants |
 |
Réglage du siège |
 |
Module de porte |
 |
Vitres électriques |
 |
OBD |
 |
Ventilateur |
 |
Régulateur de vitesse |
 |
Dégivrage de la lunette arrière |
| Symbole | Signification |
|---|---|
 |
Chauffage du liquide lave-glace |
 |
Chauffage |
 |
Éclairage intérieur |
 |
Compteur kilométrique |
 |
Ventilateur électrique |
 |
Phares principaux |
 |
Module d’éclairage |
 |
Changeur de CD |
 |
Alarme |
 |
Capteur de stationnement |
 |
Home Link (ouverture de porte de garage) |
 |
Suspension pneumatique (?) |
 |
Clignotant/DSC/SMG |
 |
Ceintures de sécurité |
 |
Pression des pneus |
 |
Buse de pulvérisation de vitre |
 |
Système de lave-phares |
 |
Toit ouvrant |
 |
Téléphone |
À propos de la BMW X1 I E84 (2011-2015)
La BMW X1 I E84, produite de 2011 à 2015, est un SUV compact qui allie élégance et praticité. Ce modèle est réputé pour son design dynamique et la qualité de son intérieur. La BMW X1 I E84 offre diverses options de motorisation, y compris des moteurs essence et diesel, qui garantissent performance et efficacité. Le véhicule est équipé de technologies modernes et de dispositifs de sécurité qui améliorent le confort et la sécurité de conduite. C’est un choix idéal pour ceux qui recherchent un véhicule fiable et élégant pour un usage quotidien.
Schéma de la boîte à fusibles BMW X1 I E84
Cette page présente le schéma de la boîte à fusibles pour la BMW X1 I E84, qui est essentiel pour l’identification et le remplacement des fusibles. Dans ce modèle, la boîte à fusibles se trouve généralement dans l’habitacle et dans le compartiment moteur. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de rechange de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est conçue pour assurer une protection optimale des circuits électriques du véhicule, il est donc important de suivre les procédures correctes lors de son entretien et du remplacement des fusibles.
