BMW Série 3 E90, E91, E92, E93 (2005-2013) – Boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles de la BMW Série 3 (E90, E91, E92, E93) 2005-2013, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
BMW Série 3 E90, E91, E92, E93 (2005-2013) description du schéma de la boîte à fusibles
Année de fabrication : 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013
Le fusible de l’allume-cigare (prise de courant) de la BMW Série 3 E90, E91, E92, E93 (2005-2010) est le fusible F30 dans la boîte à fusibles de la boîte à gants.

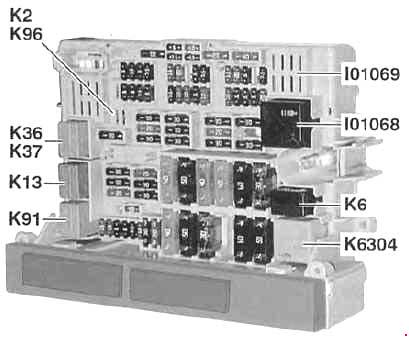

Derrière la boîte à gants (jusqu’au 03.2007)
| Numéro | Ampérage [A] | Description |
| F1 | – | – |
| F2 | 5 | Antenne |
| F3 | 20 | Chauffage du siège passager |
| F4 | 5 | Système d’accès au véhicule |
| F5 | 7,5 | Centre de commande des fonctions du toit |
| F6 | 15 | Module de commande de la transmission |
| F7 | 20 | Module de commande du chauffage auxiliaire. |
| F8 | 5 | Changeur CD |
| F9 | 10 | Régulateur de vitesse actif |
| F10 | – | – |
| F11 | 10 | Radio |
| F12 | 20 | Module de toit ouvrant de cabriolet ;
Centre de fonctions du toit (FZD). |
| F13 | 5 | Contrôleur iDrive |
| F14 | – | – |
| F15 | 5 | Capteur AUC |
| F 16 | 15 | Klaxon |
| F17 | 5 | Boîtier téléphonique extractible ; Émetteur téléphonique. |
| F18 | 5 | Changeur CD |
| F19 | 7,5 | Module de commande d’accès confort ; Modules de commande des poignées de porte extérieures
des portes avant ; Capteur de sirène et capteur d’inclinaison. |
| F20 | 5 | DSC ; Module de commande de la boîte à fusibles. |
| F21 | 7,5 | Ensemble de commutateurs de porte conducteur ; Rétroviseurs extérieurs. |
| F22 | 10 | Gestion de la dynamique longitudinale ; Haut-parleur de déverrouillage de l’attelage de remorque. |
| F23 | 10 | Tuner numérique ; Radio satellite. |
| F24 | 5 | Contrôle de la pression des pneus (RDC) |
| F25 | 10 | Modules de commande de la position des ceintures de sécurité avant. |
| F26 | 10 | Éclairage du sélecteur ; Boîtier téléphonique extractible ;
Émetteur téléphonique. |
| F27 | 5 | Ensemble de commutateurs de porte conducteur ; Émetteur téléphonique. |
| F28 | 5 | Centre de commande des fonctions du toit ; Contrôle de stationnement (PDC). |
| F29 | 5 | Capteur AUC ; Modules de chauffage des sièges avant. |
| F30 | 20 | Prise 12 V ; Allume-cigare avant. |
| F31 | 20 | CCC/M-ASK ; Radio. |
| F32 | 30 | Module de chauffage du siège conducteur ; Module de siège conducteur. |
| F33 | 30 | Commande du siège avant |
| F34 | 30 | Amplificateur audio |
| F35 | 30 | DSC |
| F36 | 30 | Module de plancher |
| F37 | 30 | Commande du siège conducteur |
| F38 | 30 | Module de commande de la boîte à fusibles |
| F39 | 30 | Essuie-glaces |
| F40 | 20 | Pompe à carburant (EKPS) |
| F41 | 30 | Module de plancher |
| F42 | 30 | Module de remorque |
| F43 | 30 | Pompe de lave-phares |
| F44 | 30 | Module de remorque |
| F45 | 40 | Système de direction active |
| F46 | 30 | Dégivreur de lunette arrière |
| F47 | 20 | Prise de remorque |
| F48 | 20 | Essuie-glace arrière et commande de lave-glace. |
| F49 | 30 | Chauffage du siège passager |
| F50 | 40 | Système de direction active |
| F51 | 50 | Système d’accès au véhicule |
| F52 | 50 | Module de plancher |
| F53 | 50 | Module de plancher |
| F54 | 60 | Distributeur de potentiel B+ |
| F55 | – | – |
| F56 | 15 | Verrouillage centralisé |
| F57 | 15 | Verrouillage centralisé |
| F58 | 5 | Ensemble de clignotants ; Prise OBD II. |
| F59 | 5 | Ensemble de commutateurs de colonne de direction. |
| F60 | 7,5 | Climatisation et chauffage |
| F61 | 5 | Éclairage du compartiment de chargement ; Affichage central d’informations ;
Éclairage de la boîte à gants ; Éclairage du coffre. |
| F61 | 30 | Commande de fenêtre |
| F63 | 30 | Commande de fenêtre |
| F64 | 30 | Commande de fenêtre |
| F65 | 40 | DSC |
| F66 | 50 | Chauffage de carburant (Diesel) |
| F67 | 50 | Étage de sortie du ventilateur |
| F68 | 50 | Relais de pompe à vide |
| F69 | 50 | Ventilateur de refroidissement moteur |
| F70 | 50 | Pompe d’injection d’air secondaire |
| F71 | 20 | Prise de remorque |
| F72 | – | – |
| F73 | – | – |
| F73 | – | – |
| F74 | – | – |
| F75 | – | – |
| F76 | – | – |
| F77 | 30 | Injecteurs de carburant ; Bobines d’allumage ;
Condensateur anti-parasite. |
| F78 | – | – |
| F79 | – | – |
| F80 | – | – |
| F81 | – | – |
| F82 | – | – |
| F83 | – | – |
| F84 | – | – |
| F85 | – | – |
| F86 | – | – |
| F87 | – | – |
| F88 | – | – |
| Relais | Description | |
| I01068 | Relais, borne 30g | |
| I01069 | Relais, borne 15 (sur carte PC) | |
| K2 | Relais de klaxon (sur carte PC) | |
| K6 | Relais de lave-phares | |
| K13 | Relais de dégivrage de lunette arrière | |
| K36 | Relais d’essuie-glace 1 | |
| K37 | Relais d’essuie-glace 2 | |
| K91 | Relais d’essuie-glace arrière (Sport Wagon). | |
| K6304 | Relais de pompe d’injection d’air secondaire. | |
Derrière le compartiment passager (03.2007 – 09.2007)
| Numéro | Ampérage [A] | Description |
| F1 | 10 | Module de commande de protection anti-retournement. |
| F2 | 5 | Ensemble de clignotants ; Connecteur OBD II. |
| F3 | 20 | Chauffage du siège passager |
| F4 | 5 | Système d’accès au véhicule |
| F5 | – | – |
| F6 | 15 | Module de commande de la transmission |
| F7 | 20 | Module de commande du chauffage additionnel |
| F8 | 20 | Amplificateur audio |
| F9 | 10 | Régulateur de vitesse actif |
| F10 | 15 | Module de remorque |
| F11 | 10 | Radio |
| F12 | 20 | Cabriolet commandé par le haut ou par le toit ouvrant ;
Centre de fonctions du toit (FZD). |
| F13 | 5 | Contrôleur iDrive ; Contrôle de la pression des pneus (RDC). |
| F14 | – | – |
| F15 | 5 | Capteur AUC |
| F 16 | 15 | Klaxon |
| F17 | 5 | Boîtier téléphonique amovible ; Émetteur téléphonique. |
| F18 | 5 | Remplacement : Antenne ;
Éclairage du levier de vitesses ; Non remplaçable : Rétroviseur électrochrome ; Éclairage du cadre de la transmission. |
| F19 | 7,5 | Capteur de sirène et capteur d’inclinaison |
| F20 | 5 | DSC ; Module de commande de la boîte à fusibles. |
| F21 | 7,5 | Ensemble de commutateurs de porte conducteur ; Rétroviseurs extérieurs. |
| F22 | 10 | Gestion de la dynamique longitudinale |
| F23 | 10 | Tuner numérique ; Radio satellite. |
| F24 | 5 | Convertisseur DC/DC ; Relais de désactivation du ventilateur. |
| F25 | 10 | Modules de commande de la position des ceintures de sécurité avant. |
| F26 | 10 | Boîtier téléphonique amovible ; Émetteur téléphonique. |
| F27 | 5 | Ensemble de commutateurs de porte conducteur ; Émetteur téléphonique. |
| F28 | 5 | Centre de commande des fonctions du toit ; Contrôle de stationnement (PDC). |
| F29 | 5 | Modules de chauffage des sièges avant |
| F30 | 20 | Prise 12 V ; Allume-cigare avant. |
| F31 | 20 | CCC/M-ASK |
| F32 | 30 | Module de siège conducteur |
| F33 | 5 | Module de commande d’accès confort ; Modules de commande des poignées de porte extérieures
des portes avant. |
| F34 | 5 | Changeur CD ; Antenne. |
| F35 | 30 | DSC |
| F36 | 30 | Module de plancher |
| F37 | 10 | Commande du siège avant |
| F38 | 30 | Module de commande de la boîte à fusibles |
| F39 | 30 | Essuie-glaces |
| F40 | 7,5 | Centre de commande des fonctions du toit |
| F41 | 30 | Module de plancher |
| F42 | 40 | Module de plancher |
| F43 | – | – |
| F44 | 30 | Module de remorque |
| F45 | 40 | Système de direction active |
| F46 | 30 | Dégivreur de lunette arrière |
| F47 | 20 | Prise de remorque |
| F48 | 20 | Pompe de lave-phares ; Essuie-glace arrière et
commande de lave-glace. |
| F49 | 30 | Module de siège passager |
| F50 | 10 | Module de commande moteur (ECM) |
| F51 | 40 | Système d’accès au véhicule |
| F52 | 20 | Chauffage du siège conducteur |
| F53 | 20 | Chauffage du siège passager |
| F54 | 30 | Module de remorque |
| F55 | – | – |
| F56 | 15 | Verrouillage centralisé |
| F57 | 15 | Verrouillage centralisé |
| F58 | 5 | Ensemble de clignotants Prise OBD II |
| F59 | 5 | Ensemble de commutateurs de colonne de direction |
| F60 | 5 | Affichage central d’informations |
| F61 | 10 | Éclairage du compartiment de chargement ; Affichage central d’informations ;
Éclairage de la boîte à gants ; Éclairage du coffre. |
| F62 | 30 | Commande de fenêtre |
| F63 | 30 | Commande de fenêtre |
| F64 | 30 | Commande de fenêtre |
| F65 | 10 | Éclairage du levier de vitesses ; Gestion de la dynamique longitudinale. |
| F66 | 50 | Chauffage de carburant (Diesel) |
| F67 | 40 | Étage de sortie du ventilateur |
| F68 | 40 | Module de plancher |
| F69 | 50 | Ventilateur de refroidissement moteur – 400 W |
| 60 | Ventilateur de refroidissement moteur – 600 W | |
| F70 | 40 | Pompe d’air secondaire |
| F71 | 20 | Prise de remorque |
| F72 | – | – |
| F73 | – | – |
| F74 | 10 | Module de commande moteur (ECM) ; Valve d’échappement ;
Module de diagnostic des fuites du réservoir de carburant ; Capteur d’oxyde d’azote. |
| F75 | 10 | Capteur EAC ; Ventilateur E-box ;
ECM ; Relais de pompe d’air secondaire. |
| F76 | 30 | Capteur de vilebrequin ; Valve de purge du réservoir de carburant ;
Capteur de débit massique d’air ; Capteur de niveau d’huile ; Régulateurs variables du collecteur d’admission ; Valve de contrôle de volume. |
| F77 | 30 | Injecteurs de carburant ; Bobines d’allumage ;
Condensateur anti-parasite de bobine d’allumage. |
| F78 | 30 | Capteurs d’arbre à cames ; Thermostat de liquide de refroidissement ;
Pompe électrique de liquide de refroidissement ; Module de commande moteur (ECM) ; Valves VANOS. |
| F79 | 30 | Chauffage du dégivreur de carter d’huile ;
Chauffage du capteur d’oxygène. |
| F80 | 40 | Sans turbocompresseur : Pompe électrique de liquide de refroidissement. |
| F81 | 30 | Module de remorque |
| F82 | – | – |
| F83 | 40 | Module de plancher |
| F84 | 30 | Pompe de lave-phares |
| F85 | – | – |
| F86 | – | – |
| F87 | – | – |
| F88 | 20 | Pompe à carburant (EKPS) |
À propos de la BMW 3 E90, E91, E92, E93 (2005-2013)
Les BMW Série 3 E90, E91, E92 et E93, produites entre 2005 et 2013, sont réputées pour leur élégance sportive et leurs excellentes qualités de conduite. Ces modèles se caractérisent par une direction précise et un haut niveau de confort. Diverses motorisations étaient disponibles, y compris des moteurs essence et diesel, offrant une large gamme de puissances pour répondre aux différents besoins des conducteurs. Le modèle E90 est la berline, l’E91 est le break, l’E92 est le coupé et l’E93 est le cabriolet, ce qui a rendu cette série très populaire auprès des amateurs d’automobiles recherchant une combinaison de style et de performance.
Schéma de la boîte à fusibles BMW 3 E90, E91, E92, E93
Cette page présente le schéma de la boîte à fusibles pour les modèles BMW 3 E90, E91, E92 et E93. La boîte à fusibles est généralement située dans la boîte à gants ou dans le coffre du véhicule, selon le modèle spécifique. Les diagrammes montrent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les systèmes électriques du véhicule. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir une vue d’ensemble de sa configuration et de son utilisation correcte.
