BMW X5 E70 (2007-2013) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la BMW X5 (E70) 2007-2013, des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
BMW X5 E70 (2007-2013) – schéma de la boîte à fusibles
Année de fabrication : 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Le fusible de l’allume-cigare (prise de courant) de la BMW X5 E70 est le fusible F111 et F113 dans la boîte à fusibles du coffre.
Schéma de la boîte à fusibles du tableau de bord
Situé sous la boîte à gants.

| Nr | Ampérage [A] | Description |
|---|---|---|
| 1 | Relais du moteur du compresseur d’amortisseur | |
| 2 | Relais d’essuie-glace arrière | |
| 3 | Relais du moteur d’essuie-glace avant | |
| F1 | 20A | – |
| F2 | 10 A | Moteur de verrouillage de la boîte à gants |
| F3 | 7,5A | – |
| F4 | 10 A | Module de commande du moteur (ECM) |
| F5 | 10 A | – |
| F6 | 10 A | – |
| F7 | 5A | – |
| F8 | 7,5A | – |
| F9 | 15A | Klaxon |
| F10 | 5A | – |
| F11 | 20A | – |
| F12 | 10 A | Module de commande de la fonction de la colonne de direction |
| F13 | 15A | Module de commande de transmission (TCM) |
| F14 | 10 A | |
| F15 | 10 A | Levier de vitesses |
| F 16 | 7,5A | Interrupteur de lève-vitre électrique |
| F17 | 7,5A | – |
| F18 | 7,5A | – |
| F19 | 5A | – |
| F20 | – | – |
| F21 | 30A | Lunette arrière chauffante |
| F22 | – | – |
| F23 | 40A | – |
| F24 | 40A | Direction active |
| F25 | 30A | – |
| F26 | 30A | Pompe de lave-phares |
| F27 | 15A | Verrouillage centralisé |
| F28 | 15A | Verrouillage centralisé |
| F29 | 40A | Vitres électriques arrière |
| F30 | 30A | Verrouillage centralisé |
| F31 | 40A | Vitres électriques arrière |
| F32 | 40A | Compresseur de suspension |
| F33 | 30A | – |
| F34 | 30A | – |
| F35 | 30A | Gestion moteur |
| F36 | 30A | Gestion moteur |
| F37 | 30A | Moteur d’essuie-glace arrière |
| F33 | 30A | – |
| F39 | 40A | – |
| F40 | 30A | Module de commande ABS |
| F41 | 7,5A | |
| F42 | 30A | Gestion moteur |
| F43 | 30A | Gestion moteur |
| F44 | 30A | Moteur d’essuie-glace avant |

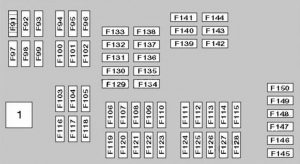

Coffre

| Nr | Ampérage [A] | Description |
|---|---|---|
| 1 | Relais de coupure de circuit | |
| F91 | 30A / 40A | – |
| F92 | 25A | Module de commande de la boîte à fusibles |
| F93 | 40A | – |
| F94 | 30A | (30A) Module de commande de frein du système de stationnement |
| F95 | 30A / 40A | – |
| F96 | 40A | – |
| F97 | 20A | – |
| F98 | 15A / 20A | – |
| F99 | 40A | (40A) Module de commande d’ouverture/fermeture du hayon |
| F100 | 20A | – |
| F101 | 30A | – |
| F102 | 30A | – |
| F103 | 30A | (30A) Amplificateur de sortie audio |
| F104 | – | – |
| F105 | 30A | – |
| F106 | 7,5A | – |
| F107 | 10 A | – |
| F108 | 5A | – |
| F109 | 10 A | Récepteur du système de navigation |
| F110 | 7,5A | – |
| F111 | 20A | Allume-cigare (source principale du cendrier) |
| F112 | 5A | – |
| F113 | 20A | Allume-cigare (console centrale de l’accoudoir) |
| F114 | 5A | – |
| F115 | – | – |
| F116 | 20A | Prise de remorque |
| F117 | 20A | – |
| F118 | 20A | – |
| F119 | 5A | Module de commande du système multimédia |
| F120 | 5A | Module de commande de suspension active |
| F121 | 5A | Module de commande d’ouverture/fermeture du hayon |
| F122 | – | – |
| F123 | – | – |
| F124 | 5A | Boîte à fusibles / schéma de relais de la console |
| F125 | 5A | Module de commande de la boîte de transfert |
| F126 | 5A | – |
| F127 | – | – |
| F128 | – | – |
| F129 | 5A | – |
| F130 | – | – |
| F131 | 5A | – |
| F132 | 7,5A | – |
| F133 | – | – |
| F134 | 5A | Module de commande de la fonction de la colonne de direction |
| F135 | 20A | Module de commande d’ouverture/fermeture du hayon |
| F136 | 5A | – |
| F137 | 5A | Système de navigation |
| F138 | – | – |
| F139 | 20A | – |
| F140 | 20A | Module de commande du théâtre marin, avant gauche |
| F141 | 20A | Module de commande de chauffage de siège, avant droit |
| F142 | 20A | Module de commande multimédia |
| F143 | 25A | Module de commande de remorque |
| F144 | 5A | Module de commande de remorque |
| F145 | 10 A | Moteur d’assistance à la fermeture de porte, avant droit |
| F146 | 10 A | Moteur d’assistance à la fermeture de porte, avant gauche |
| F147 | 10 A | Moteur d’assistance à la fermeture de porte, arrière gauche |
| F148 | 10 A | Moteur d’assistance à la fermeture de porte, arrière droit |
| F149 | 5A | Interrupteur multifonction de siège, avant gauche |
| F150 | 5A | Interrupteur multifonction de siège, avant droit |
Fusibles sur la batterie
Situé sur la batterie dans le coffre, sous le revêtement.

| Nr | Description |
|---|---|
| F171 | (100A) |
| F172 | (100A) |
| F173 | (250A) Bloc de fusibles sur le tableau de bord |
| F174 | – |
| F175 | – |
| F176 | (80A) Relais de contrôle de mouvement de valve |
Bloc avec relais et fusibles dans le compartiment moteur

| Nr | Description |
|---|---|
| 1 | Unité de commande électronique du moteur |
| 2 | Relais de contrôle de mouvement de valve |
| F1 | (40A) Relais de contrôle de mouvement de valve |
Certains relais peuvent également être situés sous le revêtement, dans le coffre. Par exemple, le relais de la pompe du compresseur, le relais de la pompe de l’amortisseur pneumatique.
Variantes de disposition des fusibles que vous trouverez près de la boîte à fusibles dans le coffre de votre voiture.
| Symbole | Numéro |
| |
4, 15, 19, 123 |
| 15, 24 | |
| 116, 143, 144 | |
| 6, 17, 18, 103, 107, 108, 109, 119, 127, 128, 132, 134, 142 | |
| 27, 28, 30, 124, 132, 135, 145, 146, 147, 148 | |
| 8, 106, 120 | |
| 13, 20, 92, 123, 125 | |
| 32, 107, 123 | |
![]() |
23, 33, 34, 96, 124 |
| 2, 19, 23, 33, 34, 96, 110, 124 | |
| 6, 142 | |
| 3, 5 | |
| 108, 114 | |
| 41 | |
| 9, 124 | |
| 16 | |
| 29, 31, 33, 34, 124 | |
| 100, 112, 139, 140, 141 | |
| 101, 102, 139, 140, 141, 149, 150 | |
| OBD | 130, 131 |
| 10, 94, 129 |
| 1, 17, 18, 41, 98, 126 | |
| 4 | |
| 37, 44 | |
| 21 | |
| 124 | |
| 11, 12, 17, 91, 93, 95, 98 | |
| 5, 19, 23, 33, 34, 96, 114 | |
| 14 | |
| 18, 131 | |
| 6, 17, 19, 41, 126 | |
| 4 | |
| 97, 105, 122 | |
| 4, 7, 35, 36, 38, 42, 43 | |
| 137, 142 | |
| 10, 39 | |
| 99, 121 | |
| 6, 103, 109, 129, 142 | |
| 7 | |
| 44 | |
| 26 | |
| 5, 117 | |
| 110, 113 | |
| 1, 134 | |
| 111, 113, 115, 118 |
À propos de la BMW X5 E70 (2007-2013)
La BMW X5 E70, produite de 2007 à 2013, est la deuxième génération du populaire SUV du constructeur allemand BMW. Ce modèle est réputé pour son intérieur luxueux, sa technologie avancée et ses moteurs puissants. L’E70 offre une variété d’options de motorisation, y compris des variantes essence et diesel, allant des unités six cylindres aux puissants moteurs huit cylindres. Grâce à son châssis sophistiqué et à sa transmission intégrale, la BMW X5 E70 est un véhicule idéal pour ceux qui recherchent une combinaison de confort, de performance et de capacité à affronter différents terrains.
Schéma de la boîte à fusibles de la BMW X5 E70
Cette page présente le schéma de la boîte à fusibles de la BMW X5 E70, essentiel pour un entretien correct et la résolution des problèmes du système électrique du véhicule. La boîte à fusibles de ce modèle est généralement située dans l’habitacle, sous le tableau de bord, et également dans le compartiment moteur. Les diagrammes indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des composants électriques du véhicule.
