BMW 535i – E34 (1991-1994) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la BMW 535i (E34) 1991-1994, des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
BMW 535i – E34 (1991-1994) – schéma de la boîte à fusibles
Année de fabrication : 1991, 1992, 1993, 1994.
Les fusibles de la prise allume-cigare (prises de courant) sur la BMW 535i – E34 sont le fusible n° 5 dans la boîte à fusibles avant.

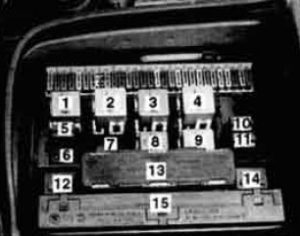

Bloc de distribution d’alimentation avant
Le bloc de fusibles est situé dans la partie inférieure du tableau de bord, côté conducteur.
| Numéro | Description |
| 1 | Connecteur de klaxon ; Téléphone |
| 2) | Relais du moteur de démarrage |
| 3) | Relais de décharge (borne R) |
| 4 | Relais de ventilateur |
| 5 | Relais de pompe de lave-glace |
| 6 | Relais d’alerte téléphonique |
| 7 | Relais ABS (par exemple 1994 · 95) |
| 8 | Relais de décharge (K 61) |
| 9 | Relais de décharge (K 15) |
| 10 | Relais de pompe à eau auxiliaire |
| 11 | Relais de klaxon |
| 12 | Relais de feux de détresse |
| 13 | Contrôle du module de gestion |
| 14 | Module de gestion des pannes |
| 15 | Module de gestion des lampes |

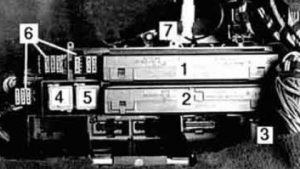

Boîte à fusibles de distribution d’alimentation arrière
La boîte à fusibles arrière est située sous le siège arrière et contient des fusibles auxiliaires, des relais et des modules de commande.
| Numéro | Description |
| 1 | Module de relais |
| 2) | Module général |
| 3) | Relais de déshumidificateur d’air arrière |
| 4 | Relais d’essuie-glace |
| 5 | Relais de protection d’alimentation électrique |
| 6 | Blocs de fusibles |
| 7 | Bloc de fusibles (1992 et plus tard) |
Boîte à fusibles (E-box)
La boîte à fusibles ou E-box est située dans le coin arrière droit du compartiment moteur.
| Numéro | Description |
| 1 | Module de commande ABS ou Slip (traction) |
| 2) | Module de commande DME |
| 3) | Module de régulateur de vitesse |
| 4 | Relais du système (principal) |
| 5 | Relais de pompe à carburant |
| 6 | Relais de chauffage de sonde à oxygène |
Carte de relais auxiliaire
La carte de relais auxiliaire est montée dans le coin avant gauche du compartiment moteur.
| Numéro | Description |
| 1 | Module de système de nettoyage des phares et de déshumidification (Canada) |
| 2) | Relais de vitesse normale |
| 3) | Relais de haute vitesse |
| 4 | Relais d’avertissement acoustique du téléphone |
| 5 | Relais de climatisation |
| 6 | Fusibles |
Emplacement du fusible
Les fusibles de 1 à 29 sont montés dans la boîte à fusibles de distribution d’alimentation avant. Les emplacements de fusibles supplémentaires comprennent la boîte de distribution d’alimentation arrière (fusibles n° 30-37 et n° 40-47) et le panneau de relais auxiliaires (fusibles n° 48, 49 ou n° 55-56).
| Numéro | Ampérage [A] | Description |
| 1 | 15 | ABS (voir aussi fusible 17) ; Contrôle du moniteur du tableau de bord (voir aussi fusibles 15, 17, 20, 29) ;
Moniteur de lampe (voir aussi fusibles 2, 3, 5, 7, 10, 11, 13, 14, 15) ; Feux de freinage ; Régulateur de vitesse (voir aussi fusible 17) ; Ordinateur de bord (voir aussi fusibles 17, 20) ; Contrôle électronique de l’accélérateur (EML) (voir aussi fusibles 17, 20) ; Contrôle électronique de la transmission (voir aussi fusibles 12, 17). |
| 2) | 7,5 | Injection de carburant (moteur M60 uniquement) ; Phares/feux de brouillard (voir aussi fusibles 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) ;
Moniteur de lampe (voir aussi fusibles 1, 3, 4, 5, 7, 10, 11, 13, 14, 15) ; Interrupteur de feux de détresse (voir aussi fusibles 3, 6, 13, 14) ; Unité de contrôle des pannes (voir aussi fusibles 6, 10, 11). |
| 3) | 7,5 | Phares/feux de brouillard (voir aussi fusibles 2, 5, 7, 10, 11, 13, 14, 24) ; Moniteur de lampe (voir aussi fusibles 1, 2, 4, 5, 7, 10, 11, 13, 14, 15) ;
Clignotants et feux de détresse (voir aussi fusibles 2, 6, 13, 14) ; Nettoyeur de phares (Canada) (voir aussi fusibles 4, 5, 17, 22, 24) ; Électronique de carrosserie (ZKE) (voir aussi fusibles 4, 5, 17, 24, 30, 47). |
| 4 | 7,5 | Feux de stationnement / arrière / habitacle (voir aussi fusibles 5, 15, 20) ; Moniteur de lampe (voir aussi fusibles 1, 2, 3, 5, 7, 10, 11, 13, 14, 15) ;
Rétroviseurs électriques (voir aussi fusibles 5, 12) ; Nettoyeur de phares (Canada) (voir aussi fusibles 3, 5, 17, 22, 24) ; Électronique de carrosserie (ZKE) (voir aussi fusibles 3, 5, 17, 24, 30, 47). |
| 5 | 10 | Phares / feux de brouillard (voir aussi fusibles 2, 3, 7, 10, 11, 13, 14) ; Nettoyeur de phares (Canada) (voir aussi fusibles 3, 4, 17, 22, 24) ;
Feux arrière et sous le capot (voir aussi fusibles 4, 15, 20) ; Éclairage de plaque d’immatriculation (voir aussi 15, 21) ; Éclairage de l’habitacle et de l’allume-cigare (voir aussi fusibles 18, 21, 26) ; Éclairage intérieur (voir aussi fusibles 17, 18, 20, 21) ; Moniteur de lampe (voir aussi fusibles 1, 2, 3, 4, 7, 10, 11, 13, 14, 15) ; Rétroviseurs électriques (voir aussi fusibles 4, 12) ; Électronique de carrosserie (ZKE) (voir aussi fusibles 3, 5, 17, 24, 30, 47). |
| 6 | 15 | Clignotants et feux de détresse (voir aussi fusibles 2, 3, 13, 14) ; Unité de contrôle des pannes (voir aussi fusibles 2, 10, 11). |
| 7 | 15 | Phares/feux de brouillard (voir aussi fusibles 2, 3, 5, 10, 11, 13, 14, 15) ; Moniteur de lampe (voir aussi fusibles 1, 2, 3, 4, 5, 10, 11, 13, 14) |
| 8 | 7,5 | – |
| 9 | 15 | Klaxon ; Contrôle de la climatisation (IHKR) (voir aussi fusibles 19, 20, 27, 29, 46) ;
Téléphone portable (voir aussi fusibles 18, 31) ; Ventilateur auxiliaire (voir aussi fusibles 25, 29). |
| 10 | 7,5 | Phares/feux de brouillard (voir aussi fusibles 2, 3, 5, 7, 11, 13, 14) ; Moniteur de lampe (voir aussi fusibles 1, 2, 3, 4, 5, 7, 11, 13, 14, 15) ;
Unité de contrôle des pannes (voir aussi fusibles 2, 10, 11). |
| 11 | 7,5 | Phares/feux de brouillard (voir aussi fusibles 2, 3, 5, 7, 10, 13, 14) ; Moniteur de lampe (voir aussi fusibles 1, 2, 3, 4, 5, 7, 10, 13, 14, 15) ;
Unité de contrôle des pannes (voir aussi fusibles 2, 10, 11). |
| 12 | 15 | Chauffage des buses de lave-glace avant ; Feux de recul ;
Rétroviseurs électriques ; Mémoires (voir aussi fusibles 16, 18, 42) ; Contrôle électronique de la transmission (voir aussi fusibles 1, 17). |
| 13 | 7,5 | Phares / feux de brouillard (voir aussi fusibles 2, 3, 5, 7, 10, 11, 14) ; Clignotants/feux de détresse (voir aussi fusibles 2, 3, 6, 14) ;
Moniteur de lampe (voir aussi fusibles 1, 2, 3, 4, 5, 7, 10, 11, 14, 15). |
| 14 | 7,5 | Phares / feux de brouillard (voir aussi fusibles 2, 3, 5, 7, 10, 11, 13, 37) ; Clignotants / feux de détresse (voir aussi fusibles 2, 3, 6, 13) ;
Moniteur de lampe (voir aussi fusibles 1, 2, 3, 4, 5, 7, 10, 11, 13, 15). |
| 15 | 7,5 | Feux de stationnement / arrière (voir aussi fusibles 4, 5, 20) ; Éclairage de plaque d’immatriculation (voir aussi fusibles 5, 21) ;
Feux de freinage (voir aussi fusible 1) ; Moniteur de lampe (voir aussi fusibles 1, 2, 3, 4, 5, 7, 10, 11, 13, 14). |
| 16 | 30 | Sièges chauffants ; Mémoires (voir aussi fusibles 12, 18, 42) ;
Support lombaire. |
| 17 | 7,5 | Injection de carburant (voir aussi fusible 23) ; Système de charge ;
Moteur de démarrage (?) ; Ventilateur de boîte à fusibles (voir aussi fusible 28) ; Contrôle électronique de la transmission (voir aussi fusibles 1, 12) ; ABSlTraction (voir aussi fusible 1) ; Chauffage de serrure de porte (voir aussi fusible 30) ; Commande de vitres (voir aussi fusibles 30, 31, 47) ; Toit ouvrant électrique (voir aussi fusibles 30, 31, 47) ; Nettoyeur de phares (Canada) (voir aussi fusibles 3, 4, 5, 22, 24) ; Tableau de bord et voyants (voir aussi fusibles 1, 17, 20, 29) ; Moniteur de lampe (voir aussi fusibles 2, 3, 4, 5, 7, 10, 11, 13, 14, 15) ; Feux de freinage (voir aussi fusible 15) ; Éclairage intérieur (voir aussi fusibles 5, 18, 21, 30, 44) ; Contrôle électronique de l’accélérateur (EML) (voir aussi fusibles 1, 20) ; Régulateur de vitesse (voir aussi fusible 1) ; Ordinateur de bord, Moniteur de lampe (voir aussi fusibles 1, 20) ; Module électronique central (ZKE) (voir aussi fusibles 3, 4, 5, 24, 30, 47). |
| 18 | 15 | Éclairage intérieur (voir aussi fusibles 5, 17, 21, 30, 44) ; Lumière de l’habitacle / allume-cigare (voir aussi fusibles 5, 21, 26) ;
Radio / lecteur CD (voir aussi fusible 41) ; Téléphone portable (voir aussi fusibles 9, 31) ; Mémoires (voir aussi fusibles 12, 16, 42) ; Système antivirus (Alpine) (voir aussi fusible 21) ; Télécommande. |
| 19 | 30 | Réglage intégré de la climatisation (IHKR) (voir aussi fusibles 9, 20, 27, 29, 46) |
| 20 | 7,5 | Tableau de bord / contrôle du moniteur (voir aussi fusibles 1, 17, 29) ; Feux de stationnement / arrière / habitacle (voir aussi fusibles 4, 5, 15) ;
Éclairage intérieur (voir aussi fusibles 5, 17, 18, 21, 30) Réglage intégré de la climatisation (IHKR) (voir aussi fusibles 9, 19, 27, 29, 46) ; Ordinateur de bord (voir aussi fusibles 1, 17) ; Contrôle électronique de l’accélérateur (EML) (voir aussi fusibles 1, 17). |
| 21 | 7,5 | Éclairage de plaque d’immatriculation (voir aussi fusibles 5, 15) ; Éclairage intérieur (voir aussi fusibles 5, 17, 18, 30, 44) ;
Lumière de l’habitacle / allume-cigare (voir aussi fusibles 5, 18, 26) ; Système antivirus (Alpine) (voir aussi fusible 18). |
| 22 | 30 | Contrôle de la pression d’essuie-glace avant (ADV) (voir aussi Fusibles 15, 44) ; Lave-phares (Canada) (voir aussi Fusibles 3, 4, 5, 17, 24). |
| 23 | 15 | Injection de carburant / pompe à carburant (voir aussi Fusible 17) |
| 24 | 10 | Système de nettoyage des phares (hors États-Unis) ; Contrôle des essuie-glaces avant (SWSI) (voir aussi Fusible 44) ;
Électronique de l’unité de commande centrale (ZKE) (voir aussi Fusibles 3, 4, 5, 17, 30, 47). |
| 25 | 30 | Ventilateur auxiliaire (voir aussi Fusible 29) |
| 26 | 30 | Éclairage du compartiment moteur / allume-cigare (voir aussi Fusibles 5, 18, 21) |
| 27 | 7,5 | Commande intégrée de la climatisation (IHKR) (voir aussi Fusibles 9, 19, 20, 29, 46) |
| 28 | 15 | Ventilateur E-box (également Fusible 17) ; Système de charge (voir aussi Fusible 17) ;
Chauffage de siège ; Chauffage de la lunette arrière ; Direction assistée (Servotronic). |
| 29 | 7,5 | Commande intégrée de la climatisation (IHKR) (voir aussi Fusibles 9, 19, 20, 24, 27, 46) ; Ventilateur auxiliaire (voir aussi Fusible 25) ;
Tableau de bord / voyants (voir aussi Fusibles 1, 17, 20). |
| 30 | 7,5 | Chauffage de serrure de porte (voir aussi Fusible 17) ; Verrouillage centralisé (voir aussi Fusibles 31, 47) ;
Commande de vitres (voir aussi Fusibles 17, 31, 47) ; Toit ouvrant électrique (voir aussi Fusibles 17, 31, 47) ; Module électronique central (ZKE) (voir aussi Fusibles 3, 4, 5, 17, 24, 47) ; Éclairage intérieur (voir aussi Fusibles 5, 17, 18, 20, 21). |
| 31 | 7,5 | Verrouillage centralisé (voir aussi Fusibles 30, 47) ; Commande de vitres (voir aussi Fusibles 17, 30, 47) ;
Toit ouvrant électrique (voir aussi Fusibles 17, 30, 47) ; Téléphone portable (voir aussi Fusibles 9, 18). |
| 32 | 7,5 | – |
| 34 | 20 | Réglage électrique de la colonne de direction |
| 35 | 30 | Verrouillage centralisé |
| 37 | 20 | Contrôle des essuie-glaces / lave-glace arrière (Touring) |
| 40 | 15 | – |
| 41 | 30 | Radio / lecteur CD (voir aussi Fusible 18) ; Sièges chauffants. |
| 42 | 30 | Sièges électriques (voir aussi Fusible 43) ; Mémoires (voir aussi Fusibles 12, 16, 18). |
| 43 | 30 | Sièges électriques (voir aussi Fusible 42) |
| 44 | 30 | Contrôle des essuie-glaces avant (SWS) (voir aussi Fusible 24) ; Contrôle de la pression des essuie-glaces (SWS) (voir aussi Fusibles 15, 22). |
| 46 | 30 | Commande intégrée de la climatisation (IHKR) (voir aussi Fusibles 9, 19, 20, 27, 29) |
| 47 | 30 | Électronique de carrosserie (ZKE) (voir aussi Fusibles 3, 4, 5, 17, 24, 30) ; Toit ouvrant électrique (voir aussi Fusibles 17, 30, 31) ;
Commande de vitres (voir aussi Fusibles 17, 30, 31) ; Verrouillage centralisé (voir aussi Fusibles 30, 31). |
| 48 | 15 | – |
| 49 | – | – |
