BMW 540i – E34 (1991-1994) – boîte à fusibles

V tomto článku nájdete diagramy poistkovej skrinky BMW 540i (E34) 1991-1994, získate informácie o polohe panelov poistiek vnútri auta a naučíte sa priradenie každej poistky (rozloženie poistiek).

BMW 540i – E34 (1991-1994) – schéma poistkovej skrinky

Rok výroby: 1991, 1992, 1993, 1994

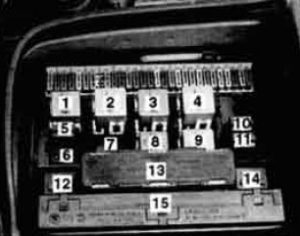

Poistková skrinka napájania vpredu

Blok poistiek sa nachádza v dolnej časti palubnej dosky na strane vodiča.

Poistky	Použitie
1	Konektor pre klaksón / telefón
2)	Relé motorčeka na štartovanie
3)	Relé vyprázdnenia (terminál R)
4	Relé ventilátora
5	Relé čerpadla ostrekovača
6	Relé telefonického upozornenia
7	Relé ABS (napr. 1994 · 95)
8	Relé vyprázdnenia (K 61)
9	Relé vyprázdnenia (K 15)
10	Relé čerpadla pomocnej vody
11	Relé klaksónu
12	Relé núdzových svetiel
13	Kontroluje modul riadenia
14	Modul riadenia porúch
15	Modul riadenia lampy

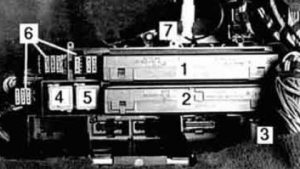

Poistková skrinka napájania zadná

Zadná poistková skrinka sa nachádza pod vankúšom zadného sedadla a obsahuje pomocné poistky. relé. a moduly riadenia.

Poistka	Využitie
1	Modul relé
2)	Všeobecný modul
3)	Relé odvlhčovača vzduchu vzadu
4	Relé stieračov
5	Relé ochrany elektrického napájania
6	Bloky poistiek
7	Blok poistiek (1992 a neskôr)

Poistková skrinka (E-box)

Poistková skrinka alebo skrinka E · box sa nachádza v pravom zadnom rohu motorového priestoru.

Poistka	Využitie
1	Modul riadenia ABS alebo Slip (trakcia)
2)	Modul riadenia DME
3)	Modul tempomatu
4	Relé systému (hlavné)
5	Relé čerpadla paliva
6	Relé ohrievača senzora kyslíka

Pomocný panel relé

Pomocný panel relé je namontovaný v prednom ľavom rohu motorového priestoru.

Poistka	Využitie
1	Modul systému čistenia svetlometov / hmlových svetiel (Kanada)
2)	Relé normálnej rýchlosti
3)	Relé vysokej rýchlosti
4	Relé zvukového upozornenia telefónu
5	Relé klimatizácie
6	Poistky

Poloha poistky

Poistky od 1 do 29 sú namontované v poistkovej skrinke predného rozvodu napájania. Ďalšie polohy poistiek zahŕňajú poistkovú skrinku zadného rozvodu napájania (poistky č. 30-37 a č. 40-47) a panel relé pomocných zariadení (poistky č. 48, 49 alebo č. 55-56).

Poistka	Prúd [A]	Systém ABS rozbitia (pozri aj poistku 17) Kontrola kontrolného prístroja (pozri aj poistky 15, 17, 20, 29) Monitor lampy (pozri aj poistky 2, 3, 5, 7, 10, 11, 13, 14, 15) Brzdové svetlá Tempomat (pozri aj poistku 17) Palubný počítač (pozri aj poistky 17, 20) Elektronická kontrola škrtacej klapky (EML) (pozri aj poistky 17, 20) Elektronická kontrola prevodovky (pozri aj poistku 12, 17)
2)	7,5	Vstrekovanie paliva (len motor M60) Svetlomety / hmlové svetlá (pozri aj poistky 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) Monitor lampy (pozri aj poistky 1, 3, 4, 5, 7, 10, 11, 13, 14, 15) Zapni núdzové svetlá (pozri aj poistky 3, 6, 13, 14) Modul kontroly poruchy (pozri aj poistky 6, 10, 11)
3)	7,5	Svetlomety / hmlové svetlá (pozri aj poistky 2, 5, 7, 10, 11, 13, 14, 24) Monitor lampy (pozri aj poistky 1, 2, 4, 5, 7, 10, 11, 13, 14, 15) Smerovky / núdzové svetlá (pozri aj poistky 2, 6, 13, 14) Striekací systém svetlometov (Kanada) (pozri aj poistky 4, 5, 17, 22, 24) Elektronika karosérie (ZKE) (pozri aj poistky 4, 5, 17, 24, 30, 47)
4	7,5	Svetlá na pozíciu / zadné / pre kabínu (pozri aj poistky 5, 15, 20) Monitor lampy (pozri aj poistky 1, 2, 3, 5, 7, 10, 11, 13, 14, 15) Elektrické zrkadlá (pozri aj poistky 5, 12) Striekací systém svetlometov (Kanada) (pozri aj poistky 3, 5, 17, 22, 24) Elektronika karosérie (ZKE) (pozri aj poistky 3, 5, 17, 24, 30, 47)
5	10	Svetlomety / hmlové svetlá (pozri aj poistky 2, 3, 7, 10, 11, 13, 14) Striekací systém svetlometov (Kanada) (pozri aj poistky 3, 4, 17, 22, 24) Parkovacie svetlá / pod kapotou (pozri aj poistky 4, 15, 20) Osvetlenie registračnej značky / batožinového priestoru (pozri aj 15, 21) Osvetlenie odkladacej schránky Zapaľovač (pozri aj poistky 18, 21, 26) vnútorné osvetlenie (pozri aj poistky 17, 18, 20, 21) Monitor lampy (pozri aj poistky 1, 2, 3, 4, 7, 10, 11, 13, 14, 15) Elektrické zrkadlá (pozri aj poistky 4, 12) Elektronika karosérie (ZKE) (pozri aj poistky 3, 5, 17, 24, 30, 47)
6	15	Smerovky / núdzové svetlá (pozri aj poistky 2, 3, 13, 14) Modul kontroly poruchy (pozri aj poistky 2, 10, 11)
7	15	Svetlomety / hmlové svetlá (pozri aj poistky 2, 3, 5, 10, 11, 13, 14, 15) Monitor lampy (pozri aj poistky 1, 2, 3, 4, 5, 10, 11, 13, 14)
8	7,5	–
9	15	Klaksón Integrované regulovanie klimatizácie (IHKR) (pozri aj poistky 19, 20, 27, 29, 46) Mobilný telefón (pozri aj poistky 18, 31) Pomocný ventilátor (pozri aj poistky 25, 29)
10	7,5	Svetlomety / hmlové svetlá (pozri aj poistky 2, 3, 5, 7, 11, 13, 14) Monitor lampy (pozri aj poistky 1, 2, 3, 4, 5, 7, 11, 13, 14, 15) Modul kontroly poruchy (pozri aj poistky 2, 10, 11)
11	7,5	Svetlomety / hmlové svetlá (pozri aj poistky 2, 3, 5, 7, 10, 13, 14) Monitor lampy (pozri aj poistky 1, 2, 3, 4, 5, 7 10, 13, 14, 15) Modul kontroly poruchy (pozri aj poistky 2, 10, 11)
12	15	Ohrievače trysiek predných stieračov Rezervné svetlá Elektrické zrkadlá Pamäťové polohy (pozri aj poistky 16, 18, 42) Elektronická kontrola prevodovky (pozri aj poistku 1, 17)
13	7,5	Svetlomety / hmlové svetlá (pozri aj poistky 2, 3, 5, 7, 10, 11, 14) Smerovky / núdzové svetlá (pozri aj poistky 2, 3, 6, 14) Monitor lampy (pozri aj poistky 1, 2, 3, 4, 5, 7, 10, 11, 14, 15)
14	7,5	Svetlomety / hmlové svetlá (pozri aj poistky 2, 3, 5, 7, 10, 11, 13, 37) Smerovky / núdzové svetlá (pozri aj poistky 2, 3, 6, 13) Monitor lampy (pozri aj poistky 1, 2, 3, 4, 5, 7, 10, 11, 13, 15)
15	7,5	Svetlá na pozíciu / zadné / pre kabínu (pozri aj poistky 4, 5, 20) Osvetlenie registračnej značky / batožinového priestoru (pozri aj poistky 5, 21) Brzdové svetlá (pozri aj poistku 1) Monitor lampy (pozri aj poistky 1, 2, 3, 4, 5, 7, 10, 11, 13, 14)
16	30	Vyhrievané sedadlá Pamäťové polohy (pozri aj poistky 12, 18, 42) Bedrová opierka
17	7,5	Vstrekovanie paliva (pozri aj poistku 23) Systém nabíjania Štartovanie Ventilátor poistkovej skrinky (pozri aj poistku 28) Elektronická kontrola prevodovky (pozri aj poistky 1, 12) ABSlTraction (pozri aj poistku 1) Vyhrievanie zámku dverí (pozri aj poistku 30) Ovládanie okien (pozri aj poistky 30, 31, 47) Elektrický strešný okno (pozri aj poistky 30, 31, 47) Striekací systém svetlometov (Kanada) (pozri aj poistky 3, 4, 5, 22, 24) Prístrojová doska / kontrola kontroly (pozri aj poistky 1, 17, 20, 29) Monitor lampy (pozri aj poistky 2, 3, 4, 5, 7, 10, 11, 13, 14, 15) Brzdové svetlá (pozri aj poistku 15) Vnútorné osvetlenie (pozri aj poistky 5, 18, 21, 30, 44) Elektronická kontrola škrtacej klapky (EML) (pozri aj poistky 1, 20) Tempomat (pozri aj poistku 1) Palubný počítač Monitor lampy (pozri aj poistky 1, 20) Elektronika centrálnej elektroniky (ZKE) (pozri aj poistky 3, 4, 5, 24, 30, 47)
22	30	Kontrola tlaku stierača (ADV) (pozri aj Poistky 15, 44) Striekací systém svetlometov (Kanada) (pozri aj Poistky 3, 4, 5, 17, 24)
23	15	Vstrekovanie paliva / palivové čerpadlo (pozri aj Poistku 17)
24	10	Systém čistenia svetlometov (mimo USA) Kontrola predných stieračov (SWSI (pozri aj Poistku 44) Elektronika centrálnej karosérie (ZKE) (pozri aj Poistky 3, 4, 5, 17, 30, 47)
25	30	Pomocný ventilátor (pozri aj Poistku 29)
26	30	Osvetlenie odkladacej schránky / zapaľovač cigariet (pozri aj Poistky 5, 18, 21)
27	7,5	Integrované riadenie klimatizácie (IHKR) (pozri aj Poistky 9, 19, 20, 29, 46)
28	15	E · ventilátor poistkovej skrinky (aj Poistka 17) Systém nabíjania (pozri aj Poistku 17) Vyhrievanie predného sedadla Vyhrievané zadné okno Posilňovač riadenia (Servotronic)
29	7,5	Integrované riadenie klimatizácie (IHKR) (pozri aj Poistky 9, 19, 20, 24, 27, 46) Pomocný ventilátor (pozri aj Poistku 25) Štyri prístroje / kontrola (pozri aj Poistky 1, 17, 20)
30	7,5	Vyhrievanie zámku dverí (pozri aj Poistku 17) Centrálne zamykanie (pozri aj Poistku 31, 47) Ovládanie okien (pozri aj Poistku 17, 31, 47) Elektrický strešný okno (pozri aj Poistky 17, 31, 47) Elektronika centrálnej elektroniky (ZKE) (pozri aj Poistky 3, 4, 5, 17, 24, 47) Vnútorné osvetlenie (pozri aj Poistky 5, 17, 18, 20, 21)
31	7,5	Centrálne zamykanie (pozri aj Poistky 30, 47) Ovládanie okien (pozri aj Poistky 17, 30, 47) Elektrický strešný okno (pozri aj Poistky 17, 30, 47) Mobilný telefón (pozri aj Poistky 9, 18)
32	7,5	–
34	20	Elektrické nastavenie stĺpika riadenia
35	30	Centrálne zamykanie
37	20	Kontrola stieračov / striekacích systémov zadného okna (Touring)
40	15	–
41	30	Rádio / CD prehrávač (pozri aj Poistku 18) Vyhrievané sedadlá
42	30	Elektrické sedadlá (pozri aj Poistku 43) Pamäťové polohy (pozri aj Poistky 12, 16, 18)
43	30	Elektrické sedadlá (pozri aj Poistku 42)
44	30	Kontrola predných stieračov (SWS) (pozri aj Poistku 24) Kontrola tlaku stieračov (SWS) (pozri aj Poistku 15, 22)
46	30	Integrované riadenie klimatizácie (IHKR) (pozri aj Poistky 9, 19, 20, 27, 29)
47	30	Elektronika karosérie (ZKE) (pozri aj Poistky 3, 4, 5, 17, 24, 30) Elektrický strešný okno (pozri aj Poistky 17, 30, 31) Ovládanie okien (pozri aj Poistky 17, 30, 31) Centrálne zamykanie (pozri aj Poistky 30, 31)
48	15	–
49	–	–

À propos de la BMW 540i – E34 (1991-1994)

La BMW 540i – E34, produite de 1991 à 1994, fait partie de la troisième génération de la Série 5, caractérisée par un design élégant et une technologie avancée pour son époque. Ce modèle était équipé d’un puissant moteur V8 de 4,0 litres, offrant des performances et une dynamique de conduite exceptionnelles. La BMW 540i est devenue populaire parmi les passionnés pour sa combinaison de luxe, de caractère sportif et de fiabilité. L’intérieur du véhicule offrait des sièges confortables et des matériaux de qualité, contribuant à une sensation générale de haut de gamme. Grâce à sa construction robuste et à ses technologies innovantes, ce modèle est devenu une icône parmi les véhicules de sa catégorie.

Schéma de la boîte à fusibles de la BMW 540i – E34

Cette page présente le schéma de la boîte à fusibles de la BMW 540i – E34, essentiel au bon fonctionnement des systèmes électriques du véhicule. La boîte à fusibles de ce modèle est généralement située dans le compartiment moteur et à l’intérieur du véhicule, ce qui permet un accès facile lors du remplacement des fusibles. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants protégés, ce qui est important pour maintenir la sécurité et la fonctionnalité du véhicule. Lors du remplacement des fusibles, il est toujours nécessaire d’utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la protection des circuits électriques et garantit que tous les composants du véhicule fonctionnent correctement.
