BMW 7 E23 (1977-1987) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la BMW Série 7 (E23) 1977-1987, des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
BMW 7 E23 (1977-1987) – schéma des fusibles
Année de fabrication : 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987.
Le fusible de l’allume-cigare (prise de courant) dans la Volkswagen Amarok est le fusible 4 dans la boîte à fusibles.

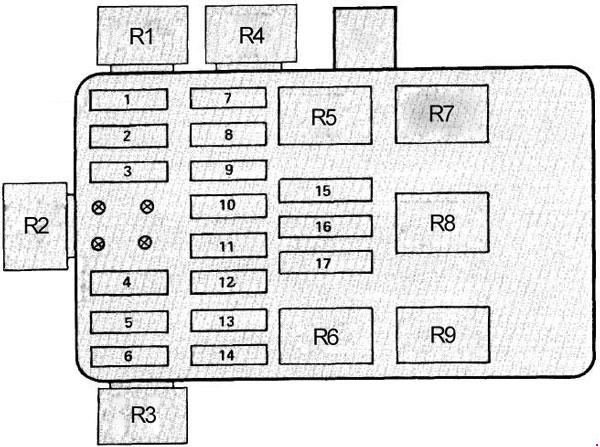

Boîte à fusibles (jusqu’à 1982)
| Fusible | Ampérage [A] | Description |
| 1 | 15 | Courant de carburant / contrôle des vapeurs de carburant Contrôle du régime de ralenti |
| 2 | 8 | Phares (côté droit feux de croisement) |
| 3 | 8 | Phares (feux de croisement gauche) |
| 4 | 25 | Allume-cigares |
| 5 | 8 | Contrôle actif Charge automatique Batterie Clignotants Verrouillage centralisé Lumière de la boîte à gants Chauffage du capot Verrouillage des portes avec chauffage Avertissement clé de contact / avertissement ceinture de sécurité Lumières intérieures Lumières : avertissement de virage / danger Ordinateur de bord Radio / alimentation Antenne Lumière du coffre |
| 6 | 8 | Contrôle actif Feux de détresse / feux de recul Avertissement plaquettes de frein Régulateur de vitesse Lumières du tableau de bord Clignotants Réglage du régime de ralenti Lumières intérieures Rétroviseurs électriques Alimentation des vitres Avertissement ceinture de sécurité Avertissement tachymètre |
| 7 | 8 | Phares (feux de route gauche, droit) |
| 8 | 8 | Phares (feux de route gauche, droit) |
| 9 | 8 | Contrôle actif Lumières du tableau de bord Lumières : Stationnement avant / Arrière / Sous le capot Lumières : Marqueur arrière / Plaque d’immatriculation |
| 10 | 8 | Lumières de contrôle Contrôle actif : stationnement avant / arrière |
| 11 | 16 | Contrôle actif klaxon de contrôle Lumières : essuie-glace / lave-glace avec avertissement de virage / danger |
| 12 | 8 | Radio avec contrôle actif / Feux stop antenne d’alimentation / Avertissements du régulateur de vitesse |
| 13 | 25 | Déshumidificateur arrière / toit ouvrant |
| 14 | 25 | Chauffage-climatisation à risque Pompe auxiliaire ventilateur |
| 15 | 8 | Feux de brouillard (droit) |
| 16 | 8 | Feux de brouillard (gauche) |
| 17 | 25 | Ventilateur auxiliaire |
| Relais | ||
| R1 | Relais de la pompe à carburant | |
| R2 | Relais du ventilateur auxiliaire (vitesse 1) | |
| R3 | Relais de contrôle des phares avec feux de croisement | |
| R4 | Relais de la vanne de décharge | |
| R5 | Relais des phares avec feux de route | |
| R6 | Relais du klaxon | |
| R7 | Relais des phares avec feux de croisement | |
| R8 | Relais du feu de brouillard | |
| R9 | Relais de décharge | |
| Ampérage [A] | Circuits protégés | |
| Fusibles des ventilateurs auxiliaires (2) | 25 | Ventilateur auxiliaire |
Sous la ligne, à gauche du tableau de bord
| Ampérage [A] | Circuits protégés | |
| Interrupteur de vitre électrique | 25 | Vitres électriques |
| Ampérage [A] | Circuits protégés | |
| Radio branchée | 25 | Radio |

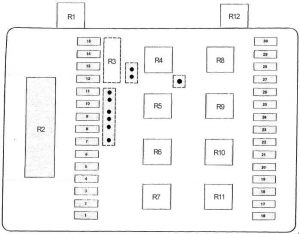

Boîte à fusibles (à partir de 1982)
| Fusible | Valeur en ampères [A] | Description |
| 1 | 15 | Phares (feux de route gauche, feux de croisement droit) |
| 2 | 15 | Phares (feux de route droit, feux de croisement gauche) |
| 3 | 15 | Ventilateur auxiliaire 91 °C (196 °F) |
| 4 | 15 | Éclairage : avertissement de virage / danger |
| 5 | 30 | Essuie-glace / lave-glace, chauffages des gicleurs de lave-glace avant |
| 6 | 7,5 | Contrôle actif, feux stop / régulateur de vitesse / éclairage de carte |
| 7 | 15 | Klaxon |
| 8 | – | – |
| 9 | 15 | Feux de recul, contrôle du carburant (équipement électrique du moteur) |
| 10 | 7,5 | Contrôle actif, ordinateur de bord, radio (fusible radio), avertissements |
| 11 | 15 | Alimentation en carburant (pompe à carburant principale et auxiliaire) |
| 12 | 7,5 | Contrôle actif, ordinateur de bord, radio (fusible radio), avertissements |
| 13 | 7,5 | Phares (feux de croisement gauche) |
| 14 | 7,5 | Phares (feux de croisement droit) |
| 15 | – | – |
| 16 | 30 | Ventilateur auxiliaire, pompe à vide, chauffage / climatisation |
| 17 | 15 | Chauffage / Climatisation, éclairage intérieur, rétroviseurs électriques, vitres électriques, avertissement ceinture de sécurité, feux stop / régulateur de vitesse, chauffages de pare-brise |
| 18 | 30 | Ventilateur auxiliaire 99 °C (210 °F) |
| 19 | 30 | Toit ouvrant, sièges chauffants |
| 20 | 30 | Déshumidificateur |
| 21 | 7,5 | Contrôle actif, charge automatique de la batterie, avertissements, éclairage de la boîte à gants, éclairage intérieur, ordinateur de bord, radio, indicateur d’intervalles d’entretien, éclairage du coffre, avertissement ceinture de sécurité, mémoire, horloge |
| 22 | 7,5 | Contrôle actif, éclairage : stationnement avant / arrière |
| 23 | 7,5 | Contrôle actif, déshumidificateur arrière, Éclairage : Stationnement avant / Arrière Sous le capot, Éclairage : Pare-soleil / Tableau de bord, Éclairage : Marqueur arrière, Éclairage : virage / urgence, feux moteur, tableau |
| 24 | 15 | Éclairage : avertissement de virage / danger, indicateur de porte ouverte |
| 25 | – | – |
| 26 | 30 | Sièges électriques, vitres électriques |
| 27 | 30 | Verrouillage centralisé, verrouillage des portes chauffantes, ordinateur de bord, alarme antivol |
| 28 | 30 | Allume-cigare, antenne d’alimentation (fusible radio) |
| 29 | 7,5 | Feux de brouillard (côté gauche du feu de brouillard) |
| 30 | 7,5 | Feux de brouillard (côté droit du feu de brouillard) |
| 32 | 30 | Fusible accessoire (non utilisé) |
| 33 | 30 | Fusible accessoire (non utilisé) |
| Relais | ||
| R1 | Relais de la pompe à carburant | |
| R2 | Unité de commande des essuie-glaces | |
| R3 | Relais de commande des phares avec feux de croisement | |
| R4 | Relais des phares avec feux de croisement | |
| R5 | Relais des phares avec feux de route | |
| R6 | Relais du klaxon | |
| R7 | Relais du ventilateur auxiliaire (vitesse 1) | |
| R8 | Relais du feu de brouillard | |
| R9 | Relais de décharge (déshumidificateur arrière, toit électrique, siège chauffant) | |
| R10 | Relais du ventilateur auxiliaire (vitesse 2) | |
| R11 | Relais de décharge (ventilateur de chauffage) | |
| R12 | Relais de chauffage du capteur d’oxygène | |
| Ampérage [A] | Circuits protégés | |
| Interrupteur de vitre électrique | 25 | Commande de vitre |
À propos de la BMW 7 E23 (1977-1987)
La BMW 7 E23, produite de 1977 à 1987, fut le premier modèle de la série 7, devenant synonyme de luxe et de sophistication technique. Ce modèle était réputé pour sa carrosserie élégante et son intérieur confortable, offrant de nombreuses fonctionnalités innovantes pour le conducteur et les passagers. Sous le capot, on pouvait trouver divers moteurs, y compris des six cylindres en ligne d’une cylindrée de 2,5 à 3,5 litres, qui offraient des performances et une fiabilité exceptionnelles. La BMW 7 E23 a été conçue pour offrir une conduite souple et une excellente maniabilité, ce qui la rendait populaire auprès des clients exigeants à la recherche d’une combinaison de luxe et de caractère sportif.
Schéma de la boîte à fusibles BMW 7 E23
Cette page présente le schéma de la boîte à fusibles pour la BMW 7 E23, indispensable pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles est généralement située dans le compartiment moteur ou sous le tableau de bord, ce qui permet un accès facile lors du remplacement des fusibles. Les diagrammes montrent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’y prêter une attention particulière.
